Producttype	Vriezer
Merk	Zanussi
Model	ZQF 6114
Afmetingen (H x B x D)	85 x 60 x 61 cm
Netto gewicht	35 kg
Elektrische voeding	220-240 V / 50 Hz
Klimaatklasse	N-ST (16 °C tot 38 °C)
Netto vriescapaciteit	100 L
Autonomie bij stroomuitval	20 uur
Vriescapaciteit	10 kg/24u
Aantal manden	1
Snelle vriesfunctie	Ja
Verstelbare thermostaat	Ja
Controlelampje	Ja
Temperatuuralarm	Nee
Handmatig ontdooien	Ja
Vergrendelbare handgreep	Ja
Energieklasse	F (volgens oude klasse)
Jaarlijks energieverbruik	250 kWh
Geluidsniveau	42 dB(A)
Reserveonderdelen beschikbaar	Thermostaat, mand, deurrubbers
Repareerbaarheid	Repareerbaarheidsindex: 8,5/10

Veelgestelde vragen - ZQF 6114 ZANUSSI

Hoe ontdooit u de Zanussi ZQF 6114 vriezer?

Om uw vriezer te ontdooien, haalt u de stekker uit het stopcontact en verwijdert u al het voedsel. Laat de deur open en leg handdoeken neer om het water op te vangen. Gebruik een plastic spatel om het ijs te verwijderen. Gebruik nooit scherpe voorwerpen of overmatige hitte. Maak vervolgens schoon met lauw water en droog het goed af.

Wat is de vriescapaciteit van de ZQF 6114?

De Zanussi ZQF 6114 heeft een vriescapaciteit van 10 kg per 24 uur, waarmee u grote hoeveelheden vers voedsel in één keer kunt invriezen.

Hoe stel ik de temperatuur van de vriezer in?

Gebruik de verstelbare thermostaat aan de binnenkant van de vriezer. Draai de knop naar een hogere stand voor een intensere kou. De aanbevolen stand is meestal tussen 3 en 4 voor optimale bewaring.

Wat te doen als het controlelampje niet brandt?

Controleer eerst of het apparaat is aangesloten en het stopcontact werkt. Als het lampje uit blijft, is het mogelijk defect. Neem contact op met de Zanussi-klantenservice voor vervanging.

De vriezer maakt geluid, is dat normaal?

Een zacht zoemen of een geluid van gascirculatie is normaal. Als het geluid luid of onregelmatig wordt, controleer dan of het apparaat waterpas staat en niet in contact komt met meubels. Als het probleem aanhoudt, raadpleeg dan de handleiding.

Wat is de klimaatklasse van de Zanussi ZQF 6114?

De klimaatklasse is N-ST, wat betekent dat de vriezer correct werkt bij een omgevingstemperatuur tussen 16 °C en 38 °C.

Hoe maak ik de binnenkant van de vriezer schoon?

Haal de stekker uit het stopcontact en verwijder het voedsel. Gebruik een zachte doek met lauw water en milde zeep. Spoel af en droog. Vermijd schurende middelen of oplosmiddelen die de oppervlakken kunnen beschadigen.

Kan ik de deur van de vriezer vergrendelen?

Ja, de Zanussi ZQF 6114 is voorzien van een vergrendelbare handgreep. Gebruik de bijgeleverde sleutel om de deur te vergrendelen en onbedoeld openen te voorkomen, vooral in de buurt van kinderen.

Hoe lang blijven voedingsmiddelen bevroren bij stroomuitval?

De autonomie is ongeveer 20 uur. Open de deur niet gedurende deze tijd. Als de stroomuitval aanhoudt, controleer dan de temperatuur en consumeer ontdooid voedsel snel.

Waar kan ik reserveonderdelen kopen voor de ZQF 6114?

Reserveonderdelen zoals de thermostaat, de mand of de deurrubbers zijn verkrijgbaar bij erkende Zanussi-dealers of op gespecialiseerde websites. Gebruik het modelnummer om de juiste onderdelen te vinden.

GEBRUIKSAANWIJZING ZQF 6114 ZANUSSI

Aanwijzing voor het gebruik van het instructieboekje

Met de waarschuwingsdriehoek en/of door signaalwoorden wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Tips en aanwijzingen voor een economisch en milieuvriendelijk gebruik van het apparaat.

Veiligheid

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

- Plaats nooit elektrische apparaten (bijv. ijsmachines) in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden die door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en laat geen andere dan originele onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg het plaatselijke servicecentrum en vraag altijd om originele reserveonderdelen.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en

schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

• Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.
• Een beschadigde stekker kan oververhit raken en brand veroorzaken.
• Plaats geen zware voorwerpen of het koel/vriesapparaat zelf op het aansluitsnoer.
• Daardoor bestaat kans op kortsluiting en brand.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.
• Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Veiligheid van kinderen

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Verpakkingsdelen (bijv. folies, piepschuim) kunnen voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het stopcontact trekken, aansluitsnoer doorknippen, eventueel aanwezige snap- of grendelsloten verwijderen of kapotmaken. Daardoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten raken (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terecht komen.

Milieubescherming

- Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaats. Voorkom dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.

Inhoud

Veiligheid 28

Weggooien 29

Gebruik Voor ingebruikname ....30

Bedieningspaneel / In bedrijf stellen / Instellen van de temperatuur / Snelvriezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Controlelampje «te warm» / Diepvrieskalender .....31

Interieur / Tips 32

Onderhoud Ontdooien / Schoonmaken ....33

Installatie Plaats van opstelling / Elektrische aansluiting ....35

Inbouw onder een werkblad ....36

Voorbereiding van het ventilatierooster / Inbouw 36

Montage van het sokkelpaneel 39

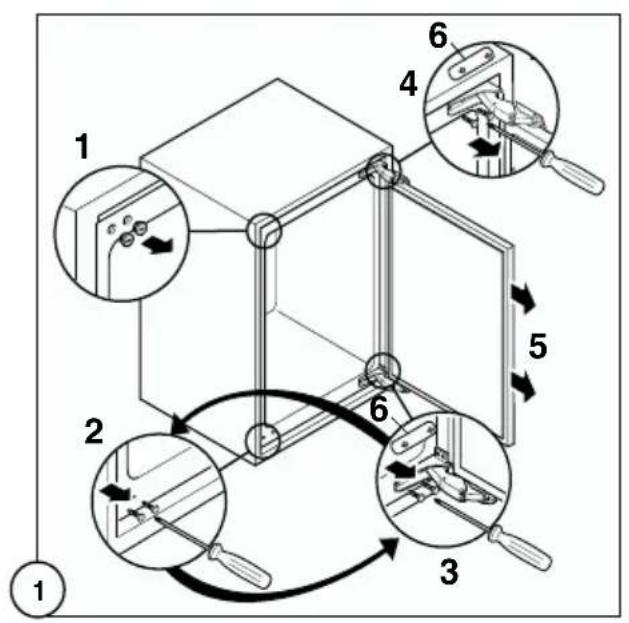

Wijzigen van de deurdraairichting ....40

Garantievoorwaarden (NL) 41

Reparatievoorwaarden (NL) 42

Informatie over de verpakking van het apparaat

- De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

PE<=polyethyleen

PS<=schuimpolystyrol

PP<=polypropyleen

Alle gebruikte materialen zijn niet schadelijk voor het milieu!

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden

kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Gebruik

Wacht, na het plaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien.

- Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Het apparaat en onderdelen van het interieur zijn voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Bedieningspaneel

①①②②

1 Groen controlelampje «in bedrijf» 2 Thermostaat 3 Geel controlelampje voor snelvriezen

In bedrijf stellen

• Steek de stekker in het stopcontact.
• Draai de thermostaatknop (2) rechtsom uit de «O» (STOP) stand; er is gedurende slechts 2 sec. een geluidssignaal te horen.
• Het groene lampje (1) gaat branden. Het apparaat is ingeschakeld. Het rode lampje (5) knippert en het geluidssignaal gaat af. Reset het geluidssignaal door op knop (4) te drukken. Het rode lampje knippert voortdurend. Schakel de snelvriesknop (4) nogmaals in. Het gele controlelampje (3) gaat branden.
• Pas als het rode lampje (5) niet meer brandt, schakelt u de snelvriesschakelaar uit; het gele lampje (3) gaat uit, het akoestische signaal is weer geactiveerd.
• De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien; er is gedurende slechts 2 sec. een geluidssignaal te horen.

Instellen van de temperatuur

• Bij gebruik onder abnormale omstandigheden kan het gewenst zijn de thermostaatknop kouder in te stellen. Draai hiertoe de knop naar een hoger cijfer. Omgekeerd kan, in veel gunstiger omstandigheden, de inwendige temperatuur kouder dan nodig zijn. Draai de knop dan naar een lager cijfer.
• Indien het apparaat voor de eerste keer in gebruik genomen wordt, adviseren wij om de thermostaatknop (2) in het midden, tussen «1» en «6» te draaien. Met de knop op deze stand wordt de inwendige temperatuur automatisch en voortdurend op een voldoende laag niveau gehouden, waarbij veilig bewaren gegarandeerd wordt.
• Voor het veilig bewaren van diepvries- en bevroren producten dient de interne temperatuur van de diepvriezer tenminste -18° te zijn.
• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

4 Snelvriesschakelaar 5 Rood alarmlampje ("te warm")

• de kamertemperatuur;
• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

Snelvriezen

Schakelaar (4) indrukken. Het lampje (3) licht op.

Als de snelvriesfunctie niet handmatig wordt gestopt, schakelt het apparaat deze functie na 52 uur uit. Het gele lampje gaat uit.

U kunt de snelvriesfunctie altijd zelf beëindigen door opnieuw op de toets (4) te drukken.

Controlelampje «te warm»

Indien het controlelampje (5) oplicht, dan wordt hierdoor aangegeven dat de inwendige temperatuur onveilig voor het bewaren van diepvriesartikelen geworden is (-12°C). Bij de eerste ingebruikname, of na een schoonmaakbeurt, licht het controlelampje op totdat de inwendige temperatuur het veilige niveau bereikt heeft.

Diepvrieskalender

De symbolen geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de bewaartijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven bewaartijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Interieur

IJslaatjes

Met het apparaat zijn ijslaatjes meegeleverd.

De ijslaatjes zijn bedoeld voor het maken van ijsblokjes. Vul ze met drinkwater. Maak de onderkant goed droog, anders vriezen de laatjes vast aan datgene waar u ze bovenop zet.

Laden

De stabiele laden kunnen niet kiepen en zijn voorzien van een eindstop.

Daardoor kunt u diepvriesproducten makkelijk en veilig rangschikken en uitnemen.

Voor het uitnemen van de lade deze tot de eindstop naar buiten trekken, optillen en naar voren uitnemen (zie tekening).

De thermometer informeert u over de temperatuur in de vriezer.

De thermometer kan een warmere temperatuur dan -18°C aanwijzen als u, bijvoorbeeld, veel in te vriezen levensmiddelen tegelijk in de vriezer plaatst of de deur regelmatig te lang open staat.

- Het apparaat niet in de buurt van kachels, verwarmingselementen of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".

• Deur slechts zo lang open laten als nodig is.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten afkoelen.
• De temperatuur niet lager dan nodig instellen.
• Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen wordt zo voor koeling van de koelruimte gebruikt.

Invriezen en bewaren

- Indien het invriezen van verse levensmiddelen direct na de eerste ingebruikname of na een schoonmaakbeurt gaat plaatsvinden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 3 uur leeg vriezen.

Is de vriezer reeds in gebruik, zet dan de schakelaar de avond tevoren in de invries-stand. Voor het invriezen van zeer kleine hoeveelheden, zoals enige restanten van een maaltijd of een enkel vers brood, is het niet nodig om de diepvriezer naar de invries-stand om te schakelen.

• Voor het in één keer invriezen van de maximaal toegestane hoeveelheid, verdient het aanbeveling om de schakelaar 24 uur van tevoren op de invriesstand te zetten. Met name voor de maximaal toegestane hoeveelheid wordt het invriesproces na 24 uur geacht beëindigd te zijn. Schakel daarna terug op de bewaarstand.
• Indien direct na de eerste ingebruikname gekochte diepvriesartikelen in de vriezer geplaatst gaan worden, zet dan de snelvriesschakelaar in de invriesstand en laat de vriezer ten minste 2 uur leeg vriezen. Is de vriezer reeds in gebruik, dan is deze handeling niet nodig.

Plaats na 2 uur de diepvriesartikelen in de vriezer en zet de schakelaar in de stand voor bewaren.

• De in te vriezen levensmiddelen in de twee bovenste laden van het apparaat plaatsen; voor het invriezen van heel kleine hoeveelheden altijd de bovenste lade gebruiken.
• De maximaal toegestane hoeveelheid vindt u op het typeplaatje (links onderin de kast) in kilogrammen per 24 uur (...kg/24h).
• Verdeel de levensmiddelen van tevoren in handzame porties. Dat heeft twee voordelen: ze vriezen sneller in en bij later gebruik hoeft u slechts zoveel te ontdooien als op dat moment nodig is.
• Open tijdens het invriezen de deur zo weinig en zo kort mogelijk.
• Verpak de levensmiddelen in aluminium- of kunststoffolie of speciale diepvriesdozen, zoals een en ander in de handel, speciaal voor het invriezen, verkrijgbaar is.
• Zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen.
• Vermijd rechtstreekse consumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden.
• Schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.
• Onthoud dat reeds ontdooide levensmiddelen niet wederom ingevroren mogen worden.

Onderhoud

Neem voor iedere handeling altijd eerst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Ontdooien

• Na verloop van tijd ontstaat op de binnenwanden een rijplaag. De rijplaag stoort de werking niet, maar kan wel hinderlijk in het gebruik van de binnenruimte worden. Gebruik voor het verwijderen de meegeleverde kunststof schraper.
• Het is niet nodig voor het verwijderen van rijp de vriezer uit te schakelen. Wanneer zich een dikke laag ijs heeft gevormd, dient u het gehele apparaat te ontdooien. Ga dan als volgt te werk:
• Verwijder nog resterende pakketten uit de vriezer, verpak ze in oude kranten en leg ze zolang op een koele plaats; eventueel in een kartonnen doos met een wollen deken er omheen.
• Neem de stekker uit het stopcontact of draai de thermostaatknop in de «O» -stand.

- Alle laden, behalve de onderste, er uit halen. De onderste lade dient als praktische dooiwateropvang.

Bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen.

- Maak, nadat de kast geheel ontdooid is, de binnenwanden en de binnendeur schoon en zeem ze goed droog.

- Steek de stekker in het stopcontact of draai de thermostaatknop in de gewenste stand, zet de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Zet daarna de schakelaar terug in de stand voor bewaren en plaats de tijdelijk verwijderde pakketten terug in de vriezer.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw vrieskast kunnen beschadigen.

Geen voorwerpen of methodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Schoonmaken

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.

Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Het apparaat is zo gebouwd dat u de achterzijde bij de muur kunt reinigen, eventueel met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgifte en verhoogt zodoende het energieverbruik.

1. De sokkel (1) verwijderen.

1. Het ventilatierooster (2) demonteren.
2. De verdamperbak (3) voorzichtig verwijderen.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle resterende levensmiddelen en maak de binnenkant goed schoon (zie "Voor ingebruikname").
• Laat de deur op een kier staan.

Storingen

Indien de koelkast niet functioneert, controleer dan onderstaande punten, voordat u contact opneemt met onze service-afdeling:

Storing Oplossing
Temperatuur in het apparaat is te hoog	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatuur”.Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.Omgevingstemperatuur te hoog.
Apparaat koelt te sterk.	Temperatuur is niet juist ingesteld. Zie hoofdstuk “Instellen van de temperatur”.
Het koelaggregaat werkt continu	Draai de thermostaatknop naar een lager cijfer.Omgevingstemperatuur te hoog.In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen.Deur slechts zo lang open laten als nodig is.
Geluiden	Geluiden zijn karakteristiek voor koelapparaten.Wanneer het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gegorgel.Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- of uitgeschakeld wordt, hoort u een klik.

Klantenservice

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan onze service-afdeling.

Vermeld de volgende gegevens van het apparaat:

• Modelnaam • Productnummer (PNC) • Productienummer (S-No.)

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Aanbevolen wordt deze gegevens hier in te vullen om ze snel bij de hand te hebben.

Technische gegevens

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Belangrijk

Open de deur niet tijdens stroomuitval. Wij adviseren u om na een lange stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdbaarheidsduur van de producten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 20 uur) en de vriezer vol is.

Bij het transport en het opstellen van het apparaat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

• Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale afbeelding. Zie hoofdstuk "Plaats van opstelling".
• Belangrijk: De netaansluiting mag alleen door gekwalificeerd personeel verwisseld worden. Wend u in geval van reparaties tot onze service-afdeling.

Plaats van opstelling

• Controleer het koelapparaat op transportschade.
• Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.
• Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Zie voor deurdraairichting en inbouw de betreffende aanwijzingen.

De klimaatklasse staat op het typeplaatje dat zich rechts aan de binnenkant van het apparaat bevindt. De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstemperatuur van
SN +10 tot +32°C
N	+16 tot +32°C
ST	+18 tot +38°C
T	+18 tot +43°C

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de conserveringstemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, die op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u erop dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EU-richtlijnen:

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

- 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;

- 89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibiliteit) en opeenvolgende wijzigingen.

Attentie

Het apparaat moet van de stroomvoorziening afgesloten kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Voorbereiding van het ventilatierooster

Neem het rooster uit de onderste verpakkingsschaal.

Deuropening links:

- Het linker paneel (A) van het rooster vanaf de achterzijde afsnijden.

Deuropening rechts:

- Het rechter paneel (B) van het rooster vanaf de achterzijde afsnijden.

Om het rooster op het apparaat te plaatsen, drukt u het op de haken (a) tot het vastklikt.

Het rooster met de montagehaken in de nis bevestigen, daarna het rooster monteren.

Inbouw

Nismaten

De afmetingen van de nis moeten overeenkomen met de afmetingen uit de tekening.

1. De bijgeleverde hoeken (D) aan de kast bevestigen (zie afb.).

1. Apparaat naar binnen schuiven. Het stopcontact met randaarde dat het apparaat voor aansluiting nodig heeft, moet zodanig geïnstalleerd zijn dat het niet door het apparaat wordt bedekt. Het apparaat is voorzien van verstelbare voeten; u brengt het apparaat op de gewenste hoogte (max. 890 mm) door de voeten in de vier onderhoeken te verstellen.

1. Voegafdekprofiel (B) op het apparaat plakken (zie afb.).

1. Apparaat vastschroeven.
2. Meubeldeur monteren.

1. Afdekking (A) aanbrengen.

Montage van het sokkelpaneel

Belangrijk

Het originele ventilatie-rooster dient gebruikt te worden opdat de functionaliteit van het apparaat niet belemmerd wordt.

• Bij een binnenwerkse inbouwhoogte maat A=820 mm en een sokkelpaneelhoogte maat a=100 mm kan het sokkelpaneel ongewijzigd worden gemonteerd. Dat is ook zo bij een binnenwerkse inbouwhoogte maat B=890 mm en een sokkelpaneelhoogte maat b=170 mm.
• Bij sokkelpaneelhoogten boven a=100 mm, b=170 mm, moet het sokkelpaneel centrisch 580 mm breed op een resterende hoogte van a=100 mm, b=170 mm worden uitgesneden.
• Het sokkelpaneel aan het keukenblok bevestigen.

Belangrijk

Het sokkelpaneel moet op een afstand van tenminste 25 mm van de deur geplaatst worden.

Wijzigen van de deurdraairichting

Voor het wijzigen van de deurdraairichting als volgt te werk gaan:

Attentie!

Bij een lage omgevingstemperatuur (bijv. in de winter) kan het voorkomen dat de deurafdichting niet perfect aan de kast hecht. De afdichting wordt na een bepaalde tijd vanzelf in vorm getrokken. Als u dit proces wilt bespoedigen, is het voldoende om de afdichting m.b.v. een haardroger te verwarmen.

GARANTIEVOORWAARDEN (NL)

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos, met inachtneming van de voorwaarden 2 tot en met 15, gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.
2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voordat het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet onmiddellijk worden gemeld om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.
5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen. 8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen. 9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken. 10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten. 11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker. 12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode. 13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg. 14. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek. 15. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. 16. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Consumentenbelangen tel. [phone]

(voor algemene, product- of gebruiksinformatie)

Service-informatielijn tel. [phone]

(voor bezoek servicetechnicus en onderdelen)

www.zanussi.nl

REPARATIEVOORWAARDEN

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.
