Produkttyp	Gefrierschrank
Marke	Zanussi
Modell	ZQF 6114
Abmessungen (H x B x T)	85 x 60 x 61 cm
Nettogewicht	35 kg
Stromversorgung	220-240 V / 50 Hz
Klimaklasse	N-ST (16 °C bis 38 °C)
Netto-Gefriervermögen	100 L
Lagerzeit bei Störung	20 Stunden
Gefrierkapazität	10 kg/24h
Anzahl Körbe	1
Schnellgefrierfunktion	Ja
Einstellbarer Thermostat	Ja
Betriebsanzeige	Ja
Temperaturalarm	Nein
Manuelles Abtauen	Ja
Verriegelbarer Griff	Ja
Energieeffizienzklasse	F (gemäß alter Klasse)
Jährlicher Energieverbrauch	250 kWh
Geräuschpegel	42 dB(A)
Verfügbare Ersatzteile	Thermostat, Korb, Türdichtungen
Reparierbarkeit	Reparaturindex: 8.5/10

Häufig gestellte Fragen - ZQF 6114 ZANUSSI

Wie taut man den Gefrierschrank Zanussi ZQF 6114 ab?

Zum Abtauen Ihres Gefrierschranks ziehen Sie den Netzstecker und entnehmen Sie alle Lebensmittel. Lassen Sie die Tuer offen und legen Sie Handtuecher zum Auffangen des Wassers aus. Entfernen Sie das Eis mit einem Kunststoffschaber. Verwenden Sie niemals scharfe Gegenstaende oder starke Hitze. Reinigen Sie anschliessend mit lauwarmem Wasser und trocknen Sie sorgfaeltig.

Wie hoch ist die Gefrierkapazitaet des ZQF 6114?

Der Zanussi ZQF 6114 hat eine Gefrierkapazitaet von 10 kg pro 24 Stunden, sodass grosse Mengen frischer Lebensmittel auf einmal eingefroren werden koennen.

Wie stelle ich die Temperatur des Gefrierschranks ein?

Verwenden Sie den einstellbaren Thermostat im Inneren des Gefrierschranks. Drehen Sie den Knopf auf eine hoehere Stufe fuer staerkere Kaelte. Die empfohlene Position liegt normalerweise zwischen 3 und 4 fuer optimale Aufbewahrung.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Ueberpruefen Sie zunaechst, ob das Geraet richtig eingesteckt ist und die Steckdose funktioniert. Wenn die Anzeige aus bleibt, ist sie moeglicherweise defekt. Kontaktieren Sie den Zanussi-Kundendienst fuer einen Austausch.

Der Gefrierschrank macht Geraeusche, ist das normal?

Ein leichtes Summen oder das Geraeusch von zirkulierendem Gas ist normal. Wenn das Geraeusch laut oder unregelmaessig wird, ueberpruefen Sie, ob das Geraet waagerecht steht und nicht mit Moebeln in Kontakt ist. Bleibt das Problem bestehen, konsultieren Sie die Bedienungsanleitung.

Welche Klimaklasse hat der Zanussi ZQF 6114?

Die Klimaklasse ist N-ST, was bedeutet, dass der Gefrierschrank in einem Umgebungstemperaturbereich von 16 °C bis 38 °C einwandfrei funktioniert.

Wie reinige ich das Innere des Gefrierschranks?

Ziehen Sie den Netzstecker und entnehmen Sie die Lebensmittel. Verwenden Sie ein weiches Tuch mit lauwarmem Wasser und milder Seife. Spuelen und trocknen Sie. Vermeiden Sie scheuernde Reinigungsmittel oder Loesungsmittel, die die Oberflaechen beschae digen koennten.

Kann ich die Tuer des Gefrierschranks verriegeln?

Ja, der Zanussi ZQF 6114 ist mit einem verriegelbaren Griff ausgestattet. Verwenden Sie den mitgelieferten Schluessel, um die Tuer zu verriegeln und ein versehentliches Oeffnen zu verhindern, besonders in Gegenwart von Kindern.

Wie lange bleiben Lebensmittel bei einem Stromausfall gefroren?

Die Lagerzeit betraegt etwa 20 Stunden. Oeffnen Sie waehrend dieser Zeit nicht die Tuer. Wenn der Stromausfall laenger dauert, ueberpruefen Sie die Temperatur und verbrauchen Sie aufgetaute Lebensmittel schnell.

Wo kann ich Ersatzteile fuer den ZQF 6114 kaufen?

Ersatzteile wie Thermostat, Korb oder Tu rdichtungen sind bei autorisierten Zanussi-Haendlern oder auf spezialisierten Websites erhaeltlich. Verwenden Sie die Modellnummer, um die richtigen Teile zu finden.

BEDIENUNGSANLEITUNG ZQF 6114 ZANUSSI

BEDIENUNGSANLEITUNG MODE D'EMPLOI

GEBRUIKSAANWIJZING

Hinweise zur Benutzung der Gebrauchsanweisung

Die folgenden Symbole erleichtern das Lesen der Gebrauchsanweisung:

Sicherheitshinweise bezüglich der Benutzung des Gerätes

Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes.

Informationen zum Umweltschutz

Sicherheitshinweise

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Die Kühl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.
• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
• Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.
• Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!
• Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.
• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemässe Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich an die nächstgelegene Kundendienststelle und fordern Sie nur Original-Ersatzteile an.

Sicherheit für Kinder

• Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
• Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Türverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließen können.

Umweltnormen

- Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung.

Inhalt

Sicherheitshinweise ....2

Entsorgung ....3

Gebrauch Vor Inbetriebnahme / Bedienungsblende / Inbetriebnahme / Temperaturregelung .....4

Schnellgefriervorgang / Alarmlampe / Gefrierkalender / Gefrierabteilausstattung / ....5

Tipps 6

Wartung Abtauen / Reinigung 7

Wenn etwas nicht funktioniert / Kundendienst und Ersatzteile ....8

Technische Angabe ....9

Installation Aufstellung / Elektrischer Anschluss ....9

Einbau unter eine Arbeitsplatte Vorbereitung des Lüftungsgitters / Einbau 10

Montage der Sockelblende 13

Türanschlag wechseln 14

Entsorgung

Verpackungsmaterialien

• Die mit dem Symbol gekennzeichneten Materialien sind recyclingfähig.

PE<=Polyäthylen

PS<=Polystyrol

PP<=Polypropylen

Sämtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Dieses Gerät ist mit dem »Viersterne« Symbol versehen, was bedeutet, dass darin sowohl frische Lebensmittel eingefroren als auch Tiefkühlkost langfristig gelagert werden können.

Vor Inbetriebnahme

Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Kältemittel zurückströmen kann.

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Bedienungsblende

1 Netz-Kontrollleuchte

2 Thermostatregler

Inbetriebnahme

Den Stecker in die Steckdose einsetzen.

Temperaturregler (2) von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen. Das Aufleuchten der Netz-Leuchtanzeige (1) und das Tönsignal für 2 Sek. zeigen an, daß das Gerät unter Spannung steht. Das Blinken der Alarm-Leuchtanzeige (5) und das Ertönen des Tonsignales zeigen an, dass die Innentemperatur zu hoch ist.

Durch Drücken der Schnellgefriertaste (4) schaltet sich das Tonsignal aus und durch erneutes Drücken derselben Taste leuchtet die Schnellgefrieranzeige (3) an.

Das Gerät ist eingeschaltet. Den Stillstand des Gefrierabteils erhält man durch Drehen des Thermostatknopfes auf das Symbol «O». Auch in diesem Fall hört man für 2 Sek. das Tönsignal.

Temperaturregelung

- Thermostatknopf (2) über die Stellung «O» drehen. Wir empfehlen, den Schalter (2) auf eine mittlere Stellung zu drehen.

3 Schnellgefrier-Kontrollleuchte 4 Schnellgefrier-Taste/Temperaturwarnsignal-Löschtaste 5 Temperaturalarm-Kontrollleuchte

- Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kälter) durch das Drehen auf höhere Zahlen.

• Die richtige Einstellung erhält man unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur
• Häufigkeit des Türöffnens
• Menge der eingelagerten Lebensmittel
• Aufstellung des Gerätes.

- Für eine gute Lagerung der eingefrorenen bzw. tiefgefrorenen Lebensmittel muss die Temperatur im Gefrierschrank unter oder gleich -18°C sein.

Die mittlere Einstellung ist meistens die geeigneteste.

Schnellgefriervorgang

Zur Durchführung des Schnellgefriervorganges die Schnellgefriertaste (4) drücken. Die Kontrollampe (3) leuchtet auf.

Wird die Schnellgefrier-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes diese Funktion nach 52 Stunden ab. Die gelbe Anzeige erlischt.

Durch erneutes Drücken der Taste (4) kann die Schnellgefrier-Funktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.

Alarmlampe

Die Alarmlampe (5) blinkt, wenn die Temperatur im Geräteinneren steigt und dadurch die richtige Lagertemperatur nicht mehr gewährleistet wird (wärmer als -12°C). Sie blinkt jedoch auch dann, wenn das Gerät gerade eingeschaltet worden ist, und bleibt solange blinkend, bis die richtige Lagertemperatur erreicht ist.

Temperaturalarm

Ihr Gefriergerät ist mit einer Warntonanlage ausgestattet, die anzeigt, dass die Temperatur im Gefrierraum zu hoch ist und eine ordnungsgemäße Lagerung des Gefriergutes nicht mehr gewährleistet (wärmer als -12°C). Der Warnton bleibt solange bestehen, bis die rote Temperaturkontrollampe erlischt bzw. wenn der Schnellgefrierschalter (4) eingeschaltet wird.

Sobald die rote Kontrollampe (3) erlischt, kann der Schnellgefrierschalter wieder abgeschaltet werden.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut.

Die Zahlen geben für die jeweilige Art von Tiefkühlgut

die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

Gefrierabteilausstattung

Eiswürfelbereitung

Das Gerät hat Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden. Die Eiswürfel können herausgenommen werden, indem die Eiswürfelschale kurz unter Leitungswasser gehalten wird.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Thermometer

Das Anzeigeinstrument informiert Sie über die Temperatur im Gefrierschrank. Das Instrument kann wärmer als -18°C anzeigen, falls Sie größere Mengen frischer Lebensmittel einlagern oder die Türöffnungszeiten zu lang sind.

Blau: von -18°C bis -30°C

Beige: wärmer als -18°C

Rot: Alarm, wärmer als -9°C

Die stabilen Kälteschubladen sind kippgesichert und in Endstellung arretiert. Dies gewährleistet sicheres und bequemes Einlagern und Entnehmen des Gefrierguts.

Herausnehmen ziehen Sie die Schubladen bis zur Arretierung heraus, kippen sie nach oben und ziehen sie nach vorn heraus (siehe Abb.)

Tipps

Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.
• Tür nur so lange wie nötig geöffnet lassen.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen. • Die Temperatur nicht kälter als nötig einstellen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Einfrieren und Tiefkühllagern

• Um den Schnellgefriervorgang durchzuführen, muss das Gerät, falls es nicht in Betrieb ist, wenigstens drei Stunden vor der Einlagerung der einzufrierenden Lebensmittel auf Schnellgefriervorgang gestellt werden. Läuft jedoch das Gerät bereits, wird empfohlen, den Schnellgefriervorgang mindestens 24 Stunden vor der Einlagerung der einzufrierenden Lebensmittel einzuschalten.
• Nach der Einlagerung der Lebensmittel, rechnet man 24 Stunden, bis der Gefriervorgang beendet ist. Nach dieser Zeit den «Aufbewahrungs-Betrieb» wieder einstellen.
• Nach einem längeren Stillstand des Gerätes muss dieses vor der Einlagerung der Lebensmittel, durch Einstellung des Schalters auf Schnellgefriervorgang (SUPER), wenigstens 2 Stunden in Betrieb gesetzt werden; danach wieder den normalen Betrieb einstellen. • Die einzufrierenden Lebensmittel in die beiden oberen Fächer des Gerätes einlegen; soll nur eine geringe Menge an Lebensmitteln eingefroren werden, nur das oberste Fach verwenden.
• Das Gefriervermögen in 24 Stunden finden Sie auf dem «Typschild» links unten im Gerätes.
• Die Lebensmittel in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.
• Tür so wenig wie möglich öffnen oder offen lassen.
• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken. • Die einzufrierenden Lebensmittel sollen mit den Tiefkühlkosten nicht in Berührung kommen, um ein Temperaturanstieg an diese zu verhindern.
• Speiseeis, das direkt aus dem Gefrierfach genommen wird, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
• Der Transport vom Verkäufer zum Verbraucher muss in kurzer Zeit erfolgen.
• Es sollten keine kohlensäurehaltigen Getränke in den Gefrierschrank eingestellt werden, da sie explodieren können.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein zweites Mal eingefroren werden.

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Abtauen

• Die Reifschicht mit einem Plastikschaber abkratzen. - Wenn im Gefrierschrank die Eisschicht stärker als ca. 5 mm ist, tauen Sie Ihr Gerät ab.

Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

• Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.
• Thermostatknopf auf «O» einstellen oder Stecker aus der Steckdose herausziehen.
• Tür offen lassen und die drei großen Laden herausnehmen, wenn vorhanden.
• Nach beendetem Abtauprozess das Wasser ausleeren, das sich in der kleinen unteren Lade gesammelt hat, und zuerst mit einem Schwamm und dann mit einem Tuch den Boden des Gefrierschrankes und die metallischen Auflageroste gut trocknen.
• Nach dem Abtauen das Gerät einschließlich Innenausstattung gründlich reinigen.
• Gerät wieder in Betrieb nehmen. Den Schnellgefriervorgang einschalten. Nach zwei bis drei Stunden Betrieb Lebensmittel wieder einlagern.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozess, mit Ausnahme der vom Hersteller empfohlenen.

Reinigung

Bitte keine Reinigungs- oder Scheuermittel verwenden, die das Gerät beschädigen könnten.

Benutzen Sie nie Metallgegenstände, um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Der Aufbau des Gerätes erlaubt auch die Reinigung der Geräterückseite mit Hilfe eines Staubsaugers, um einen sicheren und stromsparenden Betrieb des Gerätes zu gewährleisten.

1. Die Küchenmöbelsockelblende (1) abnehmen.

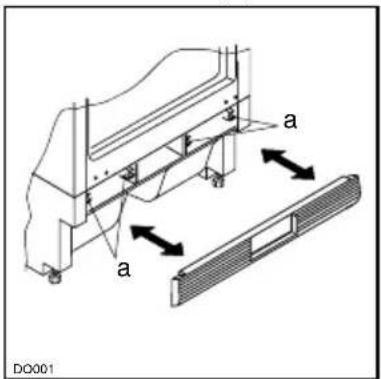

2. Die Belüftungsblende (2) demontieren.

1. Vorsichtig die Verdunsterschale (3) herausziehen.

Stillstandszeiten

- Den Stecker aus der Steckdose ziehen. Alle Lebensmittel herausnehmen und Gerät reinigen.

• Die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Wenn etwas nicht funktioniert

Falls das Gerät Störungen aufweisen sollte, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schließen.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor läuft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie darauf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie nötig geöffnet lassen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.Geräusche können durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig anzugeben:

• Modellbezeichnung • Erzeugnis-Nummer (PNC) • Fertigungs-Nummer (S-No.)

Diese Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten schnell zur Hand haben, empfehlen wir, sie hier

einzutragen.

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierraums nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (20 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Installation

Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein. Siehe Aufstellungsanweisungen.
• Wichtig: Die Netzanschlussleitung darf nur durch eine Fachkraft ausgewechselt werden. Wenden Sie sich im Reparaturfall an unseren Kundendienst.

Aufstellung

• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequellen aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Für den Einbau und evtl. Türanschlagwechsel lesen Sie bitte den entsprechenden Abschnitt durch.

Die Klimaklasse finden Sie auf dem Typschild, das sich rechts im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN +10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Wird dieses Gerät bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen

Werten, sind folgende Hinweise zu beachten: Sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nennspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgenden EWG-Richtlinie:

• 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;
• 87/308 EWG vom 2.6.87 (Funkentstörung);
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Einbau unter eine Arbeitsplatte

Vorbereitung des Lüftungsgitters

Nehmen Sie das Gitter aus der unteren Verpackungsschale.

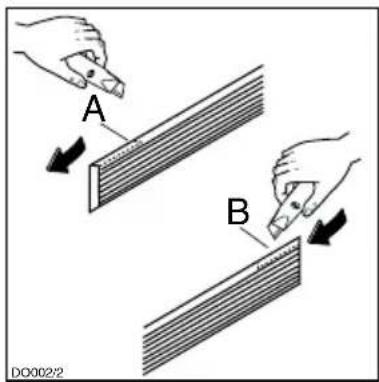

Tür Öffnung links:

- entfernen Sie die linke Türlagerblende (A) vom Gitter durch einen Schnitt von hinten.

Tür Öffnung rechts:

- Entfernen Sie die rechte Türlagerblende (B) vom Gitter, indem Sie sie von hinten durchschneiden.

Um das Gitter am Gerät zu positionieren, drücken Sie es auf die Haken (a), bis diese einrasten.

Befestigen Sie das Gerät mit den Montagewinkeln in der Nische und montieren Sie danach das Gitter.

Einbau

Nischenmaße

Die Maße der Nische müssen den angegebenen Werten entsprechen.

1. Mitgelieferte Montageteile

1. Befestigen Sie die Winkel rechts und links wie abgebildet.

1. Schieben Sie das Gerät in die Nische. Die für den Anschluss des Geräts erforderliche Schutzkontakt-Steckdose sollte so positioniert sein, dass sie nicht vom Gerät verdeckt wird. Das Gerät ist mit verstellbaren Füßen ausgestattet, um es auf die gewünschte Höhe (max. 890 mm) einzustellen; diese befinden sich an den vier unteren Ecken des Geräts.

1. Kleben Sie das Fugenabdeckprofil (B) wie in der Abbildung gezeigt am Gerät an.

1. Schrauben Sie das Gerät fest.

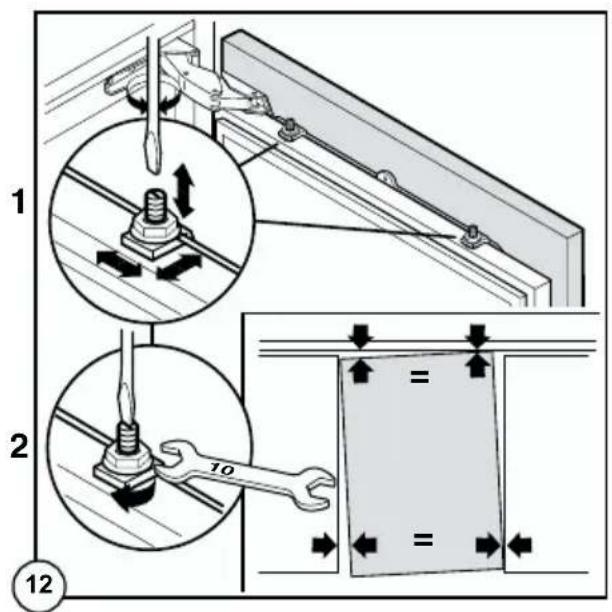

2. Montieren Sie die Möbeltür.

1. Abdeckung (A) anbringen

Montage der Sockelblende

Achtung Um die Funktionalität des Gerätes nicht zu beeinträchtigen, ist es notwendig, das Original-Lüftungsgitter zu benutzen.

- Bei einer lichten Einbauhöhe Maß A=820 mm und einer Sockelblendenhöhe Maß a=100 mm kann die Sockelblende unverändert montiert werden. Ebenso bei einer lichten Einbauhöhe Maß B=890 mm und einer Sockelblendenhöhe Maß b=170 mm.

- Bei Sockelblendenhöhen größer als a=100 mm, b=170 mm, ist die Sockelblende mittig 580 mm breit auf eine verbleibende Resthöhe von a=100 mm, b=170 mm auszuschneiden.

- Sockelblende an der Küchenzeile befestigen.

Wichtig Die Sockelblende muss mit mindestens 25 mm Abstand von der Tür montiert werden.

Türanschlag wechseln

Achtung! Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genügt es, die Dichtung mit einem Fön zu erwärmen.

Für Deutschland: Sie können Ersatzteile, Zubehör und Pflegemittel online bestellen bei http://www.zanussi.de

Für Österreich: Sie können Ersatzteile, Zubehör und Pflegemittel für Ihr ZANUSSI Geräte über das Internet bestellen.

Ersatzteile Online finden Sie auf unserer Homepage: http://www.zanussi.at unter der Rubrik "Service"

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
