BRUKSANVISNING ZV 245 R ZANUSSI

Bestillning av service eller reservedeler :

Oslo: Electrolux Household Appliances A/S, Vollebekkvn.2, Postboks 92, Risløkka, 0516 Oslo

Reservedeler, tlf.: 22 72 58 10, "fax: [phone] eller 22 72 58 20

Service, tlf.: 22 72 58 30 "fax: [phone]

Stavanger: Electrolux Household Appliances A/S, Overlege Cappelengst 3, 4011 Stavanger Service/Reservedeler, tlf.: 51 53 52 00 “”,fax: [phone]

Bergen: Electrolux Household Appliances A/S Kringsjåvn. 83, 5031 Laksevåg Service/Reservedeler, tlf.: 55 94 05 10 “”, fax: [phone]

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter. Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används.

Allmänna säkerhetsföreskrifter

Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det. Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet. Se till att nätsladden inte kommer i kläm under skåpet. Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service. Skåpet är tungt. Var försiktig när skåpet flyttas. Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacet.

Service/reparation

Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman. Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar. Försök aldrig att reparera skåpet på egen hand. Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

Användning

År endast avsedda för förvaring av matvaror. Fryst mat bör inte frysas om efter upptining. Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar. Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med isskrapan som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss från skåpet. Låt alltid isen smälta av sig själv vidavfrostning. Se avfrostningsanvisningarna. Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen sprängas och skada skåpet.

Installation

Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna. Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg. Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Miljöskydd

Frysskåpet innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Frysskåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter.

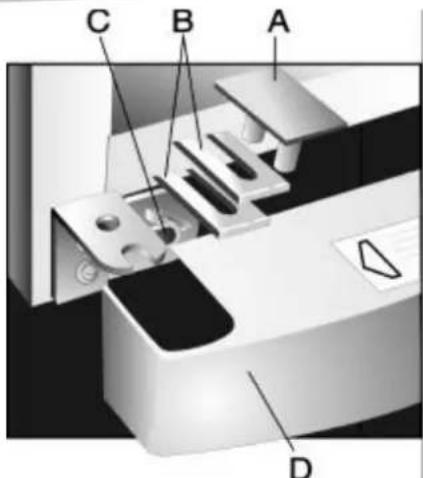

OBS! VIKTIG INFORMATION TA BORT TRANSPORTSÄKRINGARNA

TA BORT TRANSPORTSÄKRINGAR 'A' OCH 'B' INNAN NI ANVÄNDER SKÅPET FÖR FÖRSTA GÅNGEN.

TA UT GALLRET 'D' UR FÖRPACKNIGEN OCH MONTERA I HÅL 'C'.

C B A D

INSTALLATION

Placering

Placera inte skåpet för nära värmekällor, såsom element, spis, direkt solljus etc. Bästa resultat uppnås vid en rumstemperatur mellan +10°C och +32°C. Se till att det inte finns föremål på baksidan, ovanpå eller under skåpet, som kan förhindra luftcirkulationen. Minsta avständ mellan skåp och event. överhängande skåp skall vara 100 mm

Den bästa lösningen är emellertid enligt utan något överhängande skåp. Justera skåpet så att det står rakt och stadigt.

Placera de två distanderna (1) I

hållarna (2) på baksiden av topplattan.

Apparaten måste förses med effektiv jordning. Nätsladden/stickproppen har därför en särskild jordningskontakt. Om uttagen i det lokala nätet saknar iordningsmöjlighet, måste apparaten förses med separat jordledare av en behörig elektriker i enlighet med gällande säkerhetsföreskrifter. Producenten avvisar varje form av ansvar, såvida föreskrifterna för undvikande av olyckshändelser inte åtföljs. Kylskåpet ansluts till 220-230 V jordat eluttag. Skarvsladd skall inte användas. Apparaten är påslagen när nätsladden anslutits. Observera att genom att sätta termostaten i 0-läge kopplas endast kompressorn ur.

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med Ijummet vatten och en mild tvållösning. Använd inte skurpulver.

Elektrisk anslutning

Kontrollera att skåpets spänning, som finns angiven på en dataskylt inne i skåpet, överensstämmer med lokalens nätspänning. En spänningsvariation på ±6% kan accepteras. För anpassning av skåpet till annan spänning, skall en transformator med passande prestanda förkopplas.

Omhängning av dörr

Tillvägagångssätt: Koppla ifrån strömmen innan följande arbetsmoment genomförs.

• Ta bort ventilationsgallret. Skruva bort det nedre gångjärnet

• Häng av dörren från den övre tappen

- Ta bort propparna och sätt dem på motsatta sidan, ta därefter bort den övre tappen och underläggsskivorna från det övre gångjärnet och montera dem på motsatta sidan.

- Häng på dörren.

- Montera det nedersta gångjärnet på motsatta dörrsidan och fäst det med de tidigare borttagna skruvarna.

• Sätt tillbaka ventilationsgallret.

- Innan handtaget skruvas av skall dess beklädnad avlägsnas.

Vid parplacering av tv å skåp skall handtag placeras i den nedre positionen (se bilden)

Instruktion för användaren

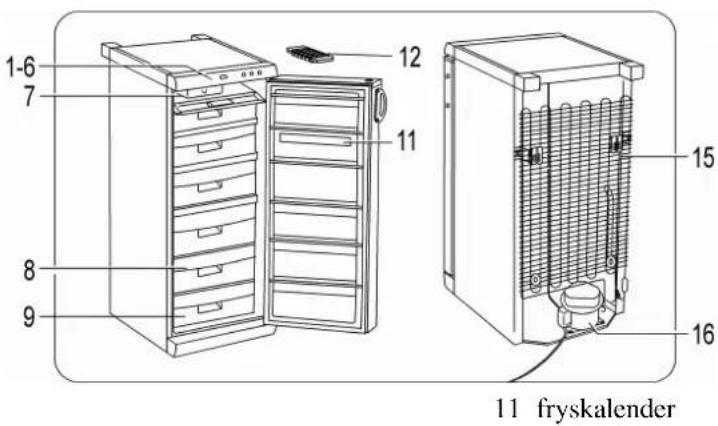

Beskrivning av skåpet, huvuddelar.

1-6 7 8 9 12 11 15 16 11 fryskalender

1-6 kontrollpanel

12 islåda

7 infrysningshylla

15 kondensator

8,9 förvaringshyllor

16 kompressor

Kontrollpanel

1 snabbinfrysningsknapp 1/0 (på/av)

2 termostatvred

3 termostatskala

4 Gul indikatorlampa (S) INFRYSNING

5 Röd indikatorlampa, ALARM

6 Grön indikatorlampa, funktionslampa

1 2 3 4 5 6

1160 635

Sammanlagt erforderligt utrymme.

Teknisk data

Modell ZV245R
Nettokapacitet (l)	Frys 196
Bredd (mm)	600
Höjd (mm) 1450
Djup (mm) 600
Energiklass enligt EU standard B
Energikonsumtion:
KWh/24h	0,98
KWh/år	358
Infrysningskapacitet (kg/24h) 24
Vikt (kg)	60
Antal kompressorer 1
Kylmedium R6000a

Så här används frysen

Start

Stickkontakten sätts i vägguttaget (funktionslampan lyser och anger att frysen får ström). Termostatknappen vrids till en inställning i mitten av skalan

För tillfredsställande förvaring av frysta matvaror skall frysens innertemperatur vara under -18^ . Vänta tills alarmlampan släcks innan varor läggs in.

Termostatinställningen kan ändras allt efter omgivande rumstemperatur, frysens placering och hur ofta dörren öppnas etc.

Frysen stängs av genom att termostatknappen vrids till position 0.

Snabbinfrysning

Vid snabbinfrysning tryck in knappen S till läge 1. Snabbinfrysningslampan lyser.

Tillverkning av iskuber

Frysdelen har islåda som man fyller med vatten. för placering i frysen. Iskuberna lossar man genom att spola kranvatten över dem.

Den 4-stjärniga frysdelen ar lämplig för långtidsförvaring av frusna varor (d.v.s. i 3 månader om inte annat är angivet av tillverkaren) och för infrysning av färskvaror.

Placera de varor, som skall frysas in, på det översta hyllplanet. eftersom där är kallast. Max. infrysningskapacitet /24 tim. är angivet på märkplåten. Frys endast in varor av hög kvalitet, vilka rengjorts noggrannt. Dela upp stora stycken i mindre bitar för snabb infrysning och snabbare upptining.

Packa varorna i folie eller plastpåsar och se till att förpackningarna är väl tillslutna. Ange infrysningsdatum och märk varje enskild förpackning eller anteckna varornas infrysningsdatum på korgens innehållskort.

Undvik att lägga färskvaror, som skall frysas in, i direkt kontakt med redan frysta varor, för att därmed undvika att temperaturen stiger i de djupfrysta varorna.

Viktigt

Förvara inte kolsyredrycker i frysen, då dessa kan brista. Kom ihåg att när de frusna varorna är upptinade bör tillagning ske omedelbart.

Förvaring av frysta matvaror

För bästa möjliga resultat rekommenderar vi att Ni kontrollerar

att de frusna varorna förvarats på lämpligt sätt i inköpsaffären. Se även till att de frusna varorna transporteras från affären till hemmet så fort som möjligt, då en temperaturökning kan medföra avkortad förvaringstid för de frusna varorna. Förvara ej varorna längre än vad som angivits på paketen. Öppna inte dörren i onödan.

I händelse av strömavbrott bör dörren ej öppnas. Om strömavbrottet är kortvarigt påverkas inte de frusna varorna (en temperaturhöjning kan förkorta lagringsperioden av frusna varor). Vid långvarigt strömavbrott bör den frusna maten konsumeras inom en mycket kort tid.

Avfrostning

Frysen

Om ett tjockt lager is bildats på väggarna, måste frysen avfrostas. Frysdelen avfrostas på följande sätt:

Tag ur eventuella matvaror och slå in dem i flera lager tidningspapper och lägg dem på ett svalt ställe. Vrid termostatratten till 0-läge eller drag ur kontakten från vägguttaget. Drag ur pluggen ur dräneringshålet, placerad i botten av frysen. Placera ett lämpligt kärl under för att samla

Upptining

Djupfrysta matvaror kan tinas i kylskåp eller i rumstemperatur, beroende på när de skall användas.

Små stycken kan till och med tillagas medan de fortfarande är frysta, dock blir tillagningstiden något längre.

Alarmlampan

Alarmlampan Iyser automatiskt, när temperaturen i frysen överstiger ett bestämt värde, i förhållande till termostatinställningen.

Det är helt normalt, att lampan Iyser i kortare tid, när frysen startats för första gången. Den förblir tänd tills inställd temperatur för förvaring av frysta matvaror uppnåtts.

upp det avfrostade vattnet. Låt dörren stå öppen. Efter avfrostningen torkas skåpet noggrannt. Sätt i kontakten i vägguttaget eller vrid termostatvredet till önskat läge.

Viktigt

Förvaringstiden för de frysta varorna kan avkortas om temperaturen på dessa stiger under avfrostningen. Använd aldrig vassa metallverktyg för att skrapa bort is från kylplattan, som då kan skadas.

Rengör inte skåpet med alkohol.

UNDANRÖJNING AV STÖRNINGAR/SMÄFEL

Om det uppstår problem, kan enklare fel avhjälpas enligt nedan.

Problem	Åtgård
Frysskåpet fungerar inte (den gröna lampan lyser inte)En konstigt ljud hörs när frysskåpet används.	Ingen ström i nätet eller ingen kontakt mellan stickpropp och kontakt. Kontrollera strömtillförseln och kontakten.Frysskåpet är antingen felplacerat eller så berör röret i frysenheten höljet eller en vägg. Kontrollera att frysskåpet är installerat enligt bruksanvisningen.
Dörren är inte tät.	Tätningsmaterialet som klämmer mot höljet i ett område på dörrhängsidan. Rengör tätningsmaterialet med varmt säpvatten och det området på höljet som materialet klämmer mot och torka det torrt med en blöt trasa.
Den röda lampan slutar inte lysa	Alltför frekvent öppnande av dörren, eller för lång öppetid. För mycket färska, nyligen inlagda varor i frysen. Ventilationsgallret eventuellt stängt.Uppsamling av mkt damm på kondenstaorn.

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL-bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL-försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel.[phone]

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 – 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service.

I bruksanvisningen finns en sammanställning av enklare fel som du kan åtgärda själv.

Om du beställer service under EHL-åtagandet och det är ett enklare fel du kunnat åtgärda själv med hjälp av bruksanvisningen riskerar du att få betala servicebesöket, även om produkten är ny.

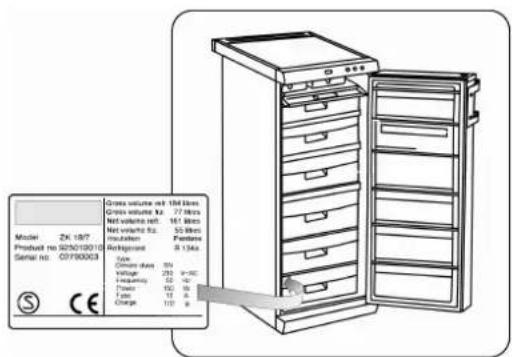

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning

Produktnummer

Serienummer

Inköpsdatum

Hur och när uppträder felet ?

Zanussi

S-105 45 Stockholm

Model ZK 187 Product no 327019010 Serial no CD790003 S CE Gross volume m/s 104 kbps Gross volume kPa 77 kbps Net volume ref. 161 kbps Net volume fz. 55 kbps Insulation Fieldline Background B 1.5kPa Type Copper dash 55 g/-RC Voltage 253 p-RC Frequency 52 Hz Power 162 Hz T power 15 A Charge 110 B

ZV245R.1.00
