BRUKSANVISNING ZV 245 R ZANUSSI

Det er svært viktig at denne bruksanvisningen oppbevares sammen med skapet slik at den kan brukes senere. La alltid bruksanvisningen følge med skapet ved flytting eller eierskifte, slik at den som bruker skapet, kan lese om alle funksjoner og sikkerhetsforskrifter. Disse advarslene gis av sikkerhetsmessige grunner. Det er viktig at du leser disse før skapet blir installert og tas i bruk.

Generelle sikkerhetsforskrifter

Skapet skal brukes av voksne. La aldri barn røre bryterne eller leke med skapet. Det kan være farlig å endre spesifikasjoner eller foreta endringer i skapet. Sørg for at strømledningen ikke kommer i klem under skapet. Slå alltid av skapet og trekk ut støpselet før rengjøring eller service. Skapet er tungt. Vær forsiktig når skapet flyttes. Isbiter kan føre til frostskader dersom de spises rett fra fryserommet.

Service/reparasjon

Alt elektrisk arbeid som kreves for å installere skapet, skal utføres av en autorisert elektriker eller fagperson. Service skal utføres av en autorisert servicebedrift. Bruk kun originale reservedeler. Forsøk aldri å reparere skapet på egen hånd. Reparasjoner som utføres av personer uten tilstrekkelig kunnskap, kan forårsake personskader eller enda større feil på produktet. Kontakt nærmeste servicebedrift og bruk alltid originaldeler.

Bruk

Skapet er kun beregnet til oppbevaring av matvarer. Fryst mat bør ikke fryses på nytt etter opptining. Vær nøye med å følge produsentens anbefalinger for oppbevaringstid. Se tilsvarende anvisninger. Skapets innvendige modul inneholder kanaler for kjølemedium. Hvis disse punkteres, kan skapet få alvorlig skade og matvarene ødelegges. BRUK DERFOR ALDRI SKARPE GJENSTANDER for å skrape bort rim eller is. Rim fjernes med isskrapen som følger med skapet. Massiv is må aldri brytes eller hugges løs fra skapet. La alltid isen smelte av seg selv ved avriming. Se avrimingsanvisningene. Oppbevar aldri flasker med kullsyreholdig eller musserende drikke i fryseskapet. De kan sprenges i stykker og skade skapet.

Installasjon

Visse deler av skapet varmes opp ved bruk. Sørg derfor for tilstrekkelig ventilasjon. Mangelfull ventilasjon kan føre til at komponenter skades og at matvarer blir ødelagt. Se installasjonsanvisningene. Komponenter som varmes opp, bør være utilgjengelige. Plasser derfor om mulig skapet slik at disse delene vender mot en vegg. Hvis skapet er transportert vannrett, er det fare for at oljen i kompressoren har trengt inn i kjølekretsen. Vent derfor minst to timer før skapet kobles til, slik at oljen rekker å renne tilbake til kompressoren.

Miljøvern

Fryseskapet inneholder ikke gasser som kan skade ozonlaget. Dette gjelder både kjølekrets og isolasjonsmateriale. Fryseskapet skal ikke behandles som vanlig husholdningsavfall. Unngå å skade kjøleaggregatet, særlig på baksiden nær varmeveksleren. Informasjon om lokale regler for avfallshåndtering får du fra de kommunale myndighetene.

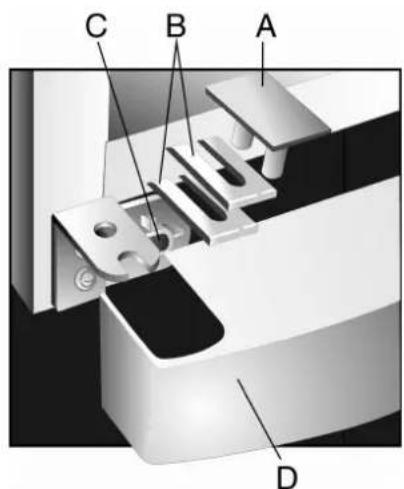

VIKTIG NOTAT FJERNING AV TRANSPORTEMBALLASJE

F∅R ENHETEN BRUKES FOR F∅RSTE GANG, FJERNES BLINDPLUGGEN 'A' OG STYKKENE'B'.

TA DEKSELET 'D' UT AV EMBALLASJEN OG SETT DET PÅ PLASS I HULLENE 'C'.

C B A D

INSTALLASJON

Plassering

Plasser ikke skapet for nær varmekilder, f.eks. radiator, komfyr, direkte sollys osv. Best resultat oppnås ved en romtemperatur mellom +10 °C og +32 °C. Sørg for at det ikke befinner seg gjenstander bak, over eller under skapet som kan hindre luftsirkulasjonen. Minsteavstanden mellom skap og evt. overskap skal være 100 mm.

Den beste løsningen får man imidlertid när det ikke er noe overskap over skapet. Juster skapet slik at det står rett og stabilt.

Ta ut de to støttene 1 og før dem inn I sporene 2 på baksiden av bordplaten.

Apparatet må utstyres med effektiv jording. Strømledningen/støpselet har derfor en særskilt jordingskontakt. Dersom uttakene i det lokale nettet ikke har jordingsmulighet, må apparatet utstyres med separat jordleder av en autorisert elektriker etter gjeldende sikkerhetsforskrifter. Produsenten avviser enhver form for ansvar, dersom forskriftene for unngåelse av ulykker ikke er fulgt. Skapet kobles til en 220-230 V jordet stikkontakt. Skjøteledning skal ikke brukes. Apparatet er på når strømledningen er tilkoblet. Vær oppmerksom på at dersom termostaten settes i 0-stilling, er det kun kompressoren som kobles ut.

Innvendig rengjøring

Før skapet tas i bruk, fjernes den typiske lukten av nytt produkt ved å vaske det med lunkent vann og en mild såpeløsning. Bruk ikke skurepulver.

Elektrisk tilkobling

Kontroller at skapets spenning, som er angitt på et typeskilt inni skapet, stemmer overens med nettspenningen i lokalet. En spenningsvariasjon på ± 6 % kan godtas. Hvis skapet skal tilpasses en annen spenning, skal en transformator med passende effekt tilkobles.

Omhengsling av dør

Framgangsmåte: Koble fra strømmen før punktene nedenfor gjennomføres.

• Fjern ventilasjonsgitteret. Skru av det nedre gangjernet.

• Heng av døren fra den øvre tappen.

- Fjern pluggene og sett dem på motsatt side. Fjern deretter den øvre tappen og underlagsskivene fra det øvre gangjernet og monter dem på motsatt side.

• Heng på døren.

- Monter det nederste gangjernet på motsatt dørside og fest det med skruene du tok ut tidligere.

- Sett ventilasjonsgitteret på plass igjen.

Ved parplassering av to skap skal håndtak plasseres i nedre posisjon (se bildet)

Instruksjon for brukeren

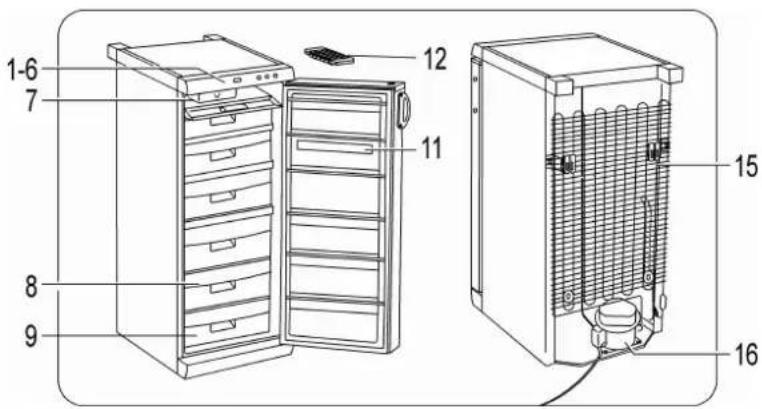

Beskrivelse av skapet, hoveddeler.

1-6 7 8 9 12 11 15 16

1-6

kontrollpanel

11

frysekalender

7 innfrysingshylle

12 isboks

8,9 oppbevaringshyller

15 kondensator

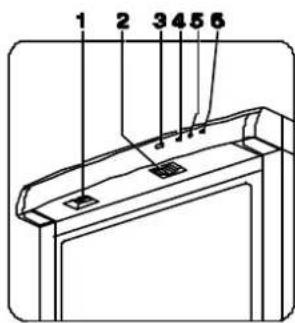

Kontrollpanel

1 Hurtiginnfrysingsknapp 1/0 (på/av)

2 Termostatbryter

3 Termostatskala

4 Gul indikatorlampe (S) INNFRYSING

5 Rød indikatorlampe, ALARM

6 Grønn indikatorlampe, funksjonslampe

1 2 3 4 5 6

1160 635

Totalt plasskrav.

Tekniske data

Modell ZV245R
Nettokapasitet (1)	Frys 196
Bredde (mm)	600
Høyde (mm) 1450
Dybde (mm) 600
Energiklasse iht. EU-standard	B
Energiforbruk:
kWh/24t	0,98
kWh/år	358
Innfrysingskapasitet (kg/24t) 24
Vekt (kg)	60
Antall kompressorer 1
Kjølemedium R600a

Slik bruker du fryseskapet

Start

Sett støpselet i stikkontakten (funksjonslampen lyser og angir at fryseskapet får strøm). Termostatknappen vris til en innstilling midt på skalaen.

For å oppnå tilfredsstillende oppbevaring av fryste matvarer skal fryseskapets innvendige temperatur være under -18 °C. Vent til alarmlampen slukkes før du legger inn varer.

Termostatinnstillingen kan endres avhengig av omgivelsestemperaturen i rommet, fryseskapets plassering, hvor ofte døren åpnes osv.

Fryseskapet slås av ved å vri termostatknappen til posisjon 0.

Hurtiginnfrysing

Ved hurtiginnfrysing trykker du inn knappen S til posisjon 1. Lampen for hurtiginnfrysing lyser.

Lage isbiter

Frysedelen har en isboks som kan fylles med vann og plasseres i fryseskapet. Isbitene løsnes løs ved å tappe litt vann fra springen over dem.

Innfrysing av matvarer

Den 4-stjerners frysedelen egner seg til langtidsoppbevaring av fryste varer (d.v.s. i 3 måneder hvis ikke annet er angitt av produsenten), og til innfrysing av ferskvarer.

Sett de varene som skal fryses ned, på det øverste hylleplanet, siden det er kaldest der. Maks. innfrysingskapasitet per 24 t. er angitt på typeskiltet. Frys bare ned varer av høy kvalitet som er godt rengjort. Del opp store stykker i mindre biter for å oppnå rask innfrysing og raskere opptining.

Pakk varene i folie eller plastposer og sørg for at emballasjen er godt tilsluttet. Angi innfrysingsdato og merk hver enkelt emballasje eller skriv opp varenes innfrysingsdato på kurvens innholdskort.

Unngå å legge ferskvarer som skal fryses ned, i direkte kontakt med allerede fryste varer, for dermed å unngå at temperaturen stiger i de dypfryste varene.

Viktig

Oppbevar ikke kullsyreholdig drikke i fryseskapet, siden disse kan fryse i stykker. Husk at når de fryste varene er opptint, bør tilberedningen skje umiddelbart.

Oppbevaring av fryste matvarer

For å oppnå best mulig resultat anbefaler vi at du kontrollerer at de fryste varene er oppbevart riktig i butikken. Sørg også for at de fryste varene blir fraktet hjem fra butikken

så raskt som mulig, siden en temperaturøkning kan føre til kortere holdbarhet på d e fryste varene. Oppbevar ikke varene lenger enn det som er angitt på pakken. Åpne ikke døren unødvendig.

Ved strømbrudd bør døren ikke åpnes. Hvis strømbruddet er kort, påvirkes ikke de fryste varene (en temperaturøkning kan forkorte holdbarhetstiden til fryste varer). Ved langvarig strømbrudd bør den fryste maten brukes i løpet av svært kort tid.

Opptining

Dypfryste matvarer kan tines i kjøleskap eller i romtemperatur,

avhengig av när de skal brukes. Små stykker kan til og med tilberedes mens de fremdeles er fryst. Da blir imidlertid tilberedningstiden noe lengre.

Alarmlampen

Alarmlampen lyser automatisk när temperaturen i fryseskapet overstiger en bestemt verdi i forhold til termostatinnstillingen.

Det er helt normalt at lampen lyser i kortere tid när fryseskapet er startet for første gang. Den forblir tent til temperaturen som er innstilt for oppbevaring av fryste matvarer, er oppnådd.

Avriming

Fryseskapet

Hvis det har dannet seg et tykt lag med is på veggene, må fryseskapet avrimes. Frysedelen avrimes slik:

Ta ut eventuelle matvarer, pakk dem inn i flere lag med avispapir og legg dem på et kjølig sted. Vri termostatbryteren til 0-posisjon eller trekk støpselet ut av stikkontakten. Trekk ut pluggen fra dreneringshullet som er plassert i bunnen av fryseskapet. Sett en egnet kasserolle under for å samle opp avrimingsvannet.

La døren stå åpen. Etter avrimingen tørkes skapet nøye. Sett støpselet i stikkontakten eller vri termostatbryteren til ønsket posisjon.

Viktig

Holdbarheten til de fryste varene kan forkortes hvis varenes temperatur stiger under avrimingen. Bruk aldri spisse metallverktøy til å skrape bort is fra kjøleplaten, som kan bli skadet. Rengjør ikke skapet med alkohol.

HVIS DET OPPSTÅR PROBLEMER/SMÅFEIL

Hvis det oppstår problemer, kan enkle feil rettes som beskrevet nedenfor.

Problem	Gjør slik
Fryseskapet fungerer ikke (den grønne lampen lyser ikke).	Ingen strøm i nettet eller ingen kontakt mellom støpsel og kontakt. Kontroller strømforsyningen og kontakten.
En merkelig lyd høres når fryseskapet brukes.	Fryseskapet er plassert feil, eller så berører røret i fryseenheten kabinettet eller en vegg. Kontroller at fryseskapet er installert som beskrevet i bruksanvisningen.
Døren er ikke tett.Den røde lampen slutter ikke å lyse.	Tetningsmaterialet som klemmer mot kabinettet i et område på den siden der døren henger. Rengjør tetningsmaterialet med varmt såpevann og det området på kabinettet som materialet klemmer mot, og tørk det tørt med en myk klut.Døren åpnes altfor ofte, eller står for lenge oppe. For mange ferske, nylig innlagte varer i fryseskapet. Ventilasjonsgitteret kan være stengt. Oppsamling av støv på kondensatoren.

Forbrukerkjøp

Ved salg til forbruker i Norge gjelder [Konsumentköp EHL-91] samt øvrige bestemmelser som forhandleren opplyser om. Husk å ta vare på kvitteringen og garantibeviset.

Forbrukerkontakt

Hvis du har spørsmål om hvordan produktet fungerer eller skal brukes, ber vi deg ta kontakt med vår forbrukerkontakt på

telefon xx xx xx xx eller på e-post på vår hjemmeside Service og reservedeler

Hvis du har spørsmål om eller vil bestille service eller reservedeler, ber vi deg ta kontakt med forhandleren eller vår riksdekkende service på telefon [xx xx xx xx] eller på e-post på [www.elektroservice.se]. Finn adressen til nærmeste servicekontor i telefonkatalogen Gule sider under Elektriske maskiner eller Hvitevarer.

I bruksanvisningen er det satt opp en liste over enkle feil som du kan rette selv. Hvis du bestiller service i henhold til [EHL-åtagandet], og dette er en enkel feil som du kunne ha rettet selv ved hjelp av bruksanvisningen, risikerer du å måtte betale servicebesøket, selv om produktet er nytt.

Før du kontakter service, skriver du opp følgende etter typeskiltet:

Modellbetegnelse	......
Produktnummer	......
Serienummer	......
Kjøpsdato	......
