BRUKSANVISNING 120 CC3 Intimus

Apparatemat ma违法犯罪 av flere personer samtidig!

Sikkerhetsinnretningene er konstrukt for risikofri betjening av en person.

3 = Foroverknapp (bilde 1)

Fremgangsmate se den respektive beskrivelsen i avsnittet ,FEIL".

a) „Motorvern“

Merk: Maskinen gär kun när døren er lukket!

DYNAMISK BELASTNINGSINDIKATOR:

For à unngà opphopning av materiale og dermed oppná en kontinuerlig og effektiv makulering av datamediene, blir motorens belastningsgrad vist under makuleringsprossessen med et为目标 avstemt, diffust lys i matesjakten på denen maten:

Gront lys: Belastning < 50%

Guilt lys: Belastning 50 - 75%

Radt lys: Belastning 75 - 100%

bilde 4

FUNKSJONSFEIL

MATERIALOPPHOPNINGIMASKINEN:

RENGJORING AV FOTOCELLENE (bilde 5):

Apparaten fär inte anvandas av flera personer samtidigt! Sakerhetsorganen ar bygda for att kunna garantera riskfr „ennmansmanovrering".

Skaderisk! Lost atsittande kläder, slips, smycken, langt här och andra losa foremal maste hallas borta frän inmatningsöppningen!

<Medan papperet rives sonder far inga andra arbeten (t.ex. rengoring) utforas pa maskinen!

<> Skaderisk! Stickinte in fingrama i inmat-ningsöppningen!

< Maskinen ar ingen leksak och ar inte lampad att anvandas och brukas av barn! Hela maskinens sakerhetstekniska koncept (dimensioner, tillforseloppningar, sakerhetsfrankopplingar etc.) innehaller inga som helst garantier for ofarlig hantering av barn.

< Om fara uppstar: Stoppa omedelbart maskinen genom att sla fran huvudstrombrytaren, trycka Nodstopp eller dera ur natsladden!

< Dra ur natsladden innan maskinen oppnas! Reparationer far endast utforas av fackman!

IDRIFTTAGNING

ANVÄNDNINGSSOMRADE:

Dokumentforstöraren intimus 120SC2/CC3/ CC4/CC5/CC6 ar en maskin fer att sonderela gängse dokument och datamedier som cd- ochDVD-skivor, kreditkort och 3,5^ -disketter.

Maskinen far endast anvandas for att sonderdela pumper och kreditkort samt for sonderdelining av cd-/dvskivor och 3,5"-disketter!

Sonderdelning av anda datamedier kan leda till att maskinen skadas (t.ex. att skarverket forstors etc.).

UPPSTÄLLNING:

• Packa upp och ställ upp apparaten.
• Hang platssacken i sackramen.
• Anslut maskinen med naktakten (1) (bild 2) till elnatet (for uppgifter om sakringen for natuttaget se "TEKNISKA DATA").

Maskinens nātanslutnìng mäste vara fritt atkomlig och bör vara i narheten av maskinen!

Maskinen bor endast anvandas i slutna och tempererade (10 - 25^) utrymmen!

HANDHAVANDE

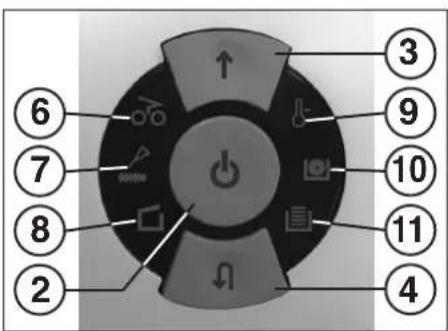

REGLAGE:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till elnätet ar maskinen forst i avstängt Lage.

"Klar att anvandas"/Av/Stopp

a) "Klar att anvandas"

Trycker man kort pa den har knappen kopplas maskinen till "Klar att anvandas".

Samtidigt tand den integrader LED-angivelsen

b) "Av"

Trycker man pa den har knappen i laget "klar att anvandas" ca. 3 sekunder stangs maskinen av.

Observera: Om maskinen inte anvands under ca. 5 minutes stangs maskinen av automatiskt.

c) "Stopp"

Trycker man kort pa den har knappen nar skarverket gär stangs det av och stannar.

3 = Framatknapp (bild 1)

a) Trycker man kort pa den har knappen gär skärverket framat nagra sekunder, t.ex. for att mata ut material som ar kvar i skärverket. Samtidigt tandns den integrerade LED-angivelsen

b) Trycker man pa den har knappen ca. tvä sekunder, gär skärverket framat kontinuierligt och det gar att mata in material i maskinen. Samtidigt tänds den integrerade LED-angivelsen

4 = Bakatknapp (bild 1)

Trycker man pa den har knappen gar skarverket kort bakat. Samtidigt tandns den integradere LED-angivelsen

5 = Fotocell (framåtgång) (bild 3)

Startar sonderdelingen nara material for in i nagon av de bada inmatningsenheterna. Samtidigt tand LED-angivelsen 4 framatknappen.

6 = Kontrollangivelse (bild 1)

"Materialstocking i maskinen"/parallell materialinmatning""fotocell tackt vid dorroppning erllerpakoppling"

Hur du skall gā tillvaga finns beskrivet under rubriken "STÖRNING".

a) "Materialstocking i maskinen"

Tands nar for mycket material har matats in i skarverket. Skarverket blockeras, gär därefter en bit bakat och stannar. Motorn stangs av.

b) "Parallel materialinmatning"

Tands om material matades in samtidigt i bada encheterna. Skarverket stoppas, gar direfter en bit bakat och stannar. Motorn stangs av.

c) "Fotocell tackt

vid döröppning"

Tänds om det fortfarande finns material i
nāgon av de bada inmatningsenheterna
när dörren öppnas. Skärverket stannar.
Motorn stängs av.

d) "Fotocell tackt

vid pakoppling

Tänds om det fortfarande finns material i nagoon av de bada inmatningsenheterna nar maskinen sats pa.

bild 1

bild 2

bild 3

HANDHAVANDE

REGLAGE:

7 = Kontrollgivelse (bild 1) "Olja skarverk"

Tänds om skärverket i cross-cut-versionen måste oljas. Oljningen måste kvitteras med bakätknappen (4) (se beskrivning under "UNDERHÄLL SKÄRVERK").

8 = Kontrollangivelse (bild 1)

"Dorr oppen"/dorrstörning"

a) "Dorr oppen"

Tänds nar dörren till underskapet ar öppen. Maskinen stängs av automatiskt och kan inte startas nar dörren fortfarande ar öppen.

b) "Elektrisk störning"

Blinkar om det ar en elektrisk störning i dōrrens sensorsystem. Maskinen stängs av. Kontaktä din fackhandlare.

9 = Kontrollgivelse (bild 1) "Motor überbelastad"

"Elektrisk störning"

Hur du skall gā tillvāga finns beskrivet under rubriken "STÖRNING".

a) "Motorskydd"

Tands om motorn har overbelastats och har stangts av. Maskinen kan inte startas nar motorn svalnar.

b) "Elektrisk störning"

Blinkar om det ar en elektrisk störning i kretskortet. Samtidigt blinkar LED-angivelsen 品 Funktionsnappen (2). Maskinen stängs av. Kontakta din fackhandlare.

10 = Kontrollangivelse

Tänds nar cd-/dvd-behällaren ar full och maste tómas. Skärverket for cd-/dvd-sonderdelningen stängs av. Tömningen av cd-/dvd-behällaren mäste kvitteras med framatknappen (3).

Observera: Skarverket for sonderealing. av papper kan fortfarande anvandas.

11 = Kontrollgivelse

"Uppsamlingssack papper full" (bild 1)
Tänds när uppsamlingssäcken for papper
är full och maste tommas. Skärverket fappersönderdelningen stängs av.

Observera: Skarverket for sonderealingcd-/dvd-skivor kan fortfarande anvandas.

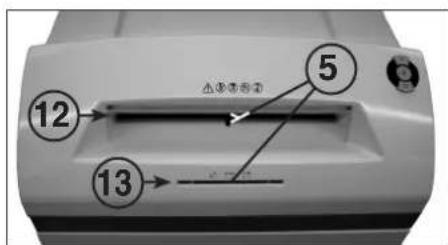

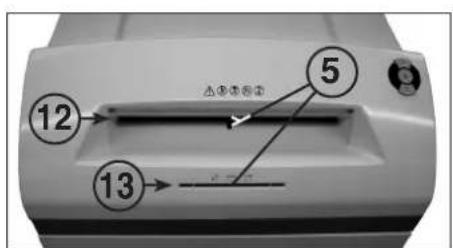

12 = Pappersinmatningsenhet (bild 3)
13 = - / DVD-inmatningsenhet (bild 3)
14 = Uppsamlingssack for papper (bild 4)
15 = Uppsamlingsbehällare cd/dvd (bild 4)
16 = Oljebehallare (bild 6)

Sitt erl kliv inte pa dokumentforstoraren. Risk att ramla genom att maskinen gar sönder!

SÄTTA PA MASKINEN

For att koppla maskinen till "klar for anvandning" gör du pa foljande satt:

• Tryck kort pa funkientsknappen (2).
• LED-angivelsen ① Funktionsnuppen (2) tandsrfor"klarforanvanding".
• Det gar att mata in material i maskinen.

MATERIALINMATNING:

Mata in papper genom
pappersinmatingsenheten (12) (bild 3) i skärverket.

Mata in datamedier (cd,DVD aller kreditkort)
ett och ett genom den separata cd-/dvdinmatningsanordningen 13) (bild 3)i skarverket.

Maskinen koplas automatiskt till framatgang, drar in materialet och stangs av automatiskt after sönderdelningen.

Mata aldrig in cd-/dvd-skivor samtidigt med papper och omvant!

Observera: For att sonderdela
ljusgenomsläppla folier mäste maskinen
kopplas till framatgang manuellt (hall
framatknappen (3) nedtryckt ca. 2 sek).

Sonderdelingen kan alltid stoppas genom att man trycker kort pa faktionsknappen (2) ("stopp"-funktion). For att fortsatta trycker du pa framatknappen (3) ca. 2 sek.

Om maskinen inte anvands under ca. 5 minutersangs den av.

Mata aldrig in mer material an den angivna maximangden i maskinen (se "TEKNISKA DATA")!

Omdetända skulle hakommitinformycket material i skärverket, se "STÖRNING" under "MATERIAL STOCKNING I MASKINEN".

Tvaseparatanordnadeupsamlingsbehallare gerkorrektavfallssorting.

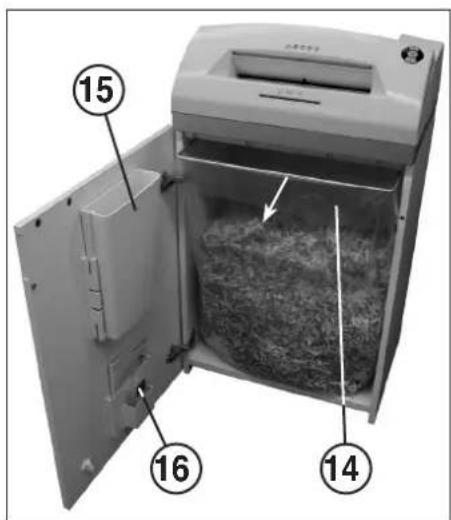

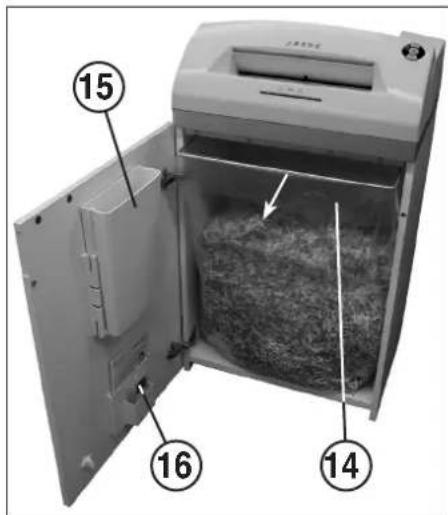

TOMMA UPPSAMLINGSSACKEN FOR PAPPER (bild 4):

Om uppsamlingssäcken for papper ar full stängs maskinen av. Kontrollangivelsen (11) tänds. Gör på foljande satt:

Oppna dorren. Kontrollangivelsen (8) tands.

Om det fortfarande finns material i nagon av inmatningsenheterna tandssedutom kontrollangivelsen (6).

• Drautuppsamlingssacken(14) med sackramen fran kapans nederdel, ta bort sacken och avfallshantera innehallet. Kontrollangivelsen (11) slacks.
  Häng in den tomda säcken i säckramen och skjut in säcken med ramen i kapans nederdeligen. Stäng dorren. Kontrollangivelsen (8) släcks.
• Om kontrollangivelsen (6) lyser, tryck kort på framåtknappen (3). Material som ar kvar i inmatningsenheten sönderdelas och angivelsen slocknar.

Observera: Maskinen gär endast nar dorren ar stängd.

TOMMA UPPSAMLINGSBEHALLAREN FOR CD/DVD (bild 4):

Observera: "Cd-behallare full"-övervakningen gös genom att antelet sönderdelningar som genomfors räknas.

När det antal (ca. 20 stycken) cd-/dvd-skivor som ar forprogrammerat i styrmingen upponas, stangs maskinen av. Kontrollgivelsen (10) lands. Gör på följande sätt:

• Oppa dörren. Kontrollangivelsen (8) tänds och LED-angivelsen ↑ i framåtknappen (3) samt kontrollangivelsen (10) blinkar.
• Ta bort uppsamlingsbehällaren (14) pa dörrens insida och töm innehålet.
  Tryckortpaframatkappen (3)forattkvitteratommingenavcd-/dvdbehallaren.Rakningenborjarompa nolligen.Kontrollangivelsen(10)ochaivenLED-angivelseniframatkappen (3) slocknar.
• Hang in den tomda behallaren pa dörren igen och stang dorren.
  Observera: Maskinen gär endast nar dörren ar ständ.

DYNAMISK BELASTNINGSANGIVEALSE:

For att forhindra materialstocking och uppna att datamedierna forstors kontinuierligt och effektiv, visas motorns aktuella belastningsgrad under sönderdelningsen genom diffust lus i olika färger i inmatningsenheten på foljande satt:

Gront Ijus: Belastning < 50%

Guilt lus: Belastning 50-75%

Rott Jus: Belastning 75-100%

bild 1

bild 3

bild 4

STÖRNING

MATERIALSTOCKNINGIMASKINEN:

Om materialet stockings genom att for mycket material
har matats in, reagerar maskinen pa foljande satt:
- Skärverket blockeras, gär därefter en bit bakat (materialet lossas) och stannar. Motom stangs av. Kontrollangivelsen 6) tänds.
Gör pá fólljande satt:
Pappersstockning i pappersinmatningsenheten (12)
- Ta bort pappret som har matats tillbaka.
- Skarverket gär nu automatiskt framat och sönderdler pappersresterna i skarverket. När maskinen gär framat lyser LED-angivelsen i framätknappen (3). Kontrollivelsen släcks.
- Fortsatt sönderdelningen med en mindre mängd papper an tidigare.
Materialstocking
cd-/dvd-inmatningsenheten (13)
- Ta bort material som har matats tillbaka.

Ta bort material forsiktigt, skaderisk genom vassa kanter!

• Materialet som ar kvar matas nu in automatiskt i skarverket och sönderdelas. När maskinen gär framåt lyser LED-angivelsen i framåtmappen (3). Kontrollangivelsen 06 ) släcks.
• När materialet har gattigenom fortsetter du sönderdelningen med rätt dosering.
• Om det behovs, koppla skarverket manuellit omvaxlande framat och bakat tills materiailet har gattigenom helt och ar sönderdelat.

PARALLELL MATERIALINMATNING:

Om material matas in samtidigt i inmatningsenheterma, reagerar maskinen på foljande satt:

• Skärverket blockeras, gär darefter en bit bakat (materialiet losses) och stannar. Motorn stängs av. Kontrollangivelsen tänds.
• Ta ut materialet fran en av encheterna.
• Tryck kort pa framåtknappen (3). Materialet i den andra enheten matas in i skarverket och sönderdelas. Kontrollangivelsen 58) slacks.

FOTOCELL TACKT VID DORROPPNING:

Om det fortfarande skulle finnas material i nagon av de bada inmatningsenheterma nar dörren oppnas, stängs motom av och skärverket stannar. Kontrollangivelsen 66 (tänds.

Stäng dörren och kvittera statusen genom att tryckar kort på framåtknappen (3). Materiale matas in i skärverket och sönderdelas.

FOTOCELL TACKT VID PAKOPPLING:

Om det skulle finnas material i nagon av de bada inmatingsenheterma nar maskinen satts pa tands kontrollangivelsen

Ta ut materialet och kvittera statusen genom att trycka kort pa framatknappen (3).

MOTORSKYDD:

Om motorn skulle overbelastas stangs den av. Kontrollangivelsen (9) tands.

När maskinen har svalnat ca. 25 - 40 minutes (beroende på modell och rumstempoatur) gär det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen (9) blinkar tillsammans med LED-angivelsen 1 Funktionskappen (2) aller endast kontrollangivelsen (8) ar det en elektrisk störning. Det gar inte att starta maskinen. Kontakta dā din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera foljande punkter:

• Ar nätkontakten ansluten till elnätet?
• Ar dörren ständg?
• Ar uppsamlingssacken for papper full?

Följ instruktionema for "TOMMA UPPSAMLINGSSACKEN FOR PAPPER".

• Är uppsamlingsbehällaren for cd-/dvd-skivor full? Följ instruktionerna für "TOMMA UPPSAMLINGSSÄCKEN FOR CD-/DVD-SKIVOR".
• Är det materialstockning i maskinen? Föj instruktionerna für "MATERIALSTOCKNING I MASKINEN"
• Har motorn overbelastats?

Se under "MOTORSKYDD".

Om ingen av kontrollpunkterna passar, kontakta din fackhandlare.

UNDERHÄLL / AVFALLSHANTERING

RENGORING AV FOTOCELLERNA (bild 5):

Om det skulle bli kvar pappersbitar i inmatningssslitten (tex. after pappersstocking) kan det handa att maskinen inte stängs av genom den "tackta" fotocellen.

Du kan ta bort pappersbitarna resp. rengora fotocellen genom att mata in yterligare ett ar kappa i skarverket ell satta maskinen pa bakalgang och kort torka de bada "ogonen" pa fotocellen med en pensel.

bild 5

bild 6

UNDERHALL AV SKARVERKET (CROSS-CUT):

Cross-cut-skarverk maste oljas after en viss användningsid.

Om kontrollangivelsen (7) lyser gör du pa foljande satt:

Oppna dörren. Kontrollangivelsen (8) tänds och LED-angivelsen i bakatknappen (4) damit kontrollangivelsen

(7) blinkar. Ta oljebehällaren (16) (bild 6) fran hällaren i dorren och stäng dorren igen.

Fordela lite olja pa ett ark papper och mata in det i skarverket genom pappersinmatningsenheten (12).

Pappret dras in och oljan kommt)därigenom in i skärverket.

Observera: For att radera angivelsen maste den har proceduren kvitteras pa foljande satt nar skarverket har oljats:

• Oppa dorren tills kontrollangivelsen (8) tänds.

Kontrollangivelserna (7) och (4) blinkar.

• Tryck pa bakatknappen (4) och hall den nedtryckt tills kontrollangivelsen (7) slocknar.
• Stäng dörren igen.
  Skärverket bõrjar nu automatiskt en rengöringscykel (framåt-/bakatgång) och stängs sedan av. Maskinen áklear att anvandasigen. Om specialiola behöver afterbeställas, se under "SPECIALTILLBEHÖR".

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den av automatiskt after ca. 5 min. LED-angivelsen i Funktionskappen (2) for "klar für användning" clocknar. Tryck kort på Funktionskappen für satta på maskinenigen.

AVFALLSHANTERING AV MASKINEN:

Se till attavfallshantera maskinen miljovänligt nar den har tjanat ut. Släng inga delar av maskinen eller forpackninger i hushallssoporna.

TEKNISKA DATA

Modell	Type	Skärbredd Papper / CD,DVD	Skärkapacitet Papper / CD,DVD	Arbetsbredd	Bullernivå	Mätt B x D x H	Vikt
intimus 120SC2	227-6S	5,8 mm / 8 mm	35-38 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120SC2	227-4S	3,8 mm / 8 mm	31-33 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120CC3	227-4C	3,8x36 mm / 8 mm	23-25 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC4	227-2C	1,9x15 mm / 8 mm	15-17 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC5	227-1C	0,8x12 mm / 8 mm	10-12 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC6	227-1CF	0,8x4,5 mm / 8 mm	7-8 ark*/ 1 styck	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg

Sakring (trog):
220-230V=10A/115-125V=15A/100V=18A

Modell	Nätanslutningsdata anslutinngsppänning/frekvens - strömforbrukning - effekt
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC3	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC4	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC5	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC6	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW

^ Beraknat for A4-papper 70g/m² vid 230V/50Hz

SPECIALTILLE

Benämning

Plastpase, 440x330x950x0,05 mm

Oljekanna, 110 ml

Anmarkning: Kontakta aterforsaljaren forfterbestall- ning av spezialtilbehör och reservdilar.

TÄRKEÄT TURVAOHJEET
