MANUAL DE USUARIO 120 CC3 Intimus

Leer las instrucciones de uso antes de la puesta en servicios!

LISTE DE CONTROLE EN CAS DE PANNES:

INDICACIONES DE SEGURIDAD IMPORTANTES

<< El aparato no debe ser operado por varias personas alismo tiempo!

La concepcion de los elementos de seguidad seiba en un manejo sin peligro en un "servicio por una sola persona".

< Peligro de lesión! No acerca a la aperture de alimentación piezas sueltas de ropa, corbatas, bisutería, caballo largo u或者其他 objetos sueltos!

PUESTA EN SERVICIO

CAMPO DE APLICACION:

La destructora de datos intuitus 120SC2/CC3/CC4/ CC5/CC6 es unaquina que se ha concebido para el desmenuzamento de documents corrientes, asi como de soportes de datos, como discos CD, DVD, tarjetas de credito y disquetes de 3,5".

Laquina solamente debe serutilizada para el desmenzamento de papel y tarjetas de credito, asi como de discos CD y DVD y disquetes 3,5"!

El desmenuzamiento de othero tipo de soportes de datos peuvent producir danos en el aparato (p. ej. destruccion del mecanismo de corte, etc.).

<Durante el proceso de trituracion no se deben efectuarotherstrabajos en laquina (p.ej.limpiezaetc.)!

<;Pelicro de lesion! No introducir los dedos en la aperture de alimentacion!

COLOCACION:

• Desembale y coloque el aparato.
• Cuelque el saco de plástico en el marco del saco.
• Enchufe el aparato a la red (1) (Fig. 2) (ver las indicaciones sobre el fusible previo necessario del tomacorriente en "CHARACTERISTICAS TECNICAS").

La toma de connexion a la red de laquina Tiene que encontrarse en un lugar fácilmente accesible y en las inmediaciones de laquina! Laquina solo se deben usar en recintos cerrados y con temperatas comprehendidas entre 10-25°C.

< Laquina no es un juguet y no es apropiada para el empleo y uso por parte de niños!

El concejo global en razón de la seguridad (dimensiones, orificios de alimentación, desconexiones de sécurité, etc.) de estaquina no incluye ningún tipo de garantía en cuando a un manejo inofensivo por parte de niños.

<En caso de emergencia desconectar el aparato usingo interruptor principal o el interruptor de emergencia, o extraer la clavija de red!

< Antes de abrir el aparato hay que extraer la clavija de red! Las reparaciones solamente deben efectuarlas un techniciane especialista!

MANEJO

ELEMENTOS DE MANDO:

1 = Clavija de enchufe a la red (Fig. 2)

Al enchufar laquina a工程技术 de la clavija de enchufe a la red electrica, laquina se encontrar en primer lugar desconectada.

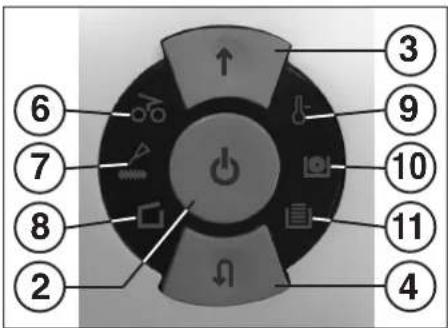

2 = Pulsador funcional (Fig. 1)

Este pulsador compende tresmericanos:

a) ",Listo para el uso"

Acionando brevemente este pulsador se convecta el equipo en el modo de funciona lo para el uso Al mismo tiempo se encendera el indicator piloto integrado

b) "Apagado"

Si seonia estepulsador en el mode de funciona lo "Listo para el uso"aprox.por 3 seg. laquina se desconectara.

Nota: Si laquina no se utilizes durante un periodo de tiempo de aprox. 5 min., se apagará automatistically.

c) "Parada"

Al acontear brevemente este pulsador,mientras el mecanismo de corte esta en marcha,se desconectara este y sequedarà parado.

3 = Pulsador de avance (Fig. 1)

Este pulsador comprende dos functiones:

a) Acionando brevamente este pulsador, el mecanismo de corte avanzará uno(pocos segundos, por exemple, para SACAR el material que aun se encuentra en el mecanismo de corte. Al mismo tiempo se encenderá el indicator piloto integrado

b) Si este pulsador se mantiene oprimido durante uno dos segundos, el mecanismo de corte avanzará de modo continuo, por lo que el mecquina se podrá suminiar con material. Al mesmo tiempo se encenderá el indicator piloto integrado

4 = Pulsador de retroceso (Fig. 1)

El mecanismo de corte retrocede brevemente al actionar este pulsador. Al mesmo tiempo se encendera el indicator piloto integrado

5 = Barrera fotoelectrica (avance) (Fig. 3)

Inicia el proceso de desmenuzamento en elmomento de introducir material en una de las dos ranuras de alimentacion. Al misismo tiempo se encendera elindicador piloto del pulsador de avance.

6 = Indicador de control (Fig. 1)

"Material atascado en el aparato / "Alimentacion de material en paraleo

/Barrera fotoelectrica tapada por aperture de puerta o por conexión" Para el modo de proceder consulte la descripción correspondiente en el apartado "AVERIA".

a) "Material atascado en el aparato" Se encendera al introducir demasiado material en el mecanismo de corte. El mecanismo de corte se bloquea, retrocede a continuacion un poco y se para. El motor se desconecta.

b) "Alimentación de

material en paralelo"

Se enciende si se alimenta material al mismo tiempo por ambas ranuras, El mecanismo de corte se detiene, retrocede a continuacion un poco y se para. El motor se desconecta.

c) "Barrera fotoelectrica tapada por aperture de puerta"

Se enciende si al partir la puerta sigue haberdo material en una de las dos ranuras de alimentacion. El mecanismo de corte se para. El motor se disconnecta.

d) "Barrera fotoelectrica tapada por conexión"

Se enciende si al conectar laquina, sigue haberdo material en una de las dos ranuras de alimentacion.

Fig. 1

Fig. 2

Fig. 3

MANEJO

ELEMENTOS DE MANDO:

7 = Indicador de control (Fig. 1)

"Engrasar mecanismo de corte"

Se enciende cuando el mecanismo de corte de la

version Cross-Cut (cruzado) seiene que engrasar.

El proceso de engrase se Tiene que confirmar con el pulsador de retroceso (4) (ver descripción

en "MANTENIMIENTO DEL MECANISMO DE Corte').

8 = Indicador de control (Fig. 1)

"Puerta abierta"/Averia eletrica

a) "Puerta abierta"

Se enciende si la puerta del armario inferior está abierta. El aparato se desconecta automatamente y no se pueda conectar cuando la puerta siga estando abierta.

b) "Avería electrónica"

parpadea, si ha surgido una averia electrica en los sensores de la puerta. El aparato se desconecta. Avise al commercio especializzato más cercano.

9 = Indicador de control (Fig. 1)

"Sobrecarga de motor" / "Averia electrica"

Para el modo de proceder consulte la descripción correspondiente en el apartado "APERIA".

a) "Guardamotor"

Se enciende cuando el motor se ha sobrecargado y desconnectado. Laquina no se pueda activar durante la fase de enfiambre del motor.

parpadea, si ha surgido una averia electrificadaento de la placac de circuitos impresos delsystema de mando.Al mismo tiempo se encenderel indicador piloto del pulsador funcional (2).Laquina se desconecta.Avise alcommerce especializzato mas cercano.

10 = Indicador de control

Se enciende cuando el recipiente de CD/DVD está lleno y se tiene que vaciar El mecanismo de corte para el desmenuzamento de CD/DVD se desconecta. El proceso de vaciado del recipiente de CD/DVD se Tiene que confirmar con el pulsador de avance (3).

Note: El mecanismo de corte para el desmenzugamento de papel pueda seguir funciona.

11 = Indicador de control

"Saco recolector de papel Ileno" (Fig. 1)

Se enciende cuando el saco recolector para papel está lleno y se Tiene que vaciar. EI mecanismo de corte para el desmenuzamento de papel se desconecta.

Note: El mecanismo de corte para el desmenzugamente de CD/DVD puede seguir funciona.

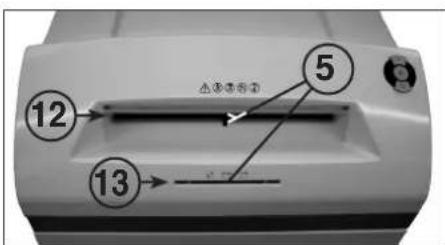

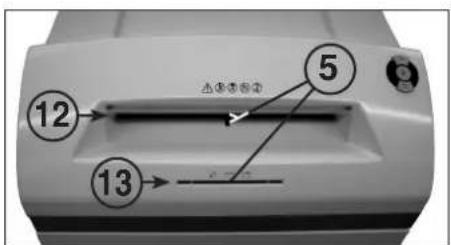

12 = Ranura de alimentacion de papel (Fig. 3)
13 = Ranura de alimentacion de CD/DVD (Fig. 3)

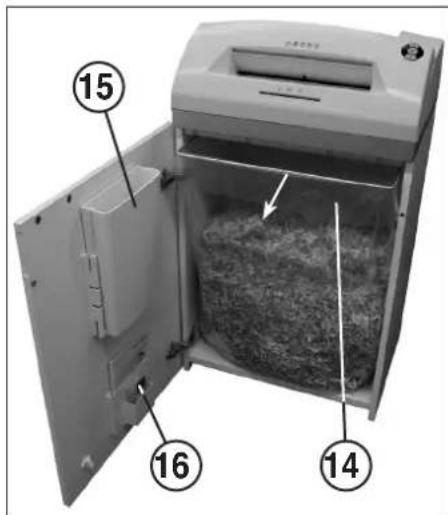

14 = Saco recolector para papel (Fig. 4)
15 = Recipiente recolector de CD/DVD (Fig. 4)
16 = Botellita de aceite (Fig. 6)

Fig. 1

La destructora no se debe utilizes nunca

como asiento ni como taburete. Peligro de

caida por rotura de material!

Cómo CONECTAR EL APARATO:

Para conectar el aparato en "listo para el uso" proceda como sigue:

• Accione brevemente el pulsador funcional (2).
• El indicator piilo del pulsador funcional (2) se encenderá para la función "Listo para el uso".
• A continuación se pueda empezar a alimentar el aparato con papel.

ALIMENTACION DE MATERIAL:

Introduzca papel por la ranura de alimentacion de papel (12) (Fig. 3) al mecanismo de corte.

Introduzca los soportes de datos (CD, DVD o tarjeta de credito), uno a uno, por la ranura de alimentacion de CD/DVD, dispuesta separamente, (13) (Fig. 3) al mecanismo de corte.

El aparato se conecta automatistically a la marcha de avance, mete el material y se desconecta automatistically despues de haber finalizo la etapa de desmenzamento.

J Mienes ra se introduzca papel no se deben

introducir nunca al"Myso tempo CD/DVD o a la inversa!

Notas: Para el desmenuzimiento de láminas transparentes se Tiene que conectar laquina a mano en el modo de funcionaimiento de avance (mantenga bajo el pulso de avance (3) durante unos 2segundos).

Accionando brevemente el pulsador funcional (2) (funcn de "Parada") se pueda detener en todo momento la etapa de desmenuzamento. Para continuar, mantengaersiondo el pulsador de avance (3) durante 2 segundos.

Si laquina no se utilizes durante un periodo de tiempo de aprox. 5 min. se desconecta.

No introduzca nunca en el aparato mas

material del indicado como máximo (consulte elApartado "DATOS TECNICOS")!

En el caso de que se haya introducido de todos

modos demasiado material en el mecanismo

de corte, consulte en "AVERIAS" en el apartado

"MATERIAL ATASCADO EN EL APARATO".

El recipiente recolector Tiene dos compartmentos separados que sirven para clasificar correctamente las basura.

Cómo VACIAR EL SACO RECOLECTOR

PARAPAPEL (Fig.4):

En cuando el sacro recolector se hayahlenado de papel, el aparato se desconectará. El indicator de control (11) se enciende. Proceda como sique:

• Abra la puerta. El indicator de control (8) se enciende. Si aun queda material en una de las ranuras de alimentacion, el indicator de control (6) se encendera también ahora.

Fig. 3

• Saque el saco recolector (14) junto con el marco contentido en la unidad inferior de la carcaza, retire el saco y elimine el contentido. El indicator de control (11) se apaga.
  Cuelgue el saco vaciado en el marco del saco ywhelming a introducir el saco con marco en la unidad inferior de la carcasa.Cierre la puerta. El indicator de control (8) se apaga.
• Si el indicator de control (6) está encendido, confirma brevemente con el pulsador de avance (3). El material que se había quedado en la ranura de alimentación es desmenuzado y el indicator se apaga.

Note: Laquina solo funciona con la puerta cerrada!

Cómo Vaciar EL RECIPIENTE RECOLECTOR

PARACD/DVD(Fig.4):

Nota: Elistema de vigilancia "Recipiente CD Ileno" funciona mediante recuito de los procesos realizados de desmenutzamento.

Al alcanzar el mando un numero programado previamente (aprox. 20 unidades) de CD/DVD introducidos, el aparato se desconectará. El indicator de control (10) se enciende.

Proceda como sigue:

• Abra la puerta. El indicator de control (8) se enciende y el indicator piloto del pulsador de avance (3) asi como el indicator de control (10) parpadean.
  Retire el recipiente recolector (14) situado en el lado inferior de la puerta y vacie el contenido.
• Accione brevemente el pulsador de avance (3) para confirmar el vaciado del recipiente CD/DVD. El recuento comienza另外一个 vez desde cero. El indicator de control (70) asi como también el indicator piloto

del pulsador de avance (3) se apagan.

Vuelva a colgar el recipiente vaciado en la puerta y cierre la puerta.
Nota: Laquina solo funciona con la puerta cerrada!

INDICADOR DINAMICO DE CARGA:

A fin de evaporar el atasco de material y, por lo tanto, lograr una destruccion continua y efectiva de los soportes de datos, se indica - durante la etapa de desmenutzamento

• el grado momentáneo de energia del motor mediante una luz difusa, determinada por el color, en la ranura de alimentación, como sique:

Luz verde: Carga < 50%
Luzamarilla: Carga 50-75%
Luz roja: Carga 75 -100%

Fig. 4

AVERIA

MATERIAL ATASCADO EN EL APARATO:

(Función de auto-retroceso)

Si se produce un atasco debido a un excesso de material introducido, el aparalo recciona como sigue:

• El mecanismo de corte se bloquea, retrocede a continuacion un poco (material se libera) y se para. El motor se desconecta. El indicator de control se enciende.

Proceda como sique:

Papel atascado en la ranura de alimentacion de papel (12)

• Retire el papel retrocedido.
• Una vez hecho este, el mecanismo de corte avanzará automatistically y desmenuzar el resto de papel contenido en el mecanismo de corte. El indicator piloto integrado del pulsador de avance (3) está encendido durante el avance. El indicator de control se apaga.
• Continué con el desmenuzamento introduciendo una calidad menor de papel.

Material atascado en la ranura de alimentacion de CD/DVD (13)

• Retire el material retrocedido.

jRetire ematerialconsumocuidado,porque secouldecortar en los+puntosafiladosde corte!

• A continuación, el material restante se vuelve a transporte automáticamente al mecanismo de corte y se desmenuza. El indicator piloto integrado el pulsador de avance (3) está encendido durante el avance. El indicator de control se apaga.

• En cuando el material haya pasado por el mecanismo de corte, podra seguir con el desmenzugamente pero dosificando correctamente.

• Si抽烟earcesario,conecte el mecanismo de corte a mano,alternandoentreavancey retroceso,hasta que el materialhayapaso porel mecanismo decorte y sehayasdesmenuzado.

ALIMENTACION DE MATERIAL EN PARALELO:

Si se introduce material por ambas ranuras de alimentacion, laquina reacionar como sique:

• El mecanismo de corte se bloquea, retrocede a continuacion un poco (material se libera) y se para. El motor se desconecta. El indicator de control se enciende.
• Retire el material de una de las ranuras.
• Accione brevamente el pulsador de avance (3). El material restante de la other ranura se introduciré en el mecanismo de corte para ser desmenuzado. El indicator de control se apaga.

BARRERA FOTOELECTRICA TAPADA POR APERTURA DE PUERTA:

Si alAbrir la puerta se encontrar aun material en una de las ranuras de alimentacion, el motor se desconectaray el mecanismo de corte se parar. El indicator de control 6) se enciende.

Cierre la puerta y confirmé la situación acontecido brevemente el pulsador de avance (3). El material restante se introducirá en el mecanismo de corte para ser desmenuzado.

BARRERA FOTOELECTRICA TAPADA POR CONEXION:

Si al conectar laquina hubiera material en una de las ranuras de alimentacion, el indicator de control se enciende.

Retire el material y confirme la situacion actionando brevemente el pulsador de avance (3).

GUARDAMOTOR:

Si el motor se sobrecarga, se desconectar. El indicator de control (9) se enciende.

Deje enfiar el aparatoanos 25-40 instantos (enfuncion delmodelo y temperatura ambiental) y vuela a activar entonesel aparato.

AVERIA ELECTRICA:

Si el indicator de control (9) parpada en combinacion con el indicator piloto del interruptor functional (2) o solo el indicator de control (8), significa que ha surgido una averia electrica. Con lo que el aparato no se pueda activar.

Avise en este caso al commercio especializzato más cercano.

LISTA DE VERIFICACION EN LAS AVERIAS:

Si el aparato no funciona, compruebe los siguientes punto:
- Se ha conectado la clavija de enchufe a la red de corriente electrica?
- Está la puerta cerrada?
- ；Esta el saco recolector de papel lleno?
Siga las instrucciones en elApartado "COMO VACIAR EL SACO RECOLECTOR".
- Está el recipiente recolector para CD/DVD Ileno?
Siga las instrucciones en el apartado "COMO VACIAR EL RECIPIENTE RECOLECTOR PARA CD/DVD".
- Hay material atascado en el aparato?
Siga las instrucciones en el apartado "MATERIAL ATASCADO EN EL APARATO".
- Se ha sobrecargado el motor?

Consulte elApartado "GUARDAMOTOR

Si su aparato presenta otro problema distinto a los alistados anteriorsmente, notifique lo commercio especializo más cercano.

MANTENIMIENTO / ELIMINACION

LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 5):

En el caso de que se hayan quedado papeles adheridos en la ranura de entrada (p. ej. tras un atasco de papel) es possible que el aparato no se desconnecte a Causea de la fotocelulla "tapada".

Puede retrar los trozos de papel o bien limpie la fotocélula, alimentando el mecanismo de corte con una hoja de papel adicional, o activar la marcha de retroceso del aparato pasado, a continuacion, brevemente un pincel sobre todas "opticas" de la fotocélulla.

Fig. 5

Fig. 6

MANTENIMIENTO DEL MECANISMO DE CORTE

(CORTE CRUZADO/CROSS-CUT):

Després de haber transcurrido un determinado tiempo de servicios, se deb sera aplicar aceite en los mecanismos de corte cruzado.

Si el indicator de control está encendido),proceda como sigue:

Abra la puerta. El indicator de control (8) se enciende y el indicator piloto del pulsador de retroceso (4) asi como el indicator de control 7 parpadean. Tome la botellita de aceite (16) (Fig. 6) situada en el soporte de la puerta y vuela a cerrar la puerta.

Distribuya un poco de aceite sobre una hora de papel y, a continuación, introduzcala por la ranura de alimentación de papel (12) al mecanismo de corte.

El papel se mete y el aceite penetrará asi en el mecanismo de corte.

Note: Para barrar elindicador,habra que confirmar este過程,despuesde haber engrasadole mecanismo de corte, como sique:

• Abra la puerta hasta que el indicator de control (8) se encienda. Los indicadores de control (7) y (4) parpadean.

• Accione el pulsador de retroceso (4) y no lo suele hasta que el indicator de control (7) se apague.

Cierre la puerta de nuevo.

Una vez hecho este, el mecanismo de corte comenza rá automatistically un ciclo de limpieza (avance/retroceso) y, a continuación, se desconecta. Laística vuelve a estar lista para el uso. Si DEAea pedir el aceite especial, consulte el apartado "ACCESORIOS ESPECIALES".

FUNCION AUTOMÁTICA DE AHRRO ENERGÉTICO:

Si el aparato no se usa durante algo nthempo, se desconectara automatisticallynasunos 5 min.Elindicador piloto del pulsador functional (2)para "Listo para el uso"se apaga.Acione brevemente el pulsador funcional para reconectar.

ELIMINACION DEL APARATO USADO:

Elimine el aparato usado al final de su vidautral respetando siempre las normas medioambiente. No tire las partes de laquina ni el embalaje con la basura domestica.

DATOS TECNICOS

Modelo	Tipo	Ancho de corte papel / CD,DVD	Rendimiento de corte papel / CD,DVD	Ancho de trabajo	Nivel de ruídos	Dimensiones A x F x A	Peso
intimus 120SC2	227-6S	5,8 mm / 8 mm	35-38 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120SC2	227-4S	3,8 mm / 8 mm	31-33 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120CC3	227-4C	3,8x36 mm / 8 mm	23-25 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC4	227-2C	1,9x15 mm / 8 mm	15-17 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC5	227-1C	0,8x12 mm / 8 mm	10-12 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC6	227-1CF	0,8x4,5 mm / 8 mm	7-8 hojas* / 1 unidad	310 mm	aprox. 57 dB(A)	535 x 395 x 980 mm	47 kg

Fusible previo (lento):
220-230V=10A/115-125V=15A/100V=18A

Inicación: En el caso de pedidos ulteriores de acces oros especiales y de piezas de repuesto, rogamos se dirija a了我的 Representante oficial.

INSTRUÇÉS DE SEGURANÇA IMPORTANTES

DISPOSITIVO FOTOELECTRICO

OCUPADO AO SE ABRIR A PORTA:

Os mecanismos de corte cruzado ("cross-cut") tem de ser lubricados antes de um determinado tempo de operación.

Se o indicator de controlo (7) se acender, Proceeda da segunte forma:

FONTOS BIZTONSAGI UTASITASOK

Avenida de la Platja, 120 bajos
