KÄYTTÖOHJE 120 CC3 Intimus

Lue kayttöohjeet tarkoin lapi ennen kaytöönottoa!

< Laitetta ei saa kaytttaa monta henkiloa yhtaaikaa!

Turvalaiteet on suunnileltu siten, etta kaytto on vaaratonta vain, kun laitetta kayttaa yksi henkilio.

< Silppuamisvaiheen aikana kaikki muut työkoneella ovat kiellettyjä (esim. puhdistus)!

< < Kone ei ole leikkikalu eikä sitä ole missaan nimessa tarkoitettu eikä se sovellu lasten käyttoön!

Tāmān koneen kokonaisuunnittelu turvatekniseltā kannalta (mitat, syöttäukot, turvakatkaismet jne.) ei takaan minkänlaista vaaratonta kāsittelya lasten käytäessä konetta.

< Loukkaantumisvaara! Irralliset vaatekappaleet, kravit, korut, pitkat hiukset tai muit irralliset esineet on pidettava loittola syottaukosta!

< Loukkaantumisvaara! Alä pane sormiasi syöttöaukkoon!

Vaaratilanteessa kone on kykttava pois paalta pakaikaisijalla tai Hata-Seis-kytkimellaa tir irrotettava pistoke pistorasista!

< Pistoke on irrotettava pistorasiasta ennen koneen avaamista! Korjaustyot saa suorittaa vain alan ammattimies!

KÄYTTOÖNOTTO

KAYTTOALUE:

Tietojentuhooja intimus 120SC2/CC3/

CC4/CC5/CC6 on kirjoitettuken asiakirjojen ja tietovalineiden kuten CD-, DVD-levyjen, luottokorttien ja 3,5"-levykkeiden silppuanseen tarkoitettu laite.

Konetta saa kayttä vain paperin ja luottokorttien sekä CD-ja DVD-levyjen

ja 3,5"-levykkeiden silppuamiseen! Muunlaisten tietovalineiden silppuaminen voj johtaa laitevauroihin (esim. terapakan rikkoutumiseen).

PYSTYTYS:

• Ota laite pakkauksestaan ja aseta paikalleen.
• Ripusta muovisakki sakkikehikkoon.
  Yhdista laite verkkopistotulpalla (1) (kuva 2)sahkoverkoon (tiedot vaadittavasta pistorasian varmistuksesta katso "TEKNISET TIEDOT).

Koneen verkkolitantaan tulee olla
vapaa paasy ja sen tulisi olla lahella
laitetta!

Konetta tulisi käytäa vain suljetuissa ja huoneenlampöisiss (10-25°C) tiloissa!

KÄYTTO

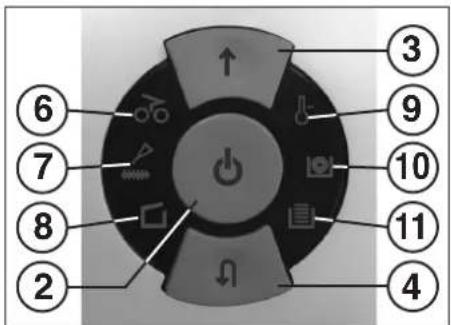

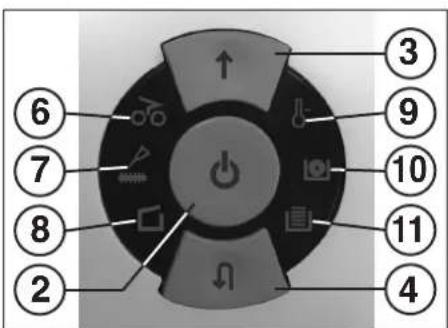

HALLINTAELEMENTIT:

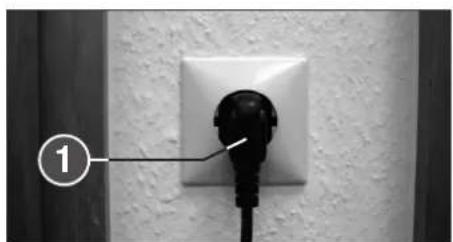

1 = Verkkopistotulppa (kuva 2)

Kun kone liitetaan pistolotpalla verkkoon, laite on aluksi paalta pois kytketyssa tilassa.

2 = Toimintopainike (kuva 1)

"kiyttovalmis"/'pois"/'seis"

Tällä painikkeell on kolme eri toiminta:

a) "kayttovalmis"

Tata painiketta lyhyesti painamalla kone kytketaan "kaytiovalmis"-tilaan. Samanaikaisesti sytty vastaava LED-merkkivalo palamaan.

b) "pois"

Kun tata painiketta pidetaan "kaytlovalmis"-toiminnossa n. 3 sek. ajan painettuna, kone kytkeyty pois paaita.

Ohje: Kunkonettaeikayteten.5 minuutin aikana, se kytkeytyu automaattisesti pois paalta.

c) "seis"

Tämän painikkeen lyhellyä painallukseellaterien ollessa kaynnissä, terayksikkokytketaan pois pälta ja se pysähtyy.

3 = Eteenpään-painike (kuva 1)

Tällä painikkeell on kaksi eri toiminta:

a) Tämän painikkeen lyhellyä painalluksella teräyskko kāy parin seskinnin ajan eteenpän, esim. teräyskikköön jäeneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti sytty vastaava LED-merkkivalo palamaan.

b) Kun tata painiketta pidetäan n. 2 sekunnin ajan painettuna, teräyksikkö käj jatkuvakaytöisesti eteenpän ja koneeseen voidaan syottä tuhottavaa materiaialia.. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan.

4 = Taaksepäin-painike (kuva 1)

Tastapainikkeestapainetaessaterayksikkoky hetken taaksepain. Samanaikaisesti sytty vastaava LED-merkkivalo palamaan

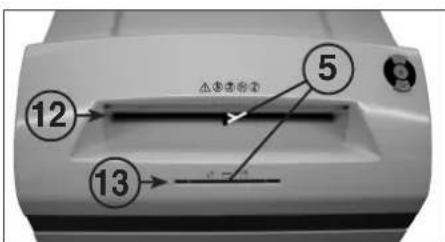

5 = Valopuomi (känty ieteenpän) (kuva 3)

Käynnistä silppuamistyövaiehen heti, kun materiaialia syötëän jompaankumpaan syöttäukkoon. Samanaikaisesti syttye eteenpain-painikkee LED-merkkivalopalamaan.

6 = Valvontanäytö (kuva 1)

"Materialiairuhka koneessa / Rinnakkainen materiaialnyott O Valopuomi paall oven ollesa auki tai paalle kykettessa Menetelytavat katso vastaavaa kuvausta otsikosta HAIRO.

a) "Materiaaliruuhka koneessa"
Sytty palamaan, kun terayksikkoo on syotety lian paljon materiaialia. Terayksikon kaynti lukittuu, kay sen jalkeen vahan aikaa taaksepain ja pysahty. Moottori kytkeytyy pois paalta.
b) "Rinnakkainen materiaalinsyöttö"
Sytty palamaan, kun molempiin sytoaukkoin on syotety samanaikaisestmaterialiaia. Terayksikon kaynti pysahtyy, kay sen jalkeen vahan aikaa taaksepain ja pysahtyy. Moottori kytkeytyy pois paalta.
c) "Valopoami paallä ovea avattaessa" Syttypalaam, kun oveaavattaess on viela materiaia jommassakummasa syottokanavassa. Terayksikko pysahtyy. Moottori kytkeytyy pois paaltä.
d) "Valopuomi paallä paalle kyktettäessä Sytty palamaan, kun konetta paalle kyktettäessä on vië materiaialia jommassakummassa syötkanavassa.

kuva 1

kuva 2

kuva 3

KÄYTTÖ

HALLINTAELEMENTIT:

7 = Valvontanäytto (kuva 1)

"Teräyksikko oljytäva"

Sytty palamaan, kun Cross-Cut-version terayksikko on oljytava. Oljyamistoimenpide on kuitattava taaksepain-painikkeella (4) (katso kuvaus kohdassa TERAYKSIKON HUOLTO').

8 = Valvontanäytö (kuva 1)

Sytty palamaan, kun alakaapin ovi on avoinna. Koneen kaynti katkaistaan automaattisesti eikä sitä voida kaynnistäa niin kauan kuin ovi on auki.

b) "Sahköhäiriö"

Vilkkuu, kun oven antureissa on hairio.
Koneen kaynti katkaistaan. Ilmoita
hairosta alan kauppiaalle.

9 = Valvontanäytö (kuva 1)

"Moottorin ylikuormitus" / "Sahkohairio"

Menettelytavat katso vastaavaa kuvausta otsikosta HAIRO

a) "Moottorinsuoja"

Merkkivalo sytty palamaan, kun moottoria on ylikuormilettt ja se on kytkeytny t pois paaltta. Konetta ei voi kaynnistaa moottorin jahtmisvalheen aikana.

b) "Sahköhairio

Vilkkuu, kun ohjausjarjestelmän virtapiirissä on härö. Samanaikaisesti alkaa toimintokytkimen (2) LED-nyttö Vilkkua. Koneen känty katkaistaan. Ilmoita härösta alan kauppiaalle.

10 = Valvontanaytto

"CD/DVD-saillio taynnau (kuva 1)

Sytty palamaan, kun CD/DVD-saillio on taynnä ja se on tyhjennettäva. CD/DVD-silppuamisen terayksikon känty katkaistaan. CD/DVD-saillon tyhjennstoinpide on kuitattava eleenpain-painikkeella (3).

Ohje: Paperinsilppuamisen terayksikköa
voidaan kayttä edelleen.

11 = Valvontanäytto

"Paperin kerayssakki taynnä" (kuva 1)

Sytyty palamaan, kun paperin kerayssakki on taynnä ja se on tyhjennettäva. Paperinsilppuamisen terayksikon kaynti katkaistaan.

Ohje: CD/DVD-silppuamisen teräyksikköa
voidaan käytäedelleen.

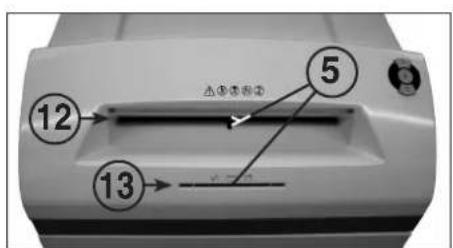

12 = Paperinsyöttokanava (kuva 3)
13 = CD/DVD-syöttökanava (kuva 3)

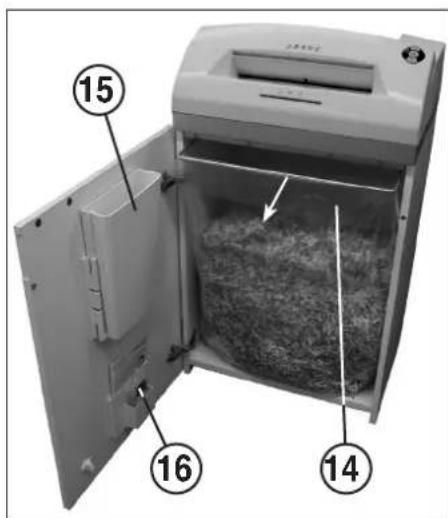

14 = Keräyssäkki paperille (kuva 4)
15 = CD/DVD-kerayssaiio (kuva 4)
16 = Öljysällö (kuva 6)

kuva 1

Silppuamiskonetta ei missaan tapauksessa saa kayttä istuinalustana tal astimena. Kaatumisvaara johtuen materialalinmurtumasta!

KONEEN KAYNNISTYS:

Koneen käynistämiseksi "käytövalmis"-tilaan toimi seuraavasti:

Paina lyhfyesti toimintopainiketta (2).
Toimintopainikkeen (2) LED-valo syttyy "kaytiovalmis"-tilan merikiki.
Koneeseen voidaan syottaa materiaialia.

MATERIALALINSYÖTTÖ:

Pperi syotetaan paperinsyottaukosta (12) (kuva 3) terayksikon silputtavaksi.

Tietovälineet (CD, DVD tai luottokortit) syotetaän yksitellen erikseen sijoitetusta CD/ DVD-syötöaukosta (13) (kuva 3) teräyskön silputtavaksi.

Kone kytkeytyy automaattisesti eteenpainkayntin, vetä materiaalin sisän ja katkaiseesilppuamistyövaiheen paattyessä kännin automaattisesti.

Paperia syotettaessä al milloinkaan syotā samanaikaisesti CD/DVD-levyjä silputtavaksi tai painvastoin!

Ohjeet: Valoa lapaisevien kalvojen silppuamiseksi kone on kasin kytkettava eteenpain-kayntin (painamalla eteenpain-painiketta 3) n.2 sek. ajan).

Toimintopainikkeen (2) lyhyell painalluksella ("seis"-toiminto) voidaan silppuamisvaihe pysayttahaluttaessa. Tyovaihejatkameksi on taas painettava eleenpain-painiketta (3) n. 2 sek. ajan.

Kun konetta ei kayteta n. 5 minuutin aikana, se kytkeytyu automaattisesti pois paalta.

Alä syöta koneeseen milloinkaan enempää materiaialia kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikali terayksikkoo on kuitenkin joutunut liian paljon materiaialia, katso otsikon "HAIRO"kohdasta"MATERIALAALIRUUHKAKONEESSA".

Oikeasta jatteen erottamisesta huolehtii kaksi erillistakerayssaillotä.

KERÄYSSÄKIN TYHJENTÄMINEN

PAPERIA VARTEN (kuva 4):

Kun paperinkeräyyssäkki on taynnä, kone kytketyy pois paälä. Valvontanayyttd (11) syttyy palamaan. Toimi talöin seuraavasti:

Avaa ovi. Valvontanaytto (8) sytyy palamaan. Mikali jompaankupaan syottaukkoon on viiä jaanyt materiaialia, sytyt lyisaki valvontanaytto 66 (6) palamaan.

kuva 3

Vedakeryssakki (14) sakkikehikkoineen pois rungon alaosasta, ota sakki ja havita sen sisalt. Valvontanaytio (11) sammuu.
Ripusta tyhjennetty saki kakkikehikkoon ja tyonnä saki kehikkoinen taas rungon alosaan paikalleen. Sulje ovi. Valvontanaytto (8) sammuu.
- Mikäli valvontanayton (6) valo palaa, nappä lyhyesti eteenpain-painiketta (3). Syötkanavaan jaänyt materiaaali silputaan ja merkkivalo sammuu.

Ohje: Kone kay vain oven ollessa kiinni!

KERÄYSSÄLION TYHJENTÄMINEN

CD/DVD-LEVYJA VARTEN (kuva 4):

Ohje: "CD-saillö täynna" -valvonta tapahtuu siten, etta lasketaan suoritetut silppuismiskerrat.

Kun ohjausjärestelmään ohjelmoitu syötetyen CD/DVD-levyen lukumaära (n. 20 kpl) on saavutettu, koneen känty katkaistaan. Valvontanaytt (10) sytty palamaan.

Toimi talloin seuraavasti:

• Avaa ovi. Valvontanaytio (8) sytty palamaan ja teenpain-painikkee (3) LED-valo ↑ sekā valvontanaytto (10) vilkkuvat.
• Ota oven sisapuolle ripustetu kerayssailio (14)
  pois ja tyhjenna sen sisaltö.
  Nappaa lyhyesti eteenpain-painiketta (3) kuitataksesi CD/DVD-saillion tyhjennyksen. Laskemin alkaa taas nollasta. Valvontanayton (10) sek a teenpain-painikkeen (3) LED-valo sammuvat.
  Ripusta tyhjennetty saillio taas oveen ja sulje ovi. Ohje: Kone kay vain oven ollessa kiinn!

DYNAAMINEN KUORMITUSNÄYTTO:

Materialiruuhkan valttamiseksi ja siten jatkuvan ja tehokkaan tielovalseiden tuhoamisen saavuttamiseksi nayettaan silpuamistyovalheen aikana moottorin senhetkinu kormitusaste syotaukossa olevalla Hajavalaisuksella, joka muuttuu seuravaaan tapaan:

Vihrea:kuormitus < 50%

Keltainen valo: kuormitus 50 - 75%

Punainen valo: kuormitus 75 - 100%

kuva 4

"HAIRIO

MATERIALAIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liallisen syottamisen vuoksi, kone reagoi seuraavasti:

• Terayksikko lukittuu, käy sitten hetken aikaa taaksepän (materialin vapautamiseksi) ja pysähty. Moottori kytkeytypois pälä. Valvontanäytö 66 (6) sytty palamaan.

Toimi talloiin seuraavasti:

Paperiruuhka paperinsyottokanavassa (12)

Ota takaisin tyonnetty paperois.

• Terayksikkö käy nyt automaattisesti eteenpän ja silppuaa jäljelle jäneen papermaterialin. Eteenpain-painikkeen (3) LED-näytto palaa koneen käydessä eteenpän. Valvontanäytto (6) sammuu.

- Jatka silppuamista pienemmä piperimärärä.

Materialiruhka CD/DVD-syottokanavassa (13)

• Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti, koska teravissä leikkaussärmissä piilee loukkaantumisvaara!

Jäjelle jänyt silppuamismateriaali syotetän nyt automaattisesti terayksikkön leikattavaksi. Eteenpain-painikkeen (3) LED-näytö palaa koneen käydessä eteenpain. Valvontanäytto (6) sammu.
- Kun koneessa oleva materiaali on silputtu, jatka tyotä annostelemalla syöttömaärä oikein.
- Mikäli on tarpeen, kytke teräyskön känty kasin vuoron peraan eteenpain ja taaksepain, kunnes silputtava materiaali on kokonaan mennyt koneen lapi ja pienitty.

RINNAKKAINEN MATERIALINSYÖTTÖ:

Mikali molempiin syottokanaviin syotetain materiaialia samanaikaisesti, kone reagoi seuraavasti:

• Terayksikko lukittuu, kāy sitten hetken aikaa taaksepain (materialin vapauttamiseksi) ja pysahtyy. Moottori kytkeyty pois paälta. Valvontanayttö (6) sytty palamaan.
• Ota.POIS materiaali jommastakummasta kanavasta.
  Paina lyhyesti eteenpain-painiketta (3). Toisessa syottokanavassa oleva aines syotetan terayksikkon ja silputaan pieneksi. Valvontanaytto 6) sammu.

VALOPUOMI PÄALLÖVEA AVATTAESSA:

Jos ovea avattaessa jommassakummassa syottokanavassa on viela materiaialia, moottori kytkeytyy pois paaltaj erayksikon kaynti pysahty. Valvontanaytt (6) sytty palamaan.

Sulje ovi ja kuittaa painamalla lyhyste eteenpainpainikkeesta (3). Jaljell oleva aines syotetaan terayksikkon ja silputaan pieneksi.

VALOPUOMI PÄALLÄ KÄYNNISTETTAESSÄ

Jos konetta kaynnistettäessä jommassakummasa syottokanavassa on materiaalia, syttyy valvontanayton 6 (6) valo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpainpainikkeesta (3).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päää. Valvontanaytt (9) sytty palamaan.

Noin 25-40 minuutin jähtymisajan kuluttua (mallista ja huoneen lampötilasta riippuen) voit kaynnistäa koneen uudelleen.

SAHKOHAIRO:

Jos valvontanayton (9) valo vilkkuu yhdessä toimintokytkimen (2) LED-valon kanssa tai vain valvontanaytt (8), on kyseeessa sahkohairio. Konetta ei voida kaynistaa.

Ota talioin yhteys alan kauppiaaseen.

TARKASTUSLISTA HAIROIDEN SATTUESSA:

Mikali laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetty verkkoon?
• onko ovj kiinni?
• onko paperinkerässäkki täynä? Noudata olskon "PAPERIN KERÄYSSÄKIN TYHJENNYS" ohieta.
• Onko CD/DVD-keräyssällö täynä? Noudata otsikon "CD/DVD-KERÄYSSÄILIÖN TYHJENNYS" ohjeita.
• onko koneessa materiailiruuhka? Noudata otsikon "MATERIALAIRUUHKA KONEESSA" ohjeita.
• onko moottori ylikuormittunut? Katso otsikosta "MOOTTORINSUOJA"

Jos mikään näistā tarkastuskohdista ei auta, otyhteys alan ammattiliikkeeseen.

HUOLTO / KONEEN HAVITTÄMINEN

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinalasia jäa syöttöaukoon (esim. paperiruuhkan jälkeen), on mahdollista, etta laite ei kytkeydy pois paälä, koska valopuomi on pälä.

Voit poista paperinpalaset tai puhdistaa valokennot syottamalla papieriarkin koneeseen tai vailtoehoistesti kytkemalla koneen taaksepain-kaynnille ja puhdistamalla keyesti valokennon molemmat "silmät.

kuva 5

kuva 6

TERAPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-terapakat on voideltava aina tiynet kayttotuntimaaaran kuluttua.

Kun valontanayton merkkivalo (7) sytty, toimi seuraavasti:

Avaa ovi. Valvontanaytto (8) sytyty palamaan ja taaksepainpainikkeen (4) LED-valo 9ska valvontanaytto (7)vikkuvat. Ota oljysailio (16) (kuva 6) ovessa olevasta kiinntyksestaan ja suIje ovi.

Levita hiukan oljya papiarikille ja syotama sitten paperinsyottaukosta (12) terayksikkoo.

Pperi vedetaaan sisaan ja oliy tarttuän terayksikkoo.

Ohje: Jotta merkkivalo sommuu, on suoritetun terayksikon

oljyamisen jälkeen toimenpide kuitattava seuraavasti:

• Avaa ovi niin auki, kunnes valvontanaytto (8) sytyy. Valvontanayt to (7) ja (4) vilkuvat.

Paina taaksepain-painiketta (4) ja pidä sitä painettuna, kunnes valvontanayton (7) valo sammu.
- Sulje taas ovi.

Teräyksikko alkaa nyt automaattisesti puhdistustyökierron (eteenpain känty/taaksepain känty) ja ktykeytyn sen jälkeen pois pälä. Kone on taas käytövalmis. Jos on tarpeen tilata lisä erikoisvoiteluoljya, katso osiktosta "ERIKOISTARVIKKEET".

ENERGIANSÄASTÖ-AUTOMATIJKKA:

Jos konetta ei jonkin aikaa kayteta, se kytkeytyn n. 5 minutuin kuluttua pois pälä. Toimintopainikkeen (2) LED-nayttö "kaytövalmis" sammuu. Toimintopainikkeen lyhyell painalluksella toiminto kytketän taas paäille.

KONEEN HAVITTÄMINEN:

Havita kone ymparistovystavilliseti, kun se pointetaan kaytosta. Ala heita koneen tai pakkauksen osia talousjatteisin.

TEKNISET TIEDOT

Malli	Tyyppi	Leikkuuleveys paporia / CD,DVD	Leikkuuteho paporia / CD,DVD	Työleveys	Melutaso	Mitat L x S x K	Paino
intimus 120SC2	227-6S	5,8 mm / 8 mm	35-38 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120SC2	227-4S	3,8 mm / 8 mm	31-33 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120CC3	227-4C	3,8x36 mm / 8 mm	23-25 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC4	227-2C	1,9x15 mm / 8 mm	15-17 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC5	227-1C	0,8x12 mm / 8 mm	10-12 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC6	227-1CF	0,8x4,5 mm / 8 mm	7-8 arkkia* / 1 kappale	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg

Sulake (hidas):
220-230V=10A/115-125V=15A/100V=18A

Malli	Verkkolitäntätiedot littäntäjännite/taajuus·vllranottoteho·teho
intimus 120SC2	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW
intimus 120SC2	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW
intimus 120CC3	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW
intimus 120CC4	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW
intimus 120CC5	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW
intimus 120CC6	220-230V/50Hz·7,8 A · 1,8 kW	115-125V/60Hz·12,0 A · 1,4 kW	100V/50/60Hz·18,0 A · 1,8 kW

• patee A4-kokoiseen paperin 70g/m² viransyto n ollesa 230V/50Hz

ERIKOISVARUSTUS

Nimike

Tilaus-nro.

Muovisakki, 440x330x950x0.05 mm

99977

Oljypullo, 110 ml

88035

Ohje: Kun haluattilata lisavarusteitatai varaosia, känny ammattilikkeen puoleen.
