BRUKSANVISNING Rio 1108 Lavor

1 Strombrytarebrannare
2 ON/OFF Strömbrytare elpump
3 Behallare till rengöringsmedel
4 Utag (vatten)
5 Tryckslang
6 Pistol
7 Lans

8 Behallare till Diesel

9 Elkabel med stickpropp

10 Intag ^+ filter (vatten)

11 handtag

HR

1 Prekida gorionika

2 ON/OFF Prekidač elektricne pump

3 Spremnik deterdženta

4 Izlaz

5 Visokotlačno crijevo

6 Pistolj

7 Cijev smlaznicom

8 Diesel

9 Elektricni kabel s utikačem

10 Ulaz + filtrar

11 Drska

TR

1 Brulor acma kapama dugmesi
2 Elektrikpompa acma kapama duğmesi ON/OFF
3 Deterjan deposu
4 Cikis
5 Yuksek basinci boru
6 Tabanca
7 Lans
8 Diesel deposu
9FiSli elektrik kablosu
10 Giri ^+ filtr
11 Kulp

Bränderen fungerer när maskinen er under tryk.

LANSE

Se fig. H

STØVSUGER VASKEMIDDEL

Se fig. E

HØJTRYKSSLANGE

Se fig.

VANDFORSYNING

Vand-tilslutning

Oversattning av originalinstruktionerna

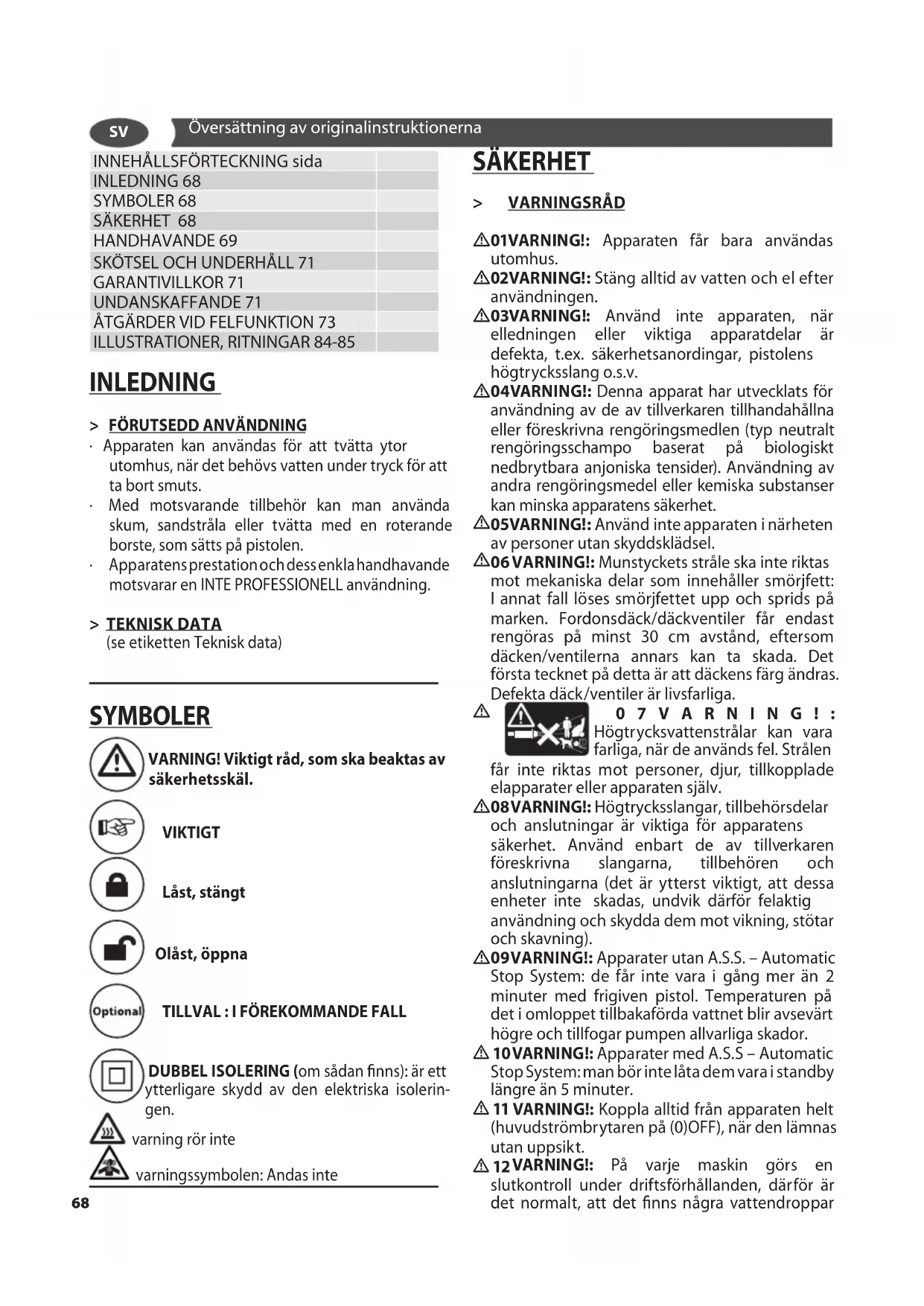

INNEHÄLLSFÖRTECKNING sida
INLEDNING 68
SYMBOLER 68
SÄKERHET 68
HANDHAVANDE 69
SKÖTSEL OCH UNDERHÄLL 71
GARANTIVILLKOR 71
UNDANSKAFFANDE 71
ÅTGÄRDER VID FELFUNKTION 73
ILLUSTRATIONER, RITNINGAR 84-85

INLEDNING

> FÖRUTSEDD ANVÄNDNING

• Apparaten kan anvandas for att tvatta ytor utomhus, nar det behovs vatten under tryck for att ta bort smuts.
• Med motsvarande tillbehör kan man användskum, sandstråla eller tvätta med en roterandeborste, som sätts på pistolen.
• Apparatens prestation och dessenklahhandhavande motsvarar en INTE PROFESSIONELL användning.

> TEKNISK DATA

(se etiketten Teknisk data)

SYMBOLER

DUBBEL ISOLERING (om sādan finns): är ett ytterligare skydd av den elektriska isolerin-gen.

varning rör inte

varningssymbolen: Andas inte

SAKERHET

> VARNINGSRÄD

01WARNING!: Apparaten fãr bara anvandas utomhus.

02VARNING!: Stang alltid av vatten och el after anvandningen.

03VARNING!: Använd inte apparaten, nar elledningen aller viktiga apparatdelar ar defekta, t.ex. sakerhetsanordingar, pistolens hogtrycksslang o.s.v.

04VARNING!: Denna apparat har utvecklats for anvandning av de av tillverkaren tillhandahallna eller foreskrivna rengoringsmedlen (typ neutralt rengoringssschampo baserat pa biologiskt nedbrytbara anjoniska tensider). Anvandning av andra rengoringsmedel erler kemiska substanser kan minska apparatens sakerhet.

05WARNING!: Använd inte apparaten i narheten av personerutan skyddskländsel.

06 VARNING!: Munstyckets strale ske inte riktas mot mekaniska delar som innehaller smorjfett: I annat fall loses smorjfettet upp och sprids pa marken. Fordonsdack/dackventiler farr endast rengoras pa minst 30 cm avstand, eftersom dacken/ventilerna annars kan ta skada. Det forsta tecknet pa detta ar att dackens farg anders. Defekta dack/ventiler ar livsfarliga.

07 V A R N I N G ! :

Högtrycksvattenstrålar kan vara farliga, nar de används fel. Strålen

far inte riktas mot personer, djur, tillkopplade elapparater aller apparaten sjalv.

08VARNING!: Hogtrycksslangar, tillbehörsdalar och ansluttingar ar viktiga for apparatens sakerhet. Använd enbart de av tillverkaren foreskrivna slangarna, tillbehören och ansluttingarna (det ar ytterst viktigt, att dessa encheter inte skadas, undvik)darffor felaktig användning och skydda dem mot vikning, stötar och skavning).
09 VARNING!: Apparaterutan A.S.S.-Automatic Stop System: de far inte vara i gang mer an 2 minutes med frigiven pistol. Temperaturen pa det i omloppet tillbakaforda vattnet blir avsevart Hogre och tillfogar pumpen allvarliga skador.
10 VARNING!: Apparater med A.S.S - Automatic Stop System: man bör inte lata dem vara i standby langre an 5 minuter.
11 VARNING!: Koppla alltid frän apparaten helt (huvudströmbrytaren på (0)OFF), nr den lämnas utan uppsikt.
12 VARNING!: Pá varje maskin górs en slutkontroll under driftsforhallanden,)därfor ar det normalt,att det finns nagra vattendroppar

kvariden.

13VARNING!: Se till, att elkabeln inte skadas. Om matningskabeln verkar skadad masteenna bytas ut av tillverkaren, den tekiska servicen eller av kualificerad personal for att undvika riskfyllda situationer.
14 VARNING!: Maskinen innehaller vatskor, som star under tryck. Hall fast sprutpistolen ordentlich for att klara av reaktionskraften. Anvand bara hogtrycksdysan som levereras med maskinen.
16WARNING:Produkten ske inte anvandas av barn, personer med fysiska aller psychologiska handikap aller personer som saknar lamplig erfarenhet och kennedom omprodukten.
17 VARNING!: Barn ske inte leka medprodukten. Detta gäller även om en vuxen finns narvarande.
18 VARNING!: Starta aldrig hogtryckstvatten innan du forst rullat ut hogtrycksslangen.
19WARNING!: Se till att hogtryckstvatten inte tippar over dà du rullar ut och in slangen.
20WARNING!: Stäng av maskinen (off) och töm trycket i slangen innan du rullar ut ell er in slangen.
21 VARNING! Risk for explosion. Sprayainte brandfarliga vatskor.
22WARNING!: For att garantera sakerheten pa maskinen, anvand endast original reservdlar fran tillverkaren eller av tillverkaren godkanda
23WARNING!: Riktainte stralen mot dig sjalv ell er andra personer for att rengora skor ell klader.
24WARNING!: Se till, att apparaten inte används av barn eller inte upplärd personal.
XZ VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.
XY VARNING! Olampliga frolangninger kan vara farliga.
XJVARNING!:Narenförlängningssladdanvänds, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstäende tabell angivna dimensionerna.
VARNING!:Underfunktionen, ställ intemaskinen på ställen där luftcirkulationen begränsas, och täck inte heller over den.
VARNING!: Undvik att använda maskinen i regn och rikta inte strålen mot detta.
WARNING!: Använd inte apparaten på brännbart underlag.
VARNING!
- VIDRÖR EJ MASKINEN MED BLÖTA HändER OCH BARA FÖTTTER
- DRA EJ I STRÖMKABELN ELLER I SJÄLVA MASKINEN FÜR ATT DRA UR KONTAKTEN UR ELUTTAGET

• OM STRÖMGEN SKULLE BRYTAS UNDER ANVÄNDANDET, STÄNG AV SÄKERHETSSKÄL AV MASKINEN (OFF).

Sakerhetsanordnigar:

VARNING!: Pistolen ar forsedd med en sakerhetssparr. Det ar viktigt att du varje gang du avbryter apparatens anvandning aktiverarenna sakerhetssparr, sa att ett oavsiktligt oppnande forhindras.
Sakerhetsanordninger: Sprutpistol med sakerhetssparr, motor med skydd mot elektrisk overbelastning (klass 1), pump med bypass-ventil aller stopp-anordning.
- Sakerhetsknappen på pistolen är inte till for att lasa avtryckaren under arbetet utan for att forhindra att pistolen öppnas oavsiktligt.
VARNING!: Apparaten ar utrustad med ett termiskt motorskydd. I handelse av att termosakringen har lost ut, vanta nagra minuter erler ta ur stickkontakten och anslut den igen. Om felet aterkommen aller om inte Produkten startar. Lämna in apparaten pa narraste servicestalle.

> FÖRUTSÄTTNINGAR FÖR STABILITET

VARNING!: Maskinens stabilitet ar sakerställd nar den stalls upp på ett jämnt underlag.

HANDHAVANDE

UTRUSTNING STANDARDUTRUSTNING Se sid.3-4-5.
MONTAGEINSTRUKTIONPÄ FÖRFRAGAN Se sid.2.

> INSTALLATION se fig. A

• Kontrollera att huvudströmbrytaren stär i läge "OFF" och att vattenfiltret sitter i pumpens inloppskoppling (INLET).
• Skruva Åt snabbkopplingen for hand,utan hjälp av verktyg.
• Koppla vattenforsorjningsslangen till snabbkopplingen. Slangen sha en innerdiameter av minst 13mm (1 / 2^ )
• Koppla högtrycksslangen till pumpens utloppskoppling (OUTLET). Högtrycksslangens koppling skaytryckas i botten och sedan vridas at for hand atan hjälp av verktyg.
• Koppla hogtrycksslangen till pistolen.
• Oppna vattenkranen welt. Vattentemperaturen maste absolut unterstiga 40^ .

VIKTIGT: hogtryckstvatten ske fungera med rent

SV

vatten for att undvika skador på tvätten.

• Lås upp pistolens sakerhetssparr och häll avtryckaren intryckt, och låt vatten komma ut tills all luft har tryckts ut.
• Satt pà lansen pà pistolen.
• Sattikontaktenistrumttaget.

For att starta maskinen, tryck på pistolens avtryckare och ställ samtidigt huvudströmbrytaren på "ON".

PAFYLLNING

Undvika att tanken toms under fonctionen for att ej skada branslepumpen.

VARNING!: Användandet av ickenlämpliga brändslen kan utgöra fara.

Fyll tanken for rengöringsmedel med rekommanderadeprodukter som ar anpassade forden typ av tvätt som sca utforas.

VARNING!: Använd endast flytande rengöringsmedel, undvik absolut syror eller mycket alkaliskaprodukter.

Vi rekommenderar att anvanda varaprodukter, som har tagits fram specielt for att anvandas med hognyckstvattar.

>INDRIFTTAGANDE

se fig. B

Foratt tvatta med varmvatten:

huvudströmbrytaren stari lage 2 (I) ON 心

Forattvatta med varmvatten:

huvudstrombrytaren stari lage 1 (I) ON

Brännaren fungerar med maskinen i tryck.

HÖGTRYCKSLANS

se fig. H

INSUGNING AV RENGÖRINGSMEDEL

se fig. E

HÖGTRYCKSSLANG

se fig. 1

VATTENFÖRSÖRJNING

Vattenanslutting

WARNING!: (Sinbolo): Enhet inte lamplig for att ansluta till natverket dricksvatten.

Högtrycksrengöringsmaskinen kan endast anslutas direkt till det kommunala vattenledningsnätet om det finns en vattenläsanordning med tömning som överensstämmer med gällande bestammelser. Försakra dig om att slangen ar Förstärkt och har en diameter på minst 13 mm.

VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.

70 VIKTIGT: Sug endast in filtrerat aller rent vatten.

Il Vattenkranen ske garantera en vattenmatning som ar dubbelt sa hog som pumpens max. kapacitet.

Min. kapacitet: 15 l/min.
Max. temperatur for inloppsvatten: 40^
Max. tryck for inloppsvatten: 1 MPa.

Anslut hogtrycksrengöringsmaskinen sa nara vattenatets uttag som möjligt.

Fösummelse av ovannämnda Förhallanden Förorsakar allvarliga skador på pumpen och leder till att garantin upphör att gälla.

Forsörjning frän vattenledningsät

• Anslut en matningslang (medfoljer inte) till maskinens slangkoppling och till vattenledningsnätet.
• Oppna kranen.
  Vattenmatning frän en öppen behällare
• Skruva ur slangkopplingen for vattenmatningen.
• Skruva fast insugsslangen med filter (medfoljer inte) till slangkopplingen på maskinen.
  Sanknedfiltretibehallaren.

• Avlufta maskinen innan den används.

• Skruva ur hogtrycksslangen fran maskinens högtryckskoppling.

• Starta maskinen och lately den gå tills inga bubblor finns i vattnet somkommen ut ur högtryckskopplingen.

• Stäng av maskinen och skruva tillbaka högtrycksslangen.

>ELFÖRSDÖRJNING

Apparatens elansluttingar maste uppyllanormen IEC 60364-1.

Innnan du ansluter apparaten, forsakra dig om, att uppgifterna pa typskylten stammer med elnatet och att uttaget ar sakrat med en jordfelsbrytare med en reaktionskanslighet under 0,03 A - 30ms.
- Om uttag och stickkontakt inte passar ihop, maste en elektriker byta ut uttaget mot ett annat, passande.
- Använd inte apparaten vid temperaturer under 0^ ,纳税人 utrustad med en slang av PVC (H VV-F).
XY VARNING!: Olampliga fforlangninger kan vara farlga.
XJVARNING!:Narenförlängningsladdanvänds, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstäende tabell angivna dimensionerna.

	<16 A	<25 A
<20 m	Ø 1,5 mm²	Ø 2,5 mm²
	14 AWG	12 AWG

20 m - 50 m ø

2,5 mm² 12 AWG

ø 4,0 mm² 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (iForekommande fall)

Viktigt: Denna hogtryckstvatt ar utrustad med A.S.S. (Automatic Stop System), som stanger av maskinen under bypass-fasen. For att starta maskinen, satter du brytaren pa "ON"; sedan trycker du pa pistolavtryckaren. A.S.S. startup maskinen och stanger automatiskt av den, nar avtryckaren slapps. Det ar daffor tillradligt, att sakra pistolen med anordningen pa avtryckaren varje gang maskinen stalls ifran, for att undvika att den oavsiktligt satter i gang.

• Maskinens självstarter,utan att pi vänds,beror pà t.ex.luftbubblor ivattnet.Vid stillestand under mer àn 5 minuter bör apparaten inte stallas ifràn utan uppsikt.Annars ár det for apparatens skydd nödvändigt att brytaren sāttspa OFF.
• Kontrollera, att hogtrycksslangens forbindelse med apparaten och pistolen ar korrekt ansluten.

> ATT STOPPA MASKINEN

se fig.

Tryck på strömbrytaren på position "OFF" och vänta tills vattnet har kallnat welt. På sä vis undviks kalkavlagringar och uppvärmning av slingan och av varmeppannan, vilka alltid ar skadliga.

Viktigt: Med maskinen avstangd, tom slangens tryck genom att oppna pistolen.

SKÖTSEL OCH UNDERHÄLL

se fig. D

XX VARNING! Koppla fran maskinen fran elnätet innan nagot unterhalls-ller rengöringsingrepp utfors.
VARNING! Spreja inte ente enheten med vatten och använd inte rengöringsmedel eller Lossningsmedel. Maskinen kan vara skadad.
- Rengör utsidan av bilen med en torr trasa.
- Häll alltid maskinen ren sö att kylluft kan passera fritt genom luftgallret.
- Rengöring av vattenfiltret: För att pumpen skafungera val ar det mycket viktigt att regelbundetkontrollera och rengöra vattenfiltret. Använd entäng for att ta ut det ur pumpen och skölj av det noggrant under rinnande vatten.

• Rengöring av munstycket: Ett igensatt munstycke kan äventyra maskinens korrekta Funktion, det ar)därfor nödvändigt att hälla det rent.

Stäng av maskinen och demontera lansen.

Rengör munstyetck med den medfoljande nalen.

Skolj av lansen under rinnande vatten.

• I fall av oljepafylling i pumpen, använd en mineralolja av typen SAE 20W40. Mängd: 70 g.
• Kontrollera regelbundet branslefiltret, om det ar slitet aller for smutsigt, byt ut det.

> LAGRING

se fig. D

• Dra maskinen med hjälp av transporthandtaget.
  Förvara aggregatet med alla tillbehör i frostsakert utrymme, forvaras öatkomlicht for barn.

GARANTIVILLKOR

Alla vara maskiner har genomgatt noggranna provkörningar och tacks av en garanti mot tillverkningsfel i enliget med gallande bestammelser. Garantin galler frän försäljningsdatum.

Uteslutet fran garantin ar: - rørliga delar, som ar utsatta for slitage - pjas av gummidetaljer, kolborstar, filter, tillbehör och extra tillbehör. - Tillfälliga skador och skador, som fororsakats av Transporter, slarv eller felaktig behandling, fel och annan an avsedd använding och installation - Garantin omfattar inte eventuellt erforderlig rengöring av fungerande delar, filter och igensatta munstycken, blockerade maskiner på grund av kalkbildning.

Maskinen arendast avsedd for en anvandning i hemmet och INTE YRKESMASSIGT: GARANTIN TACKER ENDAST EN PRIVAT ANVANDNING.

UNDANSKAFFANDE

Lagen forbjuder innehavare av en elektrisk aller elektronisk apparat (i enlighet med EU-direktivet 2002/96/CE fran den 27 januari 2003) att skrotaenna produit dess

elektriska / elektroniska tillbehör som osorterat hushållsavfall och päbjuder istället skrotning vid avsedda insamlingsställen.

Det ar möjigt att undanskaffaprodukten direkt hos distributoren vid inkop av en ny produit, likvärdig den som skrotas.

SV

ATGÄRDER VID FELFUNKTION

FEL	ORSAKER ÅTGÄRDER
1. När strömbruty- ren trycks in startup pumpen ej.	1. Kontakten sitter inte ordentlich i uttaget. 2. Eluttaget fungerar ej. 3. Nätspänningen侦 og otillräcklig. 4. Förlängningsssladdens sektion侦 og otillräck- klig. 5. Pumpen侦 blockerad.	1. För in kontakten ordentlich i uttaget. 2. Kontrollera eluttaget. 3. Kontrollera att anlaggningen侦 og tillräcklig. 4. Konsultera styetet om de elektriska kop- plingarna. 5. Ställ strömbrutyanten på ON medan pistolens spak hälls intryckt, om problemet kvarstår vänd dig till ett auktoriserat servicecenter.
2. Maskinen starter, men vattnet kom- mer inte ut.	6. Pump, slangar erller tillbehör ar frysta. 7. Ingen vattenförsörjning. 8. Vattenfiltret igensatt. 9. Munstycket igensatt.	6. Lätt pumpen och slangarna tina upp. 7. Koppla in maskinen till vattennätet och öppna kranen. 8. Demontera och rengör filtret (se styetet "UNDERHÄLL") 9. Demontera lansen frän pistolen och rengör munstycket med den medfoljande nälen.
3. Elektropumpen roterar men trycket byggs inte upp.	10. Otilräcklig med vatten. 11. Insugsilret igensatt. 12. Tryckregleringsventilen (om finns) stär i minimäge. 13. Lansens munstycke ar slitet. 14. Inlopps- ell matningsventilerna ar igensatta er- slitna.	10. Kontrollera att flödeskapacitet er minst 12 l/min. 11. Demontera och rengör filtret (se styetet "UNDERHÄLL") 12. Öka trycket genom att vrida på reglaget. 13. Byt ut lansen. 14. Vänd dig till ett auktoriserat servicecenter.
4. Felaktigt arbetryck. 15	Lansens munstycke ar blockerat erller smutsigt. 16. Luft i vattentillförseln. 17. Insugsilret igensatt. 18. Inlopps- ell matningsventilerna ar igensatta er- slitna. 19. Slitna packninger. 20. Tryckregleringsventilens packninger er slitna.	15. Demontera lansen frän pistolen och rengör munstycket med den medfoljande nälen. 16. Ge maskinen korrekt vattenförsörjning. 17. Demontera och rengör filtret (se styetet "UNDERHÄLL") 18. Vänd dig till ett auktoriserat servicecenter. 19. Vänd dig till ett auktoriserat servicecenter. 20. Vänd dig till ett auktoriserat servicecenter.
5. Motorn stannar plötsligt.	21. Maskinen termiska nõdstoppsbrytare har lost ut. 22. Förlängningsssladdens sektion er otilräcklig.	21. Lätt motorn kalln i nagra minuter. Om felet kvarstår vänd dig till ett auktoriserat servicecenter. 22. Konsultera styetet om de elektriska kopplingarna.
6. Maskinen lacker vatten.	23. Lättage frän slangens lindning (om finns). 24. Lättage frän matningskopplingen. 25. Lättage frän pumpen.	23. Dra öt kopplingarna, Om felet kvarstår vänd dig till ett auktoriserat servicecenter. 24. Försäkra dig om att kopplingen har monteras rätt (Se bilderna i styetket INSTALLATION). 25. Vänd dig till ett auktoriserat servicecenter.
7. Onormal oljud. 26. Insugsfiltret igensatt. 27. Inloppsvattnets temperatur erforhög. 28. Inlopps- ell matningsventilerna er igensatta er- slitna. 29. Slitna lager.	26. Demontera och rengör filtret (se styetet "UNDERHÄLL") 27. För temperaturen till under 40°. 28. Vänd dig till ett auktoriserat servicecenter. 29. Vänd dig till ett auktoriserat servicecenter.
8. Vatten i olian. 30. Tättning	31. Vattenläckage frän kopplingen slang-pistol (ej model- ler med slang och pistol fömrtonderate). 32. Luft i vattentillförseln. 33. Vattenläckage frän pistolen. 34. Vattenläckage frän pumpen.
9. ROnormala omstarter av maskinen med släpt pistol (versioner med A.S.S.).	31. Vattenläckage frän kopplingen slang-pistol (ej model- ler med slang och pistol fömrtonderate). 32. Luft i vattentillförseln. 33. Vattenläckage frän pistolen. 34. Vattenläckage frän pumpen.	31. Dra öt kopplingen med hjälp av två skiftnycklar. 32. Ge maskinen korrekt vattenförsörjning. 33. Vänd dig till ett auktoriserat servicecenter. 34. Vänd dig till ett auktoriserat servicecenter
10. Maskinen suiger inte upp rengöringsmedel.	35. Tom tank. 36. Lansens relage i högtrycksläge (om finns). 37. Den genomskinliga insugsslangen er skadad aller har lossnat.	35. Fyll på tanken. 36. Ställ det i lögtrycksläge genom att föra reglaget i riktning mot munstycket. 37. Koppla om slangen. Om problemet kvarstår vänd dig till ett auktoriserat servicecenter.
11.ANär strömbrutyanten for brännaren trycks in startup inte varmepannan.	38. Brönslébrist. 39. Brönsléflätret igensatt. 40. Brönslapumpen blockerad er bränd. 41. Termostat trasig. 42. Tömming vid start otillräcklig er helt fränvarande. 43. Elektrode ej på rätt avständ	38. Kontrollera nivān i tanken och kontrullera att insugsröret aryl rent. 39. Byt ut linjefiltret. 40. Byt ut den. 41. Byt ut den. 42. Vänd dig till ett auktoriserat servicecenter. 43. Vänd dig till ett auktoriserat servicecenter.

INDEKS str.
UVOD 73
SIMBOLI 73
SIGURNOST 73
RUKOVANJE 74
NJEGA I ODRŽAVANJE 76
JAMSTVENI UVJETI 76
ODBACIVANJE 76
POMOC KOD SMETNJI 77
LIK 84-85

UVOD

> PREDVIDENA UPORABA

• Urečaj se koristi za pranje vanjskih povrsina kad je za uklanjanje prljavstine potrebna uporaba vode pod tlakom.
• S dodatnim dijelovima moze se provoditi ciscenje pjenom, pjeskarenje, kao i pranje rotacijskom Četkom koja se stavlja na pištolj.
  Performanse i jegnestavnost uporabe cine ovaj uredaj idealnim za NEPROFESIONALNU uporabu.

> TEHNICKI PODACI
