BRUGSANVISNING Rio 1108 Lavor

Oversaettelse af de originale instruktioner

INDHOLD Side.
INTRODUktion 58
SYMBOLER 58
SIKKERHED 58
ANVENDELS 59
VEDLIGEHOLDELS RENGØRING 61
GARANTIBETINGELSER 61
SKROTNING 61
UDBEDRING I TILFAELDE AF FEJL-FUNKTION	62
FOTOSERIEN 84-85

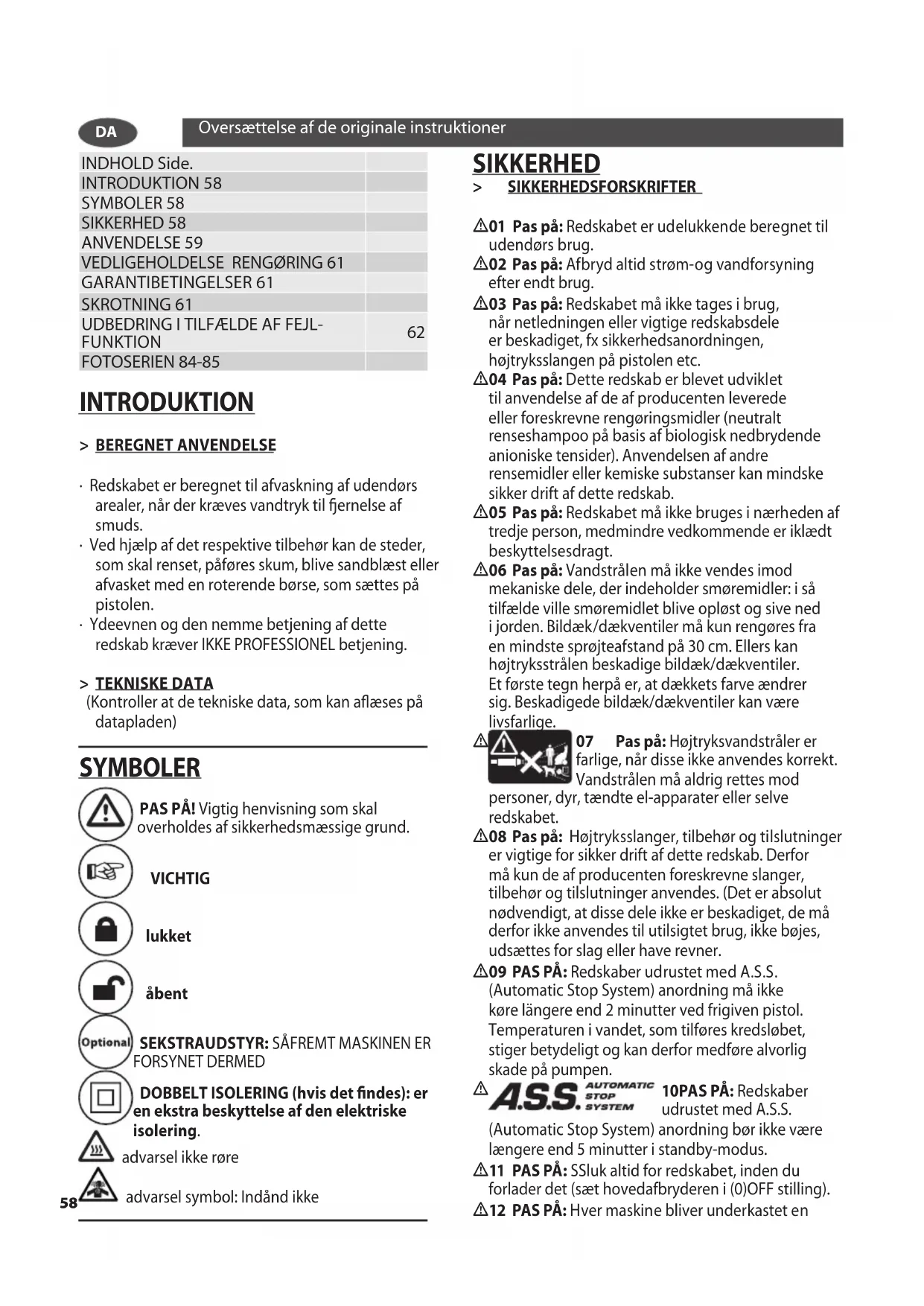

INTRODUKTION

>BEREGNET ANVENDELS

• Redskabet er beregnet til afvaskning af udendørs arealer, när der kræves vandtryk til fjernelse af smuds.
• Ved hjælp af det respektive tilbehør kan de steder, som skal renset, paføres skum, blive sandblæst eller afvasket med en roterende børse, som sættes pa pistolen.
• Ydeevnen og den nimme betjening af detteredskab kræver IKKE PROFESSIONEL betjening.

> TEKNISKE DATA

(Kontroller at de tekniske data, som kan aflaeses pa datapladen)

SYMBOLER

PAS PA! Vegtig henvisning som skal overholds af sikkerhedsmaesige grund.

VICTIG

lukket

abent

[Optional]

1. SEKSTRAUDSTYR: SÄFREMT MASKINEN ERDS
2. FORSYNET DERMED

DOBBELT ISOLERING (hvis det findes): er en ekstra beskyttelse af den elektriske isolering.

advarelikkerore

advarel symbol: Indånd ikke

SIKKERHED

> SIKKERHEDSFORSKRIFTER

01 Pas pa: Redskabet er udelukkende beregnet til udendors brug.

02 Pas p: Afbryd altid strom-og vandforsyning after endt brug.

03 Pas pa: Redskabet ma ikke tages i brug, nr netledningen aller vigtige redskabsdele er beskadiget, fx sikkerhedsanordningen, hjtryksslangen pa pistolen etc.

04 Pas pa: Dette redskab er blevet udviklet til anvendelse af de af producenten leverede eller foreskrevne rengøringsmidler (neutralt renseshampoo pa basis af biologisk nedbrydende anioniske tensider). Anvendelsen af andre rensemidler erller kemiske substanser kan mindske sikker drift af dette redskab.

05 Pas pa: Redskabet mä ikke bruges iærheden af tredje person, medmindre vedkommene er iklaedt beskyttelsensdragt.

06 Pasp: Vandstralen makuke vendes imod mekaniske dele, der indeholder smoremidler: i sa tilfelse ville smoremidlet blive oplost og sive ned i jorden. Bildek/dakventiler ma kun rengores fra en mindste sprjteafstand pa 30 cm. Ellers kan hojtryksstralen beskadige bildek/dakventiler. Et forste tegn herpa er, at daekets farve andrer sig.Beskadigede bildek/dakventiler kan vare liysfarlige.

07 Pas pa: Hojtryksvandstraler er farlige, nar disse ikke anvendes korrekt. Vandstralen ma aldrig rettes mod r, tandte el-apparater eller delve

08 Pas p: Hojtryksslanger, tilbeh or og tilslutninger er vigtige for sikker drift af dette redskab. Derfor ma kun de af producenten foreskrevne slanger, tilbeh or og tilslutninger anvendes. (Det er absolut nadvendigt, at disse dele ici er beskadiget, de ma derfor ici anvendes til utilsiget brug, ici bojes, udsættes for slag ellher have revner.

09 PAS P:A: Redskaber udrustet med A.S.S. (Automatic Stop System) anordning ma ikke køre langere end 2 minutter ved frigiven pistol. Temperaturen i vandet, som tilfores kredsløbet, stiger betydeligt og kan derfor medføre alvorlig skade på pumpen.

AUTOMATIC

STOP

SYSTEM

10PAS PÅ: Redskaber

udrustet med A.S.S.

(Automatic Stop System) anordning bør ikke vaere laengere end 5 minutter i standby-modus.

11 PAS PA: Ssluk altid for redskabet, inden du forlader det (sæt hovedafbryderen i (0)OFF stilling).
12 PAS PA: Hver maskine bliver underkastet en

slutkontrol under anvendelsbetingelser. Det er derfor normalt, at der er vandraber i redskabet.
13 PAS P:A: Vær opmærksom pa, at stromforsyningsledningen ikke bliver beskadiget. Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, af servicecentret eller af kvalificeret personale for at forebygge eventuelle risici.
14 PAS PA: Væsken i maskinen er under tryk. Hold godt fast om sprejtepistolen for at imdega reaktionskraften. Der mA kun anvendes den medleverede højtryksdyse.
16 PAS P: Produktet m: ikke anvendes af børn erler af personer med nedsatte fysiske ell mentale evner ell som icke har tilstrakkelig erfaring og kendskab til produktet, indtil de har modtaget passende traning ell instruktioner.
17 PAS P: Børn ma ikke lege med produktet, Heller...,
18 PAS PA: Rengoringsmaskinen ma under ingen omstendigheder saettes i gang, for hojtryksslangen er brevet rullet welt ud.
19 PAS PA: Pas pa, at rengoringsmaskinen ikke vælter,ningar slangen rulles op erler ud.
20 PAS P: Narslangen rules ud ell er op, skalmaskinen vare slukket, og slangen kal vare udentryk (ude af Funktion).
21 PAS PA: Risiko for eksplosion. Sprøjt ikke brændbare væsker.
22 PAS P: For at garantere sikkerheden af maskinen ma kun benyttes originale resedede fra producenten eller godkendt af producenten
23 PAS P: Stralen mä ikke rettes mod sig selv eller tredje person for at rense sko eller beklaedning.
24 PAS P: Lad参加会议, der skal bruges af born erler uvede, folk参加会议 at anvende udstyret.
XZ PASPA: Apparatet er ikke egnet til drikkevand forbindelse.
× X PASPA:Fjern apparatet stik fra strormforsyningsstikket for der udfores vedligeholdeseindgreb ellre renrgring.
XJ PAS PA: Uhensigtsmaesige forlaengerledninger kan vare farlige.
XJ PAS PA: Ved anvendelse af en forlaengerledning skal bade stikdansen og stikket vere vandtaet.
PAS P: Under Funktion undg at anbringe maskinen p omrder hvor der icke er tilstrakkelig udluftning og undga ogsa at dække den til..
△PAS PÅ: Undgå at bruge apparatet under regnen og at rette strålen mod selve maskinen.
△PAS PÅ: Må ikke bruge enheden på brændbare overflader.
PASPA:

• UNDGÅ AT RØRE VED APPARATET MED VÄDE HÆNDER OG MED BARE FÖDDER
• TRÄK ALDRIG PÄ FORSYNINGSKABLET ELLER PÄ SELVE APPARATET FOR AT FJERNE STIKKET FRA STIKDÄSEN
• HVIS STRØMFORSYNINGEN SVIGTER UINDER BRUG AF MASKINEN, SLUK FOR DEN (OFF) AF SIKKERHEDSGRUNDE.

> SIKKERHEDSANORDNINGER

PAS P:A: Pistolen er udrustet med en sikkerhedslås. For at forhindre utilsigtet Åbning af pistolen er det derfor meget vigtigt, at sikkerhedsläsen bliver indkoblet, sö snart redskabet ikke er i brug.
- Sikkherhedsanordninger: Sprøjtepistol med sikkerhedslås, maskine med overlastsikring (klass 1), pumpe med omløbsventil eller stopanordning.
- Sikkerhedstasten på pistolen tjener ikke til spæring af armen under arbejde, men mod utilizesitet aktivering.
PAS PAA: Dette apparat er forsynet med en motor overbelastingsikring. I tilfaelde af atijke udloses -vent et par minutter, aller alternativ, afbryd apparatet og tilslut det igen. I tilfaelde af at fejlen gentager sig, aller apparatet ikke starter igen, skal apparatet indleveres til service hos forhandleren.

>STABILITET

PASPA: Maskinen skal holds pa en vandret base, sikker og stabil.

ANVENDELS

BESKRIVELSE APPARATET

Se sd.3-4-5.

MONTERING APPARATET

Se sd.2.

INSTALLERING

Se fig. A

• Kontroller, at hovedafbryderen er i position "OFF" (0), og at vandfilteret er indsat i pumpens indgangsslange (INLET).
• Lynkoblingen skrues til manuelt, Eden at bruge redskaber.
  Vandets forsyningsslange tilsluttes lynkoblingen. Slangens indvendige diameter skal mindst vaere pa 13mm (1 / 2^ )
• Hojtryksslangen tilsluttes pumpens udgangsslange (OUTLET). Hojtryksslangens kobling kal trykkes til bunds, og derefter skrues den til manuelt,.uden at bruge redskaber.
• Hjtryksslangen tilsluttes pistolen ved.

DA

• Abn vandhanen fuldstendigt. Vandets temperatur ma under ingen omstendigheder vare lavere end 40^

VIGTIGT: højtryksrenseren skal altid arbejde med rent vand, for at undgå skader på delve højtryksrenseren

• Frigiv pistolens sikkerhedsstop og hold aftrækeren nedtrykkekt mens vendet strømmer ud, til hele luften er sivet ud.
  Lansen indfores i pistolen.
• Stikket saettes ind i stikdäsen.

For at starte maskinen, trykkes pistolens aftrækkeren og hovedafbryderen stilles smtidig på "ON" (I).

PAFYLDNING

Tanken falde med den type brændstof, der er angivet på skiltet med de tekniske data (fig. 3).Tanken ma aldrig Iobe tør under Funktionen, for at undgå skader på dieselpumpen.

PASPA: Brug af uegnede brændstoffer kan vaere farlig.

Tanken til rengøringsmidler fyldes med de tilrådede Produktter, der er egnet til den valgte vask.

PASPA: Brug kun flydende rengoringsmidler og undgåprodukter der er syrlige aller meget alkaliske. Brug kun flydende rengoringsmidler og undgåprodukter der er syrlige aller meget alkaliske

> IDRIFTTAGNING

Se fig. B

Til koldtvandsvask:

hovedafbryderen er i position 2 (1) ON 已

Til varmtvandsvask:

hovedafbryderen er i position 1 (I) ON

PAS PÅ: Apparatet er ikke egnet til drikkevand forbindelse.

Hojtryksreseren ma kun tilsluttes direkte til den offentlige vandforsyning, hvis der er installereret en modlobsanordning i vandforsyningslangen i overensstemmelse med geldende normer. Sorg for at slangen har en diameter på mindst 0 13 mm og at den er forstarket.

PASPA: Vandet har passeret en tilbagestromnings anordning, og ma ikke bruges

som drikveand.

VIGTIGT: Sug kun filtreret aller rent vand op. Aftapningshanen skal have en vandforsyningskapacitet på det dobbelte af pumpens maksimale effekt.
- Minimumseffekt: 15 l/min.
- Det indførte vands maksimumstemperatur: 40^
- Det indforte vands maksimumstryk: 1Mpa
Tilslut højtryksrenseren sæ tæt som muligt på vandfor-syningshanen.

Manglende overholdelse af de ovennævnte anvisninger kan medføre alvorlige mekaniske skader på pumpen samt at garantien bortfalder.

Tilforsel fra den almindelige vandforsyning

• Tilslut en gummislange for vandtilforsel (medfolger化进程) mellem apparatets vandtilforselsabning og vandforsyningshanen.
  Abn for vandhanen.

Vandtilforsel fra en aben tank

• Skru koblingsleddet på vandtilforselsabningen løs.
• Skru vandtilforselsslangen med filter (medfolger化进程) på apparatets koblingsled for vandtilforsel.
• Sænk filteret ned i tanken.
  Luk luften ud af apparatet for brugen.
• Skru hojtryksgummislangen los fra apparatets hojtrykstilkobling.
• Tænd for apparatet og lad det køre, indtil vandet, der lober ud, er fri for bobler fra højtrykstilkoblingen.
• Sluk for apparatet og skru hojtryksgummislangen paigen.

>STRØMFORSYNING

• Redskabets el-tilslutning skal foretages iht. Norm IEC 60364-1.
  VIGTIG: Kontroller inden tilslutning af redskabet, at angivelserne pa typeskiltet er i overensstemmelse med nettilslutningen og at stikdasen er sikret via et HFlrelæ med en responsfolsomhed pa under 0,03 A-30 ms.
• Hvis apparatstikket ikke passer til den eksisterende stikdase, på这部分 udskiftes af en autoriseret elektriker.
• Redskabet må ikke bruges ved en temperatur under 0^ , när det er udrustet med en slange af PVC (H V-F).

XJ PAS P: Uhensigtsmaessige forlangerledninger kan vare farlige.
XJ PAS P:A: Ved anvendelse af en forlangerledning skal bade stikdansen og stikket vare vandtaet. Samtidig skal ledningen vare iht. nedenstaende

dimensioner.

	<16 A <25 A
<20 m ø 1,5 mm	2 14 AWG	ø 2,5 mm² 12 AWG
20 m - 50 m ø	2,5 mm² 12 AWG	ø 4,0 mm² 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (safremt maskinen er for-synet dermed)

ANMÄERKNING: Denne højtryksrenser er udrustet med en A.S.S. (Automatic Stop System) anordning, som udkobler renseren under en omløbsfase. Renseren startes med tryk på (I)"ON" knappen og afterfolgende tryk på aftrækkeren på pistolen: A.S.S. anordningen sikrer start og automatisk udkobling af renseren, nag aftrækkeren slippes. Sikkerhedsanordningen på pistolaaftrækkeren bør derfor lases after aflsuttet brug for at forbindre utilsigtet start af højtryksrenseren.

• Selvstart af højtryksrenseren.uden aktivering af pistolen kan fx skyldes luftbobler i vandet. Ved stilstand under 5 minutter ma hjtryksrenseren ikke afterlades.uden opsyn.I givet fald skal hovedafbryderen sættes i (0)OFF stilling.

• Kontroller højtryksslangen mellem apparat og den tilsluttepe pistol for korrekt forbindelse.

>VEDARBEJDETSAFSLUTNING

se fig. Indstil afbryderen pa position "OFF" (0), og Vent at vendet er kølet helt af, for at forekomme kalkaflejringer og overophedning af spiral og kedel, som altid er farlige.

VIGTIGT: När maskinen er slukket, skal højtryksslangen altid tommas ud, ved at abne pistolen.

VEDLIGEHOLDELSRENGORGING

× × PASPA: Fjern apparatet stik fra strormforsyningsstikket for der udfores vedligeholdeseindgreb aller rengoring.
PAS PÅ: Sænk ikke apparatet ned i vand for at rengørdet og brug heller ikke vandspuling pa det. Brug ikke oplosningsmidler eller skrappe rengringsmidler.
Rengor ydersiden af maskinen med en torklud.
- Maskinen skal altid vare godt rengjort for at luftent til afkoling frit kan strommé ud fra mundingerne.
- Rengöring af vandfilteret: Vandfilteret skal kontrolleres og rengøres regelmæssigt for at sikre en korrekt Funktion af pumpen For at fjerne filteret fra

DA

pumpen anvendes en tang, og derefter skylles det omhyggeligt under rindende vand.

• Rengøring af dyse: En tilstoppet dyse kan medføre Funktionsfejl pa maskinen, den bor derfor rengores regelmaessigt. Maskine slukkes og lansen fjernes. Dysen rengores med den medfolgende nal. Larsen skylles under rindende vand.
• Hvis pumpens oliestand skal genoprettes, anvendes en Vegetabilsk olie med SAE 20W40 -grad.Kapacitet:70g.
• Dieselolieffilteret kontrolleres ved regelmæssige mellelemrum, hvis det er nedslidt eller alt for snavset, udskiftes det.

> OPBEVARING

se fig. D

• Flyt koretojet kun ved at gribe fat i barehhandtaget placeret på motorhovedet..
• Hold enheden og tilbehør på et短时间内, sikkert sted, utilgængeligt for ørn.

GARANTIBETINGELSER

Alle vore apparater gennemgår omhyggelige afprøvninger for levering og garantien dækker fabrikationsfej i overensstemmelse med gældende normer. Garantien gælder fra købsdato.

Garantien omfatter称之: Bevægelige slidtagedele.
- Gummidele, kulbørster, filtr, og ekstraudstyr, optional tilbehør. - Tilfældigeeller transportskader.
Uagtpågivenhed eller forkert handtering, forkert elle usagkyndig drift og installation af redskabet. Evt.
rengøring af质地tilbehør er ikke omfattet af garantien, tilstoppe dyser og filtr, blokerede på grund af kalkaflejringer.

Maskinen er kun beregnet til hobbybrug og IKKE TIL PROFESSIONEL ANVENDELSE: garantien dækker ici for anvendelse udobertil privat brug.

SKROTNING

Som indehaver af et elektrisk eller elektronisk apparat, forbyder loven dig (i overensstemmelse med EU direktivet 2002/96/EF ad 27,januar 2003) at skrotte dette produit og dets elektriske/elektroniske udstyr som fast husholdningsaffald. Du er derfor forpligtet til at anvende de pageldende indsamlingscentre.

Det er ogsa muligt at bortskaffe Produktet direkte hos forhandleren, hvis du kober et nyt produit, der svarer til det bortskaffede produit.

UDBEDRING I TILFÄELDE AF FEJLFUNKTIO

FEJL	MULIG ARSAG AFHJELPNING
1. Den elektriske pumpevil-ieke starte afterat have trykket pāknappen	1. Stikket er sat)därlicht ind i stikdāsen.2. Den elektriske stikdäse fungener ikke.3. Netværkets spænding erutilstrækkelig.4. Det elektriske forlængerkabel er ikkeegnet5. Pumpen er blokeret.	1. Sæt stikket korrekt ind i stikdāsen.2. Få en elektriker til at kontrollere stikdāsen.3. Kontroller at el-systemet er passende.4. Se afsnittet angænde den elektriske tilslut-ning.5. Stil afbryderen på ON mens pistolens greb holdses nedtrykkekt, hvis problemet ikke er løst,ret henvendelsetil et autoriseret servicecenter.
2. Maskinen starter,men vendet strøm-mer ikke ud.	6. Pumpe, rør og udstyr er nedfrosset.7. Manglende vandforsyning.8. Tilstoppet vandfilter.9. Tilstoppet dyse.	6.Optøpumpe og slanger.7. Forbind maskinen til vandværket og abn for hanen.8. Fjern og rengør filtreter (se afsnittet“VEDLIGEHOLDELS”).9.Fjern lansen fra pistolen og rengør dysen medden medfolgende näl.
3. Den elektriske pumpedrejer, men der er ikketryk.	10.Utilstrækkeligt vand.11.Tilstppet indsugningsfilter.12.Trykjusteringsventilen (ekstraudstyr) er i position forminimumstryk.13.Lansens dyse er nedslidt14.Indsugnings-eller udsugningsventilerne er tilstoppe deller nedslidte.	10.Kontroller, at ydelsen mindst er på 12 l/min.11.Fjern og rengør filtreter (se afsnittet“VEDLIGEHOLDELS”).12.Og trykket ved at skrue kuglegrebet til.13.Udskift lansen.14.Ret henvendelse til et autoriseret servicecenter.
4. Uregelmæssigtarbejdstryk.	15.Lansens dyse er nedslidt erller snavset.16.Tilstedevarelse af luftI Forsyningsvandet.17.Tilstppet indsugningsfilter.18.Indsugnings-eller udsugningsventilererne tilstoppe erller nedslidte.19.Taŋningerne er nedslidte.20.Taŋningerne per trykusteringsventilerne er nedslidte.	15.Fjern lansen fra pistolen og rengør dysen medden medfolgende näl.16.Sorg for at vandforsyningen til maskinen er korrekt.17.Fjern og rengør filtreter (se afsnittet“VEDLIGEHOLDELS”).18.Ret henvendelse til et autoriseret servicecenter.19.Ret henvendelse til et autoriseret servicecenter.20.Ret henvendelse til et autoriseret servicecenter.
5. Motoren standerspludseligt.	21.Maskinen fejstrømsafbryder er aktiveret.22.Det elektriske forlængerkabel er Ikke egnet.	21.Lad motoren kole af i nogle minutter..Hvis fejlenvedbliver re henvendelse til et autoriseret servicecenter.22.Sei afsnitet angånde den elektriske tilslutning.
6. Maskinen lækkervand.	23.Kabelprulleren (ekstraudstyr) lækker.24.Forsyningskoblingen lækker.25.Pumpen lækker.	23.Spænd koblingerne, hvis fejlenvedbliver re henvendelse til et autoriseret servicecenter.24.Kontroller, at kobingen er korrekt monteret(Se figurerne i afsnitet INSTALLATION).25.Ret henvendelse til et autoriseret servicecenter.
7. Unormal stoj.26.Tilstoppetindsugningsfilter.27.Indgangsvandet er alt for varmt.28.Indsugnings-eller udsugningsventilererne tilstoppe erller nedslidte.29.Nedslide leier.	26.Fjern og rengør filtreter (se afsnitet “VEDLIGEHOLDELS”).27.Indst temperaturen til under 40°C.28.Ret henvendelse til et autoriseret servicecenter.29.Ret henvendelse til et autoriseret servicecenter.
8. Der er vand i olien.30.Nedslidte tæningsinge.30.Ret henvendelse til et autoriseret servicecenter.
9. När pistonen er udlostearterer maskinenufrivilligt (versionermed A.S.S.).	31.Vandlækage fra forbindselen mullem slangogpistol (undtagen for de modeller, hvor flange ogpistol allerede er tilsluttet).32.Der er luft i Forsyningsvandet.33.Vandlækage fra pistolon.34.Vandlækage fra pumpen.	31.Spænd forbindelsen ved brug af 2 universalsnogler.32.Sorg for at vandforsyningen til maskinen er korrekt.33.Ret henvendelse til et autoriseret servicecenter.34.Ret henvendelse til et autoriseret servicecenter.
10. Maskinen opugsiferkke rengøringsmidlet.	35.Tanken er tom.36.Lansen greb er i hjorytk Position (ekstraudstyr).37.Den lille gennemsigtige indsugningsslange er beska-diget er alkoblet.	35.Fyld tanken op.36.Stil den i lavtryksposition ved at trækkeKuglegrebet i dyssents retting.37.Forbind den lille slange. Hvis fejlenvedbliver,ret henvendelse til et autoriseret servicecenter.
11. Kedlen tændesIkkefter at have aktiverertbrænderens afbryder	38.Der mangler dieselolie39.Tilstoppet dieseloliefilter40.Dieseloliepume blrokeret er nedbrændt41.Fejlagtig termostat42.Utdlstrækkelig er mänglene tændingsnict43.Elektrodernes afstand er ukorrekt	38.Kontroller tankens niveau og rengøringen af den stive indsugningslange39.Udskift linjefilteret40.Udskift den41.Udskift den42.Ret henvendelse til et autoriseret servicecenter.43.Ret henvendelse til et autoriseret servicecenter.
