Motoreffekt	1 100 W
Sugeffekt motsvarande	1 800 W
Tankvolym	25 liter
Tankmaterial	Rostfritt stål
Typ av sug	Vatten och damm (multifunktion)
Vikt utan tillbehör	8,7 kg
Mått (L x B x H)	420 x 380 x 625 mm
Kabellängd	5 m
Längd på flexibel slang	2,2 m
Diameter anslutning tillbehör	35 mm
Matningsspänning	220-244 V / 50-60 Hz
Filtertyp	Plisserat platt filter med avtagbar kassett
Filterreferens plisserat filter	2.863-005.0
Integrerad filterrengöring	Ja
Blåsfunktion	Ja
Integrerad förvaring av tillbehör	Ja
Stötskydd	Ja
Parkeringsläge	Ja

Vanliga frågor - MV 5 Premium Kärcher

Kan man suga upp vatten med Kärcher MV 5 Premium?

Ja, MV 5 Premium är en multifunktionell våt- och torrdammsugare. Dess behållare i rostfritt stål på 25 liter klarar av att suga upp vätskor utan risk för korrosion. Innan du suger upp vatten, ta bort filterpåsen i fleece och behåll endast det platta veckade filtret på plats.

Vad är kapaciteten på MV 5 Premiums behållare?

Behållaren har en volym på 25 liter, tillverkad i rostfritt stål. Denna kapacitet möjliggör långa arbetspass utan frekvent tömning, oavsett om det handlar om byggdamm, lättare skräp eller vätskor.

Hur rengör man det platta veckade filtret?

Det platta veckade filtret (referens 2.863-005.0) tas ut via sin avtagbara kassett. Knacka det över en soptunna för att ta bort dammet, eller skölj det med rent vatten. Låt det torka helt innan du sätter tillbaka det för att undvika motorskada.

Är filterpåsen i fleece obligatorisk?

Nej. Filterpåsen rekommenderas för att suga upp fint damm: den skyddar det veckade filtret och underlättar tömning. För att suga upp vätskor eller grovt skräp, ta bort påsen och använd endast det veckade filtret. Suga aldrig upp vätskor med påsen installerad.

Hur använder man blåsfunktions på MV 5 Premium?

Anslut den flexibla slangen till blåsuttaget som anges på apparatens kropp (motsatt riktning mot sugning). Denna funktion är praktisk för att blåsa bort löv, sågspån eller skräp i svåråtkomliga områden. Se manualen för att hitta den exakta öppningen.

Varför minskar sugkraften under användning?

Den vanligaste orsaken är ett igenkloggat veckat filter. Stoppa apparaten, ta bort filterkassetten och rengör den. Kontrollera också att behållaren inte är full och att den flexibla slangen eller rören inte är blockerade. Regelbundet underhåll av filtret håller prestandan optimal.

Hur tömmer man behållaren efter att ha sugit upp vätskor?

Koppla ur dammsugaren innan någon hantering. Lås upp fästklämmorna för att separera motorns huvud från behållaren. Töm behållaren i rostfritt stål i en diskho eller utomhus, och skölj den vid behov. Torka den innan du sätter ihop apparaten igen.

Vilka tillbehör är kompatibla med MV 5 Premium?

MV 5 Premium accepterar tillbehör med standardkoppling på 35 mm. Munstycken, platta sugrör, borstar och rörförlängningar från Kärcher som är kompatibla med serierna MV 4, MV 5, MV 6, WD 4, WD 5, WD 6 kan användas. Besök den officiella webbplatsen karcher.com för en komplett lista.

Hur förvarar man tillbehören på apparaten?

MV 5 Premium har ett tillbehörsförvaringssystem på apparatens kropp samt en dedikerad förvaringshylla. Det 3-i-1 bärhandtaget underlättar förflyttning av apparaten med fastsatta tillbehör.

Hur lång är kabeln och den flexibla slangen?

Strömkabeln är 5 meter lång och den flexibla slangen 2,2 meter. Denna kombination ger en bra arbetsräckvidd utan förlängning för vanliga användningar i verkstad eller garage.

Kan MV 5 Premium användas utomhus?

Ja, apparaten är lämplig för verkstäder, garage, trädgårdar och terrasser. Undvik att utsätta den för direkt regn eller att sänka ner den i vätska. Förvara den på en torr plats mellan användningarna för att bevara motorn och tätningarna.

Vad är den faktiska strömförbrukningen för MV 5 Premium?

MV 5 Premium förbrukar 1 100 W, vilket är 25 % mindre än de äldre Kärcher-modellerna på 1 800 W, samtidigt som den erbjuder motsvarande rengöringskraft tack vare det förbättrade veckade filtret. Den fungerar på elnätet 220-244 V / 50-60 Hz.

BRUKSANVISNING MV 5 Premium Kärcher

Sugeslangetilslutning

Figur B1

(med omstillingshåndtak)

Figur B1

del av leveransen, mulig tilbehør

1 Sugeslangetilkobling

Figur B1

Merk: Ved å ta av håndtaket kan tilbehør også settes direkte på sugeslangen.

Anbefaling: For suging av gulv, sett håndtaket på sugeslangen.

18

Sugerør 2 × 0,5 m

Figur B1

→ Sett sammen begge sugerørene og koble til håndtaket.

19

Gulvmunnstykke (med omkoblingsspak)

Figur B1

För praktisk omkoppling mellan torrt och vått smuts:

→ Stäng av maskinen.

Figur F1

→ Sätt golvdysan i parkeringshållaren.

Efter användning

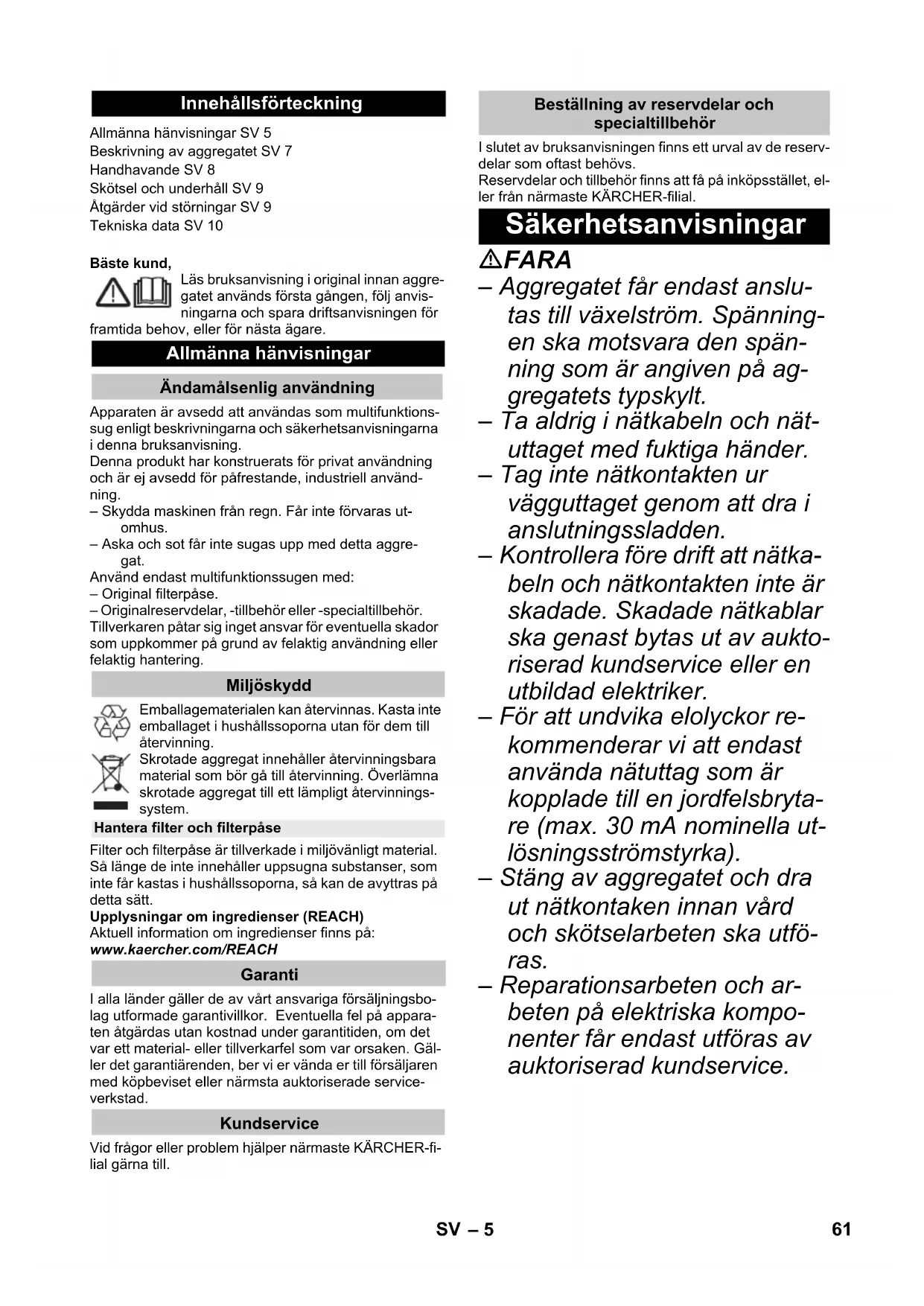

Innehållsförteckning

Allmänna hänvisningar SV 5

Beskrivning av aggregatet SV 7

Handhavande SV 8

Skötsel och underhåll SV 9

Åtgärder vid störningar SV 9

Tekniska data SV 10

Bästa kund,

Läs bruksanvisningen i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för

framtida behov, eller för nästa ägare.

Allmänna hänvisningar

Ändamålsenlig användning

Apparaten är avsedd att användas som multifunktionssug enligt beskrivningarna och säkerhetsanvisningarna i denna bruksanvisning. Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning. - Skydda maskinen från regn. Får inte förvaras utomhus. - Aska och sot får inte sugas upp med detta aggregat.

Använd endast multifunktionssugen med:

• Originalfilterpåse.
• Originalreservdelar, -tillbehör eller -specialtillbehör. Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Hantera filter och filterpåse

Filter och filterpåse är tillverkade i miljövänligt material.

Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I alla länder gäller de garantivillkor som utformats av vårt ansvariga försäljningsbolag. Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var material- eller tillverkningsfel som var orsaken. Gäller det garantärenden, ber vi er vända er till försäljaren med köpbeviset eller närmaste auktoriserade serviceverkstad.

Kundservice

Vid frågor eller problem hjälper närmaste KÄRCHER-filial gärna till.

Beställning av reservdelar och specialtillbehör

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på inköpsstället, eller från närmaste KÄRCHER-filial.

• Aggregatet får endast anslutas till växelström. Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.
• Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.
• Ta inte nätkontakten ur vägguttaget genom att dra i anslutningssladden.
• Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.
• För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominell utlösningsströmstyrka).
• Stäng av aggregatet och dra ut nätkontakten innan vård- och skötselarbeten ska utföras.
• Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice.

riangle VARNING

• Denna apparat är ej avsedd att användas av personer med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera den, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vilka faror som kan uppstå vid användningen av apparaten. Barn får endast använda apparaten om de är över 8 år gamla och om de befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vilka faror som kan uppstå vid användningen av apparaten. Barn får inte leka med apparaten. Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.
• Rengöringen och användarunderhållet får inte utföras av barn om de inte står under uppsikt.
• Håll förpackningsfolien borta från barn, risk för kvävning!
• Stäng av maskinen efter varje användning och före all form av rengöring/underhåll.
• Brandrisk. Sug inte upp brännande eller glödande föremål.
• Användning av aggregatet i utrymmen med explosionsrisk är förbjuden.
• Stäng omedelbart av maskinen och dra ur el-kontakten om skum bildas eller vätska tränger ut!
• Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.

Vissa ämnen kan, genom uppvirvling med sugluften, bilda explosiva ångor eller blandningar! Sug aldrig upp följande substanser:

• explosiva eller antändliga gaser, vätskor eller damm (reaktivt damm)
• reaktiv metall-damm (ex. aluminium, magnesium, zink) tillsammans med starkt alkaliska och sura rengöringsmedel
• outspädda starka syror och lut
• organiska lösningsmedel (ex. bensin, färgförtunning, aceton, uppvärmningsolja).

Dessutom kan dessa ämnen angripa materialet i aggregatet.

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjlig farlig situation som kan leda till svåra personskador eller döden.

△FÖRSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjlig farlig situation som kan leda till materiella skador.

Beskrivning av aggregatet

Figurer och bilder finns på kartongens utfällbara sidor!

Denna bruksanvisning beskriver den multifunktionssug som finns avbildad på det främre omslaget. Bilderna visar den maximala utrustningen. Beroende på modell förekommer skillnader i utrustning och levererade tillbehör.

Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade. Kontakta återförsäljaren om skador uppkommer vid transporten.

• I leveransen ingår möjliga tillbehör

Sugslangsanslutning

Bild B1

För att ansluta sugslangen vid uppsugning.

2 Strömbrytare (PÅ/AV) (utan inbyggt eluttag)

Bild B3

Position I: Uppsugning eller utblåsning. Position 0: Aggregatet är avstängt.

2 Strömbrytare (PÅ/AV) (med inbyggt eluttag)

Bild 3

Position MAX: Suga eller blåsa. Position MAX: Suga med anslutet elverktyg. Effektreglering: Reducera vid behov sugeffekten vid sugning, utblåsning eller vid arbete med ett elverktyg. Läge 0: Maskin avstängd. Elverktyget försörjs med spänning.

3 Aggregatets kontakt

Observera: Observera maximal anslutningseffekt (se kapitel "Teknisk data").

Bild C2 För att ansluta ett elverktyg

4 Blåsanslutning

Bild E1

Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktiverad.

5 Filterrengöringsknapp

Bild D1

För det integrerade plattfiltret rengöring.

Observera: Tryck inte på plattfiltret när det är vått.

6 Greppfördjupning

→ Efter uppspänning, ta tag i maskinhuvudet i greppfördjupningen och ta loss det.

7 Bygelhandtag

Bild A1

Bygelhandtaget fungerar som spärr både för maskinhuvudet och behållaren. För att lossa bygeln, vrid den hela vägen framåt tills spärren är fri. → Ta tag i maskinhuvudet i greppfördjupningen och ta loss det.

8 Filterkassett och upplåsningsknappen

Bild H1

Bild H2

För att göra rent filtret, tryck på upplåsningsknappen, fäll ut filterkassetten och ta ur den.

9 Tillbehörshållare

Bild G2

→ Tillbehörsfästet möjliggör förvaring av sugrör och sugmunstycken på maskinen.

10 Kabelkrok

Bild G2

För förvaring av nätkabel.

11 Parkeringsposition

Bild F1

För avställning av golvmunstycket vid avbrott i arbetet.

12 Styrrulle

Bild A1

Vänd behållaren, tryck in styrrullar i öppningarna på botten av behållaren, till anslag.

13 Avtappningsskruv

Bild G1

Avtappningsskruven är till för att snabbt och enkelt tömma ur smutsvatten i behållaren. För att underlätta tömningen, tippa behållaren framåt.

14

Filterbehållare


Anvisning: Ingen filterpåse får användas vid våtuppsugning!

15

Plattfilter

(sitter redan i maskinen)

OBSERVERA

Arbeta alltid med isatt plattvecksfilter, även vid våt- och torruppsugning!

16

Sugslang med skarvstycke


Tryck in sugslangen i anslutningen på apparaten så att den hakar fast. Ta loss den genom att trycka på spärren med tummen och dra ut slangen.

Observera: Tillbehör som t.ex. sugborstar (tillval) kan sättas direkt på skarvstycket och därmed anslutas till sugslangen.

För bekvämt arbete även i trånga utrymmen.

Det avtagbara handtaget kan vid behov placeras mellan tillbehör och sugslang.

Se position 17.

Rekommendation: För att suga upp smuts från golv, sätt handtaget på sugslangen.

17

Avtagbart handtag


Anslut handtaget till sugslangen tills den hakar fast.


För att ta av handtaget från sugslangen, tryck ner spärren med tummen och dra av handtaget.

Observera: Genom att man tar av handtaget kan man sätta på tillbehör direkt på slangen.

Rekommendation: För att suga upp smuts från golv, sätt handtaget på sugslangen.

18

Sugrör 2 × 0,5 m


Sätt ihop båda sugrören och anslut till handtaget.

19

Golvmunstycke (med omkopplingsspak)


För bekväm omkoppling mellan torr och våt smuts:

Använd position med utkörda borstavstrykare för att suga upp torr smuts från golvet.

→ När vatten ska sugas upp från golvet används position med utkörda gummiläppar.

20

Fogmunstycke

för kanter, fogar, element och svårtkomliga ställen.

21

Adapter


För anslutning av sugslangen till ett elverktyg. Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.

22

Flexibel verktygsslang

För med flexibilitet vid arbeten med elverktyg. Anvisning: Kan även användas med adapter.

Bild C1

Handhavande

OBSERVERA

Arbeta alltid med isatt plattvecksfilter, bade vid vat- och torruppsugning!

Före idrifttagandet

Bild A1

Ta av maskinhuvudet och ta ut innehallet ur behallaren. Vänd behallaren, tryck in styrrullar i öppningarna på BOTTEN av behallaren, till anslag. Sätt på apparathuvudet och spärra. Klam fast hållaren för tillbehörsfästet på baksidan av produktovredelen.

Idrifttagande

Bild B1: Anslut tillbehör.


Stick i nätkontakten.

B3: Starta aggregatet.

Torrsugning

OBSERVERA

Arbeta endast med torrt plattvecksfilter. Innan användning, kontrollera om filtret är skadat och byt ut det vid behov.

Bild A2

När torr smuts sugs upp kan dessutom en filterpåse användas om detta behövs.

OBSERVERA

Genomför bara filterrengöring utan insatt filterpåse eftersom filterpåsen annars kan skadas.

• Filterpåsens uppsamlingsförmåga styrs av den smuts som sugs upp.
• Vid fint damm, sand och liknande ... måste filterpåsen bytas oftare.
• Tilltäppta filterpåsar kan spricka, byt därför filterpåsen i god tid!

OBSERVERA

Uppsugning av kall aska endast med avskiljare.

Beställ-Nr. Basic-utförande: 2.863-139.0, Premium-utförande: 2.863-161.0.

Våtsugning

OBSERVERA

Använd ingen filterpåse!

Observera: Om behållaren är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Koppla omedelbart från apparaten och töm behållaren.

Var noga med att golvmunstycket har rätt inställning när fukt resp. väta sugs upp och anslut motsvarande tillbehör.

Arbeta med elverktyg

Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.


→ A) Placera den medföljande adaptern på sugslangens handtag och koppla ihop den med elverktygets anslutning. eller → B) Använd den flexibla verktygsslangen för flexibilitet vid arbetet. Anslut den till sugslangen och eventuellt till elverktygets anslutning.


För maskiner med inbyggt eluttag: Anslut elverktygets nätkontakt till sugen.


Starta maskinen (vrid knappen till läge MAX) och börja med arbetet.

Observera: Så snart som elverktyget slås på, startar sugturbinen efter 0,5 sekunders fördröjning. När elverktyget stängs av, löper sugturbinen ytterligare ca 5 sekunder, för att suga upp resterande smuts i sugslangen.

Integrerat filterrengöringssystem

Filterrengöringssystemet är avsett för uppsugning av stora mängder fint damm utan att filterpåse sätts in.

Observera: Med hjälp av filterrengöringssystemet kan det smutsiga plattfiltret rengöras per knapptryck och sugeffekten kan ökas igen.


→ Stick in handtaget till sugslangen i tillbehörsfästet på produktens ovandel. Tryck tre gånger på filterrengöringsknappen med produkten påslagen - vänta 4 sekunder mellan varje intryckning.

Observera: Kontrollera volymen i behållaren när filterrengöringsknappen tryckts in flera gånger. Annars kan smuts ta sig ut när behållaren öppnas.

Blåsfunktion

Rengöring av svåråtkomliga ställen eller på platser där uppsugning inte kan utföras, t.ex. löv i en grusbädd.


→ Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktiverad.

Avbryta drift


→ Stäng av aggregatet.


Häng i golvmunstycket i förvaringshållaren.

Avsluta driften

Stäng av apparaten och dra ur nätanslutningen.

Töm behållaren


→ Ta loss maskinhuvudet och töm den med våt eller torr smuts fyllda behållaren.

För maskiner med avtappningsskruv: Töm torr smuts via behållaren. Använd avtappningsskruven för tömning av vätska.

Förvaring av apparaten


Förvara nätkabel och tillbehör på aggregatet. Förvara aggregatet torrt.

Skötsel och underhåll

Rengör apparaten och tillbehören med vanligt i handeln förekommande plastrengöringsmedel. Spola vid behov ur behållare och tillbehör med vatten och torka före nästa användningstillfälle.

Rengöra plattvecksfilter

Rekommendation: Rengör filterkassetten efter varje användning.

Bild H1

Spärra upp filterkassetten, fäll ut den och ta ur den, töm ur smutsen ur filterkassetten över en sophink. För att föra rent det isatta plattveckfiltret, knacka filterkassetten mot kanten på sophinken. Plattveckfiltret behöver inte tas ut ur filterkassetten.

Rengör plattveckfiltret separat vid behov.

Bild H1 → Spärra upp filterkassetten, fäll ut och ta ur den.

Bild H2

Ta ur plattveckfiltret ur filterkassetten och knacka ut det. Rengör vid behov endast under rinnande vatten, skrubba eller borsta inte av filtret. Låt det torka helt innan det används igen. Sätt slutligen tillbaka det torra plattveckfiltret i apparaten. Sätt tillbaka filterkassetten i apparaten.

Åtgärder vid störningar

Avtagande sugeffekt

Om sugeffekten hos maskinen försämras, kontrollera följande punkter.

→ Tillbehör, sugslang eller sugrör är igensatta. Ta bort smutsen med ett skaft.

Bild A2: Filterpåsen är full. Sätt i en ny filterpåse.

Bild H2

→ Plattvecksfiltret är smutsigt: Ta ur filterkassetten och gör rent filtret (se kapitel "Rengöra plattvecksfilter"). Byt ut skadat plattvecksfilter.

Tekniska data

Tekniska data finns på sidorna som fälls upp. Nedan följer förklaringen av symbolerna som används.

Spänning

Effekt P nominell

Max. anslutningseffekt i maskinuttaget

Nätsäkring (trög)

Behållarvolym

Vattenupptagning med golvmunstycke

Nätkabel

Ljudtrycksnivå (EN 60704-2-1)

Vikt (utan tillbehör)

Med reservation för tekniska ändringar!

Sisällysluettelo

Typiska kännetecken för kosackbälte, kerek-karaktär inte tansyrys bollhina berinetsh kerek-karaktär.

EHdpuyi6yibIMbMaKCaTbHa cae mec KOJaHy Hemece KATE Tpyde KOJaHydaH naJa 6oNaTbH 3nHap ysiH kayanKepepiik KeTepeMdi.

KopwaraH opTaHbI Kopray
