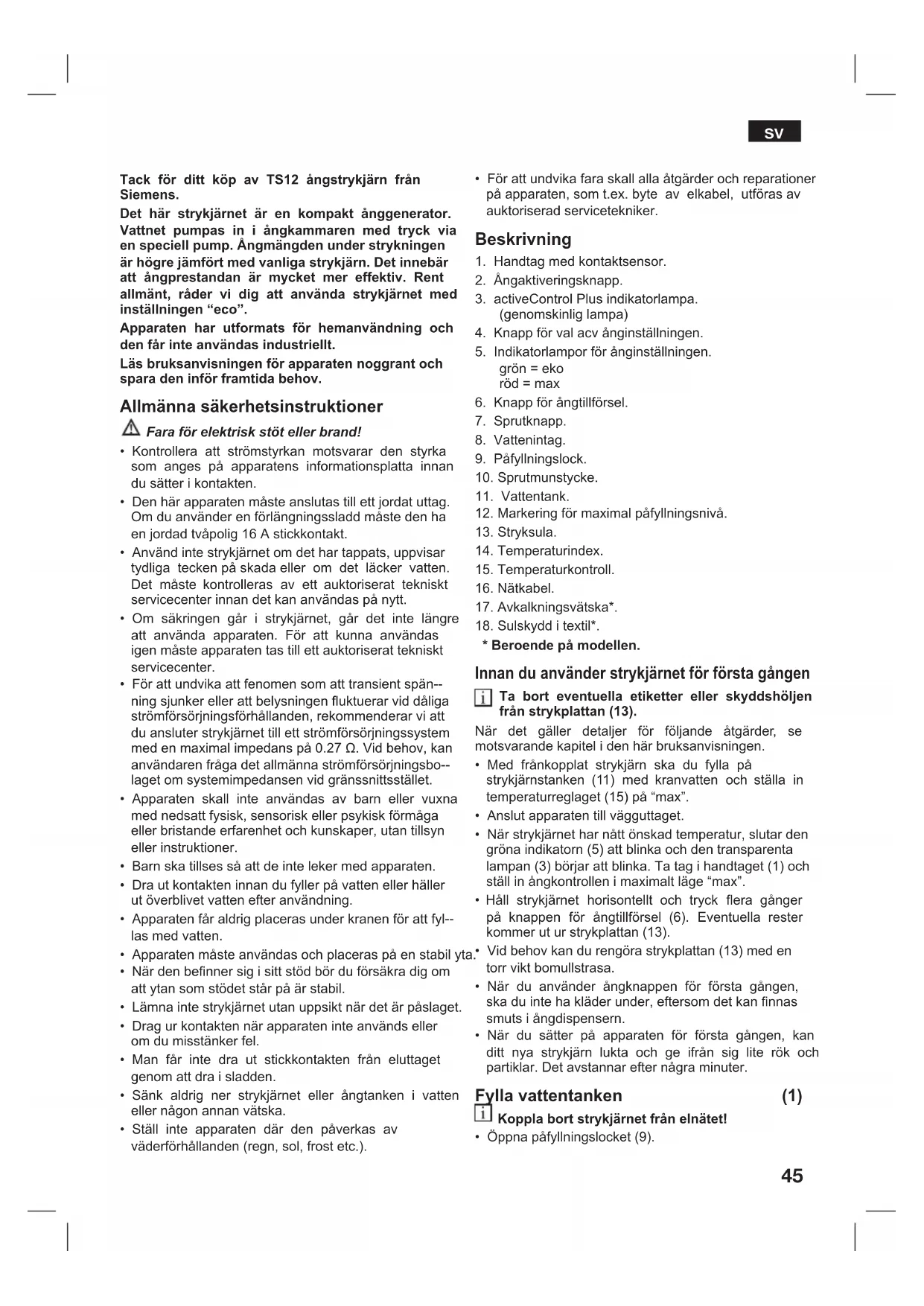

Tack för ditt köp av TS12 ångstrykjärn från

Det här strykjärnet är en kompakt ånggenerator.

Vattnet pumpas in i ångkammaren med tryck via

en speciell pump. Ångmängden under strykningen

är högre jämfört med vanliga strykjärn. Det innebär

att ångprestandan är mycket mer effektiv. Rent

allmänt, råder vi dig att använda strykjärnet med

inställningen “eco”.

Apparaten har utformats för hemanvändning och

den får inte användas industriellt.

Läs bruksanvisningen för apparaten noggrant och

spara den inför framtida behov.

Allmänna säkerhetsinstruktioner

Fara för elektrisk stöt eller brand!

• Kontrollera att strömstyrkan motsvarar den styrka

som anges på apparatens informationsplatta innan

du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag.

Om du använder en förlängningssladd måste den ha

en jordad tvåpolig 16 A stickkontakt.

• Använd inte strykjärnet om det har tappats, uppvisar

tydliga tecken på skada eller om det läcker vatten.

Det måste kontrolleras av ett auktoriserat tekniskt

servicecenter innan det kan användas på nytt.

• Om säkringen går i strykjärnet, går det inte längre

att använda apparaten. För att kunna användas

igen måste apparaten tas till ett auktoriserat tekniskt

• För att undvika att fenomen som att transient spän--

ning sjunker eller att belysningen uktuerar vid dåliga

strömförsörjningsförhållanden, rekommenderar vi att

du ansluter strykjärnet till ett strömförsörjningssystem

med en maximal impedans på 0.27 Ω. Vid behov, kan

användaren fråga det allmänna strömförsörjningsbo--

laget om systemimpedansen vid gränssnittsstället.

• Apparaten skall inte användas av barn eller vuxna

med nedsatt fysisk, sensorisk eller psykisk förmåga

eller bristande erfarenhet och kunskaper, utan tillsyn

eller instruktioner.

• Barn ska tillses så att de inte leker med apparaten.

• Dra ut kontakten innan du fyller på vatten eller häller

ut överblivet vatten efter användning.

• Apparaten får aldrig placeras under kranen för att fyl--

• Apparaten måste användas och placeras på en stabil yta.

• När den benner sig i sitt stöd bör du försäkra dig om

att ytan som stödet står på är stabil.

• Lämna inte strykjärnet utan uppsikt när det är påslaget.

• Drag ur kontakten när apparaten inte används eller

om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget

genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten

eller någon annan vätska.

• Ställ inte apparaten där den påverkas av

väderförhållanden (regn, sol, frost etc.).

• För att undvika fara skall alla åtgärder och reparationer

på apparaten, som t.ex. byte av elkabel, utföras av

auktoriserad servicetekniker.

(genomskinlig lampa)

4. Knapp för val acv ånginställningen.

5. Indikatorlampor för ånginställningen.

6. Knapp för ångtillförsel.

12. Markering för maximal påfyllningsnivå.

17. Avkalkningsvätska*.

18. Sulskydd i textil*.

* Beroende på modellen.

Innan du använder strykjärnet för första gången

Ta bort eventuella etiketter eller skyddshöljen

från strykplattan (13).

När det gäller detaljer för följande åtgärder, se

motsvarande kapitel i den här bruksanvisningen.

• Med frånkopplat strykjärn ska du fylla på

strykjärnstanken (11) med kranvatten och ställa in

temperaturreglaget (15) på “max”.

• Anslut apparaten till vägguttaget.

• När strykjärnet har nått önskad temperatur, slutar den

gröna indikatorn (5) att blinka och den transparenta

lampan (3) börjar att blinka. Ta tag i handtaget (1) och

ställ in ångkontrollen i maximalt läge “max”.

• Håll strykjärnet horisontellt och tryck era gånger

på knappen för ångtillförsel (6). Eventuella rester

kommer ut ur strykplattan (13).

• Vid behov kan du rengöra strykplattan (13) med en

torr vikt bomullstrasa.

• När du använder ångknappen för första gången,

ska du inte ha kläder under, eftersom det kan nnas

smuts i ångdispensern.

• När du sätter på apparaten för första gången, kan

ditt nya strykjärn lukta och ge ifrån sig lite rök och

partiklar. Det avstannar efter några minuter.

Fylla vattentanken (1)

Koppla bort strykjärnet från elnätet!

• Öppna påfyllningslocket (9).46

• Fyll aldrig på över nivåmarkeringen för maximal

• Använd endast rent kranvatten utan att blanda i någon

tillsats. Tillsatser av andra vätskor, som parfymer, kan

skada strykjärnet (om de inte rekommenderas av

Eventuella skador som orsakas av de ovannämnda

produkterna leder till att garantin ogiltigförklaras.

• Använd inte kondensvatten från torktumlare,

luftkonditioneringssystem eller liknande. Denna

apparat har konstruerats för användning med vanligt

• för att förlänga den optimala ångfunktionen, blanda

kranvatten med destillerat vatten 1:1. Om kranvattnet

i ditt område är mycket hårt, ska du blanda kranvattnet

med destillerat vatten 1:2.

Vänd dig till ditt lokala vattenbolag för information om

Ställa in temperaturen (2)

Temperaturkontrollen (15) justerar strykplattans

• Kontrollera temperaturinstruktionerna som visas på

tvättrådsetiketten på plagget du stryker.

• Ställ in temperaturkontrollen (15) på motsvarande

läge genom att låta den matcha temperaturindexet

(14) på strykjärnet:

• Syntetiska material

• Sortera plaggen enligt tvättrådsetiketterna. börja alltid

med kläder som ska strykas med en låg temperatur.

• Om du inte är säker på vilken typ av material plagget

består av, ska du börja stryka med den lägsta

temperaturinställningen och sedan öka den gradvis

vid behov. Om plagget består av blandade tyger,

ska du ställa in temperaturen för det ömtåligaste

• För siden, ylle eller syntetiska material, ska du stryka

på baksidan av tyget för att undvika blanka äckar.

Undvik att använda sprutfunktionen, annars kan

Ställa in ångmängden (3)

Ditt strykjärn har utrustats med en ångväljarknapp (4)

och indikatorlampor (5) som visar ånginställningen,

enligt tabellen nedan:

Ånga kan genereras genom att ta tag i handtaget (1),

eller genom att trycka på ångaktiveringsknappen (2).

Om du väljer ångläget “eco”, kommer

energiförbrukningen i apparaten att minska genom att

reducera förbrukningen av elektricitet och vatten. Ett

gott strykresultat kan uppnås för de esta plagg.

Ånginställningen kan ändras genom att trycka på

ånginställningsknappen (4). Strykjärnet kör igenom

Funktionen “sensorSteam” stänger av strykjärnet

när du inte håller i det, vilket ökar säkerheten och

När du ansluter strykjärnet under den första

• Strykplattan (13) värms till temperaturen som

motsvarar inställningen.

• Den gröna lampan (5) blinkar.

Efter 1 minuts inledande period:

• “eco”-inställningen väljs automatiskt.

• Den gröna lampan (5) slutar att blinka.

• “activeControl Plus” indikatorlampa (3) sätts på och

Från och med denna stund, när du tar tag

i strykjärnshandtaget (1) eller trycker på

ångaktiveringsknappen (2) vid ånginställning:

• Indikatorlampan“activeControl Plus” (3) slutar att

• Pumpen börjar arbeta och ångan genereras

Om du släpper upp handtaget (1):

• Ångbildningen upphör.

• Indikatorlampan “activeControl Plus” (3) börjar blinka

• Strykjärnet stängs av automatiskt Strykjärnet sätts på

igen efter att du har tagit tag i handtaget.

Om strykjärnet förbli anslutet och inte används i era

• Efter att ha vidrört handtaget (1) eller

ångaktiveringsknappen (2) för andra gången, börjar

den gröna lampan blinka.

• Ånggenereringen är möjlig först efter några sekunder,

när rätt arbetstemperatur har nåtts.

Att stryka med ånga (4)

Ångkontrollen används för att justera mängden

ånga som genereras vid strykningen (se avsnittet

"ställa in ångmängd").

Ånga kan genereras på två sätt:

1. Kontinuerlig ångbildning:

• Ställ ångkontrollen i läget "eco" eller "max".47

• Ta tag i handtaget (1).

• Ställ in ångkontrollen i läget “ ” för att avbryta den

kontinuerliga ånggenereringen medan du håller i

handtaget (1). Med denna inställning, kan ångan

endast produceras manuellt genom att trycka på

ångaktiveringsknappen (2) under handtaget.

• Tryck på ångaktiveringsknappen (2).

• Ångan är tillgänglig endast om temperaturkontrollen

(15) är inställd vid ångsymbolerna - mellan “••”

• Justera temperaturinställningen och ställ sedan in

ångkontrollen enligt tabellen nedan. Ångan genereras

Obs: När ånginställningen har valts med

temperaturkontrollen (15), kan ånggenereringen

fördröjas i era sekunder tills korrekt arbetstemperatur

Stryka utan ånga (5)

Den här funktionen gör att man kan stryka med

• Ta tag i handtaget (1) och ställ ångkontrollen i läget

• Temperaturkontrollen (15) justerar temperaturen i

strykplattan (13). Ställ in den i motsvarande läge

genom att matcha den med temperaturindex (14) på

Välj en lämplig temperatur enligt materialet du stryker

(se avsnittet "Ställa in temperaturen").

• Tryck inte på ångaktiveringsknappen (2) medan du

Den här funktionen används för att släta ut envisa

• Använd inte sprutfunktionen med siden, annars kan

• Medan du stryker, ska du trycka på sprutknappen (7)

så att vatten sprutas ut ur sprutmunstycket (10) på

Den här funktionen kan användas för att kontrollera

envisa skrynklor eller för att pressa till perfekta

pressveck eller plisseringar. Den kan inte användas

med en inställning för syntetiska eller ömtåliga

• Ställ temperaturkontrollen (15) i läget “•••” eller

• Ställ ångkontrollen i läget "max".

• Tryck på ångtillförselknappen (6) på handtaget några

gånger i intervaller om 5 sekunder.

Vertikal ångstrykning (8)

Den här funktionen kan användas för att ta bort

veck ur hängande kläder, gardiner osv.

Stryk inte kläder som någon har på sig!

Spruta eller sikta aldrig ångan mot människor eller

• Ställ in temperaturkontrollen (15) i läget “•••” eller

“max” och ångkontrollen i läge .

• Håll strykjärnet upprätt cirka 15 cm från plagget du

ska stryka med ånga.

• Tryck på ångaktiveringsknappen (2). Knappen för

ångtillförsel (6) på handtaget kan också tryckas i

intervaller om 5 sekunder. Men efter 4 ångsprutningar,

ska du vänta i 10 sekunder så att ångproduktionen

Flexibelt avkalkningssystem (9)

Beroende på modellen, är detta sortiment strykjärn

utrustade med följande avkalkningsfunktioner

Det självrengörande ltret mellan vattentanken

och pumpen förhindrar kalk som skadar

ånggenereringssystemet och garanterar en optimal

Patronen “anti-calc” har konstruerats för att reducera

kalkavlagringar som bildas under ångstrykning, för att

hjälpa till att förlänga ditt strykjärns livslängd. Men "anti-

calc"-patronen kan inte ta bort all kalk som produceras

naturligt med tiden.

Funktionen ”calc’n clean” bidrar till att avlägsna

kalkpartiklar från ångkammaren. Använd den här

funktionen ungefär varannan vecka om vattnet i ditt

område är mycket hårt.

Följ proceduren som beskrivs nedan:

a) Ta bort kontakten från uttaget, se till att strykjärnet

har kylts ner och att vattentanken (11) är tom.

b) Ställ in temperaturkontrollen (15) i läget “calc‘n

c) Fyll vattentanken (11) till maximal nivå med rent

d) Anslut strykjärnet och välj maximal ånginställning

"max" genom att trycka på ångvalsknappen (4).

e) Håll strykjärnet över diskhon eller en behållare för att

f) ta tag i handtaget (1) tills vattentanken (11) är tom.

Det kan ta era minuter.48

g) Upprepa proceduren tills det inte kommer ut er

partiklar ur strykplattan (13) på strykjärnet.

h) Vrid temperaturkontrollen (15) till maximal inställning.

Strykjärnet börjar att sända ut ånga. Vänta tills

vattnet i strykjärnet har avdunstat.

i) Rengör strykplattan (13) på strykjärnet.

4. Avkalka med avkalkningsmedel

(Beroende på modellen)

För en djup avkalkning, använd avkalkningsmedlet (17)

Detta ska utföras var 3:e månad.

Avkalkningsvätska (17) kan du köpa vid vår

eftermarknadservice eller i specialiserade butiker.

Följ proceduren som beskrivs nedan:

a) Ta bort kontakten från uttaget, se till att strykjärnet

har kylts ner och att vattentanken (11) är tom.

b) Ställ in temperaturkontrollen (15) i läget “calc‘n

c) Fyll vattentanken (11) med kranvatten blandat med

ett mått (25 ml) avkalkningsmedel (17).

d) Anslut strykjärnet och välj maximal ånginställning

"max" genom att trycka på ångvalsknappen (4).

e) Håll strykjärnet över diskhon eller en behållare för att

f) Håll i handtaget (1) tills vattentanken (11) är tom. Det

kan ta era minuter.

g) Följ sedan proceduren som beskrivs ovan i avsnittet

“3. calc‘n clean” tills det inte kommer ut er partiklar

ur strykplattan (13) på strykjärnet.

Om temperaturkontrollen (15) är för lågt inställd (under

“••”), stängs ångan automatiskt av för att förhindra att

det droppar ut vatten ur strykplattan (13).

“activeControl Plus” indikatorlampa (3) på handtaget

blinkar och pumpen fungerar inte.

Sulskydd i textil (10)

(Beroende på modellen)

Skyddet av tyg används för att stryka ömtåliga plagg

med en maximal temperatur utan att skada dem.

Användningen av skyddet gör att man inte behöver

använda en trasa för att förhindra glansiga ytor på

För att fästa tygskyddet vid strykjärnet, placera spetsen

av strykjärnet mot slutet av tygskyddet och tryck

bakdelen av skyddet uppåt tills du hör ett klickande

ljud. För att frigöra tygskyddet, dra ner klämman på

baksidan och ta bort strykjärnet.

Varning! Risk för brännskador!

Koppla alltid ifrån apparaten från nätet innan du

utför rengörings- eller underhållsåtgärden på den.

• Om strykjärnet bara är lätt smutsigt, ska du dra ut

kontakten och låta strykplattan (13) kylas av. Torka av

huset och strykplattan endast med en fuktig trasa.

• Om det syntetiska tyget smälter på grund av en för

hög temperatur på strykplattan (13), ska du stänga av

ångan och torka av resterna omedelbar med en tjock

hopvikt och torr bomullstrasa.

• För att hålla strykplattan (13) slät, ska du undvika

kontakt med hårda metallföremål. Använd aldrig

slipsvampar eller kemikalier för att rengöra

• Avkalka aldrig tanken (11) eller behandla den

med rengöringsmedel eller lösningsmedel: annars

kommer det att droppa ut vatten ur strykjärnet under

• Öppna påfyllningslocket (9).

• Håll strykjärnet med spetsen vänd nedåt och skaka

det försiktigt tills vattentanken (11) är tom.

• Ställ strykjärnet på sidan i vertikalläge för att kylas

• Linda nätkabeln (16) nära strykjärnets baksida, innan

du lägger undan det för förvaring.

• Förvara strykjärnet i upprätt läge.

Tips för att spara energi och vatten

Det går åt mest energi när man använder ångfunktionen.

Följ råden nedan för att minimera energiförbrukningen:

• Börja stryka plaggen som kräver den lägsta

stryktemperaturen. Kontrollera rekommenderad

stryktemperatur på lappen med skötselråd på

• Reglera ångan enligt den valda stryktemperaturen

enligt anvisningarna i den här bruksanvisningen.

Stryk med ånginställningen "eco" (se avsnittet "ställa

• Försök stryka plaggen medan de fortfarande är fuktiga

och minska ånginställningen. Då bildas ånga från

tyget, snarare än från strykjärnet. Om du torktumlar

plaggen före strykning, använd programmet för

• Om tygerna är tillräckligt fuktiga, ska du ställa in

ångan på (se avsnittet "stryka utan ånga").

Våra produkter är miljövänligt förpackade i material

som till största delen kan återvinnas. Hör med din

kommun eller det lokala renhållningsverket var du

kan lämna använt förpackningsmaterial och gamla

hushållsprodukter.49

Denna enhet är märkt i enlighet med der

europeiska direktivet 2002/96/EG om

avfall som utgörs av eller innehåller

elektroniska produkter (waste electrical

and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU

giltigt återtagande och korrekt återvinning av

Felsökningsguide för mindre problem

Problem Möjlig orsak Lösning

Strykjärnet värms inte. 1. Temperaturkontrollen (15) står på

2. Ingen strömtillförsel.

3. Systemet “sensorSteam” har aktiverats.

Strykjärnet är inställt för standby.

1. Välj en högre position.

2. Kontrollera med en annan apparat eller

anslut strykjärnet till ett annat uttag.

3. Ta tag i handtaget (1) på strykjärnet för att

aktiverats. Strykjärnet är inställt för

Ta tag i handtaget (1) på strykjärnet för att

strykjärnet att glida på

Kläderna är för våta. Minska ångmängden genom att välja "eco"

Kläderna tenderar att

Temperaturen är för hög. Vrid temperaturkontrollen (15) nedåt och vänta

tills strykjärnet har kylts ner.

Vatten droppar ut ur

1. Temperaturkontrollens (15)

inställning är för låg.

2. Ångkontrollen är för högt inställd i

samband med en låg temperatur.

3. Du har tryckt på knappen för

ångtillförsel (6) era gånger, utan

att vänta i 5 sekunder mellan varje

4. Du har använt destillerat vatten (se

"Att fylla vattentanken") eller andra

produkter som parfymerat vatten har

1. Vrid temperaturkontrollen (15) till en högre

inställning (mellan “••” och “max”) och

vänta tills den gröna indikatorlampan för

ånginställning slutar att blinka.

2. Ställ in ångkontrollen på en lägre inställning.

3. Vänta i 5 sekunder mellan varje tryckning av

strålen på ångknappen.

4. Blandat destillerat vatten med kranvatten så

som anges i avsnittet "Att fylla vattentanken"

och tillsätt aldrig några produkter i vattentanken

(om de inte rekommenderas av Siemens).

Ångan kommer inte ut.

1. Ångkontrollen är inställd i läget “ ”.

2. Inget vatten i tanken (11).

3. Temperaturen är för låg.

Antidroppsystemet har aktiverats.

1. Ställ ångkontrollen i läget "eco" eller "max".

2. Fyll tanken (11).

3. Ställ in en högre temperatur om tyget så

1. Inget vatten i tanken (11).

2. Blockerad mekanism.

1. Fyll vattentanken (11).

2. Kontakta den tekniska serviceavdelningen.

Det kommer ut rök när

man ansluter strykjärnet

Smörjning av vissa a de invändiga

Detta är normalt och avstannar efter några

Avlagringar kommer ut

ur hålen på strykplattan

Spår av kalk kommer ut ur

Utför en rengöringscykel (se avsnittet “calc’n

Om ovanstående råd inte löser problemet bör dukontakta ett auktoriserat tekniskt servicecenter.

Du kan ladda ner denna handbok från Siemens lokala hemsidor.50
