BRUKSANVISNING BOP7303AX GORENJE

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Poznámka: (*)Police se počítají shora. Troubu je před použitím třeba předehřát. Tyto funkce je třeba používat na křehká jídla anebo předehřáté nádobí. Je možné péci s tímtéž nádobím v různých výškách polic (doba pečení je shodná). 208Installationsanvisning Varnings- och säkerhetsinstruktioner: Innan du tar ugnen i bruk för första gången, läs noga igenom denna bruksanvisning för att få all information om hur du installerar, använder och sköter om din nya utrustning på ett säkert. Denna enhet måste installeras av en för ändamålet kvalificerad person och på ett korrekt sätt i enlighet med tillverkarens instruktioner. Tillverkaren avsäger sig allt ansvar för personskador och skador på egendom som beror av att denna apparat ej har installerats på ett korrekt sätt. Säkerställ att nätspänningen och frekvensen överensstämmer med de uppgifter som finns angivna på märkplåten som sitter placerad på den nedre delen av ugnens framsida. Varning: Denna apparat måste jordas. Vårt företag avsäger sig allt ansvar för ev. fel i jordanslutningen liksom för jordanslutningar som ej står i överensstämmelse med gällande bestämmelser. Underhålls- och servicearbete får endast utföras först efter det att strömtillförseln har kopplats bort genom att väggkontakten dragits ur eller att huvudsäkringen skruvats ur. P.g.a. fortlöpande utvecklingsarbete, förbehåller vi oss rätten till att justera och ändra produkten utan föregående avisering. För att undvika risken för brännskador och personskador, se till så att barn ej kommer i närheten av ugnen eftersom dess ytor, inkl. glas, blir heta. Denna apparat ej är avsedd att användas av barn eller åldriga utan övervakning. Små barn bör övervakas för att se till att de inte leker med apparaten. Övervaka äldre personers användande av ugnen. När en ugn sitter inbyggd så att det finns en låda under, måste lådan göras oanvändbar och ersättas med en imiterad front. På grund av brandrisken, får brandfarliga material under inga omständigheter förvaras i en låda under en inbyggd ugn. Placera ej tunga föremål på den öppna luckan och sitt inte på den eftersom detta kan komma att skada gångjärnen. Vid användande av olja eller fett i matlagningen, lämna aldrig ugnen utan uppsyn eftersom brandrisk föreligger. För att undvika skador på den invändiga emaljeringen, placera ej ugns- eller bakplåtar på ugnens golv, och täck inte heller detta med aluminiumfolie. Vid matlagning bildas ånga som ventileras bort för att undvika att för mycket ånga samlas i ugnen. Eftersom denna ånga kan kondensera till vattendroppar på den kalla utsidan av ugnen, kan det vid matlagning vara nödvändigt att torka bort fukten med en torr trasa. Genom att göra detta, bidrar man även till att förhindra att matångorna smutsar ned och missfärgar ugnens utsida. 209Innan du använder ugnen för första gången Dra ur kontakten från eluttaget eller avlägsna huvudsäkringen innan ugnen rengörs. Ta bort allt förpackningsmaterial och alla tillbehör från ugnen. Torka av ugnens insida med en trasa fuktad i varmt vatten och ett milt rengöringsmedel. Torka av noggrant med den fuktade trasan. Diska ugnshyllorna och tillbehören i diskmaskin eller rengör med varmt vatten och ett milt rengöringsmedel. Låt torka ordentligt.

Teknisk information Denna apparat står i överensstämmelse med standarderna 73/23 CEE och 93/68 CEE EMC 89/336 CEE. Spänning 220-240 V fas + nollpotential. Inbyggnadsugn – dimensioner (mm): Längd: 598 Djup: 565,5 Höjd: 600,3 Volym: 61 l

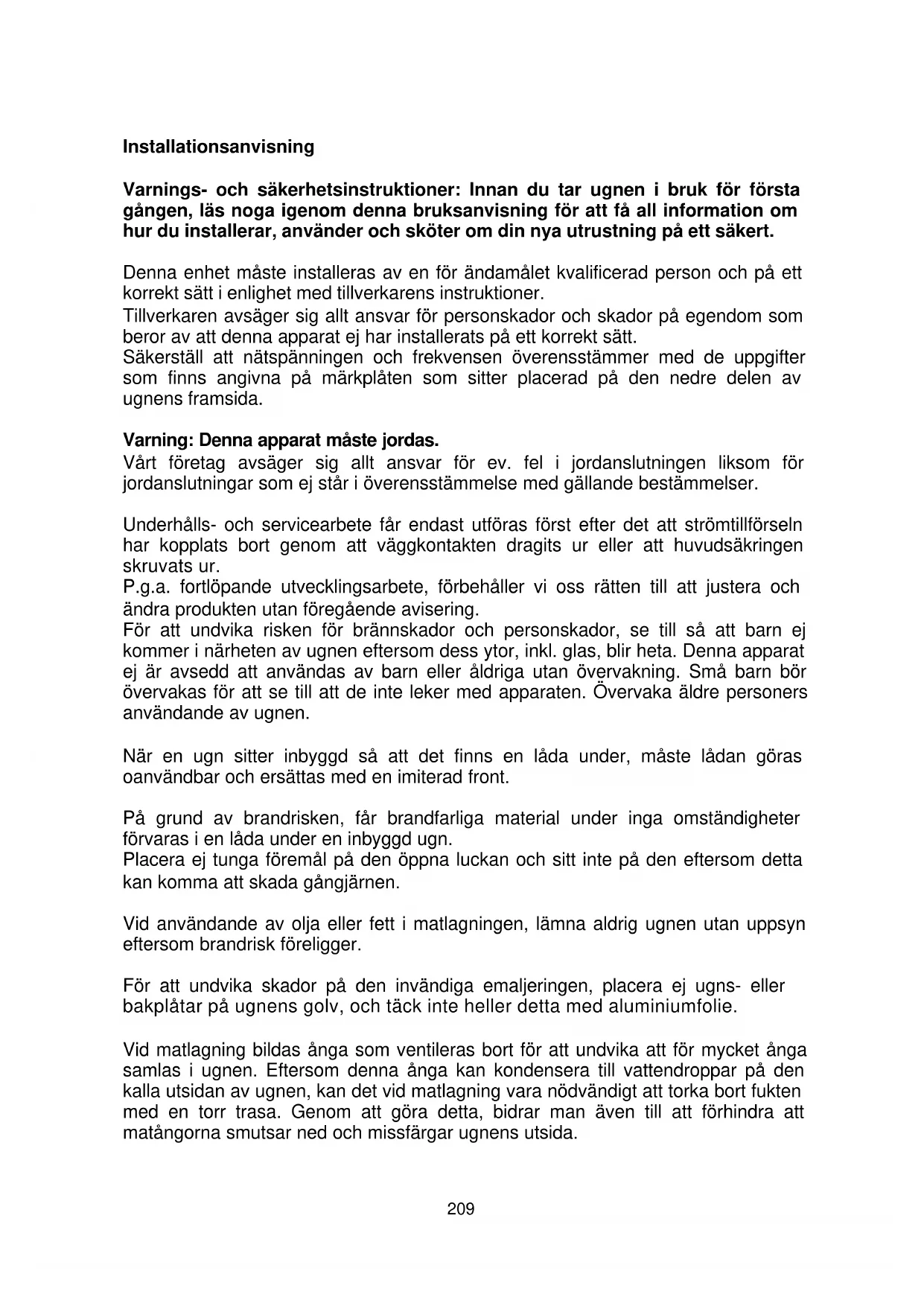

210Inbyggnad VIKTIGT! Denna enhet måste installeras i enlighet med tillverkarens instruktioner av en för ändamålet kompetent person. Underhålls- och servicearbete på denna ugn får endast utföras först sedan strömtillförseln kopplats bort. EL-ANSLUTNING. Innan apparaten ansluts till nätuttaget, säkerställ att:

• spänningen stämmer överens med den på märkplåten (placerad nedtill på sargen) angivna spänningen.

• överbelastningsskyddet och elsystemet klarar apparatens belastning (se märkplåten).

• elsystemet har en effektiv jordförbindelse samt att vägguttaget eller strömbrytaren, som ska ha en kontaktöppning om minst 3 mm, är lätt att nå efter det att apparaten installerats.

• Om stickproppen ej är lätt att nå, måste installatören montera en strömbrytare som har en kontaktöppning på 3 mm eller mer. Om ytterligare strömkabel behöver användas, måste denna ha en snittyta på minst 1,5 mm och vara av typen H05RR-F. Kabeln måste vara tillräckligt lång för att det ska vara lätt att utföra underhållsarbete på ugnen. Varning: Denna apparat måste jordas. Denna apparat måste vara ordentligt jordad. Vårt företag avsäger sig allt ansvar för ev. fel i jordanslutningen som ej står i överensstämmelse med gällande bestämmelser. Denna apparat är avsedd för inbyggnad i ett 600 mm brett ugnshölje av standardtyp. Höljet, intilliggande inredning liksom allt material som används vid installationen måste kunna tåla en temperatur på minst 85°C plus den omgivande temperaturen då ugnen används. Dessutom måste avståndet till dörrarna på intilliggande skåp överallt vara minst 4 mm. Vissa typer av köksinredning av vinyl eller laminat är speciellt känsliga för värmeskador och missfärgning. Det är ägaren själv som ansvarar för alla ev. skador eller missfärgningar på material som uppstår vid en temperatur under 85°C plus omgivande temperatur, eller för det fall material befinner sig på mindre än 4 mm:s avstånd. För inbyggnad under en arbetsbänk, är installationsmåtten som följer: OBS! När den kvalificerade installatören monterar ugnen nära andra elektriska apparater, får strömkabeln ej dras nära eller komma i kontakt med den heta ugnsväggen.

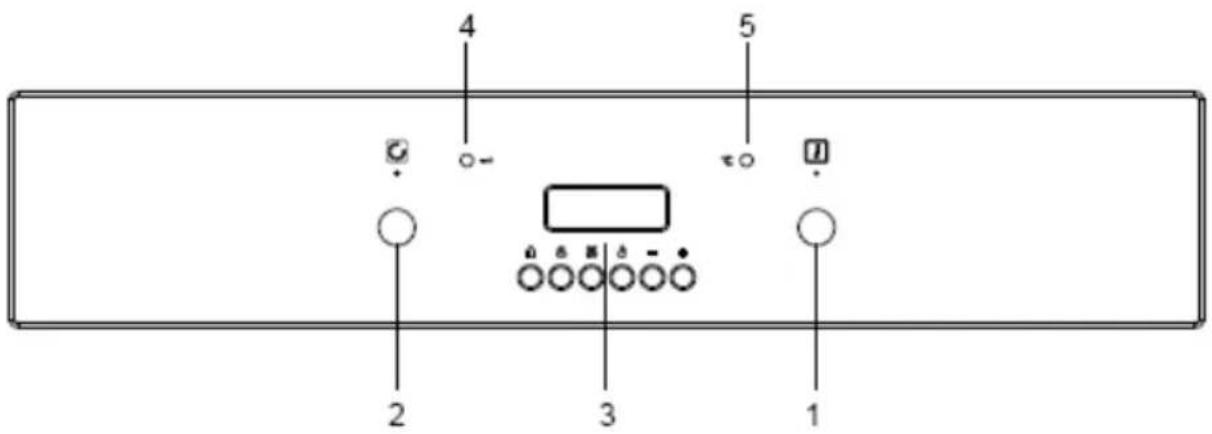

211KNAPPAR FUNKTIONER Sänkning av temperaturen Höjning av temperaturen PÅ/AV och BLOCKERING AV KOMMANDONA Tidur Tillagningstid Sluttid Minskning Ökning Val av tillagningsprogram Val av tillagningsprogram

FUNKTIONSSÄTT Första gången du kopplar in ugnen och efter strömavbrott blinkar timerdisplayen. Ugnen är inte på än: för att sätta på den måste du först ställa klockan.

Tryck på och släpp knapparna och samtidigt och ställ klockan med knapparna och . OBS: du måste göra detta inom 3 sekunder när prickarna blinkar på displayen. Vänta tills prickarna har slutat blinka efter inställningen. LJUDSIGNALER Ugnen avger ljudsignaler för att markera olika saker, som till exempel att tillagningen är klar. Du kan ändra ljudstyrkan: om du trycker på knappen när ugnen är av (OFF) hörs signaler med de 3 olika ljudnivåerna. Den senaste nivån ställs automatiskt in.

Tryck på och släpp knappen PÅ/AV. En ljudsignal hörs. På timerdisplayen visas texten ON, symbolen med tänds och ugnsbelysningen tänds. Nu kan du ställa in en tillagningsfunktion.

TIDUR Tiduret mäter bara tiden och är helt oberoende av alla tillagningsfunktioner. Det kan vara till stor nytta att få en varning om att tillagningen är klar. Sätt på ugnen med knappen PÅ/AV och tryck på knappen : displayen nollställs och prickarna börjar blinka. Ställ in önskad tid med knapparna och inom 3 sekunder, upp till maximalt 23 timmar och 59 minuter. När den inställda tiden har gått hörs en ljudsignal och symbolen blinkar. För att stänga av ljudsignalen och få symbolen att sluta blinka behöver du bara trycka på en av knapparna

Sätt på ugnen och välj ett tillagningssätt med knapparna och : ugnen föreslår en förinställd ungefärlig tillagningstemperatur som du kan ändra med knapparna och . Ugnen börjar värmas upp till den inställda temperaturen och symbolen för grader Celsius ° blinkar för att visa att den är på. När den inställda temperaturen har uppnåtts hörs en ljudsignal och gradsymbolen slutar blinka. Tryck på och släpp knappen PÅ/AV för att stänga av ugnen. Displayerna för temperatur och ugnsfunktioner släcks och texten OFF visas. Dessutom hörs en ljudsignal.

Att ställa in tillagningstiden: sätt på ugnen genom att trycka på och släppa knappen PÅ/AV. Tryck på och släpp knappen och ställ in tillagningstiden med knapparna och , upp till maximalt 10 timmar och 00 minuter. På displayen visas bokstaven A (automatisk drift). Vänta tills timern återgår till att visa den aktuella tiden och välj sedan en tillagningsfunktion med knapparna och . För varje tillagningsfunktion föreslår ugnen en förinställd temperatur som du kan ändra med knapparna och . Ugnen påbörjar tillagningen och stängs av automatiskt när den inställda tiden har gått. 213När tillagningstiden har gått hörs en intermittent ljudsignal. Displayerna för temperatur och ugnsfunktioner släcks, på timerdisplayen visas den aktuella tiden och de båda symbolerna Kastrull och A blinkar. Tryck på en av knapparna , , , eller för att stänga av ljudsignalen. Nu är ugnen redo att ta emot nya kommandon. Du kan välja en ny tillagningsfunktion eller stänga av den genom att trycka på och släppa knappen PÅ/AV.

Att ställa in sluttiden: Sätt på ugnen genom att trycka på och släppa knappen PÅ/AV. Tryck på och släpp knappen och ställ in sluttiden med knapparna och . Den måste inträffa inom de närmaste 23 timmarna och 59 minuterna. Vänta tills timern återgår till att visa den aktuella tiden. Välj sedan en tillagningsfunktion med knapparna och : ugnen föreslår en förinställd temperatur som du kan ändra med knapparna och . Ugnen påbörjar tillagningen och stängs av automatiskt vid den inställda sluttiden. När tillagningstiden har gått hörs en intermittent ljudsignal. Displayerna för temperatur och ugnsfunktioner släcks, på timerdisplayen visas den aktuella tiden och de båda symbolerna Kastrull och A blinkar. Tryck på en av knapparna , , , eller för att stänga av ljudsignalen. Nu är ugnen redo att ta emot nya kommandon. Du kan välja en ny tillagningsfunktion eller stänga av den genom att trycka på och släppa knappen PÅ/AV.

AUTOMATISK DRIFT Att ställa in tillagningstid och sluttid: Sätt på ugnen genom att trycka på och släppa knappen PÅ/AV. Tryck på och släpp knappen och ställ in tillagningstiden med knapparna och . Vänta tills prickarna mellan timmar och minuter slutar blinka. Timern återgår till att visa den aktuella tiden. Tryck sedan på knappen och ställ in sluttiden med knapparna och . Vänta tills prickarna slutar blinka och välj sedan en tillagningsfunktion. Ugnen föreslår en förinställd temperatur som du kan ändra med knapparna och . När timerprickarna har slutat blinka övergår ugnen till senarelagd tillagning: den startar automatiskt, går i den inställda tiden och stängs av vid den inställda sluttiden. På displayen visas den inställda temperaturen, den aktuella tiden och den valda funktionen. Ugnsbelysningen släcks. 214Du kan ändra både temperaturen och den inställda funktionen genom att upprepa ovanstående moment. När tillagningstiden har gått hörs en intermittent ljudsignal. Displayerna för temperatur och ugnsfunktioner släcks, på timerdisplayen visas den aktuella tiden och de båda symbolerna Kastrull och A blinkar. Tryck på en av knapparna , , , eller för att stänga av ljudsignalen. Nu är ugnen redo att ta emot nya kommandon. Du kan välja en ny tillagningsfunktion eller stänga av den genom att trycka på och släppa knappen PÅ/AV.

GRÄNSER FÖR ANVÄNDNINGEN AV HALV- OCH HELAUTOMATISK TILLAGNING Funktionerna föruppvärmning (PRH) och upptining kan inte användas tillsammans med tillagning under en bestämd tid: - när du har ställt in en av dessa funktioner kan du inte ställa in vare sig tillagnings- eller sluttid; - om ugnen har programmerats för automatisk drift kan du inte ställa in föruppvärmning (PRH) eller upptining.

Kastrull: tänd visar den att en tillagningsfunktion har ställts in. Kastrullen är släckt när funktionerna belysning, PRH (föruppvärmning) och upptining är på. Om den blinkar visar den att en tidsbestämd tillagning är klar. Vid automatisk drift är symbolen släckt och tänds när ugnen startar enligt programmeringen. A (automatisk): tänd visar den att en tillagningstid är inställd. Om den blinkar visar den att en inställd tillagning är klar. Klocka: om den är tänd visar den att tiduret är på, om den blinkar har den inställda tiden med tiduret gått.

När ugnen är på kan du ställa in temperaturen med knapparna och mellan minimi- och maximiläget i steg om 5 °C som visas på displayen. OBS: det finns en förinställd temperatur för varje tillagningsfunktion, som du kan ändra med knapparna och .

INSTÄLLNING AV TILLAGNINGSFUNKTIONER

Om du trycker på knapparna och > när ugnen är på tänds symbolerna i tur och ordning så att du kan välja önskad tillagningsfunktion. 215FUNKTIONER: UGNSBELYSNING Belysningen inuti ugnen tänds när du trycker på och släpper knappen PÅ/AV. Släck den genom att trycka på och släppa knappen igen. När du väljer en tillagningsfunktion tänds ugnsbelysningen och lyser i 3 minuter efter det att den inställda temperaturen har uppnåtts. När en tillagning eller upptining pågår kan du tända ugnsbelysningen genom att trycka på en av knapparna , , , eller : lampan lyser i en minut. Du kan tända belysningen också när kommandona är blockerade genom att trycka på en av knapparna , , , eller .

Med den här funktionen kan du värma upp ugnen snabbare innan du väljer en tillagningsfunktion. På temperaturdisplayen visas en rörlig symbol. Föruppvärmningen avslutas när den förinställda temperaturen har uppnåtts (kan inte ändras). En ljudsignal hörs och glödlamps- och ugnsbelysningssymbolerna tänds. Nu kan du ställa in önskad tillagningsfunktion med knapparna och . TRADIZIONELL TILLAGNING Traditionell tillagning med över- och undervärme. UNDERVÄRME Lämplig för långsam tillagning och uppvärmning. GRILL + GRILLSPETT Lämplig för att grilla och steka.

VENTILERAD GRILL + GRILLSPETT

Lämplig för att grilla och steka mindre hårt. PIZZAFUNKTION Särskilt lämplig för pizza och grönsaksrätter. VARMLUFTSTILLAGNING Med den här funktionen får du en homogen och jämn tillagning i alla delar av ugnen. Du kan laga två olika rätter samtidigt. 216UPPTINING För att tina matvaror på kortare tid än normalt. Endast ugnens fläkt går, utan någon uppvärmning. På temperaturdisplayen visas texten dEF (Defrost), för att visa att upptining pågår. PYROLYSRENGÖRING Sätt på ugnen och välj funktionen automatisk rengöring. På temperaturdisplayen visas texten PIRO och på funktionsdisplayen föreslås en förinställd pyrolystid på 1 timme och 30 minuter. De två prickarna mellan siffrorna (01:30) blinkar i 4 sekunder för att visa att du kan ställa in pyrolystiden eller den tidpunkt när du vill att pyrolysen ska upphöra. Följ anvisningarna om programmerad tillagning ovan. Du kan ställa in högst 3 timmar och lägst 30 minuter. Tryck på knappen och ställ in tiden med knapparna och . När du har ställt in tiden tänds bokstaven A bredvid tiden för att visa att en automatisk cykel pågår. Ugnsluckan spärras och kommandona blockeras, vilket visas med symbolen nyckel på displayen. Under pyrolysen kan du visa den återstående tiden och sluttiden men inte ändra dem. Med den här funktionen kan du rengöra ugnen genom att höja temperaturen upp till 465 °C. Den aska som bildas kan du ta bort med en fuktig trasa när ugnen har svalnat, men fortfarande är ljummen. Ugnsbelysningen är släckt vid automatisk pyrolysrengöring. OBS: du måste ta ut alla tillbehör ur ugnen innan du startar den automatiska rengöringen. Vi rekommenderar att denna funktion bara används under övervakning. Alla större matrester ska tas bort ur ugnen innan den automatiska rengöringenstartas.

När ugnen är avstängd är temperatur- och funktionsdisplayerna släckta och på timerdisplayen visas den aktuella tiden. BLOCKERING AV KOMMANDONA (BARNSÄKERHET) Den här funktionen kan startas när som helst för att förhindra att barn använder ugnen. Om du sätter på den när ugnen är avstängd går denna inte att starta: för att kunna använda tillagningsfunktionerna måste blockeringen hävas. För att blockera kommandona håller du knappen PÅ/AV intryckt tills symbolen nyckel visas (cirka 5 sekunder) följd av ON. Sedan återgår displayen till att visa den aktuella tiden. OBS: nu kan du inte göra några tillagningsinställningar, förutom av tiduret. Om du däremot blockerar kommandona efter att ha gjort en tillagningsinställning (manuell, halvautomatisk eller automatisk) kan du bara ställa in tiduret eller stänga av ugnen genom att trycka på och släppa knappen PÅ/AV. Om du trycker på någon annan knapp visas nyckeln som påminnelse om att kommandona är låsta. Manuell eller automatisk avstängning medför inte att blockeringen hävs. För att frigöra kommandona håller du knappen PÅ/AV intryckt tills symbolen nyckel visas (cirka 5 sekunder) följd av OFF. Sedan återgår displayen till att visa den aktuella tiden. När ugnen är blockerad kan du inte starta den genom att trycka på knappen (PÅ/AV), utan bara stänga av den (OFF). Knappen PÅ/AV Med knappen (PÅ/AV) kan du när som helst stänga av ugnen om den är på, oavsett vilken funktion som är inställd. Alla tillagningsinställningar raderas. Följ instruktionerna från början vid nästa tillagning. Om ugnen är på och kommandona blockerade stängs ugnen av när du trycker på och släpper knappen PÅ/AV, men kommandona förblir blockerade. Håll knappen PÅ/AV intryckt i minst 5 sekunder för att frigöra kommandona: på displayen visas nyckeln och därefter "OFF", sedan visas tiden igen. SYMBOLEN ° Grader Celsius Om den blinkar håller ugnen på att värmas upp till den inställda temperaturen. Om den lyser med fast sken har den inställda temperaturen uppnåtts. RADERING AV INSTÄLLNINGEN AV TILLAGNINGS- OCH SLUTTID Du kan när som helst radera inställningen av tillagnings- och sluttid genom att trycka på knapparna Kastrull och Stopp samtidigt. OBS: ugnen är fortfarande på med den inställda funktionen i manuell drift (under obegränsad tid). Du kan ändra inställningen av tillagnings- och/eller sluttid eller stänga av ugnen helt genom att trycka på och släppa knappen PÅ/AV. 2181 - Termostat

Tradisjonell ovn + Varmluft Denna tillagningsvariant är idealisk för pizza och grönsaksrätter. Här aktiveras samtidigt det undre motståndet, det cirkulära motståndet och motorfläkten.

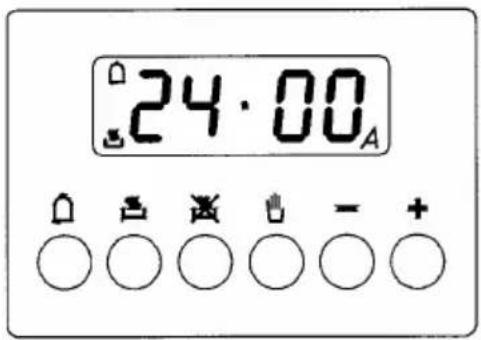

Den elektroniska programmeringen omfattar dessa funktioner: - 24-timmarsklocka med belyst display - Tidur (upp till 23 tim. och 59 min.) - Program för automatisk start och stopp av tillagningen - Program för halvautomatisk tillagning (endast start eller stopp). - Visning av erforderlig temperatur Beskrivning av reglage ”TIDUR” ”TILLAGNINGSTID” ”TILLAGNINGSTIDENS SLUT”

Beskrivning av upplysta symboler « AUTO » (blinkar) Programmeringen i automatiskt läge, men ej programmerad. « AUTO » (fast sken) Programmeringen i automatiskt läge, med inmatat program. Manuell tillagning pågår + A Automatisk tillagning pågår + Tiduret används OBS! Efter att ha valt läge, tar det 3-4 sekunder innan detta bekräftas, och under denna tid kan uppgifterna ändras. 222Digitalur Siffrorna visar timmar (0-24) och minuter. Efter att ugnen just kopplats in, liksom efter ett strömavbrott, kommer tre nollor att blinka på programmeringspanelen. För att ställa in timmar, tryck samtidigt på knapparna och + eller på - SAMTIDIGT som du trycker på ”+” eller ”-” tills du ställt in rätt tid. När rätt tid ställts in, släpp knapparna och klockan startar. Manuell tillagning utan användande av programmering För att använda ugnen manuellt, utan programmering; tryck på knappen så att ”A” slutar att blinka. Om meddelandet ”A” visas med fast sken, som visar att ugnen är programmerad, går det ej att ställa in tiduret i manuellt läge och ugnen kan därför ej sättas på. I detta fall måste prpgrammet först annulleras genom att man trycker på, varpå den manuella funktionen kan ställas in. Tidur Tiduret kan användas för att ta tiden mellan 1 minut till 23 timmar och 59 minuter.

1) Automatisk tillagning (start och stopp)

Ställ in tillagningstidens längd genom att trycka på knappen . Ställ in tillagninsgtidens slut genom att trycka på knappen . Ställ in temperatur och tillagningsprogram genom att använda termostatvredet och omkopplaren. Efter denna inställning kommer ”A” att tändas. Exempel: Tillagningen tar 45 minuter och förväntas vara klar kl 14.00. Tryck på så att du ställer in 0.45. Tryck på så att du ställer in 14.00. När du är klar med denna inställning kommer klockan att visas på panelen och symbolen ”A” att tändas. Detta betyder att tillagningsprogrammet har sparats i minnet. Kl. 13.15 (14.00 minus 45 minuter) kommer ugnen att sättas på automatiskt. Kl. 14.00 stängs ugnen av automatiskt och en ljudsignal ljuder tills dess den stängs av genom att man trycker på knappen . Symbolen ”A” kommer att blinka.

2232) Halvautomatisk tillagning A. Ställ in tillagningstidens längd B. Ställ in tillagningstidens slut A) Ställ in tillagningstidens längd genom att trycka på knappen . Ugnen sätts på omgående och symbolen ”A” tänds. När den inställda tillagningstiden förflutit, kommer ugnen att stängas av och en ljudsignal att ljuda tills dess den stängs av på ovanstående sätt. Symbolen ”A” kommer att blinka. B) Ställ in tillagninsgtidens slut genom att trycka på knappen . Ugnen sätts på omgående och symbolen ”A” tänds. På inställt klockslag kommer ugnen att stängas av och en ljudsignal att ljuda tills dess den stängs av på ovanstående sätt. Tillagningsprgrammet kan när som helst avbrytas genom att man trycker på knappen , ugnen kan användas manuellt. OBS! Funktionerna 1) och 2) eller funktionerna 1)+ 2) är aktiva endast om en tillagningsfunktion har valts.

Tidur = summer Tidursprogrammet består av en summer som kan ställas in på max. 23 timmar och 59 minuter. För att ställa in tiduret, tryck på knappen och samtidigt på ”+” eller ”-” tills dess den önskade tiden visas på displayen. Sedan du gjort denna inställning, kommer klockslaget samt symbolen att visas. Nedräkningen börjar omedelbart och du kan när som helst se den på displayen genom att klicka på knappen . När den inställda tiden förflutit, kommer symbolen att släckas och summern att ljuds tills dess den stängs av genom att man trycker på knappen . Ljudet kan ställas in i 3 nivåer: Låg – Medel – Hög). När du hör ljudsignalen, tryck på knappen ”-”. OBS! Då tillagningstiden löpt ut, kommer signalen att ljuda 1 gång/sekund under maximalt 7 minuter. Avbryt ett automatiskt tillagningsprogram Ett automatiskt tillagningsprogram kan närsomhelst avbrytas genom att man samtidigt trycker på knapparna . Ugnen kan nu användas manuellt.

224Använda det roterande spettet I vissa ugnar är det möjligt att använda det roterande spettet och grillen samtidigt. Köttet måste sättas fast på spettet och låsas på plats med de bägge klämmorna. Gör därefter så här: A. Placera ugnsfatet på den understa hyllan i ugnen. B. Placera ett av gaffelstöden längs det rostfria stålröret och lås på plats. Sätt fast köttet på grillspettet och sätt därefter dit det andra gaffelstödet och stick in det ordentligt i köttet. C. Det värmeisolerade handtaget till grillspettet måste användas för att ta ut det rostfria stålröret från ugnen. Detta handtag måste avlägsnas vid tillagning. Exempel: En kyckling på ca. 1,3 kg tar ungefär 85-90 minuter att tillaga.Byte av ugnslampa OBS! Koppla bort ugnens strömtillförsel. Om ugnslampan behöver bytas, måste skyddshöljet ”A” avlägsnas genom att man vrider det moturs. Sedan lampan bytts måste skyddshöljet ”A” monteras tillbaka. Ugnslampa: 25 W, E-14 type, T 500°C.

A B 225Ta bort ugnsluckan För att underlätta rengöring och göra det lättare att komma åt ugnen invändigt, kan bägge luckorna enkelt tas bort (se fig.). För att göra det lättare att rengöra ugnen kan luckan tas loss vid gångjärnen: Gångjärn med flyttbara bultar Gångjärnen (A) är försedda med två flyttbara bultar (B). När bulten B förs uppåt, kan gångjärnet lossas ur sitt fäste. Sedan detta utförts måste luckan lyftas uppåt och tas loss genom att den dras utåt; fatta tag på luckans sidor nära gångjärnen när dessa moment ska utföras. För att sätta tillbaka luckan på plats igen, låt först gångjärnen glida in i sina fästen. Innan luckan stängs, kom ihåg att vrida de bägge flyttbara bultarna B som krokar i de båda gångjärnen. Nedsänk ej ugnsluckan i vatten. Rengör den emaljerade innerytan och glaset med hjälp av en fuktad trasa och ett milt krämformad rengöringsmedel, skölj av, och torka därefter noggrant av med en mjuk trasa. Vid behov kan luckans inre glasruta avlägsnas genom att man skruvar loss de bägge fästskruvarna på sidorna. Var noga med att glaset är ordentligt torrt innan det monteras tillbaka. Se även till att ej dra åt skruvarna för hårt då glaset åter sätts på plats. Ugnstillbehör Ugnshyllorna, ugnsplåtarna och kokkärlsställen bör rengöras i varmvatten med ett milt rengöringsmedel och därefter torkas av ordentligt, eller så kan de diskas i diskmaskin. B B

Kotlett 4 8-12 Fläskkorv 4 10-13 Grillad kyckling 3 25-35 Kyckling på spett 50-65 Kalvkött på spett 50-65

Din nya ugn innehåller flera olika funktioner för matlagning vilket gör att du kan välja den uppvärmningsmetod som lämpar sig bäst för den typ av mat du ska laga. Man väljer funktion genom att medurs vrida ugnens funktionsomkopplare till passande läge. Nu tänds belysningen inne i ugnen liksom även lampan ”On” (På).

BOP7303AB - BOP7303AX - BOP8526AXAnvändande av ugnen

Endast ljus Belysningen i ugnen tänds.

Helgrillning Endast elementet under ugnsgolvet används. Ugnen bör förvärmas i ca. 15 minuter före användandet. Denna funktion är idealisk för förbakning av pajdeg mm. I detta fall ska tillagningen ske på den understa ugnshyllan.

Endast det undre värmeelementet Endast elementet under ugnsgolvet används. Ugnen bör förvärmas i ca. 15-20 minuter före användandet. Denna funktion är idealisk för förbakning av pajdeg o.dyl. I detta fall ska tillagningen ske på den understa ugnshyllan.

Traditionell upphettning För att tillhandahålla ett konventionellt statiskt ugnsvärmesystem, används elementen i ugnens tak och golv. Ugnen bör förvärmas tills dess temperaturlampan släcks. Vi rekommenderar att man placerar mat endast på 1 hylla vid tillagning med den konventionella upphettningsfunktionen. Använd ej hyllorna längst ned eller längst upp, annars kan maten överkoka.

Forcerad luftkonvektion Fläkten och elementet bakom ugnens bakre vägg cirkulerar varmluften för att temperaturen ska blijämn i hela ugnen. Ugnen bör förvärmas före användandet tills dess temperaturlampan släcks. Mat kan även tillagas på flera ugnshyllor samtidgt vilket spar både tid och energi. Ugnstemperaturen ska sänkas med ca. 10% jämfört med den vid ett konventionellt ugnsupphettningssystem.

Upptining Fläkten används, men ej dess element, vilket gör att ugnen ej värms upp. Ugnsluckan måste hållas stängd. Frysta matvaror kan tinas upp snabbt genom att man placerar dem i ugnstråget och skjuter in detta på den understa ugnshyllan. Upptiningstiden kan sänkas med så mycket som 1/3 med hjälp av denna metod. 241Halvforcerad luftkonvektion Fläkten och det infraröda grillelementet i ugnens tak används. Ugnen bör förvärmas i ca. 5-10 minuter före användandet. Vid stekning av kött gör denna funktion att utsidan av köttet blir krispig samtidigt som den cirkulerande varmluften garanterar jämn tillagning. Halvforcerad luftkonvektion kan även användas för grillning för att maten ej ska behöva vändas såofta. Vid grillning måste ugnsluckan alltid vara stängd Använd ej aluminiumfolie för att täcka ugnsplåtem och slå ej heller in matvaror i aluminiumfolie och placera dem under grillen; foliens höga reflektionsförmåga kan göra att grillelementet kommer att skadas. Håll ugnsluckan stängd då GRILL används.

Läge för självrengöring av ugnen Vrid omkopplaren till detta läge som endast kan ställas in via tiduret; rengöringscykeln tar 1,5 tim. Innan denna pyrolys-funktion används, måste alla tillbehör i ugnen först tas ur. Under pyrolysfunktionen är belysningen i ugnen släckt. 242ELEKTRONISK PROGRAMMERING

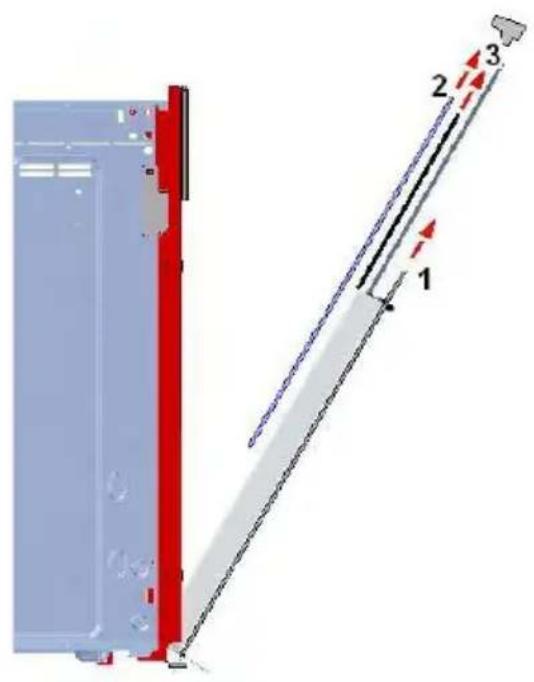

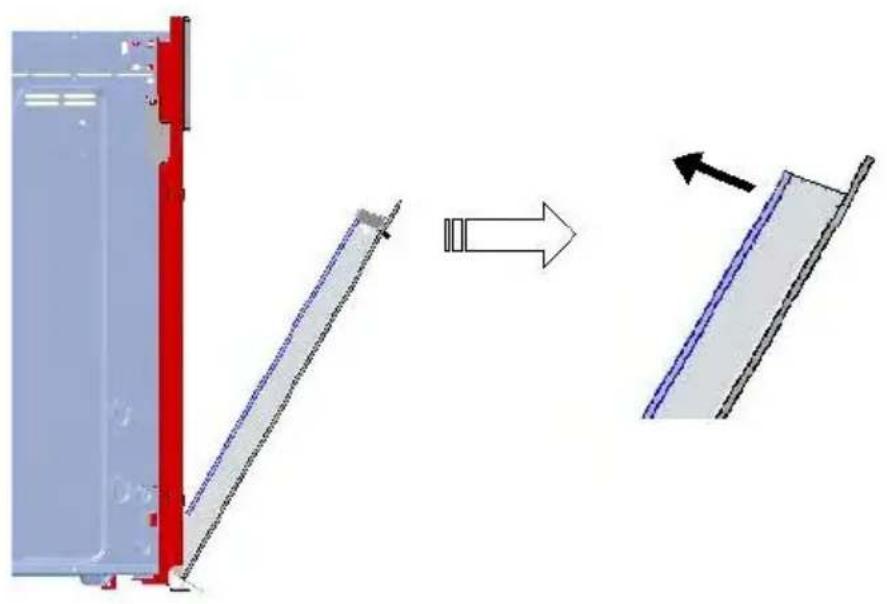

AUgnens dörr är isärtagbar för att kunna putsa glasrutorna. Det är möjligt att demontera den översta delen, enligt följande bilden. Efter att ha dragit ut den översta delen, glid ut den yttre glasrutan ( 1) och sen båda rutorna (2 och 3) inifrån enligt bilden här nere. För att kunna montera rutorna igen, utför samma procedur, bara i omvänd ordning.Tilberedningstabell Matrett Temp.°
