BRUKSANVISNING BO617E11XA GORENJE

Tack för att du valde vår apparat.

Denna detaljerade bruksanvisning medföljer för att underlätta användningen av produkten. Med instruktionerna kan du lära dig om din nya apparat så snabbt som möjligt.

Kontrollera att apparaten du har tagit emot är oskadad. Om du upptäcker transportskada, var vänlig kontakta återförsäljaren som du köpte apparaten av eller den lokala butiken som levererade den. Telefonnumret finns på fakturan eller på följesedeln.

Instruktioner för installation och anslutning finns på ett separat blad.

Instruktioner för användning är även tillgängliga på vår webbplats:

www.gorenje.com / http://www.gorenje.com /

		INTRODUKTION
4	DEN ELEKTRISKA UGNEN
8	Kontrollenhet
9	Tekniska specifikationer
10	VIKTIGA SÄKERHETSINSTRUKTIONER
11	Innan du ansluter ugnen:
12	INNAN DU ANVÄNDER APPARATEN FÖR FÖRSTA GÅNGEN	FÖRBEREDA APPARATEN FÖR FÖRSTA ANVÄNDNINGEN
13	STEG I TILLAGNINGSPROCESSEN (1 - 4)	TILLAGNING- STEG
13	Steg 1: VÄLJA TILLAGNINGSSYSTEM
15	Steg 3: VÄLJA INSTÄLLNINGAR
16	Steg 3: STARTA TILLAGNINGSPROCESSEN
16	Steg 4: STÄNGA AV UGNEN
17	BESKRIVNINGAR AV SYSTEM (TILLAGNINGSLÄGEN) OCH T I L L A G N I N G S T A B E L L E R
33	RENGÖRING & UNDERHÅLL	UNDERHÅLL & RENGÖRING
34	Konventionell ugnsrengöring

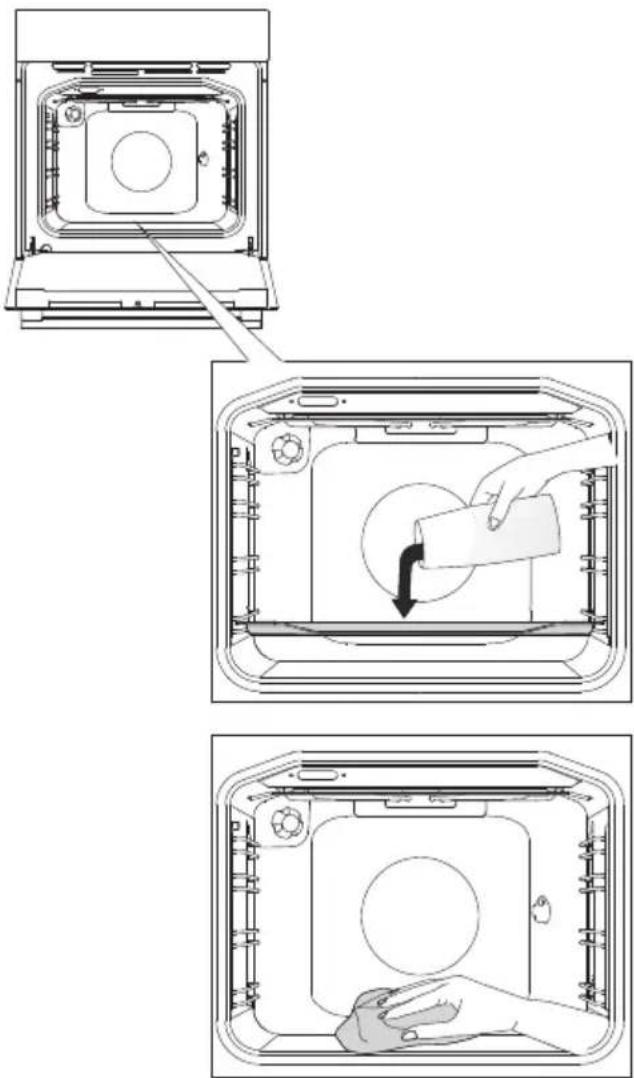

35	Använda funktionen aqua clean (våtrengöring) för att rengöra ugnen

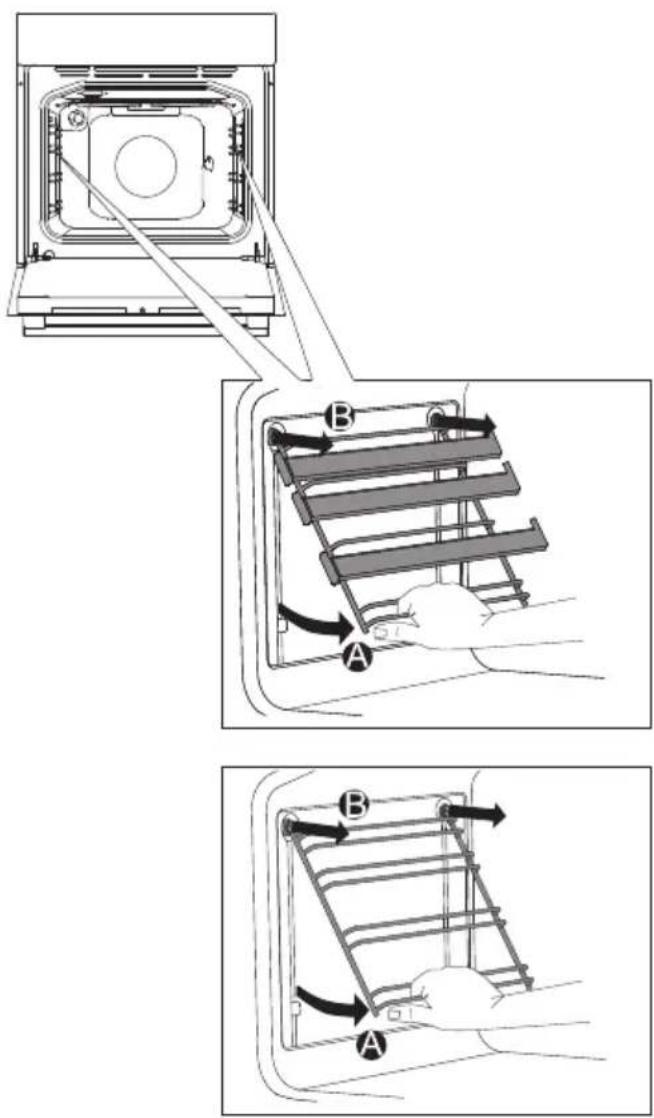

36	Borttagning och rengöring av galler och utdragbara teleskopskenor

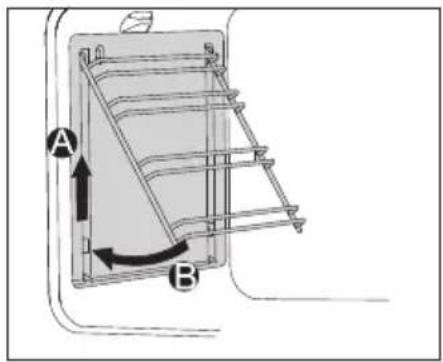

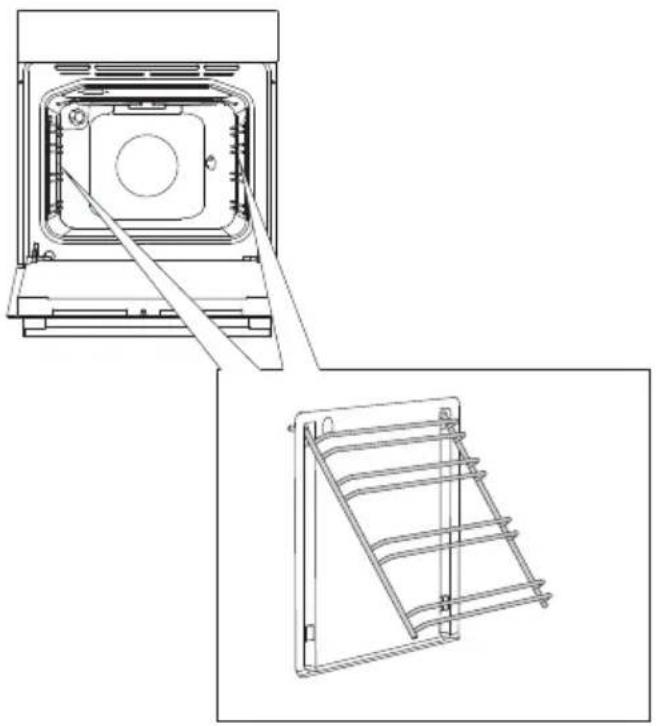

37	Installera de katalytiska insatserna

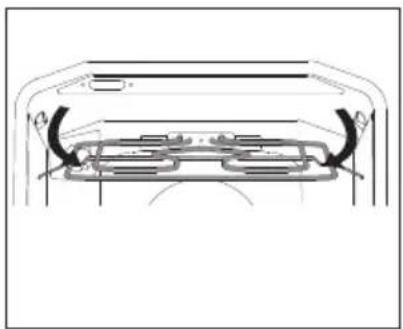

38	Rengöra taket i ugnsutrymmet

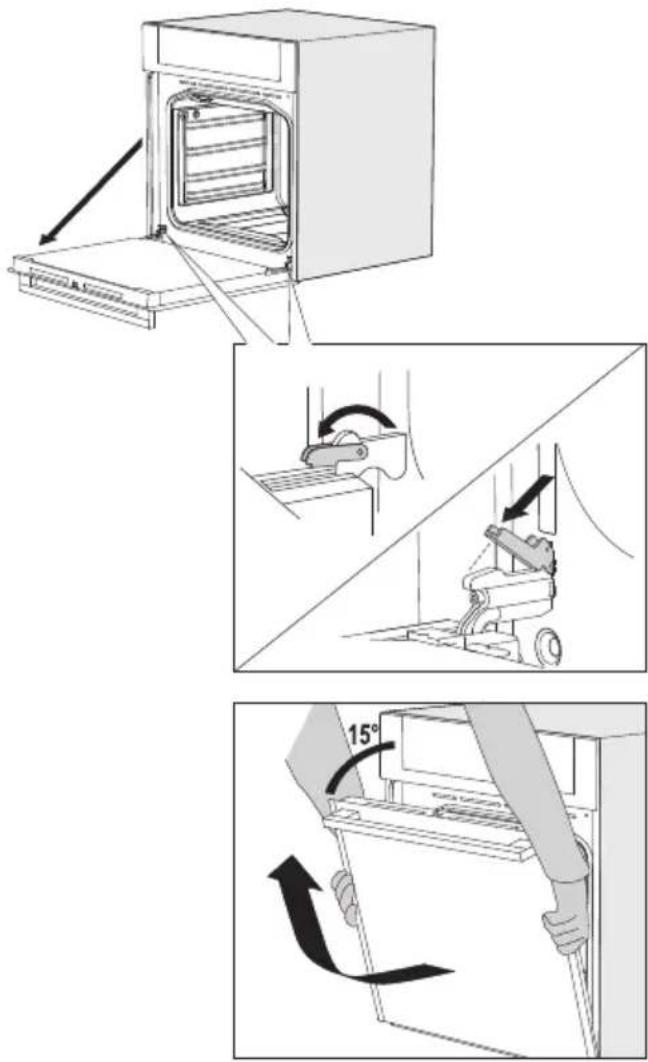

39	Ta bort och sätta in ugnsluckan
41	Ta bort och sätta in ugnsluckans
41	glasruta

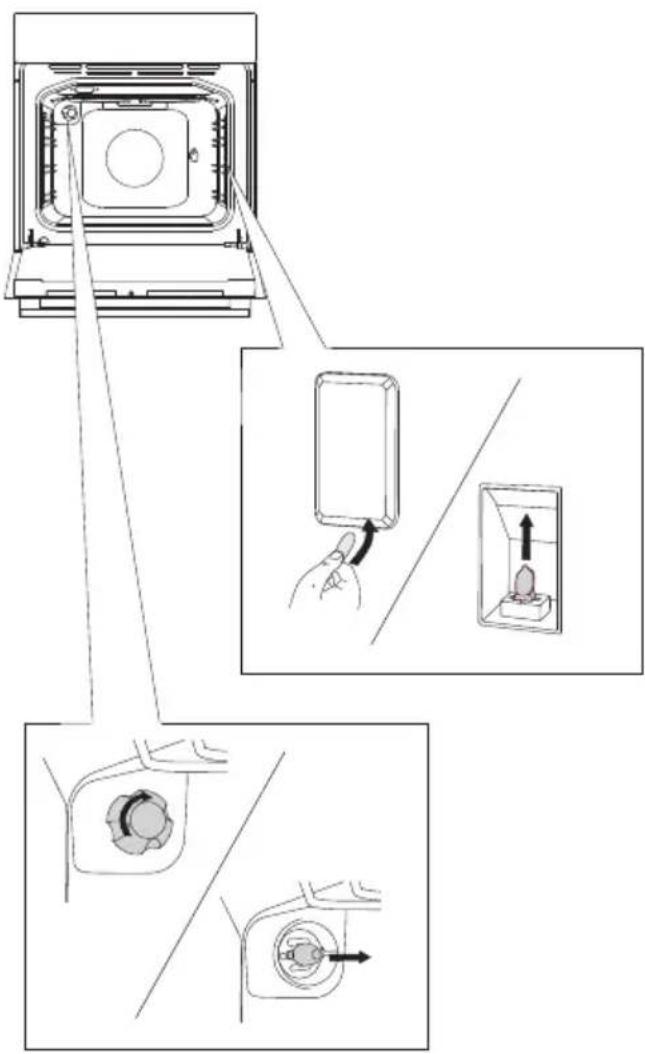

42	Byta glödlampan
43	FELSÖKNINGSTABELL	FELSÖKNING
44	KASSERING
45	TILLAGNINGSTEST	ÖVRIGT

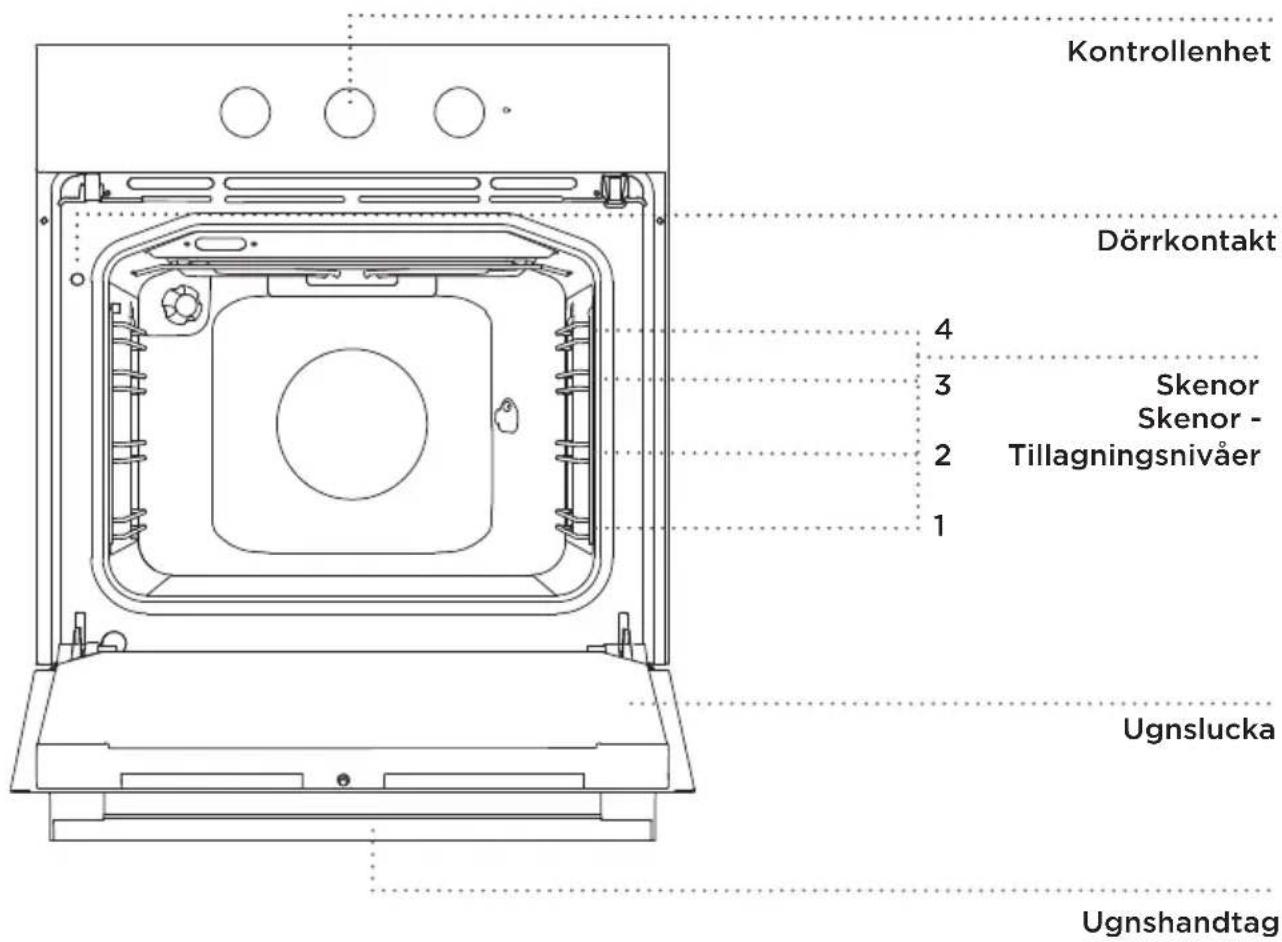

(BESKRIVNING AV UGNEN OCH UTRUSTNINGEN - BEROENDE PÅ MODELL)

Figuren representerar en av de inbyggda apparatmodellerna. Eftersom apparaterna som dessa instruktioner har utarbetats för kan ha olika utrustning, kan det hända att vissa funktioner eller utrustningar som inte finns i dina apparater beskrivs i bruksanvisningen.

Kontrollenhet Dörrkontakt 4 3 Skenor Skenor - 2 Tillagningsnivåer 1 Ugnssucka Ugnshandtag

TRYCK/DRA-HANDTAG

Tryck lätt på handtaget tills det hoppar ut och vrid det.

Efter varje användning, vrid tillbaka knappen till positionen "OFF" och tryck in det igen. Dra/tryck-handtaget kan endast tryckas tillbaka när brytaren befinner sig i position "OFF".

KONTROLLAMPA

Den röda lampan tänds när ugnsvärmarna aktiveras. När den valda temperaturen nås släcks den röda lampan.

När en funktion väljs tänds skivan för det valda vredet. Dessa apparater har ingen gul lampa (endast för vissa modeller).

Ugnsbelysningen tänds automatiskt när tillagningssystemet väljs.

TRÅDSKENOR

Trådskenorna möjliggör tillagning av mat på fyra nivåer (observera att nivåerna/skenorna räknas nerifrån och upp). Skenorna 3 och 4 är avsedda för grillning.

UTDRAGBARA TELESKOPSKENOR

Utdragbara teleskopskenor kan monteras för den 2:a, 3:e och 4:e nivån. De utdragbara skenorna kan dras ut helt eller delvis.

OMKOPPLARE FÖR UGNSLUCKA

Omkopplaren avaktiverar ugnsuppvärmningen och fläkten om luckan öppnas under tillagningsprocessen. När luckan stängs aktiverar omkopplarna värmarna igen.

KYLFLÄKT

Apparaten är utrustad med en kylfläkt som kyler höljet och apparatens kontrollpanel.

UTÖKAD ANVÄNDNING AV KYLFLÄKTEN

När ugnen har stängts av fortsätter fläkten att gå en kort stund för att kyla ugnen.

UGNSUTRUSTNING OCH TILLBEHÖR (beroende på modell)

GLASBAKSKÅL används för tillagning med alla ugnssystem. Den kan dessutom användas som ett serveringsfat.

GALLRET används för grillning eller som stöd för en panna, bakplåt eller baskål med maten.

Det finns en säkerhetsspärr på gallret. Lyft därför gallret något framtill när du drar ut det från ugnen.

Den GRUNDA BAKPLÅTEN används för gräddning av bakverk och kakor.

Den DJUPA BAKPLÄTEN används för stekning av kött och ugnsbakning av saftiga bakverk. Den kan dessutom användas som en droppbricka.

Placera aldrig den djupa bakplåten på den första skenan under tillagningsprocessen, förutom när du grillar mat eller använder grillspettet och du endast använder den djupa plåten som en droppbricka.

Gallret eller plåten ska alltid sättas in i spåret mellan de två trådprofilerna.

Med utvidgningsbara teleskopskenor, dra först ut skenorna på en nivå och placera gallret eller bakplåten på dem. Tryck sedan in dem med handen så långt det går.

Stäng ugnsluckan när teleskopskenorna helt indragna i ugnen.

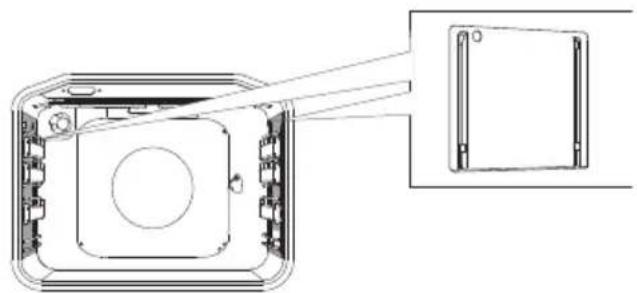

KATALYTISKA INSATSER förhindrar att fettstänk fastnar på väggarna i ugnsutrymmet.

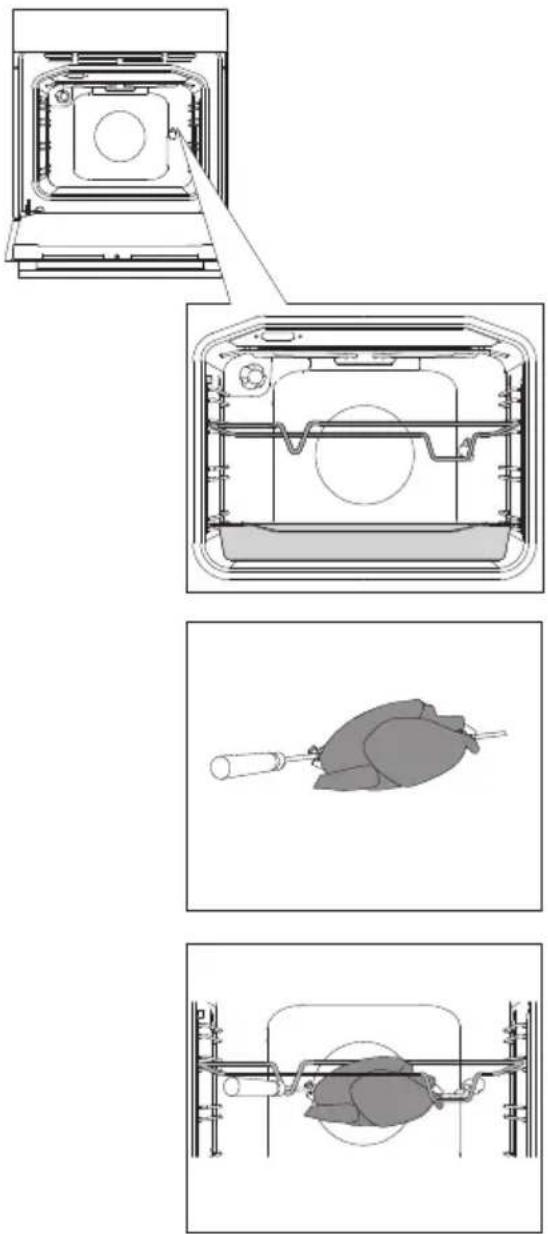

Det ROTERANDE GRILLSPETTET används för att steka kött. Setet består av ett stöd, grillspett och ett avtagbart handtag.

Apparaten och vissa av de åtkomliga delarna tenderar att bli varma under tillagning. Använd grytvantar.

KONTROLLENHET

(BEROENDE PÅ MODELL)

1 VÄLJARVRED FÖR TILLAGNINGSSYSTEM (beroende på modell)

2 NEDRÄKNINGS-TIMER/ÄGG-KLOCKA (beroende på modell)

3 TEMPERA-TURVRED 4

KONTROLL- LAMPA

Den röda lampan tänds när ugnsvärmarna aktiveras. När den valda temperaturen nas släcks den röda lampan.

OBS!

Symboler för tillagningssystem kan finnas på vredet eller på frontpanelen (beroende på apparatmodell).

TEKNISKA SPECIFIKATIONER

(BEROENDE PÅ MODELL)

XXXXXX

TIP: XXXXXX

ART. Nr:

SER. Nr: XXXXXX

220-240V \~

220V-240V, 50/60Hz

Pn_max : 3.5 kW

TN XXXXX

Märkplåten med grundläggande information om apparaten sitter på kanten av ugnen och kan ses när du öppnar ugnsluckan.

LÄS NOGGRANT INSTRUKTIONERNA OCH SPARA DEM FÖR FRAMTIDA REFERENS.

Denna apparat kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristfällig erfarenhet och kunskap, under förutsättning att de övervakas eller har instruerats om hur man använder apparaten på ett säkert sätt och är införstådda med de risker som är förknippade därmed. Låt inte barn leka med apparaten. Barn får inte utföra rengöring och underhåll utan tillsyn.

WARNING: Apparaten och vissa av dess åtkomliga delar kan bli mycket varma under användning. Var noga med att inte vidröra värmarna. Barn under 8 år ska övervakas konstant.

Apparaten blir mycket varm under användning. Var noga med att inte vidröra ugnsvärmarna.

WARNING: Under användning kan de åtkomliga delarna på apparaten bli varma. Barn ska hållas borta från ugnen.

Använd endast temperatursensorn som rekommenderas för användning i denna ugn.

WARNING: Före byte av glödlampan, se till att apparaten har kopplats bort från elnätet för att förhindra risken för elstötar.

Använd inte slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnen, eftersom de kan skada

ytskiktet eller skyddsemaljbeläggningen. Sådana skador kan leda till att glaset spricker.

Använd inte ångrengöringsmaskiner eller högtryckstvättar för att rengöra apparaten, eftersom det kan orsaka elstötar. Apparaten är inte avsedd att regleras med externa timrar eller andra speciella kontrollsystem.

Apparaten är avsedd för hushållsbruk. Använd den inte för andra ändamål, t.ex. rumsuppvärmning, torkning av husdjur eller andra djur, papper, tyger etc., eftersom det kan medföra skada eller brandrisk.

Apparaten får endast anslutas till elnätet av en auktoriserad servicetekniker eller en behörig elektriker.

Ändringar på apparaten eller reparation utförd av lekman kan resultera i svåra personskador eller materiella skador.

Om sladdar tillhörande andra apparater i närheten av denna apparat fastnar i ugnsluckan kan de bli skadade, vilket kan leda till kortslutning. Håll därför strömsladdar till andra apparater på säkert avständ.

Om strömsladden är skadad ska den bytas av tillverkaren eller en auktoriserad servicetekniker för att undvika fara.

Täck inte ugnens insida med aluminiumfolie och placera inte bakplåtar eller andra kokkärl på ugnens botten. Aluminiumfolie hindrar luften från att cirkulera i ugnen och hämmar därmed tillagningsprocessen och skadar emaljbeläggningen.

Ugnsluckan blir mycket varm under användning. Ett tredje glas är installerat för extra skydd, och minskar yttemperaturen på utsidan (endast vissa modeller).

Ugnsluckans gångjärn kan skadas om de utsätts för hög belastning. Placera inga tunga pannor på en öppen ugnslucka. Luta dig inte mot ugnsluckan du rengör ugnens insida. Stå aldrig på en öppen ugnslucka och låt inte barn sitta på den.

Apparatens drift är säker med och utan skenorna.

Se till att ventilationsöppningarna aldrig är övertäckta eller blockerade på något annat sätt.

Läs noggrant instruktionerna för användning innan apparaten ansluts. Kostnad för reparationer, eller garantianspråk, till följd av felaktig anslutning eller användning av apparaten täcks inte av produktgarantin.

INNAN DU ANVÄNDER APPARA- TEN FÖR FÖRSTA GÅNGEN

Ta bort alla delar, inklusive all transportutrustning, från apparaten vid leverans.

Rengör alla tillbehör och redskap med varmt vatten och vanligt rengöringsmedel. Använd inte slipande rengöringsmedel.

När ugnen värms upp första gången avges den karakteristiska lukten för en ny apparat.

Vädra rummet grundligt under den första användningen.

STEG I TILLAGNINGSPROCESSEN (1 - 4)

STEG 1: VÄLJA TILLAGNINGSSYSTEM

Vrid reglaget (vänster och höger) för att välja matlagningssystem (se programtabell).

Inställningarna kan också ändras under tillagningen.

SYSTEM BESKRIVNING FÖRESLAGEN		TEMPERATUR (°C)
TILLAGNINGSSYSTEM
»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»»>	SNABBFÖRVÄRMNINGAnvänd denna funktion om du vill värma upp ugnen till önskad temperatur så snabbt som möjligt. Denna funktion lämpar sig inte för tillagning av mat. När ugnen värms upp till den önskade temperaturen är uppvärmningsprocessen klar.	160
—	ÖVRE OCH NEDRE VÄRMAREVärmarna i ugnsutrymmets nedre och övre del utstrålar värme jämnt i ugnen. Bakverk eller kött kan endast ugnsbakas/stekas på en höjdnivå.	200
—	ÖVRE VÄRMAREEndast värmaren i taket i ugnsutrymmet utstrålar värme över maten. Använd den för att bryna rättens övre del (slutbryning).	180
—	NEDRE VÄRMAREEndast värmaren i botten i ugnsutrymmet utstrålar värme. Använd denna värmare för att bryna rättens undre del.	180
▼▼	GRILLEndast grillvärmaren, en del av den stora grillsatsen, är aktiverad. Detta system används för att grilla en mindre mängd öppna sandwichar eller ölkorvar, och för att rosta bröd.	240
	STOR GRILLDen övre värmaren och grillvärmaren är aktiverade. Värmen utstrålas direkt av grillvärmaren i ugnstaket. Den övre värmaren är också aktiverad för att förstärka värmeeffekten.Denna kombination används för att grilla en mindre mängd öppna sandwichar, kött eller ölkorvar, och för att rosta bröd.	240

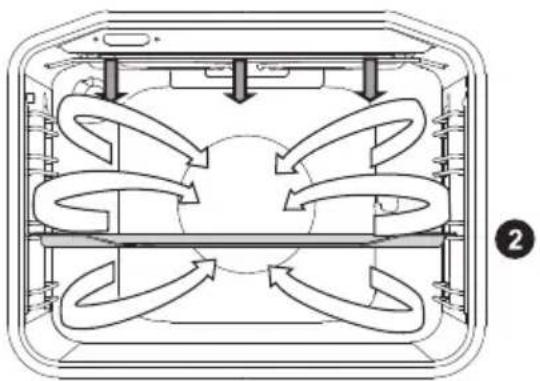

	GRILL MED FLÄKTGrillvärmaren och fläkten är aktiverade. Denna kombination används för att grilla kött och för att steka större köttstycken av fågel på en hyllnivå. Den är också lämplig för gratängrätter och för bryning till en krispig skorpa.	170
	ÖVRE VÄRMARE OCH FLÄKTDen övre värmaren och fläkten är aktiverade. Använd detta system för att steka större bitar kött och fågel. Det är också lämpligt för gratänger.	170
	VARMLUFT OCH NEDRE VÄRMAREDen nedre värmaren, runda värmaren och varmluftsfläkten är aktiverade. Detta används för att baka pizza, saftiga bakverk, fruktkakor, jäst deg och pajdeg på flera hyllnivåer samtidigt.	200
	VARMLUFTDen runda värmaren och fläkten är aktiverade. Fläkten på den bakre väggen i ugnsutrymmet säkerställer att varmluften cirkulerar konstant runt steken eller bakverket. Detta läge används för att ugnssteka kött och grädda bakverk på flera hyllnivåer samtidigt.	180

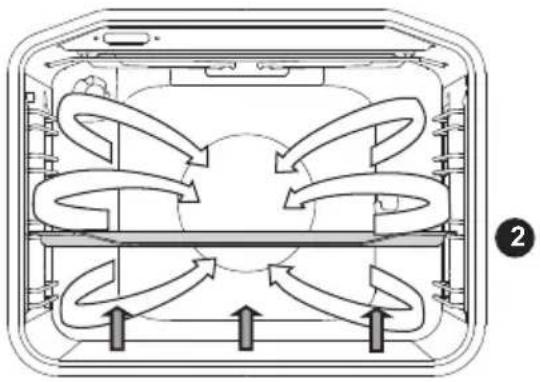

	NEDRE VÄRMARE OCH FLÄKTDetta används för att grädda lågjästa bakverk och för att konservera frukt och grönsaker.	180

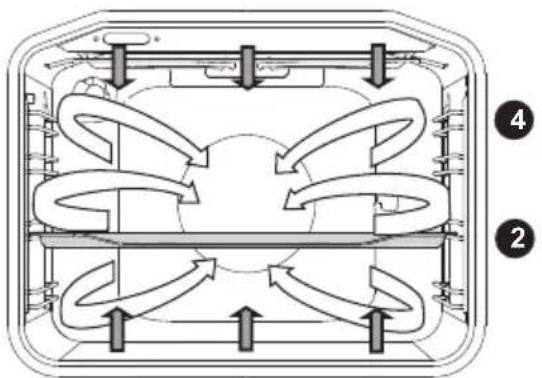

	ÖVRE OCH NEDRE VÄRMARE MED FLÄKTBåde värmare och fläkten är aktiverade. Fläkten möjliggör en jämn cirkulation av varmluft i ugnen. Den lämpar sig för bakverk, för upptining av fryst mat samt för att torka frukt och grönsaker.	180
	VÄRMNING AV TALLRIKARAnvänd denna funktion för att värma upp tallrikar, koppar etc. innan du serverar maten i dem för att hålla maten varm längre.	60
	UPPTININGLuften cirkulerar utan någon värmare aktiverad. Endast fläkten är på. Detta läge används för långsam upptining av fryst mat.	-
[yDGY]	AQUA CLEANEndast den nedre värmaren utstrålar värme. Använd denna funktion för att avlägsna fläckar och matrester från ugnen. Programmet tar 30 minuter.	70

STEG 3: VÄLJA INSTÄLLNINGAR JUSTERA TILLAGNINGSTEMPERATUREN

När du använder ugnssystemet med stor grill och grill, ställ in temperaturvredet till position;

STÄLLA IN KLOCKAN

60 50 40 30 20 10 0

ÄGGKLOCKA

Vrid vredet medurs för att ställa in tiden. Finjustera sedan inställningen genom att vrida vredet i motsatt riktning. Den längsta möjliga inställningen är 60 minuter. När den inställda tiden har löpt ut aktiveras en ljudsignal som varar i ca fem sekunder.

0 15 30 45 60 75 90 105 120

AVSTÄNGNINGSTIMER (timeromkopplare)

Välj först tillagningssystem och temperatur.

Ställ in tiden genom att vrida vredet medurs.

När den inställda tiden har löpt ut avaktiveras det valda värmesystemet.

Om du inte vill använda timeromkopplaren eller om tiden antingen är kortare än 15 minuter eller längre än 120 minuter, rekommenderas den manuella inställningen. Vrid vredet åt vänster för att välja symbolen (hand). I läget "O" är inte ugnen igång.

Ställ in systemet och temperaturen; starta sedan tillagningsprocessen.

Efter tillagningsprocessen fortsätter kylfläkten att vare igång en stund, beroende på temperaturen. Om du lämnar kvar maten i ugnen kan ånga avdunsta från den och kondensera på frontpanelen och ugnsluckan.

BESKRIVNINGAR AV SYSTEM (TILLAGNINGSLÄGEN) OCH TILLAGNINGSTABELLER

Om du inte kan hitta den mat du önskar i tillagningstabellen, hitta information för liknande mat. Informationen som visas gäller för tillagning på en enda nivå.

Ett intervall med föreslagen temperatur indikeras. Starta med en lägre temperaturinställning och höj den om du finner att maten inte bryns tillräckligt.

Tillagningstider är grova uppskattningar och kan variera beroende på vissa förhållanden.

Symbolen * betyder att ugnen ska förvärmas med användning av det valda tillagningssystemet.

Förvärm ugnen endast om det uttryckligen anges i receptet eller i tabellerna i denna bruksanvisning. Det går åt mycket energi för att värma upp en tom ugn. Du sparar mycket energi genom att ugnsbaka flera typer av bakverk eller flera pizzor i följd, eftersom ugnen redan har förvärmts.

Använd mörka bakplåtar belagda med svart silikon eller emalj, eftersom dessa överför värmen mycket bra.

Använd bara smörpapper som tål höga temperaturer. När större stycken kött eller bakverk tillagas skapas mycket ånga inuti ugnen, och denna ånga kan i sin tur kondensera på ugnsluckan. Detta är ett normalt fenomen som inte påverkar apparatens funktioner. Efter tillagningen ska du torka av luckan och luckglaset.

Stäng av ugnen ca 10 minuter före tillagningens slut för att spara energi, då du utnyttjar restvärmen.

Låt inte maten svalna i en stängd ugn för att förhindra kondensbildning (fukt).

TILLAGNINGSSYSTEM

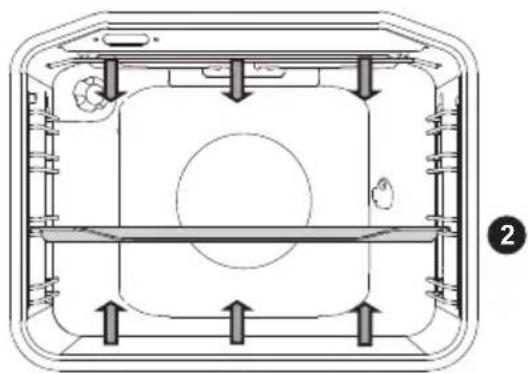

ÖVRE OCH NEDRE VÄRMARE

Värmarna i ugsutrymmets nedre och övre del utstrålar värme jämnt i ugnen.

Steka kött:

Använd emaljbelagda kärl, kärl av härdat glas eller lera, eller gjutjärnskärl eller -plåt. Plåtar av rostfritt stål är inte lämpliga, eftersom de reflekterar värmen kraftigt.

Tillsätt tillräckligt med vätska under tillagningsprocessen för att förhindra att köttet bränns. Vänd på köttet under tillagning. Steken blir saftigare om du täcker över den.

Livsmedel Vikt (g) Skena		(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
KÖTT
Fläskstek 1500 2 190-200 120-130
Skuldra (gris) 1500 2 190-200 120-140
Fläskstek 1500 2 190-200 120-140
Köttfärslimpa 1500 2 200-210 60-70
Nötstek 1500 2 190-210 120-140
Rostbiff, genomstekt 1000 2 200-210	40-60
Kalvrullad	1500 2 180-200 90-120
Lammrostbiff 1500 2 190-200	100-120
Kaninstek	1500 2 190-200	100-120
Hjortskank	1500 2 190-200	100-120
Pizza*	/	2	220 25
Kyckling	1500 2	200	80
FISK
Bräserad fisk	1000 2	210 50-60

Använd detta system till stekt kyckling, om apparaten inte har ⚡ funktionen. Använd detta system för att baka pizza, om apparaten inte har ⚡ funktionen.

Baka bakverk

Använd endast en nivå och mörka bakplåtar. I bakplåtar med ljus färg blir bryningen av bakverken sämre, eftersom sådan utrustning reflekterar värmen.

Placera alltid bakplåtarna på gallret. Om du använder den medföljande bakplåten, ta bort gallret. Tillagningstiden blir kortare om ugnen är förvärmd.

Livsmedel Skena	(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
BAKVERK
Grönsakssufflé 2 190-200 30-35
Söt sufflé 2 190-200 30-35
Rullar * 2 200-220 30-40
Bröd * 2 180-190 50-60
Vitt bröd * 3 180-190 50-60
Bovetebröd * 3 180-190 50-60
Fullkornsbröd * 3 180-190 50-60
Rågbröd *	3 180-190 50-60
Speltbröd *	3 180-190 50-60
Valnötskaka	2	180 55-60
Sockerkaka *	3 160-170	25-30
Cheesecake	2 170-180	65-75
Muffins	3 170-180	25-30
Små bakverk av jäsdeg	3 200-210	25-30
Kål "pirozhki" (piroger)	3	185-195	25-40
Fruktkaka	3 150-160 40-50
Marängkakor	3	90	120
Geléfyllda rullar (Buchtel)	2 170-180	30-35

Tips Användning
Är kakan klar? • Stick hål på kakan upptill med en tandpetare eller steknål.Om det inte finns några rester på tandpetaren eller steknålen när du drar ut den är kakan klar.• Stäng av ugnen och använd restvärmen.
Föll kakan ihop? • Kontrollera receptet.• Använd mindre vätska nästa gång.• Observera blandningstiden vid användning av små mixers, blandare etc.
Kakan är för ljus i botten? • Använd en mörk bakplåt.• Placera bakplåten på en lägre skena och aktivera den nedre värmaren mot slutet av tillagningsprocessen.
Kaka med fuktig fyllning är undergräddad? • Öka temperaturen och förläng bakningstiden.

För inte in den djupa bakplåten i den första skenan.

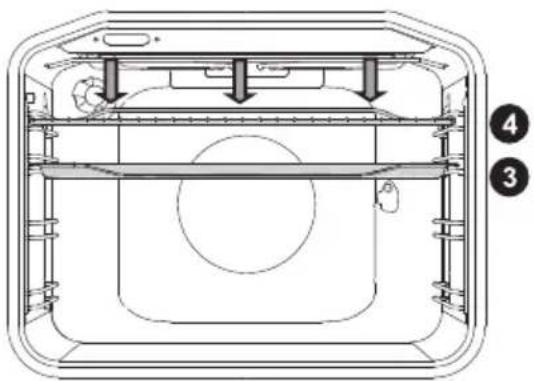

STOR GRILL, GRILL

Vid grillning av mat med den stora grillen aktiveras den övre värmaren och grillvärmaren i taket i ugnsutrymmet.

Vid grillning med normal (inte stor) grill aktiveras endast grillvärmaren, en del av den stora grillsatsen.

Förvärm den infraröda (grill) värmaren i fem minuter.

Övervaka hela tiden tillagningsprocessen. Köttet kan brännas snabbt på grund av hög temperatur.

Stekning med grillvärmaren är lämplig för knaprig och fettsnål tillagning av bratwurst, kött- och fiskbitar (stekar, tunna köttskivor, laxstekar eller filéer etc.) eller rostat bröd.

Vid grillning direkt på gallret, smörj gallret med olja för att förhindra att köttet fastnar på det, och sätt in det på den 4:e skenan. Sätt in droppbrickan på den 1:a eller 2:a skenan.

Vid grillning i en bakplåt, se till att det är tillräckligt med vätska i plåten för att förhindra att maten bränns. Vänd på köttet under tillagning.

Efter grillning, rengör ugnen, tillbehören och andra redskap.

Grilltabell - liten grill

Typ av livsmedel Vikt	(g)	Skena (nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
KÖTT
Biff, rare 180 g/stycke 3 240 18-21
Fläskkarréfilé 180 g/stycke 3 240 18-22
Fläskkotletter 180 g/stycke 3 240 20-22
Grillkorvar 100 g/stycke 3 240 11-14
ROSTAT BRÖD
Rostat bröd /	4 240	3-4
Öppna sandwichar /	4 240	5-7

Grilltabell - stor grill

Typ av livsmedel Vikt	(g)	Skena (nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
KÖTT
Biff, rare 180 g/stycke 3 240 14-16
Biff, genomstekt 180 g/stycke 3 240 18-21
Fläskkarréfilé 180 g/stycke 3 240 19-23
Fläskkotletter 180 g/stycke 3 240 20-24
Kalvskiva 180 g/skiva 3 240 19-22
Grillkorvar	100 g/stycke	3	240	11-14
Spam (leverkorv) 200 g/stycke		3 240	9-15
FISK
Laxstekar/filéer	600	3 240 19-22
ROSTAT BRÖD
6 skivor vitt bröd	/	4 240	1.5-3
4 skivor grövre bröd	/	4 240	2-3
Öppna sandwichar /	4 240 3.5-7

Vid grillning i en bakplåt, se till att det är tillräckligt med vätska i plåten för att förhindra att maten bränns. Vänd på köttet under tillagning.

Vid ugnsbakning av forell, torka fiskarna med en pappershandduk. Tillsätt kryddor inuti, bestryk med olja på utsidan och placera på gallret. Vänd inte på fiskarna under grillningen.

Håll alltid ugnsluckan stängd då grillvärmaren (infraröd) används.

Grillvärmaren, gallret och andra ugnstillbehör blir mycket varma under grillning. Använd därför grytvantar och köttänger.

Tillgning med roterande grillspett (beroende på modell)

Maxtemperatur vid användning av roterande grillspett är 240 °C.

1 Sätt in stödet för grillspettet i den 3:e skenan nerifrån och sätt långpannan i den nedersta (1:a) skenan som uppsamlingsbehållare.
2 Sätt köttet på spettet och dra åt skruvarna.
3 Placera spettets handtag på det främre stödet för spettet och sätt in spetsen i öppningen på höger sida av den bakre väggen i ugnen (öppningen skyddas med ett roterande lock).
4 Ta av spettets handtag och stäng ugnsluckan.

Sätt på ugnen och välj systemet STOR GRILL.

Sätt på ugnen och välj systemet STOR GRILL.

GRILL MED FLÄKT

I detta användningsläge aktiveras grillvärmaren och fläkten samtidigt. Lämpligt för grillning av kött, fisk och grönsaker.

(Se beskrivningar och tips för GRILL.)

Typ av livsmedel Vikt(g)		Skena(nerifrån räknat)	Temperatur(°C)	Tillagningstid(minuter)
KÖTT
Anka* 2000 2 150-170 80-100
Fläskstek 1500 2 160-170 60-85
Skuldra (gris) 1500 2 150-160 120-160
Fläksskank 1000 2 150-160 120-140
Halv kyckling	600	2	180-190	25 (en sida)20 (andra sidan)
Kyckling	1500 2	190	30 (en sida)30 (andra sidan)
FISK
Forell* 200 g/stycke	2 170-180 45-50

Den nedre värmaren, runda värmaren och varmluftsfläkten är aktiverade. Lämplig för bakning av pizzor, äppelpajer och fruktkakor.

(Se beskrivningar och tips för ÖVRE och NEDRE VÄRMARE.)

Typ av livsmedel Skena	(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
Cheesecake, pajdeg 2 150-160 65-80
Pizza* 2 200-210 15-20
Quiche Lorraine, pajdeg 2 180-200 35-40
Äppelpaj, jäst deg 2 150-160 35-40
Äppelstrudel, filodeg 2 170-180 45-65

VARMLUFT

Den runda värmaren och fläkten är aktiverade. Fläkten på den bakre väggen i ugnsutrymmet säkerställer att varmluften cirkulerar konstant runt steken eller bakverket.

Steka kött:

Använd emaljbelagda kärl, kärl av härdat glas eller lera, eller gjutjärnskärl eller -plåt. Plåtar av rostfritt stål är inte lämpliga, eftersom de reflekterar värmen kraftigt.

Tillsätt tillräckligt med vätska under tillagningsprocessen för att förhindra att köttet bränns. Vänd på köttet under stekning. Steken blir saftigare om du täcker över den.

Typ av livsmedel Vikt	(g)	Skena(nerifrån räknat)	Temperatur(°C)	Tillagningstid(minuter)
KÖTT
Fläskstek, inkl. svål 1500 2 170-180 140-160
Grismage 1500 2 170-180 120-150
Anka 1700 2 160-170 120-150
Gås 4000 2 150-160 180-200
Kalkon 5000 2 150-170	180-220
Kycklingbröst	1000	2	180-190	70-85
Fylld kyckling	1500 2 170-180 100-120

Baka bakverk

Förvärmning rekommenderas.

Kex och kakor kan ugnsbakas i grunda bakplåtar på flera nivåer samtidigt (2:a och 3:e).

Observera att bakningstiden kan variera även om bakplåtarna som används är likadana.

Kexen i den övre bakplåten kan bli färdiga tidigare än de i den nedre.

Placera alltid bakplåtarna på gallret. Om du använder den medföljande bakplåten, ta bort gallret.

För jämn bryning, se till att kexen har samma tjocklek.

Typ av livsmedel Skena	(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
BAKVERK
Kaka 2 150-160 45-60
Sockerkaka 2 150-160 25-35
Smulkaka 2 160-170 25-35
Fruktkaka, jäst 2 150-160 45-65
Plommonkaka 2 150-160 30-40
Rulltårta* 2 160-170 15-25
Fruktkaka, pajdeg	2 160-170 50-70
Challah (flätat jäst bröd)	2 160-170 35-50
Äppelstrudel	2 170-180 40-60
Kex, pajdeg*	2 150-160	15-25
Kex, pressade*	2 150-160	15-28
Kakor, jäst deg	2 170-180 20-35
Kakor, filodeg	2 170-180 20-30
Yogurt	2	40 240
BAKVERK - FRYSTA
Äpple- och kesostrudel	2	170-180 50-70
Pizza	2 170-180 20-30
Stekt potatis, ugnsklar*	2 170-180 20-35
Kroketter, ugnsbakade	2 170-180 20-35
Krämfyllda bakverk 2	180-190 25-45

För inte in den djupa bakplåten i den första skenan.

NEDRE VÄRMARE OCH FLÄKT

Detta används för att grädda lågjästa bakverk och för att konservera frukt och grönsaker. Använd den andra skenan nerifrån och en ganska grund bakplåt för att låta varmluften cirkulera över rättens övre del.

Typ av livsmedel Skena	(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
FRUKT
Jordgubbar 2 180 20-30
Stenfrukter 2 180 25-40
Fruktmos 2 180 25-40
GRÖNSAKER
Inlagd gurka 2 180 25-40
Bönor/morötter 2 180 25-40

KONSERVERING

Förbered maten som ska konserveras och burkarna på sedvanligt sätt. Använd burkar med gummiring och glaslock. Använd inte burkar med gångade lock eller metallock/formar. Se till att burkarna har samma storlek, fylls på med samma innehåll och att de är väl tillslutna.

Häll 1 liter varmt vatten i långpannan (ca 70 °C) och placera 6 1-liters burkar i pannan. Placera pannan i ugnen på den andra skenan.

Övervaka maten under konserveringen och tillaga tills vätskan i burkarna börjar sjuda - när bubblor syns i den första burken.

Livsmedel Mängd	(I)	T = 170 °C - 180 °C tills bubblor syns i burkarna/ tills vätskan i burkarna börjar sjuda	Temperatur när vätskan började sjuda- när bubblor syntes	Vilotid i ugnen (min)
FRUKT
Jordgubbar 6×1 | 40-55 Stänga av 25
Stenfrukt 6×1 | 40-55 Stänga av 30
Fruktmos 6×1 | 40-55 Stänga av 35
GRÖNSAKER
Inlagd gurka 6×1 | 40-55 Stänga av 30
Bönor, morötter 6×1 | 40-55 120 °C, 60 min 30

ÖVRE OCH NEDRE VÄRMARE MED FLÄKT

Den lämpar sig för alla typer av bakverk, för upptining av fryst mat samt för att torka frukt och grönsaker. Innan du sätter maten i den förvärmda ugnen, vänta på att lampan ska slockna första gången. För bästa resultat, använd bara en nivå.

Ugnen ska förvärmas. Använd den andra eller fjärde nivån, nerifrån räknat.

Gräddningstabell för bakverk för användningsläget med nedre och övre värmare samt fläkt

Typ av bakverk Skena	(nerifrån räknat)	Temperatur (°C)	Tillagningstid (minuter)
Marmorerad kaka 2 140-150 45-55
Kaka i rektangulär bakplåt 2 130-140 45-55
Cheesecake 2 130-140 55-65
Fruktkaka - pajdeg 2 140-150 35-45
Sockerkaka 2 130-140 20-30
Smulkaka 2 140-150 25-35
Fruktkaka, jäst 2 130-140 35-45
Rulltårta 2 140-150 18-23
Flätat bröd, ringbröd 2 140-150 25-35
Julkaka 2 130-140 50-60
Äpplestrudel	2 140-150	45-55
Geléfyllda rullar (Buchtel)	2 150-160	25-35
Gugelhupf	2 130-140	40-50
Kakor av pajdeg	2 140-150	18-25
Pressade kakor *	2 130-140	10-15
Små bakverk, jäst deg	2 140-150	15-20
Bröd	2 170-180	45-55
Pizza	2 180-190	13-20
Quiche Lorraine	2 150-160	35-45
FRYST KAKDEG
Äpplestrudel 2 150-160 40-50
Pizza 2 160-170 15-23
Filodeg 2 150-160 18-25

UPPTINING

I detta läge cirkulerar luften utan att några värmare är igång.

Mat som lämpar sig för upptining är bland annat bakverk med tjock kräm eller smörbaserad fyllning, kakor och bakverk, bröd och rullar och djupfryst frukt.

I de flesta fall är det rekommenderat att ta ut maten ur förpackningen (glöm inte att ta bort eventuella metallklämmor).

Halvvägs genom upptiningstiden ska styckena vändas, röras om och separeras om de var sammanfrusna.

Koppla bort apparaten från elnätet och vänta tills apparaten har svalnat.

Barn ska inte rengöra apparaten eller utföra underhållsåtgärder utan översyn av en vuxen.

Aluminiumbeläggning

Rengör aluminiumbeläggningen med icke-slipande, flytande rengöringsmedel som är avsedda för sådana ytor.

Tillsätt rengöringsmedlet på en fuktig trasa och rengör ytan. Skölj sedan ytan med vatten. Häll inte rengöringsmedlet direkt på aluminiumbeläggningen.

Använd inte rengöringsmedel eller svampar med slipverkan.

Obs! Ytan ska inte komma i kontakt med ugnsrengöringssprayer, eftersom det kan resultera i synlig och permanent skada.

Rostfri stålplåt på apparatens framsida

(beroende på modell)

Rengör denna yta endast med ett milt rengöringsmedel (såplödder) och en mjuk svamp som inte repar beläggningen. Använd inte rengöringsmedel med slipverkan eller rengöringsmedel som innehåller lösningsmedel, då de kan skada kåpans beläggning.

Lackerade ytor och plastdelar

(beroende på modell)

Rengör inte vreden och knapparna, luckhandtag, dekaler och märk/-typskyltar med slipande rengöringsmedel eller slipande rengöringsmaterial, alkoholbaserade rengöringsmedel eller med alkohol.

Avlägsna omedelbart fläckar med en mjuk, icke-slipande trasa och lite vatten för att undvika att ytan skadas.

Du kan även använda rengöringsmedel och rengöringsmaterial avsedda för sådana ytor enligt tillverkarnas instruktioner.

De aluminiumbelagda ytorna ska inte komma i kontakt med ugnsrengöringssprayer, eftersom det kan resultera i synlig och permanent skada.

KONVENTIONELL UGNSRENGÖRING

Du kan använda standardrengöringsproceduren för att ta bort fläckar som sitter hårt i ugnen (genom att använda rengöringsmedel eller en ugnsspray). Efter sådan rengöring, skölj bort rester av rengöringsmedlet grundligt.

Rengör ugnen och tillbehören efter varje användningstillfälle för att undvika att matrester bränns fast i ytan. Det enklaste sättet att få bort fett är att använda varmt såplödder medan ugnen fortfarande är varm.

Använd konventionella ugnsrengöringsmedel för envisa smuts- och fettrester. Skölj ugnen grundligt med rent vatten för att avlägsna alla rester av rengöringsmedlet. Använd aldrig aggressiva rengöringsmedel, slipande rengöringsmedel, slipande svampar, fläck- och rostborttagningsmedel etc.

Rengör tillbehören (bakplåtar, galler etc.) med varmt vatten och diskmedel.

Ugnen, ugsutrymmet och bakplåtarna är försedda med en specialemaljbeläggning för en jämn och beständig yta. Denna specialbeläggning underlättar rengöring vid rumstemperatur.

ANVÄNDA FUNKTIONEN AQUA CLEAN (VÅTRENGÖRING) FÖR ATT RENGÖRA UGNEN

1 Vrid VÄLJARVREDET FÖR TILLAGNINGSSYSTEM till Aqua Clean. Ställ TEMPERATURVREDET på 70 °C.

2 Häll 0,6 I vatten i ett glaskärl eller en grund bakplåt och sätt in den i den nedersta skenan.

3 Efter 30 minuter har matrester på de emaljbelagda ugnsytorna mjukats upp och kan torkas bort enkelt med en fuktig trasa.

Använd Aqua Clean-systemet när ugnen har svalnat helt.

BORTTAGNING OCH RENGÖRING AV GALLER OCH UTDRAGBARA TELESKOPSKENOR

Använd endast konventionella rengöringsmedel för att rengöra skenorna.

A Håll skenorna i den understa delen och dra dem mot mitten av ugsutrymmet.

B Ta bort dem från öppningarna upptill.

Rengör inte de utdragbara skenorna i diskmaskinen.

INSTALLERA DE KATALYTISKA INSATSERNA

Använd endast konventionella rengöringsmedel för att rengöra skenorna.

1 Montera skenorna på den katalytiska insatsen.

A B

2 Häng insatserna med skenorna på i hålen och dra uppåt.

När du installerar helt utdragbara skenor med katalytiska insatser, sätt in ena änden av medföljande snäpplås i öppningarna i botten av ugnsutrymmet och den andra änden i skenorna.

Snäpplåsens funktion är att hålla skenorna på plats.

Diska inte de katalytiska insatserna i diskmaskin.

RENGÖRA TAKET I UGNSUTRYMMET

(beroende på modell)

Den övre grillvärmaren är fällbar för att tillåta enklare rengöring av ugnsutrymmets tak. Ta ut plåtar, galler och skenor innan du rengör ugnen.

Dra i värmaren tills balken frigörs från stöden på vänster och höger sida av ugsutrymmet.

Använd aldrig värmaren när den är nedfälld. Efter rengöring, följ samma procedur i omvänd ordningsföljd för att trycka tillbaka värmaren tills balken snäperr fast igen.

Koppla bort apparaten från vägguttaget.

Värmaren måste vara sval; annars är det risk för brännskador.

TA BORT OCH SÄTTA IN UGNSLUCKAN

MJUK STÄNGNING AV LUCKAN (beroende på modell)

Ugnsluckan är utrustad med ett system som dämpar luckans stängningskraft, och det startar vid 75 graders vinkel. Det möjliggör enkel, tyst och jämn stängning av luckan. En lätt tryckning (till en 15 graders vinkel i förhållande till den stängda luckans läge) är tillräcklig för att luckan ska stängas automatiskt och mjukt.

Om för mycket kraft används för att stänga luckan reduceras effekten av systemet eller systemet kringgås av säkerhetsskäl.

1 Öppna först luckan helt (så långt det går).

2 A Rotera stoppen hela vägen tillbaka (vid vanlig stängning).

B Med mjuk stängning, rotera stoppen bakåt i 90°.

3 Stäng långsamt luckan tills stoppen är i jämnhöjd med gångjärnsbäddarna. Vid en vinkel på 15° (i relation till stängd lucka), lyft luckan lätt och dra den från båda gångjärnsbäddarna på apparaten.

Sätt tillbaka luckan i omvänd ordning. Om luckan inte öppnas eller stängs korrekt, kontrollera att skårorna på gångjärnen är inriktade med gångsjärnsbäddarna.

När du sätter tillbaka luckan, se alltid till att gångjärnshållarna är korrekt placerade i gångjärnsbäddarna för att förhindra plötslig stängning av huvudgångjärnet som är anslutet till en stark huvudfjäder. Om huvudfjädern går i lås är det risk för personskada.

LUCKANS LÅS (beroende på modell)

Öppna lucklåset genom att försiktigt trycka det åt höger med tummen medan du samtidigt drar luckan utåt.

När ugnsluckan stängs återgår lucklåset automatiskt till sitt ursprungsläge.

TA BORT OCH SÄTTA IN UGNSLUCKANS GLASRUTA

Ugnsluckans glasruta kan rengöras från insidan, men den måste tas bort först. Ta bort ugnsluckan (se kapitlet "Ta bort och sätta in ugnsluckan").

1 Lyft stöden på luckans vänstra och högra sida lite (markering 1 på stödet) och dra bort dem från glasrutan (markering 2 på stödet).

2 Håll i luckans glasruta vid den nedre kanten, lyft den något så att den inte längre är fäst i stödet och ta bort den.

3 Avlägsna den tredje glasrutan (endast på vissa modeller) genom att lyfta och ta bort den. Ta också bort gummitätningarna på glasrutan.

Sätt tillbaka glasrutan i omvänd ordning. Markeringarna (halvcirkel) på luckan och glasrutan ska överlappa.

BYTA GLÖDLAMPAN

Glödlampor är förbrukningsartiklar som inte omfattas av garantin. Ta ut plåtarna, gallret och skenorna innan du byter glödlampan.

(Halogenlampa: G9, 230 V, 25 W; vanlig glödlampa E14 25W 230V)

Använd en platt skruvmejsel för att frigöra lamphöljet och ta bort det. Ta bort glödlampan.

Var försiktig så att du inte skadar äggningen.

Lossa locket och ta bort glödlampan.

Använd skydd för att undvika att den sönder.

Problem/fel Orsak
Touchkontrollerna ger ingen respons; displayen är fryst.	Koppla bort apparaten från elnätet några minuter (ta ur säkringen eller stäng av huvudströmbrytaren). Anslut därefter apparat till elnätet på nytt och slå på den.
Huvudsäkringen i ditt hem utlöses ofta.	Ring en servicetekniker
Ugnsbelysningen fungerar inte.	Läs om proceduren för att byta glödlampan i kapitlet Rengöring och underhåll.
Bakverket är undergräddat.	Har du valt rätt temperatur och uppvärmningssystem?Är ugnsluckan stängd?

Om problemet inte kan lösas med ovanstående råd, ring en servicetekniker. Kostnad för reparationer, eller garantianspråk, till följd av felaktig anslutning eller användning av apparaten täcks inte av produktgarantin. I detta fall står användaren för kostnaden för reparationen.

Innan reparationen påbörjas, koppla bort apparaten från elnätet (genom att ta ur säkringen eller ta ut kontakten ur vägguttaget).

Innan reparationen påbörjas, koppla bort apparaten från elnätet (genom att ta ur säkringen eller ta ut kontakten ur vägguttaget).

Emballaget är tillverkat i miljövänliga material som kan återvinnas, kasseras eller förstöras utan att belasta miljön. Därför är förpackningsmaterialen tydligt märkta.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som normalt hushållsavfall. Produkten ska i stället lämnas in på auktoriserad återvinningscentral för hantering av elektrisk och elektronisk utrustning.

Korrekt avfallshantering av produkten hjälper till att förhindra negativa effekter på miljö och hälsa. För detaljerad information om kassering och hantering av produkten, kontakta relevanta lokala myndigheter som har hand om avfallshantering, eller din återförsäljare.

Vi förbehåller oss rätten att göra ändringar och korrigera fel i bruksanvisningen.

Mat testad i enlighet med standarden EN 60350-1.

Konventionell ugnsbakning

Rätt Utrustning	Skena	(nerifrån räknat)	System	Temperatur (°C)	Tillagningstid (minuter)
Småkakor/kex - en nivå	Grund emaljbelagd bakplåt	3 140-150	25-
Småkakor/kex - två nivåer	Grund emaljbelagd bakplåt	2 och 3 140-150
Småkakor/kex - tre nivåer	Grund emaljbelagd bakplåt	2, 3, 4 140-150
Muffins - en nivå	Grund emaljbelagd bakplåt	3 140-150	30-
Muffins - två nivåer	Grund emaljbelagd bakplåt	2 och 3		140-150 30-40
Muffins - tre nivåer	Grund emaljbelagd bakplåt	2, 3, 4 140-150
Kaka	Rund metallform/ trådhylla (stödgaller)	2 160-170	20-
Äppelpaj	Rund metallform/ trådhylla (stödgaller)	2 180 45

* Förvärm i 10 minuter

Galler

Rätt Utrustning Skena		(nerifrån räknat)	System	Temperatur (°C)	Tillagningstid (minuter)
Rostat bröd	Trådhylla/ galler	4		240 1:10-1:20
Biffar av köttfärs	Trådhylla (stödgaller) + djup bakplåt som droppbricka	4		240 20-25

* Förvärm i 6 minuter
