K4 COMPACT, K4 - Högtryckstvätt KARCHER - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	KARCHER
Modell	K4 COMPACT / K4
Mått (L × B × H)	516 × 295 × 282 mm
Vikt (driftsklar)	12,2 kg
Matningsspänning	230 V ~ 50 Hz
Anslutningseffekt	1,8 kW
Elskydd	IP X5, klass I
Arbetstryck	11 MPa (110 bar)
Maximalt tillåtet tryck	13 MPa (130 bar)
Vattenflöde (nominellt)	6,3 l/min
Vattenflöde (maximalt)	7,0 l/min
Max. inloppsvattentemperatur	40 °C
Max. vattentryck inlopp	0,8 MPa (8 bar)
Max. sughöjd	0,5 m
Ljudtrycksnivå (LpA)	75 dB(A)
Ljudeffektsnivå (LWA)	91 dB(A)
Medföljande tillbehör	Pistol, högtrycksslang 10 m, Vario Power-lans, roterande munstycke, tvättborste, roterande borste, skummunstycke (beroende på modell)
Huvudfunktioner	Högtryckstvätt, rengöringsmedelssugning, kontinuerlig tryckreglering, automatisk pumpstopp
Säkerhetsanordningar	Huvudströmbrytare, pistolspärr, avlastningsventil med tryckvakt
Rutinunderhåll	Rengör vatteninloppssilen och rengöringsmedelsslangens filter
Garanti	Enligt gällande villkor i landet (kontakta återförsäljare)

Vanliga frågor - K4 COMPACT, K4 KARCHER

Hur startar jag högtryckstvätten K4?

Anslut vattenslangen till vattenintaget och öppna kranen. Anslut stickkontakten. Sätt huvudströmbrytaren på I/ON. Lås upp pistolhandtaget och dra avtryckaren. Apparaten startar. Låt vattnet rinna tills inga bubblor syns, släpp sedan avtryckaren.

Hur använder jag rengöringsmedel med denna tvätt?

Dra rengöringsmedelssugslangen och sänk ner den i en rengöringslösning. Använd Vario Power-lansen i läge Mix. Lösningen blandas då med vattenstrålen. Du kan också fylla skummunstycket med rengöringsmedel.

Hur ställer jag in tvättrycket?

Släpp avtryckaren och vrid Vario Power-lansen till önskat läge, från mini till maxi. Läge Mix möjliggör dosering av rengöringsmedel.

Vad gör jag om apparaten inte bygger upp tryck?

Kontrollera lansinställningen (måste vara i högtrycksläge). Se till att vattentillförseln är tillräcklig (min. flöde 9 l/min). Rengör vatteninloppssilen. Lufta apparaten genom att låta den gå utan högtrycksslang i högst 2 minuter.

Hur underhåller jag högtryckstvätten?

Före längre lagring, rengör rengöringsmedelsslangens filter och vatteninloppssilen med rinnande vatten. Töm apparaten helt för att skydda mot frost. Se kapitlet Underhåll och skötsel i bruksanvisningen.

Vilka säkerhetsföreskrifter är viktiga?

Rikta aldrig strålen mot människor, djur, elektriska installationer eller apparaten själv. Anslut inte apparaten med fuktiga händer. Använd en lämplig förlängningssladd (area ≥ 1,5 mm² upp till 10 m). Bär skyddsglasögon och skyddskläder.

Kan jag använda apparaten utan anslutning till vattennätet?

Ja, du kan suga vatten från en öppen tank (max sughöjd 0,5 m). Använd den specifika KÄRCHER-sugslangen (art. 4.440-238) med backventil. Fyll slangen med vatten innan du ansluter den.

Hur ställer jag undan apparaten efter användning?

Släpp avtryckaren och lås pistolen. Ställ strömbrytaren på 0/OFF. Stäng vattenkranen. Tryck på avtryckaren för att avlägsna resttryck. Dra ur kontakten. Koppla bort högtrycksslangen och förvara den tillsammans med tillbehören på apparaten. Förvara på en frostfri plats.

Vilka tillbehör kan jag använda med K4?

KÄRCHER erbjuder många valfria tillbehör: tvättborste, skummunstycke, yttvätt, etc. Använd endast godkända KÄRCHER-tillbehör och reservdelar. Kontakta din återförsäljare eller besök www.kaercher.com.

Vad gör jag vid omfattande vattenläckage?

Ett litet läckage kan vara normalt. Om läckaget är omfattande, kontakta auktoriserad service. Innan du utför någon åtgärd, stäng av apparaten och dra ur stickkontakten.

BRUKSANVISNING K4 COMPACT, K4 KARCHER

Leveringsomvang. NL 5

Laseanordning på.Handsprøjtepistolen

Produkt: Hjtrysrenser

Type: 1.637-xxx

Gaelende EF-direktiver

2000/14/EF

2004/108/EF

Förden tasi bruk. NO...8

Taibruk .NO...9

Drift. NO .9

Transport . NO ..10

Lagring. NO..10

Merk: Tilforselsslange er/DDe del av leveringsomfang.

Vannslangen kobles til vannforsyningen.
Apne vannkranen welt.
Sett stopselet i stikkontakten.
→ Slà pà apparatet "I/ON".

Figur D

För lengre tids lagring, f.eks. om vinteren, pass på anvisingene i kapittelet Pleie.

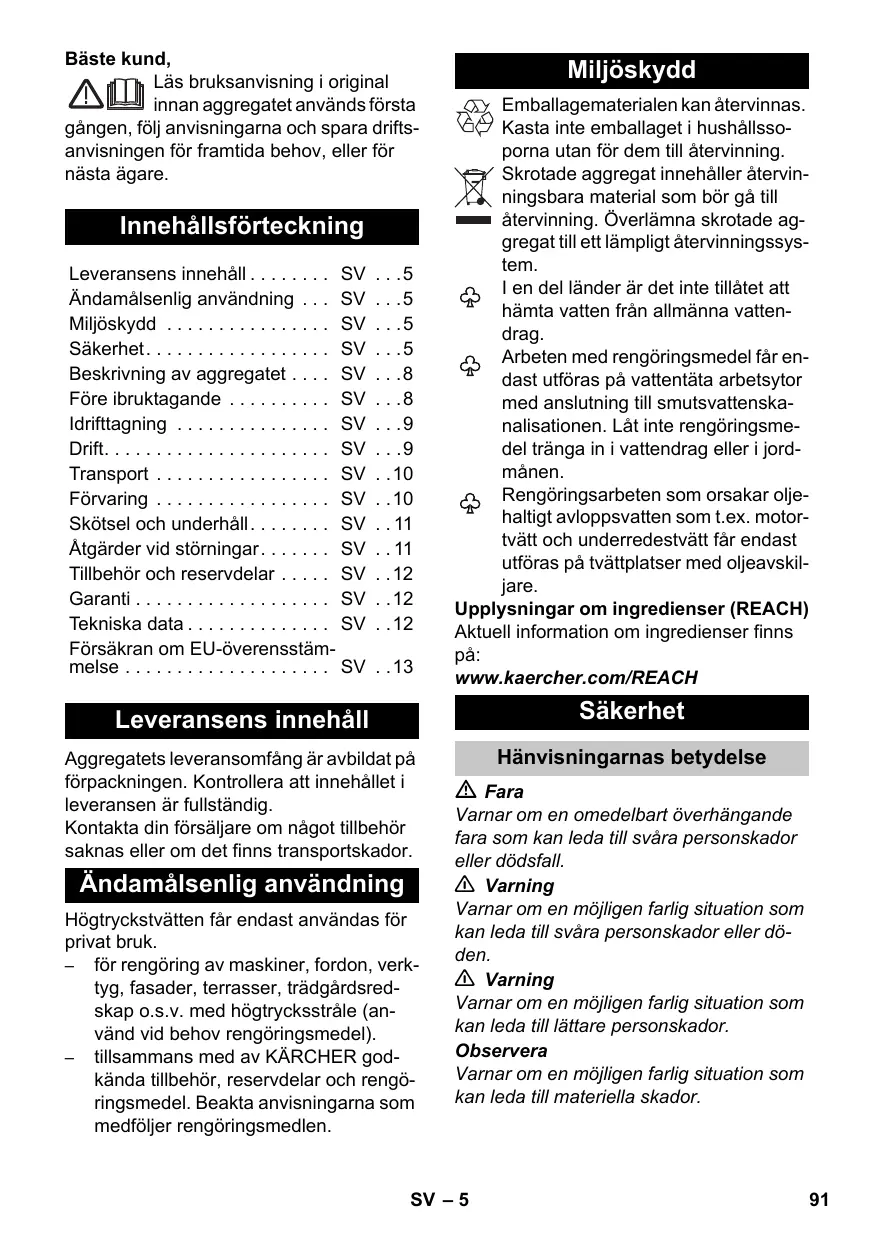

Läs braksanvisning i original innan aggregatet används Första

gängen, folj anvisingarna och spara drifts-anvisingen for framtida behov, aller for.nasta agare.

Innehållsforteckning

Leveransens innehaII . SV .5

Ändamälsenig användning ... SV ...5

Miljöskydd SV 5

Sakerhet. SV 5

Beskrivning av aggregatet . . . SV . . .8

Fore ibruktagande . SV .8

ldrifttagning . SV 9

Drift. SV 9

Transport . SV ..10

Fövaring SV .10

Skötsel och unterhäll. SV .11

Atgardenvid störningar. .SV...11

Tillbehör och reservdilar . . . . SV . .12

Garanti . SV 12

Tekniska data . SV ..12

Forsakran om EU-overensstammelse . SV ..13

Leveransens innehåll

Aggregatets leveransomfang ar avbildat pa forpackningen. Kontrollera att innehallet i leveransen ar fullständig.

Kontakta din forsäljare om nagot tillbehör saknas aller om det finns transportskador.

Ändamålsenlig användning

Högtryckstvatten fär endast användas for privat bruk.

• För rengöring av maskiner, fordon, verktyg, fasader, terrasser, trädgårdsredskap o.s.v. med högtryckssträle (använd vid behov rengöringsmedel).
• tillsammans med av KÄRCHER god-kända tillbehör, reservdalar och rengö-ringsmedel. Beakta anvisningarna som medfoljer rengöringsmedlen.

Miljöskydd

Emballagematerialen kan atervinnas.
Kasta inte emballaget i hushallsoppomautan for dem till atervinning.

Skrotade aggregat innehälter Återvinningsbara material som bör gå till Återvinning. Överlamna skrotade aggregat till ett lämpligt Återvinningsssystem.

I en del ländere det inte tillatet att hamta vatten fran allmanna vattendrag.

Arbeten med rengöringsmedel fär endast utforas på vattentata arbetsyor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motorvätt och underredestvätt fär endast utforas på tvattplatser med oljeavskijare.

Upplysninger om ingredienser (REACH)

Aktuell information om ingredienter finns på:

Hänvisingarnas betydelse

△Fara

Varnar om en omedelbart overhangende fara som kan leda till svara personskador aller dödsfall.

Varning

Varnar om en möjligen farlig situation som kan leda till svåra personskador erler döden.

Varning

Varnar om en möjligen farlig situation som kan leda till lättare persorskador.

Observera

Varnar om en möjlig farlig situation som kan leda till materiella skador.

Symboler på aggregatet

Apparaten fär inte anslutas i oemedelbar närhet till det öffentligadricksvattennätet.

1 Risk for skada! Apparaten farr endast drivas i liggande (horizontal) position.
2 Hogtrycksstrålen fär inter riktas mot manniskor, djur, aktiv elektrisk utrustning ell maskinen.
3 Skydda apparaten mot frost.

Elektriska komponenter

Fara

Ta aldrig tag i nataktonken aller eluttaget med fuktiga hander.
KontrolleraForevarjeanvandingattnatkabelnoch dess natakontaktinte arskadade.Skadad natkabeln ske genastbytasutavaktoriseradkundservice/utbildad elektriker.Anvand inte maskinmed skadad natkabel.
Alla strömforande delariarbetsomrdet maste varavattentata.
Nätkontakt och kopplingar på förlängningsledningar måste vara vattentata och fär ej liga i vatten. Kopplingen fär inte heller liga på marken. Det rekommanderas att man använder en kabeltrumma som sakerställer att eluttagen befinner sig minst 60 mm over marken.
Beakta att nät- och förlängningskabeln inte skadas genom overköming, klämning, sönderdragning eller liknande. Skydda nätkabeln frän varme, olja och vassa kanter.

Varning

■ Maskinen fär endast anslutas till växelström. Spänningen ska motsvara den spanning som ar angiven på maskinens typskylt.
■ Maskinen fär endast anslutas till att nätuttag som installerats av elektriker enligt IEC 60364.

Olämpliga elektriska förlängningskablar kan vara farlga. Använd endast tillatna elektriska förlängningskablar utomhus, med motsvarande märkning och med tillräckligt tvärsnitt: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:
Rulla alltid ut forlängningskablar helt fran kabeltrumman.
Av sakerhetsskal rekommender vi principielt att aggregatet anvands med jordfelsbrytare (max. 30 mA).

Sakerhantering

Fara

Kontrollera innan varje använding att viktigakomponenter som hogtrycks-slang, handsprutpistol och sakerhets-anordninger inte ar skadade.Byt genast ut skadade komponenter.Användinte maskin med skadade komponen-ter.
Rikta inte högtrycksstränen mot dig själv ell er mot andra for att rengöra kläder el-ler skor.
Spruta aldrig på foremål som innehäller hälsovädliga ämn (t.ex. asbest).
Däck aller däckventiler kan skadas och gá sönder av högtrycksstralen. Första tecknet ar att däcket missfãrgas. Skadade däck/däckventiler kan innebära livsfara. Hall minst 30 cm strålavstand vid rengöring!
Häll Förpackningsfolien borta frän barn, risk für kvävning!

Varning

Aggregatetfarinteanvandasav barn elleresponer sominte har tillracklig kunskap.
Denna apparat ār ej avsedd att användas av personer med begränsade psychiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera den, sāvida de inte befinner sig under uppsikt av enperson ansvarig for deras sakerhet ellhar fätt anvisningar frän en sādan person om hur apparaten ska användas och har Förstätt vilka faror som kan uppstä vid användningen av apparaten.

Barn fär inte leka med apparaten.
Barn sauna hallas under uppsikt for att garantera att deinte leker med maskinen.
Användaren mäste använda apparaten enligt foreskrifterna. Användaren ska ta hänsyn till forutsättingarna på platsen och kontrollera att ingen uppehäller sig i narheten vid arbete med maskinen.
Högtrycksslangar, armaturer och kopplingar ar viktiga for maskinens sakerhet. Använd endast högtrycksslangar, armaturer och kopplingar som rekommenderas av tillverkaren.
Använd inte apparaten om andra personer befindner sig i dess narhet, detta gäller om deinte bär skyddskläder.
Aggregatet har utvecklats for använding av rengöringsmedel som levererats aller rekommenderats av tillverkaren. Använding av andra rengöringsmedel aller kemikalier kan påverka aggregatets sakerhet.

Varning

Stang vid langre arbetspauser av maskinen med huvudstrombrytaren/maskinbrytaren ellra ur natakontakten.
Häll aldrig strålen närmare øn 30 cm vid rengöring av lackerade ytor for att undvika skador.
Lämna aldrig maskinen utan uppsikt sa länge som den ar i drift.
Använd inte maskinen vid temperaturer under 0^

Övriga faror

Fara

Inga brännbara vätskor fär fördelas med högtryckstvätten.
Sug aldrig upp vatskor som inehaller losningsmedel erler outspdda syror och losningsmedel! Hit raknas bl.a. bensin, tinner erler eldingsolja. Angan ar lattantandlig, explosiv och giftig. Anvand inte aceton, outspdda syror och losningsmedel aftersom de angripere material som anvants i maskinen
Användning av maskinen i utrymmen med explosionsrisk ar forbjuden.

Vid användning av maskinen i riskom-räden (t.ex. bensinmacker) ska motsvarande sakerhetsföreskrifter beaktas.

Personlig skyddsutrustning

Bär lämpliga skyddskläder och skyddsglasögon som skydd mot tillbakasprutande vatten aller smuts.

Stabilitet

Varning

Sakerställ innan all typ av arbete med eller på maskinen dess stabilitet for att undvika olyckor aller sakskador på grund av att maskinen faller omkull.
Maskinens stabilitet ar sakerställd nar den ställs upp på ett jämnt underlag.

Sakerhetsanordninger

Varning

Sakerhetsanordninger ar till for att skydda användaren och fär inte ändras aller sattas ur spel.

Maskinens strömbrytare

Strömbrytaren Förhindrar att aggregatet startas av misstag.

Sparr spelhandtag

Sparren lasserpolhandtagets avtryckare ochforhindrarattagretatetstartasav misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln forhindrar overskridning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps fränkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen.

Beskrivning av aggregatet

Ienna braksanvisning beskrivs aggregatet med maximal utrustning. Leveransomfagnet varierar allt after modell (se forpack-ningen).

Figurer och Bilder finns paskartongens utfällbara sider!

1 Fövaring für tillbehör
2 Transporthandtag, utdragbart
3 Snabbkoppling till hogtrycksslang
4 Strömbrytare "0/OFF / I/ON"
5 Nätkabel med nätkontakt
6 Bärhandtag
7 Transporthjul
8 Vattenanslutting med inbyggt filter
9 Kopplingsdel für vattenanslutting
10 Sugslang for rengöringsmedel (med filter)
11 Spolhandtag
12 Sparr spelhandtag.
13 Hogtrycksslang
14 Knapp for att lossa hogtrycksslangen fran spolhandtaget
15 Spolröm med tryckreglering (Vario Power)

För oftfa forekommande rengöring. Arbetstrycket kan regleras steglöst mellan "Min" och "Max". I läge "Mix" kan rengöringsmedel doseras.

Forattstalla inarbetstrycket,slappakenpahandsprutanochvrid stralrorettil onskatlage.

16 Spolrör med rotojet Vid hårt fastsittande smuts

* Valfritt tillbehör

17 Tvattborste

Lamppd for arbeten med rengoringsmedel.

18 Roterande tvattborste

Lamppad for arbeten med rengöringsmedel.

Särskilt lämpligt forbilrengöring.

19 Skummunstycke med rengöringsmedelsbehällare

Rengöringsmedlets sugs upp ur behällaren och att kraftfullt rengöringsmedelsskum skapas.

20 Slang für vattentillförsel

Använd en väv Förstärkt vattenslang (ingár inte i leveransen) med standard-koppling. Diameter minst 13 mm (1/2 tum); langd minst 7,5 m).

Färe ibruktagande

Montera tillbehör

Montera de bifogade losa delarna pà aggregatet innan det tas i drift.

Figurer och bilderrinnspaktongensutfällbara sidor!

Bild A

→ Skruva fast den medfoljande kopplingen på aggregatets vattenanslutting.

Bild B

Tryck in hogtrycksslangens nippel i spelhandtaget tills den hakar fast med ett horbart „klick".

Hänvisning: Se till att anslutningsnippeln ar ratt placerad.

Kontrollera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.

Vattenforsörjning

Anslutningsvärde, se typskyl/Tekniska Data.

Observera

Föroreningar i vattnet kan skada hogtrycks-pumpen aller tillbehören. Som skydd re-kommenderas att man använder KÄR-

CHER vattenfilter (specialtillbehör, artikelnummer 4.730-059).

Vattenforsörjning frän vattenledning

Beakta vattenleverantörens foreskrifter.

Varning

Enligt gällande foreskrifter fär maskinen aldrig användas på dricksvattennätet utan systemavskiljare. Passande systemavskiljare frän KÄRCHER, aller alternatively annan systemavskiljare enligt EN 12729 typ BA, skall användas.

Vatten som runnit genom en systemavskijare anses inte langre vara dricksvatten.

Observera

Anslut alltid systemavskijaren till vattenforsorjningen, aldrig direkt till maskinen.

Suga upp vatten ur öppna behällare

Denna hogtryckstvatt ar med KARCHERSugslang med backventil (specialtillbehör, beställningnr. 4.440-238) lampiead att suga upp ytvatten t.ex. ur regntunnor erller dammar (max sughöjd se tekiska data).

Fyll sugslang med vatten.
→ Skruva fast sugslangen på apparatens vattenanslutning och hang ner den i vattenkällan (till exemple en regntuna).

Idrifttagning

Observera

Torrköring under mer an 2 minutes leder till skador på hogtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minutes, stäng av maskinen och följ hänvisingarna i kapitlet "Atgarder vid störning"

Bild C

Tryck in hogtrycksslangen i snabbkopplingen tills den hakar fast med ett horbart klickande.
Trå på slangen För vattentillförsel på kopplingen på vattenanslutningen. Anmärkning: Tilloppslangen ingår inte i leveransen.
Anslut vattenslangen till vattenforsorj- ningen.
Oppna vattenkranen welt.
Anslut naktkontakt till vagguttag.
Starta aggregatet "I/ON".

Bild D

Lossa spärren på spelhandtaget.
Aktivera avtryckaren, aggregatet startar. Lat aggregatet arbeta (max. 2 minuter), tills vatten utan luftbubblorkommen ut ur sprutpistol.
→ Slapp avtryckaren på spelhandtaget. Hänvisning: Slapps avtryckaren stängs aggregatet avigen. Högtryck blir stäende i systemet.

Bild E

→ Spärra avtryckaren på spolhandtaget.

Drift

△Fara

P.g.a. vattenstralen vid hogtrycksmun-stycket verkar en rekylkraft på handsprutpi-stolen. Stå stadigt ochhall fast handsprut-an och strålroret ordentligt.

△Fara

Högtrycksstrálar kan vid felaktig använding vara farlga. Strälen fär inte riktas mot manniskor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Observera

Risk für skada! Apparaten fär endast drivas i liggande (horizontal) position.

Observera

Rengör inte bildäck, lack aller känsliga ytor som tra med rotorjet, risk für skador.

Observera

Risk for lackskador.

Vid arbenen med tvattborste maste den vara fri fran smuts aller andra partiklar.

Bild F

Satt i spolroret i spelhandtaget och fixera det genom att vrida det 90^
Lossa spärren på spelhandtaget.
Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs aggregatet avigen. Hogtryck blir stäende i systemet.

Arbeten med rengöringsmedel

Fara

Användning av andra rengöringsmedel el-ler kemikalier kan paverka maskinens sä-kerhet.

Använd endast rengöringsmedel och underhällsmedel frän KÄRCHER für de olika rengöringarna, eftersom dessa medel utvecklats specielt für rengöringen av er maskin. Användning av andra rengörings- och underhällsmedel kan leda till snabbare förlitting samt att garantiansprüken upphör. Be om information i fackhandeln eller begär att fä information direkt frän KÄRCHER.

Fara

Felaktig användning av rengörinsmedel kan leda till svåra personskador eller förgift- ning.

Vid användning av rengöringsmedel måste man beakta sakerhetsdatabladet frän rengöringsmedelstillverkaren, särskilt anvisinngarna om personlig skyddsutrustning. Bild

Dra ut önskad langd på sugslangen for rengöringsmedel ur kapan.
Applicera slangen for rengöringsmedel i en behällare med rengöringsmedels-losning.
Anvand spolret med tryckregulator (Vario Power).
Vrid spolrør till position "Mix". Anmärkning: Därigenom tillsätts ren-göringsmedelslosningen till vattenstrålen vid körning.

Tillval

Hall rengöringsmedelsösning i behällaren for rengöringsmedel (observera doseringsanvisningar på doseringsmedlets forpackning).

Rekommenderade rengöringsmetoder

Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
Spola bort upplost smuts med hogtrycksstrale.

Avbryta driften

→ Slapp avtryckaren på spelhandtaget.
→ Spärra avtryckaren på spelhandtaget.
Vid langre pauser i arabetet (över fem minutes)ör aggregatet dessutom slås av "0/OFF".

Avsluta driften

Varning

Lossa högtrycksslangen fran handsprutpi-stolen eller fran aggregatet endast nar det inte finns nagot tryck i systemet.

Observera

Varning: När tillopsslangen eller högtryckslangen tas loss after användning kan varmt vatten stömma ur anslutningarna.

After arbeten med rengöringsmedel Låt maskinen gå ca 1 minut För att spelarent.
→ Slapp avtryckaren på spelhandtaget.
→ Stäng av strömbrytaren "0/OFF".
Stang av vattenkranen.
Tryck avtryckaren på spolhandtaget på handsprutan for att reducera trycket i systemet.
→ Spärra avtryckaren på spelhandtaget.
Dra ut natakontakten ur vagguttaget.
Koppla bort aggregatet fran vattenforsorjningen.

Transport

Varning

Observera for att undvika olyckor aller skador vid transport maskinens vikt (se teknik data).

Transport for hand

Bild H

Lyft upp maskinen i barhandtaget och bär den.


Dra ut transporthandtaget, det hakar hörbart fast.
Dra maskinen med hjalp av transporthandtaget.

Transport i fordon

Sakra maskinen sa att den inte kan glida aller tippa.

Förvaring

Varning

Observera for att undvika olyckor aller skador lagring av maskinen, beakta maskinens vikt (se tekniisk data).

Förvara aggregatet

Beakta innan lagre lagring, t.ex. over vintern, även de extra anvisningarna i kapitlet om skötsel.

Stall maskinen paett jamtnt underlag.
Tryck på franskilningsknappen på handsprutpistolen och ta loss högtrycksslangen från handsprutpistolen.
Tryck kapan på snabbkopplingen till hogtrycksslangen i pilens riktning och dra ut hogtrycksslangen.

Bild J

Forvara nätanslutting, hogtrycksslang och tillbehör på aggregatet.

Frostskydd

Observera

Maskiner och inte komplett tömda maskiner och tillbehör kan Förstöras av frostdador. Skydda maskinen och tillbehörn mot frost.

Foratt undvika skador:

Töm aggregatet helt på vatten: Slå på aggregatetutan ansluten hogtrycksslang och utan ansluten vattenförsörjning (max 1 min) och vänta tills det inte langre kommer ut vatten frän hogtrycksanslutningen. Stäng av apparaten.
Forvara aggregate med alla tillbehör i frostsakert utrymme.

Skötsel och unterhalb

A Fara

Risk for stromstöt. Stäng av maskinen och dra ut nätkontakten innan skötsel- och underhällsarbeten sca utforas.

Underhäll

Färe langre forvaring, t.ex. pa vintern:

Lossa filtret från sugslangen for rengöringsmdel och rengör det under rinnande vatten.
Lossa filtret i vattenanslutningen med att plattang och rengör den under rinnande vatten.

Underhäll

Aggregatet ar underhállsfritt.

Atgärder vid störningar

Med hjälp av följande översikt kan du själv atgårda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du ar osaker.

Fara

Risk for strömstöt. Stäng av maskinen och dra ut nätkontakten innan skötsel- och underhällsarbeten sku utforas.

Reparationsarbeiten och arbeten på elektriska komponenter fär endast utföras av auktoriserad kundservice.

Apparaten arbetar inte

Aktivera avtryckaren i spolhandtaget, aggregatet startar.
Kontrollera om den angivna spanningen på typskylten overensstämmer med strömkällans spanning.
Kontrollera om natkabeln ar skadad.

Aggregatet startar inte, motorn går

Spänningsfall på grund av svagt elnät eller vid användning av en frolängningskabel.
Aktivera vid start forst i avtryckaren pa spelroret och stall sedan strombrytaren pa "I/ON".

Aggregatet ger inget tryck

Kontrollerina INSTALLENEN PASTRALR.
Kontrollera att vattenforsorjningen levererar tillracklig mangd vatten.
Lossa filtret i vattenanslutningen med att plattang och rengör den under rinnande vatten.
Luftur aggregatet: Starta aggregatetutan ansluten hogtrycksslang och lát gα(max 2 minuter) tills vattnet som kommer ut frän hogtrycksanslutningen arfritt fran luftbubblor. Stäng av aggregatet och anslut hogtrycksslangen igen.

Kraftiga tryckvariationer

Rengör högtrycksmunstycke: Ta bort smuts fran munstyckshålet med en näl och spelà ut det framifrán med vatten.
Kontrollera vattenflodesmängden.

Aggregatetej tatt

En latt otathet pa aggregatet ar normal. Kontakta auktoriserad serviceverksstad om det finns stora otatheter.

Rengöringsmedel sugs inte in

Använd spolröret med tryckregulator (Vario Power). Vrid spolör till position "Mix".
Rengör filtret på sugslangen für rengö-ringsmedel.
Kontrollera att slangen for rengörings-medel inte ar knäckt.

Tillbehör och reservdelar

Specialtillbehör

Specialtillbehören utökar aggregatets användningsmöljeheter. Din KÄRCHER Återförsäljare har mer information.

Reservdelar

Använd endast originalreservdeler fran KÄRCHER. En reservdelslsta finns i slutet avenna bruksanvising.

Garanti

I respektive land gäller de garantivillkor som publicerats av vāra auktoriserade distributör. Eventuella fel på aggregatet repareras utan kostnad under Förutsättning att det orsakats avett material-ller tillverkningsfel. I frågor som gäller garantin skau du vända dig med kvitto till inköpsstället ellernärmaste auktoriserade serviceverkstad.

Adressen hitter du pà:

Elanslutting
Spänning	230 V
	1~50 Hz
Anslutningseffekt	1,8 kW
Skyddsgrad	IP X5
Skyddsklass	I
Nätsäkring (trög)	10 A
Vattenanslutting
Inmatningsstryck (max.)	0,8 MPa
Inmatningstemperatur (max.)	40 °C
Inmatningsmöngd (min.)	9 l/min
Max. uppsugningshöjd	0,5 m
Prestanda
Arbetstryck	11 MPa
Max. tillåtet tryck	13 MPa
Matningsmöngd, vatten	6,3 l/min
Maximal matningsmöngd	7,0 l/min
Matningsmöngd, rengörings-medel	0,3 l/min
Spolhandtagets rekylkraft	16 N
Mätt och vikt
Längd	516 mm
Bredd	295 mm
Höjd	282 mm
Vikt, driftklar med tillbehör	12,2 kg
Beräknade värden enligt EN	60335-2-79
Hand-Arm Vibrationsvärde	<2,5 m/s2
Osäkerhet K	0,3 m/s2
Ljudtrycksnivå LpA	75 dB(A)
Osäkerhet KpA	3 dB(A)
Ljudteffektsnivå LwA + Osäker-	91 dB(A)
het KwA

Tekniska andringar forbahalls.

Försakran om EU-överensstammelse

Härmed fösakrar vi att nedanstäende be-technade maskin iändamål och konstruk-tion samt i den av oss leverade versionen motsvarar EU-directivens tillämpliga grund-laggande sakerhets- och hälskrav. Vid änderingar på maskinen som inte har god-känts av oss blirenna overensstammelse-förklaring ogiltig.

Produkt: Hogtryckstvatt

Typ: 1.637-xxx

Tillampliga EU-direktiv

2000/14/EG

2004/108/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

Tillampade harmoniserade normer

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Tillampad method for overensstammelsevdarding

2000/14/EG: Bilaga V

Ljudeffektsniva dB(A)

Upmatt: 87

Garanterad: 91

Undertechnade agerar på order av och med fullmakt frän foretagsgledningen.

H.Jenner

CEO

S. Reiser

Head of Approbation

Dokumentationsbefullmaktigad:

S. Reiser
