K4 COMPACT, K4 - Højtryksrenser KARCHER - Gratis brugsanvisning og manual

Produkttype	Højtryksrenser
Mærke	KARCHER
Model	K4 COMPACT / K4
Dimensioner (L × B × H)	516 × 295 × 282 mm
Vægt (driftsklar)	12,2 kg
Forsyningsspænding	230 V ~ 50 Hz
Tilslutningseffekt	1,8 kW
Elektrisk beskyttelse	IP X5, klasse I
Driftstryk	11 MPa (110 bar)
Maksimalt tilladeligt tryk	13 MPa (130 bar)
Vandflow (nominelt)	6,3 l/min
Vandflow (maksimum)	7,0 l/min
Maks. vandforsyningstemperatur	40 °C
Maks. vandforsyningstryk	0,8 MPa (8 bar)
Maks. sugehøjde	0,5 m
Lydtryksniveau (LpA)	75 dB(A)
Lydeffektniveau (LWA)	91 dB(A)
Medfølgende tilbehør	Pistol, HP-slange 10 m, Vario Power-lanse, roterdyse, vaskebørste, roterende børste, skumdyse (afhængigt af model)
Hovedfunktioner	Højtryksrensning, rengøringsmiddelsugning, kontinuerlig trykjustering, automatisk pumpestop
Sikkerhedsanordninger	Hovedafbryder, pistol-lås, aflastningsventil med trykafbryder
Rutinemæssig vedligeholdelse	Rens vandindløbssien og filteret til rengøringsmiddelslangen
Garanti	I henhold til gældende betingelser i landet (spørg forhandleren)

Ofte stillede spørgsmål - K4 COMPACT, K4 KARCHER

Hvordan tages højtryksrenseren K4 i brug?

Tilslut vandslangen til vandindløbet og åbn vandhanen. Sæt stikket i stikkontakten. Sæt hovedafbryderen på I/ON. Lås pistolhåndtaget op og tryk på aftrækkeren. Apparatet starter. Lad vandet løbe, indtil der ikke er flere bobler, og slip derefter aftrækkeren.

Hvordan bruges rengøringsmiddel med denne renser?

Træk rengøringsmiddel-sugeslangen ud og dyp den i en rengøringsmiddelopløsning. Brug Vario Power-lansen i position Mix. Opløsningen blandes derefter med vandstrålen. Du kan også fylde skumdysen med rengøringsmiddel.

Hvordan justeres vasketrykket?

Slip aftrækkeren, og drej Vario Power-lansen til den ønskede position, fra mini til maxi. Positionen Mix giver mulighed for dosering af rengøringsmiddel.

Hvad gør jeg, hvis apparatet ikke opbygger tryk?

Kontrollér lansens indstilling (skal være på en højtryksposition). Sørg for, at vandforsyningen er tilstrækkelig (min. flow 9 l/min). Rens vandindløbssien. Udluft apparatet ved at lade det køre uden HP-slange i maks. 2 minutter.

Hvordan vedligeholdes højtryksrenseren?

Før længere tids opbevaring skal du rengøre filteret til rengøringsmiddelslangen og vandindløbssien med rindende vand. Tøm apparatet helt for at beskytte det mod frost. Se kapitlet Vedligeholdelse i vejledningen.

Hvad er de vigtige sikkerhedsforanstaltninger?

Rett aldrig strålen mod personer, dyr, elektriske installationer eller selve apparatet. Tilslut ikke apparatet med våde hænder. Brug en egnet forlængerledning (tværsnit ≥ 1,5 mm² op til 10 m). Bær beskyttelsesbriller og -tøj.

Kan jeg bruge apparatet uden tilslutning til vandnettet?

Ja, du kan suge vand fra en åben beholder (maks. sugehøjde 0,5 m). Brug den specielle KÄRCHER sugeslange (ref. 4.440-238) med kontraventil. Fyld slangen med vand, før du tilslutter den.

Hvordan opbevares apparatet efter brug?

Slip aftrækkeren og lås pistolen. Sæt afbryderen på 0/OFF. Luk vandhanen. Tryk på aftrækkeren for at aflaste resttrykket. Træk stikket ud. Adskil HP-slangen, og opbevar den sammen med tilbehøret på apparatet. Opbevares frostfrit.

Hvilket tilbehør kan jeg bruge med K4?

KÄRCHER tilbyder mange ekstra tilbehør: vaskebørste, skumdyse, overfladerenser osv. Brug udelukkende godkendt KÄRCHER tilbehør og reservedele. Spørg din forhandler eller besøg www.kaercher.com.

Hvad gør jeg ved større vandlækage?

En mindre lækage kan være normal. Hvis lækagen er betydelig, kontakt det autoriserede serviceværksted. Før indgreb, sluk for apparatet og tag stikket ud.

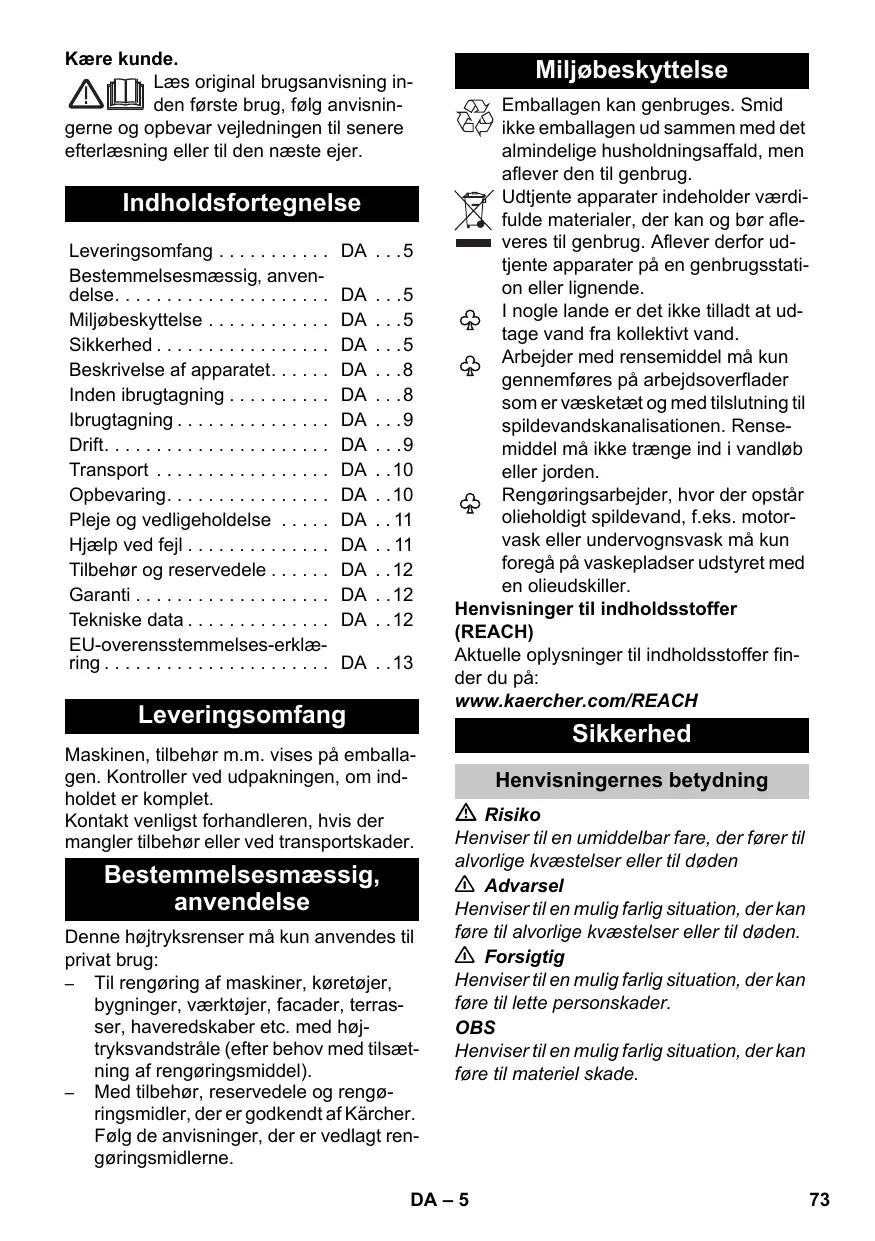

BRUGSANVISNING K4 COMPACT, K4 KARCHER

Laes original brugsanvisning in den forste drug, falg anvisingerne og opbevar vejledningen til senere afterlaesning ell er til den neste ejer.

Indholdsfortegnelse

Leveringsomfang DA .5

Bestemmelsesmaessig, anvendelse. DA .5

Miljøbeskyttelse DA .5

Sikkerhed. DA .5

Beskrivelse af apparatet. . . . DA . . . 8

Inden ibrugtagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ibrugtagning DA .9

Drift. DA 9

Transport DA .10

Opbevaring. DA .10

Pleje og vedligeholdelse . . . . DA . .11

Hjælp ved fejl DA .11

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Bestemmelsesmaessig, anvendelse

Denne højtryksrencser mA kun anvendes til privat brug:

• Til rengöring af maskiner, koretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (after behov med tilsetning af rengøringsmiddel).
  Med tilbehør, resededele og rengø-ringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlapt ren-gøringsmidlerne.

Miljøbeskyttelse

Emballagen kan genbruges. Smid\ ikke emballagen ud sammen med det\ almindelige hushholdningsaffald, men\ aflever den til genbrug.

Udtjente apparater indeholder vardifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udjtente apparater pa en genbrugsstation aller lignende.

I nogle lande er det ikke tilladt at udtage vand fra kollektivt vand.

Arbejder med rensemiddel mä kun gennemfores pa arbejdsoverflader som er væsketaet og med tilslutning til spildevandskanalisationen. Rensemiddel mä ikke trænge ind i vändløb eller jorden.

Rengøringsarbejder, hvor der opstår olieholdigt speldevand, f.eks. motorvask eller undervognsvask mA kun foregå på vaskepladser udstyret med en olieudskiller.

Henisninger til indholdsstoffer (REACH)

Aktuelle ophysninger til indholdsstoffer finder du pa:

Henisningernes betydning

Risiko

Henviser til en umiddelbar fare, der foor til alvorlige kvaestelser eller til donden

Advarsel

Henviser til en mulig farlig situation, der kan fore til alvorlige kvestelser ell er til donden.

Forsigtig

Henviser til en mulig farlig situation, der kan fore til lette persorskader.

OBS

Henviser til en mulig farlig situation, der kan fore til materiel skade.

Symboler på maskinen

Maskinen mä ikke til sluttes umidelbart til det offentlige drikkevandsnet.

1 Risiko for beskadigelse! Maskinen mä kun bruges i ligende position (vandret).
2 Stralen mä ikke rettes mod personer, dyr,ændt elektrisk udstyr eller mod delve
3 Beskyt maskinen imod frost.

Elektriske Komponenter

Risiko

Ror aldrig ved netstik og stikkontakt med fugtige hænder.
Kontroller altid til Slutningsledningen og netstikket for skader, for maskinen tages i brug. En beskadiget til Slutningsledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-installator. Anvend ikke maskinen, hvis netttilsutningsledningen er beskadiget.
Alle strømførende deli arbejdssmådet skal vare beskyttet mod strålevand.
Stikket og koblingen af forlaengerledninger skal vare vandt et og ma ikke ligge i vand. Koblingen mæ ej heller ligge på jorden.Det anbefales at bruge kabeltromler, der sikrer, at stikkontakterne er mindst 60 mm over jorden.
Undga at kore over, klemme, rive ellern lign. i net-ller forlaengerledninger, da dette odeleegger erer beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter.

Advarsel

■ Maskinen mä kun sluttes til vekselström. Spændingen skal svare til angi-velsen på typeskiltet.
■ Maskinen skal altid tilsluttes et elektrisk stik, der er installereret af en el-installator iht. IEC 603064.

Uegnede el-forlaengerledninger kan vare farlige. Benyt udelukkende hertil godkendte og mærkede el-forlaengerledninger med et tilstrækkeligt stort leddingstveersnit ved udendørbs brug: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2.5 mm²:
Træk altid forlaengerledningen helt af kabeltromlen.
■ Af sikkerhedsgrunde anbefaler vi principielt at maskinen anvendes over et fejstrømsrelæ (max. 30 mA).

Sikkerbrug

Risiko

Kontroller inden enchver ibrugtagning, om vigtige componenter som hojtryksslange, handsprjtepistol og sikkerhedsudstyr evt. er beskadiget. Udskift straks beskadigede componenter. Anvend ikke maskinen, hvis nogle af komponenterne er beskadiget.
Ret参加会议 mod Dem herself andre for at rengore toj eller skotoj.
Spul不解 genstande, der indeholder sundhedsskadelige stoffer (f.eks. asbest).
Dæk/dækventiler kan blive beskadiget og punktere ved brug af højtryksstralen. Første tegn herpa er, at dækkeneændr farve. Beskadigede dæk/dækventiler er livsfarlige. Hold mindst 30 cm stråleafstand ved rengøringen!
Emballagefolie skal holds fjern fra børn, kvælningsfare!

Advarsel

Hjtryksrenseren ma ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen.
Apparatet er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller ándelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab medindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i apparatets handtering og deevt. resultedernde fær.
Børn må ikke lege med apparatet.

Børn skal vare under opsyn for at sorge for, at de ikke leger med maskinen.
■ Brugeren skal anvende højtryksrenseren iht. dens anvendelsessformål. Han skal tage hensyn til lokale forhold og holde øje med, om der er personer i nærheden, nr han arbejder med aggregatet.
Hojtryksslanger, armaturer og tilkoblinger er vigtige for aggregatets sikkerhed. Benyt udelukkende de af producenten anbefalede hojtryksslanger, armaturer og tilkoblinger.
■ Maskinen mä ikke bruges hvis andre personer er i rækkevidde, med mindre de bruger beskyttelsessedragter.
■ Maskinen er udviklet til brug af de ren-gøringsmidler, der leveres og anbefales af producenten. Brug af andre rengø-ringsmidler eller kemikalier kan pärke maskinens sikkerhed negativ.

Forsigtig

Ved laengere arbejdspauser sluk maskinen ved hovedkontakten / maskinenskontakt eller traek netstikket.
Hold mindst 30 cm sträleafstand ved rengöring af lakerede overflader for at undgå lakskader.
Lad aldrig damprenseren vare uden opsyn, mens den er i drift.
Apparatet mä ikke bruges ved temperaturer under 0 °C.

Andre farer

Risiko

■ Brændbare væsker ma ikke sprøjtes.
- Opsug aldrig oplosningsmiddelholdige væsker eller ufortyndede syrer og oplosningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetagen er meget let antændelig, eksplosiv og gftig. Undgå brug af acetone, ufortyndede syrer og oplosningsmidler, dappe angriber maskinens materialer.
Det er forbudt at bruge hojtryksrenseren i omrader, hvor der er eksplosionsfare.

Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksenseren i fareområder (f.eks. tankstationer).

Personligt beskyttelsesesudstyr

Bær passende sikkerhedstj og beskyttel- sesbriller som værn mod vand eller snavs, der sprjter bagud.

Stabilitet

Forsigtig

Inden der arbejdes med aller ved maskinen, skal det sikres, at maskinen star stabilt for at forbindre ulykker aller beskadigelser/ kvaestelser ved at maskinen vaelter.
Maskinens stabilitet er garanteret, hviden sættes pa en plan overflade.

Sikkerhedsanordninger

Forsigtig

Sikkerhedsanordninger skal beskytte mod kvaestelser og mA hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet drug af maskinen.

Laseanordningen blokerer sprjtepistolens grep og forbindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overströmsventilen forbinder, at det maksimalt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles hjtrykspumpen af en trykafbryder, og hjtryksstralen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til ingen.

Beskrivelse af apparatet

I denote driftsvejledning beskrives det maksimale udstyr. Afhengigt af modellen er der forselle i leveringen (se emballagen).

Se hertil figurerne på siderne!

1 Opbevaring til tilbehør
2 Transportgreb, som kan traekkes ud
3 Lynkobling til højtryksslangen
4 Hovedafbryder,0/OFF" / ,I/ON"
5 Strømledning med netstik
6 Baeregreb
7 Tranporthjul
8 Vandtilslutning med integreret si
9 Tilkoblingsdel til vandforsyning
10 Sugeslange til rensemiddel (med filter)
11 Handsprjtepistol
12 Laseanordning på.Handsprjtepistolen
13 Hjtryksslange
14 Knap til at adskille hojtryksslangen fra handsprjtepistol.
15 Strålerør med trykreguling (Vario Power)
Til de mest almindelige rengøringsop-gaver. Arbejdstrykkek kan reguleres trinløst imellem "Min" og "Max". I stilling "Mix" kan rengøringsmidlet doseres. Til omstilling af arbejdstrykkek giver du slip for handsprjtepistol og drejer strålerørret til den ønskede position.
16 Straleror med rotordyse
Til svare tilsmudsinger

17 Vaskebørste
Egnet til arbejde med rensemidler.
18 Roterende vaskebørste
Egnet til arbeide med rensemidler.
Saeilig egnet til rengoring af biler.
19 Skumdyse med rensemiddelbeholder Rensemiddel suges ind fra beholderen og der opstar et effektivt rensemiddelskum.

**Ikke inkluderet i leveringen

20 Vandtilforselsslange

Brug en vævforstærket vandslangemed en gængs kobling. Diametermindst 1/2 somme, hhv. 13 mm; Længe mindst 7,5 m.

Inden ibrugtagning

Montering af tilbehør

Losekomponenter,som ervedlagtmaskinen,skalforbrugen monteres.

Se hertil figurerne på siderne!

Figur A

→ Skru den medfølgende koblingsdel pa højtryksrenserens vandtilslutting.

Figur B

→ Skru højtryksslangen ind i帽子sprjte-pistolen indtil det kan høres at den går i hak.
Bemerk: Tag hensyn til den rigtige ori- entering af til Slutningsstykket.
Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

Vandforsyning

Se typeskilt/tekniske data for tilslutningsværddier

OBS

Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskyttemaskinen anbefales brug af KARCHERvandfilter (specialtilbehør, bestillingsnummer 4.730-059).

Vandforsyning fra vandlesding

Laeg mærke til vandforsyningsselskabets reglementer.

Advarsel

Ifolge de gaeldende love, ma maskinen aldrig anvendes pa drikkevandsnettet Eden systemseparator. Der skal anvendes envelegnet systemseparator fra Karcher ellern alternative systemseparator ifolge EN 12729 type BA.

Vand, som strømmer igennem en systemseparator, kan/DDrke drikkes.

OBS

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen.

Denne hojtryksrenser er sammen med KARCHER-sugeslangen med kontraventil (ekstratilbehør, bestillingsnr. 4.440-238) beregnet til opsugning af overfladevand,

som f.eks vand af regntonder aller damme (max. opsugningshjde, se tekniske data).

Sugeslangen skal fyldes med vand.
Skru sugeslangen på maskinens vandtilsutnng og heng den i vandkilden (f.eks. regntnde).

Ibrugtagning

OBS

Tørkørsel på mere end 2 minutter fær til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifolge anvisiningerne i kapitel "Hjælp ved fejl".

Figur C

Stik højtryksslangen ind i lynkoblingen indtil det kan høres at den gär i hak.
Sæt vändtilløbsslangen på vändtillsut-ningens kobling.

Bemark: Tilfselsslangen leveres\ ikke med.

Slut vandslangen til vandforsyningen.
Abn for vandhanen.
Sæt netstikket i en stikdase.
Stil hovedafbryderen på "I/ON".

Figur D

Brug hundsprjtepistolens greb.
Hojtryksrenseren tændes ved at trække i grebet.

Maskinen skal kore (max. 2 minutter), indtil vandet strømmer ud af händsprøj- tepistolen.ud bobler.

Slip pistolgrebets händtag.
Bemark: Hvis der gives slip for grebet, afbrydes maskinen ingen. Hojtrykkek opretholdes i systemet.

Figur E

Brug hundsprjtepistolens greb.

Drift

Risiko

Pga. den vandsträle, derkommen ud af højtryksdysen, stodes pistolgrebet bagud. Sorg for at sta godt og hold godt fast i pistolgrebet og stralerøret.

Risiko

Hojttryksstraler kan vare farlige, hvis de\ ikke anwendes korrekt. Stralen ma违法犯罪\ tes mod personer, dyr, tandt elektrisk udstyr eller mod delve maskinen.

OBS

Risiko for beskadigelse! Maskinen magkun bruges i liggende position (vandret).

OBS

Bildæk, lakeringer eller folsomme overflader af træ mA ikke renses med snavsfræseren,fare for beskadigelse.

OBS

Fare for lakskader

Ved arbejder med vaksebørste, skal den være fri for tilsmudsninger erler andre partikler.

Figur F

→ Strålerør saettes ind i sprøjtepistol og fikseres med en 90^ omdrejning.
Brug handsprjtepistolens greb.
Hjtryksrenseren tændes ved at trække i grebet.

Bemark: Hvis der gives slip for grebet, afbrydes maskinenigen. Hojtrykket oprotholdes i systemet.

Arbejde med rensemidler

Risiko

Brug af forkerte rengøringsmidler erller kemikalier kan påvirke maskinens sikkerhed. Brug udelukkende rense- og plejemidler fra KARCHER til den pagelnde rengøringsdopgave, da disseprodukter er specielt udviklet til deres maskine. Brugen af andre rense- og plejemidler kan fore til hurtigere slitage og ophor af garantikravene. Informer dig venligst ved din forhandler erkrvirer direkte informationer hos KARCHER.

Risiko

Forkert anvendelse af rengøringsmidler kan forarssage alvorlige kvæstelser eller forgiftninger.

Ved brug af rensemidler skal der tages hensyn til sikkerhedsdatabladet af rensemiddelproducenten, især henvisningerne til personlige værnedmidler.

Figur G

Træk rensemiddel-sugeslangen ud af huset i den ønskede laengde.
Hæng rensemiddel-sugeslangen ned i en beholder med rensemiddelopss- ning.

Brug stralerermedtrykregulering(Vario Power).
Drej strålerøret til position "Mix".
Bemørk: På den måde tilsættes der rensemiddeloploşning til vandstrålen under driften.

Optionel

Fyld rensemiddeloplosningen ind i skumdysens rensemiddelbeholder (tag hje de for doseringsanvisningen på rensemidlets emballage).

Anbefalet rensemetode

Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
Vask det Iøsnede snavs af med højtryksstrålen.

Afbrydelse af driften

Slip pistolgrebets händtag.
Brug hundsprjtepistolens greb.
Afbryd endvidere maskinen "0/OFF" ved laengere arbeitsdpauser (mere end 5 minutter).

Afterbrug

Forsigtig

Hjortksslangen ma kun adskilles fra handsprjtepistol erer maskinen, hvis systemer eden tryk.

OBS

Hvis tilobs- og hojtryksslangen adskilles after driften kan der drype varmt vand.

After arbejde med rensemidler: Tænd maskinen i ca. 1 minut og skyl med klart vand
Slip pistolgrebets händtag.
→ Sluk maskinen "0/OFF".
Luk vandhanen.
Tryk pà pistolgrebet for at fjerne det tryk, der er i systemet.
Brug hundsprjtepistolens greb.
Træk netstikket ud af stikkontakten.
Adskil maskinen fra vandforsyningen.

Transport

Forsigtig

Tag hensyn til maskinens vægt til Transporten (se tekniske data) for at undgå ulykker og perskader.

Manuel transport

Figur H

Left maskinen ved hjaelp af grebet og bær den.

Figur

→ Træk grebet welt ud indtil den gär i hak.
Træk maskinen i transportgrebet.

Transport i koretjer

Maskinen sikres/fastgores, sa den ikke kan vælte eller flytte sig.

Opbevaring

Forsigtig

Tag hensyn til maskinens vægt ved udvalget af opbevaringsstedet (se tekniske data) for at undgå ulykker og personskader.

Opbevaring af damprenseren

Inden maskinen opbevares over et laenge tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje".

Stil fejemaskinen pa et plant underlag.
Tryk på.Handsprøjtepistolens skilleknap og adskil hjjtryksslangen fra handsprøjtepistolen.
Tryk huset af lynkoblingen til højtrykslangen i pilens retning og træk højtrykslangen ud.

Figur 3

Anbring nettilslutningskablet, højtryks-slangen og tilbehøret på hjtryksrenseren.

Frostbeskyttelese

OBS

Ikke fuldstændig tømte maskin- eller tilbehorsdele kan ødelægges af frost. Tøm maskin- og tilbehorsdele fuldstændig og frostsikre dem.

For at undgå skader:

Tømmemaskinen for vand: Taend maskinen uden tilsluttet hjtryksslange og uden tilsluttet vandforsyning (max. 1 min.) og vent, indtil der/DDke komermand ud af hjtryktstilslutnigen.Sluk for maskinen.
Maskinen og alt tilbehør opbevares i et frostfrit rum.

Fare for elektrisk stød. Før alle service- og vedligeholdelseserbejder skal maskinen afbrydes og stikket trækkes ud.

Pleje

Inden laengere tids opbevaring, f.ecs. om vinteren:

Træk filteret af rensemiddel-sugeslangen ogrens det under Iobende vand.
Træk sien i vandtilslutningen ud med en fladtang og rens den under I\bende vand.

Vedligeholdelse

Hjtryksrenseren er vedligeholdsesfri.

Hjælp ved fejl

Ved hjælp afitteoversigt kan De selv afhjælpe mindfulness.

Kontakt den autoriserte kundeservice i tvivlstillfaelde.

Risiko

Fare for elektrisk stød. Før alle service- og vedligeholdelseserbejder skal maskinen afbrydes og stikket trækkes ud.

Reparationsarbejder og arbejder på elektriske komponenter skal altid udfores af autoriserede servicefolk.

Maskinen kører ikke

Maskinen tændes ved at trække i handsprøjtepistolens greb.
Kontroller, at den angivne spænding pátypeskiltet stemmer overens med strømkildens spænding.
Kontroller nettilslutningsktablet for beskadigelse.

Maskinen starter(ilke, motoren brummer

Spændingstab på grund af et svagt strøm-net aller hvis der bruges en forlaengerled-ning.

Træk først sprøjtepistolens greb ved starten, saet sa afbryderen til "I/ON".

Maskinenkommenikpeopapatdet nodvendige tryk

Kontroller indstillingerne på strålerøret.
Kontroller vandforsyningen for tilstrækelig transportkapacitet.
Træk sien i vandtilslutningen ud med en fladtang og rens den under I\bende vand.
Maskinen skal afluftes: Tænd maskinen Eden tilsluttet højtryksslange og vent (max. 2 minutter), indtil vendetkommen ud af højtryktilslutningen eden bobler. Sluk for maskinen og tilslut højtryks-slangen igen.

Kraftige trykudsving

Rens højtryksdysen: Fjern snavs fra dyseborehullet med en nål og skyl ved at spule vand fremad.
Kontroller den tillbende vandmaengde.

Maskinen er utaat

Teknisk betinget er maskinen lidt utaat. Kontakt den autoriserede kundeservice, hvis den er meget utaat.

Rensemiddel bliver(ilke indsuget

Brug stralerermed trykregulering (Vario Power). Drej stralereret til position "Mix".
Rens filteret på rensemiddelsugeslan-gen.
Kontroller rensemiddel-sugeslangen for knæk.

Benyt udelukkende originale resvedel fra KÄRCHER. Bag i dette betjeningsvejledning finder De en oversigt over resvedele.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, sāfremt fejlen kan tilskrives en materiale-ller Produktionsfejl. Hvis De onionsker at gore garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmesto kundeservice medbringende kvittering for købet.

Adresser finder De under:

El-tilslutning
Spænding	230 V
	1~50 Hz
Tilsluttingseffekt	1,8 kW
Beskyttelsensiveau	IP X5
Beskyttelsekslasse	I
Netsikring (træg)	10 A
Vandtilslutning
Tilførselstryk, maks.	0,8 MPa
Forsyningstemperatur, maks.	40 °C
Forsyningsmaengde, min.	9 l/min.
Max. indsugningshøjde	0,5 m
Ydelsesdata
Arbejdstryk	11 MPa
Maks. tilladt tryk	13 MPa
Kapacitet, vand	6,3 l/min.
Transportmængde max.	7,0 l/min.
Kapacitet, rengøringsmiddel	0,3 l/min.
Pistolgrebets tilbagestødskraft	16 N
Mål og vægt
Længde	516 mm
Bredde	295 mm
Højde	282 mm
Vægt, driftsklar med tilbehør	12,2 kg
Oplyste værddier ifølge EN 60335-2-79
Hand-arm vibrationsværdi	<2,5 m/s2
Usikkerhed K	0,3 m/s2
Lydtryksniveau LpA	75 dB(A)
Usikkerhed KpA	3 dB(A)
Lydeffektniveau LwA + usikker-hed KwA	91 dB(A)

Der tages forbehold for tekniskeændringer.

Hermed erklærer vi, at den nedenfor naevnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlaeggende sikkerhedsog sundhedskrav i EF-direktiverne. Vedændringer af maskinen, der foretages.uden forudgående aftale med os, mister denen erklæring sin gyldighed.

Anvendte harmoniserede standarder

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Anvendte overensstemmelsesverd- ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Malt: 87

Garanteret: 91

Undertegnedeagererpavegneafogmed fuldmagtfra ledelsen.

H. Jenner

CEO

S. Reiser

Head of Approbation

Maskinen skal不解 kobles direkte til den offentlige vannforsyningen.

Ta aldri stopselet ell stikkontakten med vate hender.
■ Kontroller strømledningen og stopselet for skader før hvr bruk. En skadet strømledning mä skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker. Ikke ta i bruk maskinen med skadet kabel.
Alle strømførende deler i arbeidsomrădet ma vare spylesikre.
Stopsel og kontakt på skjeteledning ma vare vanntette og skal ikke ligge i vann. Koblingen skal ikke bli liggende på bakken. Det anbefales Å bruke en kabeltrommel som sikrer at stikkontakten er minst 60 mm over bakken.
Pass pa at strmledningen aller skjoteledningen ikke skades ved at den kjores over, klemmes, strekkes aller lignende. Beskytt strmledningen mot sterk varme, olje og skarpe kanter.

Advarsel

■ Maskinen skal kun kobles til vekselström. Spenningen mä stemme overens med maskinens typeskilt.
■ Maskinen mä kun tilkobles strømuttak som er installer av en elektromontør, i henhold til IEC 60364.
Uegnede elektriske skjoteledninger kan.).
vare farlige. Ved utendors bruk ma det
anvendes elektriske skjoteledninger
som er godkjent for dette og merket et

ter gjeldende regler, og som har tilstrekkelig ledningstverrsnitt: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²

Skjoteledninger mä alltid vikles helt av kabeltrommelen.
Av sikkerhetsgrunner anbefaler vi i tungspunktet at apparatet drives via en overspenningsbryter (maks 30mA).

Sikker handtering

△Fare

16 Stralerør med Rotojet

For hardnakket smuss

* Ekstra tilbehør

17 Vaskebørste

18 Roterende vaskebørste

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Maskinen suger ikkerengjoringsmiddel
