РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K4 COMPACT, K4 KARCHER

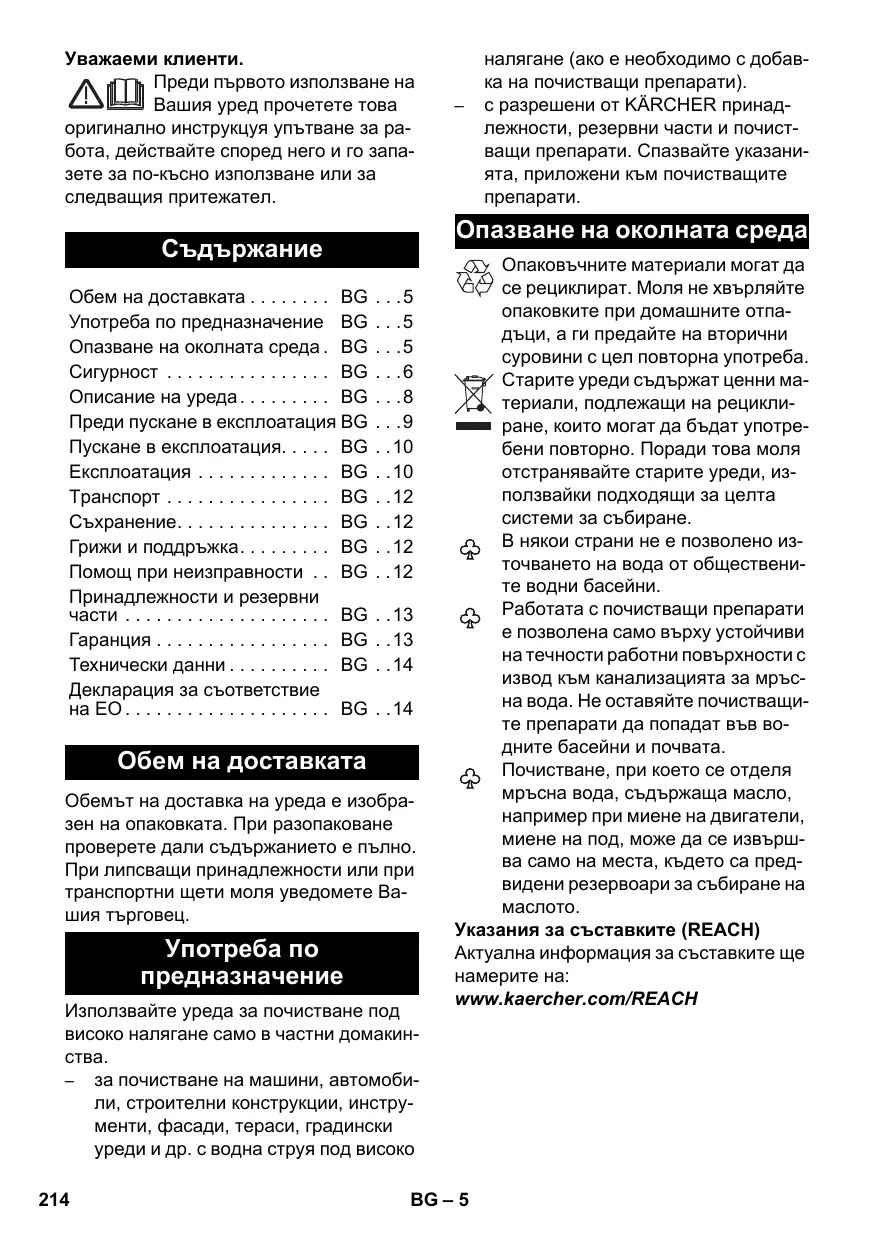

Уважаеми клиенти. Преди първото използване на Вашия уред прочетете това оригинално инструкцуя упътване за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Опазване на околната среда

Обем на доставката Обемът на доставка на уреда е изобразен на опаковката. При разопаковане проверете дали съдържанието е пълно. При липсващи принадлежности или при транспортни щети моля уведомете Вашия търговец. Употреба по предназначение Използвайте уреда за почистване под високо налягане само в частни домакинства. – за почистване на машини, автомобили, строителни конструкции, инструменти, фасади, тераси, градински уреди и др. с водна струя под високо

налягане (ако е необходимо с добавка на почистващи препарати). с разрешени от KÄRCHER принадлежности, резервни части и почистващи препарати. Спазвайте указанията, приложени към почистващите

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба. Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. В някои страни не е позволено източването на вода от обществените водни басейни. Работата с почистващи препарати е позволена само върху устойчиви на течности работни повърхности с извод към канализацията за мръсна вода. Не оставяйте почистващите препарати да попадат във водните басейни и почвата. Почистване, при което се отделя мръсна вода, съдържаща масло, например при миене на двигатели, миене на под, може да се извършва само на места, където са предвидени резервоари за събиране на Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH BG – 5

Значение на указанията

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт. 몇 Предупреждение Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт. Указание за възможна опасна ситуация, която може да доведе до леки наранявания. Указание за възможна опасна ситуация, която може да доведе до материални щети.

Уредът не бива да се включва непосредствено към обществената мрежа за питейна вода.

Опасност от увреждане! Уредът трябва да работи само в легнало положение (хоризонтално). Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Уреда да се пази от замръзване.

Електрически компоненти

Никога не докосвайте щепсела и контакта с влажни ръце. Преди всяка употреба проверявайте мрежовия захранващ кабел с щепсела за щети. Незабавно ангажирайте специализиран сервиз/ електротехник със смяната на повредения мрежови захранващ кабел. Не пускайте в експлоатация уреда

BG – 6 с повреден мрежови захранващ кабел. Всички електрически части и елементи в обсега на работа трябва да са защитени от водната струя. Щепселът и куплунгът на един удължителен кабел трябва да бъдат водоустойчиви и не бива да се намират във вода. Освен това куплунгът не бива да лежи на пода. Препоръчва се използването на барабани за кабели, които гарантират, че контактите ще се намират на минимум 60 мм от пода. Обърнете внимание на това, мрежовият захранващ кабел или удължителният кабел да не се наранят или повредят поради преминаване на автомобили върху тях, премазване, опъване или подобни. Пазете мрежовите захранващи кабели от горещина, масла и остри ръбове. Предупреждение Свързвайте уреда само към променлив ток. Напрежението трябва да съответства на посоченото върху фирмената табелка на уреда. Свързването на уреда е позволено само към електрически извод, изпълнен от електроинсталатор съгласно IEC 60364. Неподходящите електрически удължителни кабели могат да бъдат опасни. На открито използвайте само разрешените за това и съответно обозначени електрически удължителни кабели с достатъчно сечение на проводниците: 1 - 10 м: 1,5 мм2; 10 - 30 м: 2,5 мм2: Удължителният кабел трябва да бъде напълно развит от барабана По причини на сигурността принципно препоръчваме задействането на уреда през защитно приспособление за падове в напрежението (макс. 30 mA).

Преди всяка експлоатация проверявайте за щети важните компоненти, като маркучите за работа под налягане, пистолета за ръчно пръскане и предпазните приспособления. Сменяйте незабавно повредените компоненти. Не пускайте в експлоатация уреда с повредени компоненти. Не насочвайте струята под високо налягане към други хора или към самите себе си, за да почиствате облекло или обувки. Не пръскайте върху предмети, които съдържат опасни за здравето вещества (напр. азбест). Автомобилните гуми/вентилите на гуми могат да бъдат повредени от струята под високо налягане и да се спукат. Първи признак за това е обезцветяването на гумата. Повредените автомобилни гуми/вентили на гуми са опасни за живота. Спазвайте минимум 30 см разстояние на пръскане при почистването! Дръжте опаковъчното фолио далече от обсега на деца, съществува опасност от задушаване! 몇 Предупреждение Уредът не трябва да се използва от деца, младежи или неоторизирани лица. Този уред не е предназначен за това, да бъде използван от лица с ограничени физически, сензорни и умствени способности и липса на опит и/или липса на познания, освен ако те са под надзора на отговарящо за тяхната безопасност лице или са получили от него инструкции, как да използват уреда. Децата не бива да играят с уреда. Децата трябва да бъдат под надзор, за да се гарантира, че няма да играят с уреда.

Потребителят трябва да използва уреда по предназначение. Той трябва да вземе под внимание местните условия и при работа с уреда да внимава за хората, намиращи се в близост. Маркучите за работа под налягане, арматурите и куплунгите са важни за безопасността на уреда. Използвайте препоръчаните от производителя маркучи за работа под налягане, арматури и куплунги. Не използвайте уреда, ако в обсега му се намират други хора, дори ако те носят защитно облекло. Този уред е разработен за ползване на препарати за почистване, които се доставят или препоръчват от производителя. Използването на други препарати за почистване или химикали може да влоши надеждността и безопасността на уреда. При по-продължителни прекъсвания на работа изключвайте уреда от главния прекъсвач / прекъсвача на уреда или изваждайте щепсела от контакта. При почистване на лакирани повърхности спазвайте минимално разстояние на пръскане от 30 cм, за да избегнете уврежданията Никога не оставяйте уреда без надзор, докато работи. Не работете с уреда при температури под 0 °C. Други опасности

Не пръскайте горими течности. Никога не засмуквайте съдържащи разтворители течности или не разредени киселини и разтворители! Към тях спадат напр. бензин, разредители за бои и нафта. Аерозолната мъгла е силно възпламенима, експлозивна и отровна. Не използвайте ацетон, не разредени киселини и разтворители, тъй като BG – 7 те разяждат използваните на уреда материали. Забранена е експлоатация в зони, в които има опасност от експлозии. При използване на уреда в опасни зони (напр. бензиностанции) трябва да се вземат под внимание съответните разпоредби за безопасност. Лично защитно оборудване За защита от напръскване с вода или мръсотия носете подходящо предпазно облекло и предпазни очила/маска. Устойчивост

Преди всички дейности с или по уреда установете устойчивостта, за да предотвратите злополуки или увреждания поради падане на уреда. Устойчивостта на уреда е гарантирана, ако той бъде оставен на равна повърхност. Предпазни приспособления

Предпазните приспособления служат за защита на потребителя и не бива да бъдат променяни или заобикаляни. Прекъсвач на уреда Прекъсвачът на уреда предотвратява непреднамереното пускане в експлоатация на уреда. Блокировка пистолет за ръчно Блокировката спира лоста на пистолета за ръчно пръскане и предотвратява непреднамерения старт на уреда. Преливен вентил с пневматичен Преливният вентил предотвратява надвишаването на допустимото работно налягане. Ако се освободи лостът на пистолета за ръчно пръскване, пневматичният контакт изключва помпата, струя високо налягане прекъсва. Ако лостът се придърпа, отново включва помпата. Описание на уреда В тази инструкция за употреба е описано максималното оборудване. В обема на доставка има разлики в зависимост от модела (вижте опаковката). Вижте схемите на разгънатата страница! 1 Място за съхранение на принадлежностите 2 Дръжка за транспортиране, изваждаща се 3 Приспособление за бързо присъединяване за маркуча за работа под налягане 4 Прекъсвачи на уреда „0/OFF“ / „I/ON“ 5 Мрежови захранващ кабел с щепсел 6 Дръжка за носене 7 Транспортно колело 8 Връзка за вода с вградена цедка 9 Куплунг за свързване към захранване с вода 10 Всмукателен маркуч за почистващо средство (с филтър) 11 Пистолет за ръчно пръскане 12 Блокировка пистолет за ръчно пръскане 13 Маркуч за работа под налягане 14 Бутон за отделяне на маркуча за работа под налягане от пистолета з ръчно пръскане 15 Тръба за разпраскване с регулиране на налягането (Vario Power) За най-обичайните видове почистване. Работното налягане може да се регулира безстепенно между „Min“ и „Max“. В положение „Mix“ може да се дозира почистващ препарат. За регулиране на работното налягане пуснете лоста на пистолета за ръчно пръскане и завъртете разпръскващата тръба на желаното положение. 16 Тръба за разпръскване с мелачка за За упорите замърсявания BG – 8

Опционални принадлежности Четка за миене Подходяща за работа с почистващо Въртяща се четка за миене Подходяща за работа с почистващо Много подходяща за почистване на автомобили. Дюза за пяна с резервоар за почистващ препарат Почистващият препарат се засмуква от резервоара и се получава силна пяна от почистващ препарат. не е в обема на доставка Маркуч за захранване с вода Използвайте усилен маркуч за вода със стандартен куплунг. Диаметър минимум 13 мм (1/2 цола); дължина минимум 7,5 м. Преди пускане в експлоатация Монтирайте принадлежностите Монтирайте приложените свободно към уреда части преди пускане в експлоатация. Вижте схемите на разгънатата страница! Завийте куплунга, доставен заедно с уреда, на мястото за свързване на уреда със захранването с вода. Маркуча за работа под налягане да се постави в пистолета за ръчно пръскане, докато се чуе неговото фиксиране. Указание: Внимавайте за правилната посока на присъединителния нипел. Проверете сигурното свързване като дръпнете маркуча за работа под налягане.

Захранване с вода За параметрите за свързване виж табелката на уреда/техническите параметри. Замърсяванията във водата могат да повредят помпата под високо налягане и принадлежностите. За защита се препоръчва използването на воден филтър на фирма KÄRCHER (специална принадлежност, каталожен номер 4.730-059). Захранване с вода от водопровода Съблюдавайте разпоредбите на водоснабдителната компания. 몇 Предупреждение Съгласно валидните разпоредби уредът никога не бива да бъде експлоатиран без системен разделител към мрежата за питейна вода. Трябва да се използва подходящ системен разделител на фирма KÄRCHER или като алтернатива системен разделител съгласно EN 12729 тип BA. Водата, преминала през системния разделител, вече е негодна за пиене. Свързвайте системния разделител винаги към захранващия водопровод, никога директно към уреда. Всмукване на вода от открити Този уред за работа под високо налягане е подходящ за работа с всмукателния маркуч на KARCHER с възвратен клапан (специални принадлежности, № за по ръчка 4.440-238) за изсмукване на вода от открити резервоари напр. от варели за събиране на дъждовна вода или езера (максимална височина на засмукване вижте в техническите данни). Напълнете всмукателния маркуч с Завийте всмукателния маркуч на извода за вода на уреда и го окачете във водоизточник (напр. варел за събиране на дъждовна вода). BG – 9 Пускане в експлоатация Експлоатация

Сухият ход за повече от 2 минути води до увреждания на помпата под високо налягане. Ако уредът не създаде налягане в рамките на 2 минути, изключете уреда и действайте според указанията в глава "Помощ при неизправности". Маркуча за работа под налягане да се постави в приспособлението за бързо присъединяване, докато се чуе неговото фиксиране. Поставете захранващия маркуч за вода на куплунга на извода за вода. Указание: Захранващият маркуч не е включен в обема на доставка. Подвържете маркуча за вода в захранването с вода. Отворете напълно крана за водата. Включете щепсела в контакта. Включете уреда „I/ON“. Деблокирайте лоста на пистолета за ръчно пръскане. Издърпайте лоста, уредът се включва. Оставете уреда да работи (макс. 2 минути), докато водата започне за изтича без мехурчета от пистолета за ръчно пръскане. Отпуснете лоста на пистолета за пръскане на ръка. Указание: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в

Блокирайте лоста на пистолета за ръчно пръскане.

Поради излизащата водна струя от дюзата под високо налягане, на пистолета за ръчно пръскане действа реактивна сила. Погрижете се за сигурен стоеж, дръжте здраво пистолета за ръчно пръскане и тръбата за разпръскване. Силните струи под налягане могат при неправилно ползване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред. Опасност от увреждане! Уредът трябва да работи само в легнало положение (хоризонтално). Не почиствайте автомобилни гуми, лак или чувствителни повърхности като дърво с фрезата за замърсявания, опасност от увреждане. Опасност от увреждания на лака При работа с четка за миене по нея не бива да има частици от замърсявания или други частици. Поставете тръбата за разпръскване в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°. Деблокирайте лоста на пистолета за ръчно пръскане. Издърпайте лоста, уредът се включва. Указание: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в системата. BG – 10

Препоръчителен метод на

Работа с почистващо средство

Използването на неправилни почистващи препарати или химикали може да наруши безопасността на уреда. За съответната задача за почистване използвайте само средства за почистване и поддръжка на KARCHER, тъй като те са разработени специално за използване с Вашия уред. Използването на други средства за почистване и поддръжка може да доведе до бързо износване и отмяна на претенциите за гаранция. Моля, информирайте се в специализираната търговска мрежа или изискайте информации от KARCHER. Неправилното използване на почистващи препарати може да причини тежки наранявания или отравяния. При използване на почистващи препарати трябва да се вземе под внимание таблицата с параметри по безопасност на производителя на почистващия препарат, специално указанията за лично защитно оборудване. Изтеглете от корпуса желаната дължина на всмукателния маркуч за почистващи средства. Окачете всмукателния маркуч за почистващо средство в съд с разтвор на почистващо средство. Да се използва тръба за разпраскване с регулиране на налягането (Vario Power) Тръбата за разпръскване да се завърти в положение „Mix“. Указание: По този начин при експлоатация почистващият транспорт се смесва с водната струя. Напълнете разтвор от почистващ препарат в резервоара за почистващ препарат на дюзата за пяна (спазвайте данните за дозиране на варела на почистващия препарат).

Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва). Разтворената мръсотия да се изплакне със струя под високо налягане. Прекъсване на работа Отпуснете лоста на пистолета за пръскане на ръка. Блокирайте лоста на пистолета за ръчно пръскане. При прекъсване на работа за по-продължително време (над 5 минути), изключете допълнително уреда „0/ OFF“. Край на работата

Отделяйте маркуча за работа под налягане от пистолета за ръчно пръскане или от уреда само тогава, когато в системата няма налягане. При разделяне на захранващия маркуч или маркуча за работа под налягане след експлоатация от изводите може да изтече топла вода. След работа с почистващия препарат: Работете с уреда около 1 минута, за да се изплакне. Отпуснете лоста на пистолета за пръскане на ръка. Изключете уреда „0/OFF“. Затворете крана за водата. Притиснете лоста на пистолета за пръскане на ръка, за да освободите системата от остатъчното налягане. Блокирайте лоста на пистолета за ръчно пръскане. Извадете щепсела от контакта. Отделете уреда от захранването с

BG – 11 Tранспoрт Защита от замръзване

За да избегнете злополуки или наранявания при транспортиране, вземете под внимание теглото на уреда (вижте Технически данни). Ръчен транспорт Повдигнете уреда за дръжката и го

Изтеглете дръжката за транспортиране, чува се фиксирането. Теглете уреда за транспортната

Транспорт в превозни средства Осигурете уреда против изплъзване и преобръщан.

За да избегнете злополуки или наранявания при избора на мястото за съхранение, вземете под внимание теглото на уреда (вижте Технически данни). Съхранение на уреда Преди по-продължително съхранение, напр. през зимата спазвайте допълнително указанията в глава Поддръжка. Уредът се поставя върху равна плоскост. Натиснете разделителния бутон на пистолета за ръчно пръскане и отделете маркуча за работа под налягане от пистолета за ръчно пръскане. Притиснете корпуса на приспособлението за бързо присъединяване за маркуча за работа под налягане и извадете маркуча за работа под налягане. Приберете захранващия кабел, маркуча за работа под налягане и принадлежностите в уреда.

Не напълно изпразнените уреди и принадлежности могат да доведат до замръзване. Изпразнете уреда и принадлежностите напълно и ги защитете против измръзване. За избягване на щети: Изпразнете уреда напълно от водата: Включете уреда без подвързан маркуч за работа под налягане и без подвързано захранване с вода (макс. 1 мин) и изчакайте, докато от извода за високо налягане спре да излиза вода. Изключете уреда. Уреда и всички принадлежности да се съхраняват в защитено от замръзване място. Грижи и поддръжка

Опасност от токов удар.Преди всички дейности по поддръжката и техническото обслужване изключете уреда и извадете щепсела.

Преди по-продължително съхранение, например през зимата: Изтеглете филтъра от всмукателния маркуч за почистващо средство и по почистете под течаща вода. Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода.

Уредът не се нуждае от поддръжка. Помощ при неизправности Можете сами да отстраните дребните повреди, като следвате дадените подолу описания. В случай на съмнение се обърнете към оторизиран сервиз. Опасност от токов удар.Преди всички дейности по поддръжката и техниче- BG – 12

ското обслужване изключете уреда и извадете щепсела. Извършването на ремонти и работата по електрическите елементи е позволено само от страна на оторизиран сервиз. Уредът не работи Издърпайте лоста на пистолета за ръчно пръскане, уредът се включва. Проверете дали посоченото на типовата табелката напрежение съвпада с напрежението на източника на ток. Проверете захранващия кабел за увреждане. Уредът не потегля, моторът Спадане на напрежението поради слаба електрическа мрежа или при използване на удължител. При включването първо издърпайте лоста на пистолета за ръчно пръскане, след това поставете прекъсвача на уреда на „I/ON“. Уредът не достига налягане Проверете настройката на тръбата за разпръскване. Проверете, дали подаването на вода е с достатъчно количество. Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода. Обезвъздушаване на уреда: Включете уреда без маркуч за работа под налягане и изчакайте (макс. 2 минути), докато водата започне да излиза без мехурчета от извода за високо налягане. Изключете уреда и отново подвържете маркуча за работа под

Силни колебания в налягането Почистване на дюза високо налягане: Махнете замърсяванията от отвора на дюзата с помощта на игла и изплакнете с вода напред. Проверете дебита на водата.

Уредът не е херметичен Малката липса на херметичност на уреда е обусловена технически. При силна липса на херметичност се обърнете към оторизиран сервиз. Почистващото средство не се Да се използва тръба за разпраскване с регулиране на налягането (Vario Power) Тръбата за разпръскване да се завърти в положение „Mix“. Почистете филтъра на всмукателния маркуч за почистващо средство. Проверете всмукателния маркуч за почистващо средство за огънати

Принадлежности и резервни части Елементи от специалната окомплектовка Елементите от специалната окомплектовка разширяват възможностите за използване на Вашия уред. По-подробна информация ще получите от оторизирания представител за уредите KARCHER. Резервни части Използвайте само оригинални резервни части на KARCHER. Списък на резервните части ще намерите в края на настоящото Упътване за работа.

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка. Адреси ще намерите на: www.kaercher.com/dealersearch BG – 13 Технически данни Електрическо захранване 230 V 1~50 Hz Присъединителна мощ1,8 kW Градус на защита IP X5 Клас защита Предпазител (инертен) 10 А Захранване с вода Налягане на постъпващата 0,8 MPa вода (макс.) Температура на постъпва40 °C щата вода (макс.) Дебит за постъпващата вода 9 л/мин Макс. височина на засмукване 0,5 м Данни за мощността Работно налягане 11 MPa Максимално допустимо на13 MPa Дебит, вода 6,3 л/мин Максимален дебит 7,0 л/мин Дебит, препарати за почист- 0,3 л/мин Сила на отпора на пистолета 16 N за ръчно пръскане Мерки и тегла 516 мм 295 мм 282 мм Тегло, в готовност за работа 12,2 кг с принадлежности Установени стойности съгласно EN 60335-2-79 Стойност на вибрациите в <2,5 м/сек2 областта на дланта – ръката 0,3 м/сек2 Несигурност K Ниво на звука LpA 75 dB(A) 3 dB(A) Неустойчивост KpA Ниво на звукова мощност 91 dB(A) LWA + неустойчивост KWA Запазваме си правото на технически промени. Декларация за съответствие на ЕО С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕО. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Подписалите действат по възложение и като пълномощници на управителното
