Tip proizvoda	Električni akumulacioni bojler
Serija	GBFU150B6
Brend	Gorenje
Zapremina	150 litara
Dimenzije (V x Š x D)	Oko 1200 x 490 x 490 mm
Težina (prazan)	Oko 55 kg
Napajanje	230 V ~ 50 Hz
Potrošnja energije	2000 W (jedan grejni element)
Maksimalna temperatura	75 °C
Podesivi temperaturni opseg	20 °C do 75 °C
Maksimalni radni pritisak	10 bar
Klasa energetske efikasnosti	C
Veličina priključka za vodu	G 1/2 (BSP)
Materijal rezervoara	Emajlirani čelik
Materijal anode	Magnezijum
Debljina izolacije	50 mm poliuretanske pene
Sigurnosne karakteristike	Termički prekidač, sigurnosni ventil, zaštita od pregrijavanja
Tip instalacije	Podni
Orijentacija montaže	Vertikalno
Kontrola	Spoljni termostat sa dugmetom i indikatorskom lampicom
Zahtevi za održavanje	Godišnji pregled anode i uklanjanje kamenca po potrebi
Dodatna oprema	Sigurnosni ventil, stopice za montažu, uputstvo za upotrebu

Često postavljana pitanja - GBFU150B6 GORENJE

Koji je kapacitet Gorenje GBFU150B6 bojlera?

Kapacitet je 150 litara, pogodan za domaćinstva sa 3-4 osobe.

Mogu li da instaliram GBFU150B6 na zid?

Ne, ovaj model je dizajniran za podnu instalaciju zbog svoje težine i veličine.

Kako da podesim temperaturu vode?

Okrenite dugme na termostatu (nalazi se na prednjoj strani) da biste podesili željenu temperaturu između 20°C i 75°C.

Koja je potrošnja energije?

Grejni element troši 2000 W na 230 V. Preporučuje se da ima poseban strujni krug.

Koliko često treba da zamenim magnezijumsku anodu?

Pregledajte godišnje i zamenite ako je potrošeno više od 50%. Obično svake 2-3 godine u zavisnosti od tvrdoće vode.

Šta znači indikatorska lampica?

Kada je lampica uključena, grejni element je aktivan. Kada je isključena, voda je dostigla podešenu temperaturu.

Zašto curi voda iz sigurnosnog ventila?

Blago kapanje tokom zagrevanja je normalno zbog oslobađanja pritiska. Ako je kontinuirano, proverite ventil ili pritisak vode.

Mogu li da koristim bojler sa tvrdom vodom?

Da, ali se preporučuje redovno uklanjanje kamenca (svakih 6-12 meseci) kako bi se sprečilo nakupljanje kamenca na elementu.

Koji je maksimalni radni pritisak?

Rezervoar može da izdrži do 10 bara. Obezbedite da pritisak dovodne vode ne prelazi ovu vrednost.

Kako da ispustim vodu iz bojlera za održavanje?

Isključite napajanje i dovod vode, otvorite slavinu tople vode, zatim priključite crevo na odvodni ventil i otvorite ga. Pogledajte uputstvo za detaljne korake.

KORISNIČKI PRIRUČNIK GBFU150B6 GORENJE

Захваљујемо се што сте купили наш производ.

Бојлер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Основне техничке карактеристике бојлера наведене су на плочици која је залепљена изме ћу његових прикључних цеви за воду.

Прикључивање бојлера на водовод и електричну мрежу мора обавити одговарају ће стручно обучено лице. Интервенције у унутрашњости бојлера ради поправке, отклањања каменца, провере или замене антикорозивне заштитне аноде може изводити само овлашћена сервисна служба.

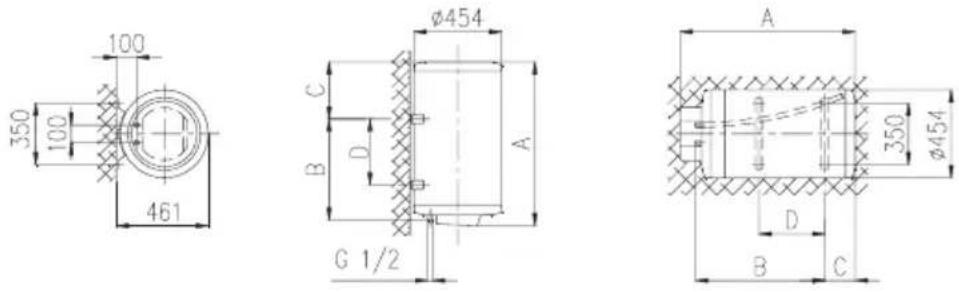

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид или под одговарајућим вијцима. На зид га причврстите помоћу завртња за зидове, који имају номинални промер од најмање 8 mm. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Због универсалне конструкције бојлер је могуће на зид причврстити усправно или водоравно (прикључне цеви обавезно на левој страни).

Тип	GB 50 GB	80 GB 100 GB	120 GB 150
Модел	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Вапремина [I]	50 80 100		120	150
Називни притисак [MPa]	0,6
Тећина (напуњен) [kg]	24/74	30/110	34/134	38/158	41/191
Антикорозивна заштита котла	емајлиран / Mg анода
Снага електричног грејача [W]	2000
Број и снага грејних тела [W]	2 x 1000
Напон напајања [V~]	230
Класа заштите	I
Степен заштите	IP 25
Време грејања до 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45
Количина мешане воде код 40°C [I]	96/80	151/130	199/174	238/210	296/260
Потрошња енергије 2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C.

2) Губици енергије при одржавању константне температуре 65°C ако је температура окалине 20°C, мерено по DIN 44532.

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A 583	803 948	1103	1318
B	365	565	715	865	1065
C	185	205 200 205	220
D 145	345 495 645		845

Цеви бојлера за довод и одвод воде означене су бојом. Довод кладке воде је означен плаво, а одвод топле воде црвено.

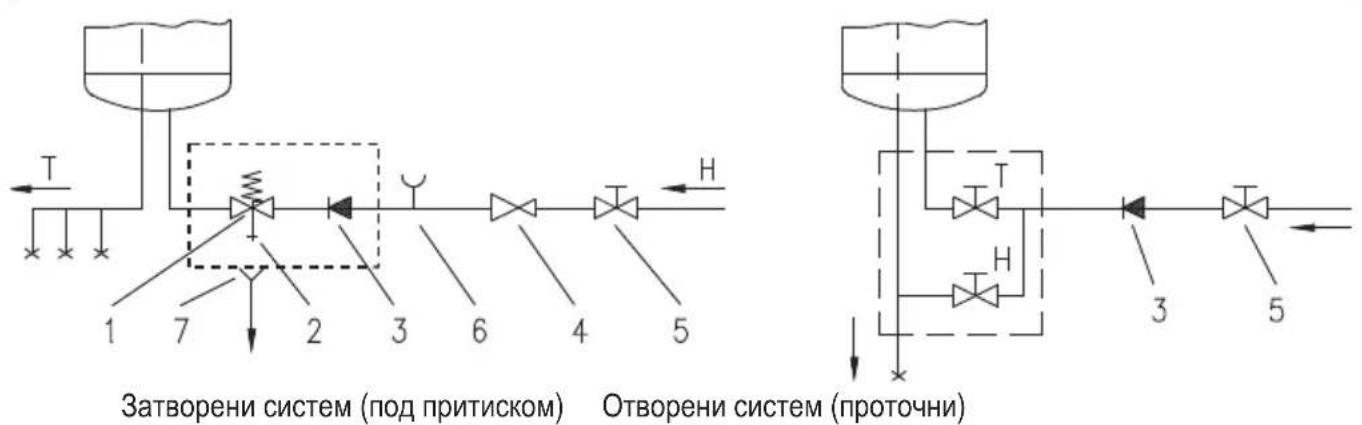

Бојлер се може прикључити на водовод на два начина. Затворени систем прикључивања, под притиском, омогућава коришћење топле воде на више места потрошње, док отворени систем прикључивања, без притиска, дозвољава само једно место потрошње. Батерије за воду на местима потрошње морају одговарати одабраном систему прикључивања.

Код система без притиска (отворени систем) треба на улазу воде у Бојлер уградити неповратни вентил којим се спречава отицање воде из котла у случају нестанка воде у водоводу. У овом систему прикључивања морају се на месту потрошње користити Батерије за проточки Бојлер. Загревањем се запремина воде повећава и долази до преливања и капања воде из Батерије. Снажним завртањем славине на батерији нећете зауставити капање, а можете оштетити батерију.

Код система под притиском (затворени систем), на местима потрошње морају се користити Батерије за воду под притиском. На одоводну цев треба ради сигугурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст шпритиска у котрлу за више од 0,1 МПа изнад нормалног. Загревањем воде притисак у котлу расте до границе постављене на сигугурносном вентилу. Ако притисак пређе 7 бара вода капље из отвара на сигурносном вентилу јер је враћање воде у водовод онемогућено. Ову воду можете одвести у канализацију постављањем легка испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која каста из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводку цев грејача уградите експанзионе посуде волумена од 3 l. За правилам рад повратног сигурносног вентила морате да га сами редовно контролирате сваких 14 дана. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.

4 - Вентил за редукцију притиска Н - Хладна вода

5 - Запорни вентил T - Топла вода

Између бојлера и повратног сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа. Ако је притисак воде изнад 1,0 МПа морате уградити два редукторска вентила један иза другог.

Пре него што прикључите Бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

ПРИКЉУЋИВАЊЕ НА ЕЛЕКТРИЋНУ МРЕЖУ

Да би се кабл за напајање струјом из мреже прикључио на Бојлер, треба прво са бојлера скинути пластични заштитни поклопац. Скидање поклопца изведите на следећи начин: Пажљиво увуците шрафцигер у отворе између плочице уметнуте на предњој страни поклопца и заштитне капе, најпре у отвор на страни термостата а затим на супротној страни. Кад је плочица ослобођена са обе стране једноставно је скините руком. Скините заштитни поклопац тако што ћете одстранити дугме термостата и одвити оба вијка. Поступак намештања пластичног заштитног поклопца одвија се у obrнутом редоследу.

Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Пошто Бојлер нема уређај којим би се могао трајно искључити из електричне мреже, кабл за напајање треба водити преко прекидача који прекида оба пола напајања и има најмање 3 mm размака између контаката кад су отворени.

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите Бојлер из електричне мреже!

Легенда:

1 - Термостат
2 - Бимртални осигурач
3 - Грејно тело (2 x 1000 W)
4 - Контролна светилька
5 - Прикључне клеме

L - Фаза

N.- Неутрални вод

± - Уземљење

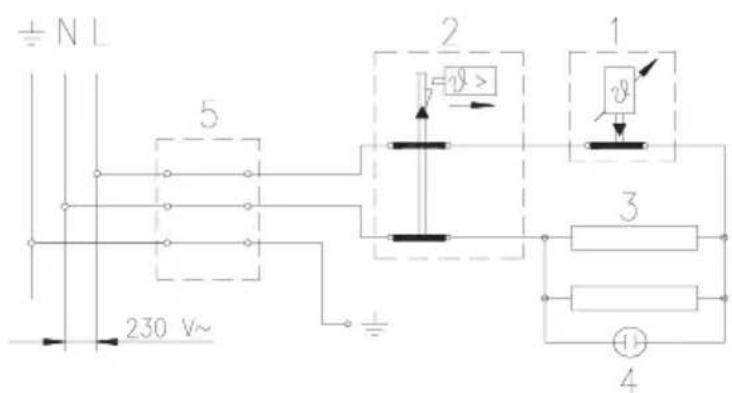

Шема електричног везивања

SRB

Бојлер је спреман за употребу чим га прикључите на водовод и електричну мрежу.

Окретањем дугмета термостата које се налази на предњој страни заштитног поклопца бирате жељену температуру воде од 25 до 75°C. Препоручујемо да дугме поставите у положај "E" јер је то најекономичнији положај при којем је температура воде око 55°C, а таложење каменца и топлотни гугубици су мањи него при вишим температурама.

Контролна лампица је индикатор да електрични грејач ради. Бојлери имају уgraђен термометар који показује температуру воде.

Ако бојлер не намеравате да користите дуже време обезбедите воду од замрзавања тако што ћете бојлер оставити укључен, са термостатом у положају “*”. У том положају бојлер ће одржавати температуру воде од приближно 10°C. Ако бојлер искључите а постоји опасност да се вода замрзне, испустите воду из бојлера. Пре испуштања воде бојлер треба обавезно искључити из електричне мреже. Након тога на једној од батерија за мешање отворимо ручицу за топлу воду, која је прикључена на бојлер. Воду из бојлера испустимо кроз доводну цев. У ту сврху препоручујемо да између сигурносног вентила и доводне цеви уградите одговарајући испусни вентил или пак Т део. Ако то не иде, бојлер можете даиспразните и кроз испуст на сигурносном вентилу и то тако да полугу односно вртљиву капицу вентила поставите у положај као приликом тестирања вентила. Након испуштања воде из бојлера кроз доводну цев, у бојлеру ће остати још мало воде коју можете да испустите одвртањем прирубнице грејача. Спољне површине бојлера чистите благим раствором прашка за прање. Не употребљавајте разређиваче ни груба средства за чишћење.

Редовним сервисним прегледима обезбедићете несметан рад и дужи век трајања бојлера. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Приликом прегледа служба ће установити истрошеност антикорозивне заштитне аноде и по потреби очистити каменац који се наталожио у котлу. Количина наталоженог каменца зависи од квалитета, количине и температуре потрошене воде. После прегледа бојлера сервисна служба ће препоручити датум следеће контроле.

Молимо вас да евентуалне кварове бојлера не поправљате сами већ да их пријавите најближој овлашћеној сервисној служби.
