Typ produktu	Elektryczny podgrzewacz wody (bojler)
Seria	GBFU150B6
Marka	Gorenje
Pojemność	150 litrów
Wymiary (W x S x G)	Ok. 1200 x 490 x 490 mm
Waga (pusta)	Ok. 55 kg
Zasilanie	230 V ~ 50 Hz
Pobór mocy	2000 W (pojedynczy element grzejny)
Maksymalna temperatura	75 °C
Regulowany zakres temperatury	20 °C do 75 °C
Maksymalne ciśnienie robocze	10 barów
Klasa efektywności energetycznej	C
Rozmiar przyłącza wodnego	G 1/2 (BSP)
Materiał zbiornika	Stal emaliowana
Materiał anody	Magnez
Grubość izolacji	50 mm pianka poliuretanowa
Funkcje bezpieczeństwa	Wyłącznik termiczny, zawór bezpieczeństwa, ochrona przed przegrzaniem
Typ instalacji	Wolnostojący
Orientacja montażu	Pionowy
Sterowanie	Zewnętrzny pokrętło termostatu z lampką kontrolną
Wymagania konserwacyjne	Coroczna kontrola anody i odkamienianie w razie potrzeby
Akcesoria w zestawie	Zawór bezpieczeństwa, nóżki montażowe, instrukcja obsługi

Często zadawane pytania - GBFU150B6 GORENJE

Jaka jest pojemność podgrzewacza wody Gorenje GBFU150B6?

Pojemność wynosi 150 litrów, odpowiednia dla gospodarstw domowych z 3-4 osobami.

Czy mogę zamontować GBFU150B6 na ścianie?

Nie, ten model jest przeznaczony do instalacji wolnostojącej ze względu na wagę i rozmiar.

Jak regulować temperaturę wody?

Obróć pokrętło termostatu (znajdujące się z przodu), aby ustawić żądaną temperaturę między 20°C a 75°C.

Jaki jest pobór mocy?

Element grzejny pobiera 2000 W przy 230 V. Zaleca się posiadanie dedykowanego obwodu.

Jak często należy wymieniać anodę magnezową?

Sprawdzaj corocznie i wymieniaj, jeśli zużycie przekroczy 50%. Zazwyczaj co 2-3 lata w zależności od twardości wody.

Co oznacza lampka kontrolna?

Gdy lampka świeci, element grzejny jest aktywny. Gdy zgaśnie, woda osiągnęła ustawioną temperaturę.

Dlaczego woda wycieka z zaworu bezpieczeństwa?

Niewielkie kapanie podczas ogrzewania jest normalne z powodu uwalniania ciśnienia. Jeśli jest ciągłe, sprawdź zawór lub ciśnienie wody.

Czy mogę używać podgrzewacza wody z twardą wodą?

Tak, ale zaleca się regularne odkamienianie (co 6-12 miesięcy), aby zapobiec osadzaniu się kamienia na elemencie.

Jakie jest maksymalne ciśnienie robocze?

Zbiornik wytrzymuje do 10 barów. Upewnij się, że ciśnienie wody dopływowej nie przekracza tej wartości.

Jak opróżnić podgrzewacz wody w celu konserwacji?

Wyłącz zasilanie i dopływ wody, otwórz kran z ciepłą wodą, następnie podłącz wąż do zaworu spustowego i otwórz go. Szczegółowe kroki znajdziesz w instrukcji.

INSTRUKCJA OBSŁUGI GBFU150B6 GORENJE

Instrukcja obsługi 44

Návod na obsluhu 48

Instrukcija 52

Instrukcija 56

Szanowny Kliencie, dziękujemy za kupno naszego wyrobu.

PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI.

Podgrzewacz wody jest wyprodukowany według obowiązujących standardów i atestowany, posiada on atest bezpieczeństwa oraz atest eliminacji zakłóceń radiowych. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, która znajduje się pomiędzy przyłączami rur służących do podłączenia. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, usuwanie kamienia wodnego lub wymiany antykorozyjnej anody może dokonać tylko upoważniona placówka serwisowa.

MONTAŻ

Podgrzewacz wody należy zamontować w pomieszczeniu znajdującym się jak najbliżej miejsca poboru wody. Należy go zamontować do ściany za pomocą śrub o średnicy najmniej 8 mm. Ścianę o słabszej nośności, na której ma być on zawieszony musimy odpowiednio wzmocnić. Dzięki uniwersalnej konstrukcji podgrzewacz wody można zamontować w pozycji zarówno pionowej jak i poziomej /rury podłączeniowe muszą znajdować się po lewej stronie/.

Typ	GB 50 GB	80 GB 100 GB	20 GB 150
Model	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Pojemność [l]	50 80 10	0 120	150
Ciśnienie znamionowe [MPa]	0,6
Waga / wraz z wodą [kg]	24/74	30/110	34/134	38/158	41/191
Ochrona przeciwkorozyjna zbiornika	emaliowany / Mg anoda
Moc grzałki[ W ]	2000
Liczba i moc ciał grzejnych [W]	2 x 1000
Napięcie [V~]	230
Klasa zabezpieczenia	I
Stopień zabezpieczenia	IP 25
Czas zagrzewania do 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45
Iość mieszanej wody przy 40°C [l]	96/80	151/130	199/174	238/210	296/260
Zużycie energii 2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Czas potrzebny na zagrzanie całej pojemności podgrzewacza wody za pomocą grzałkielektrycznej -temperatura wody zimnej wynosi 15°C.

2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze okolicy 20°C, mierzonej według DIN 44532.

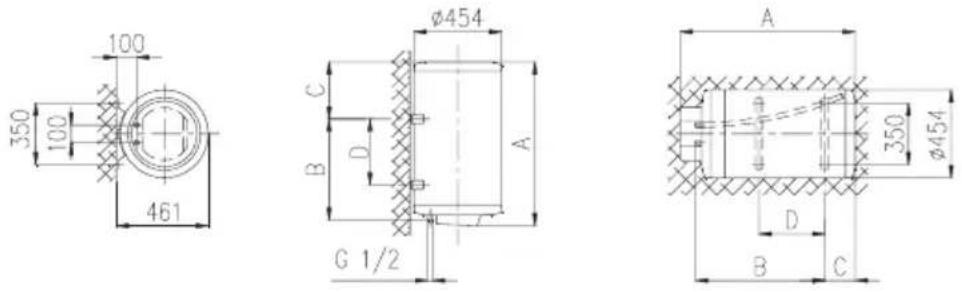

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A	583	803	948	1103	1318
B	365	565	715	865	1065
C	185	205	200	205	220
D	145	345	495	645	845

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Przyłącza wody zimnej i wody ciepłej na podgrzewaczu oznaczone są kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym. Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia należy zamontować odpowiednie baterie.

Przy otwartym, nieciśnieniowym systemie podłączenia należy przed podgrzewacz zamontować zawór zwrotny, który zapobiega wyciekaniu wody z zbiornika na skutek braku wody w instalacji. Przy tym systemie należy zastosować baterię przepływową. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.

Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym.

Podczas zagrzewania wody w podgrzewaczu, ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, po czym odprowadzić ją do zlewu. Rura odprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu gdzie nie zamarza.

Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować, zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Prawidłowe działanie zaworu bezpieczeństwa powinno być kontrolowane osobiście co 14 dni. Podczas kontroli polegającej na przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.
    subgraph_Otwarty_system[" Otwarty system (nieciśnieniowy) "]
        P["3"] --> Q["5"]
        R["T"] --> S["Valve"]
        T["Valve"] --> U["Valve"]
        V["Valve"] --> W["Valve"]
        X["T"] --> Y["Valve"]
        Z["T"] --> AA["Valve"]
        AB["H"] --> AC["Valve"]
    end

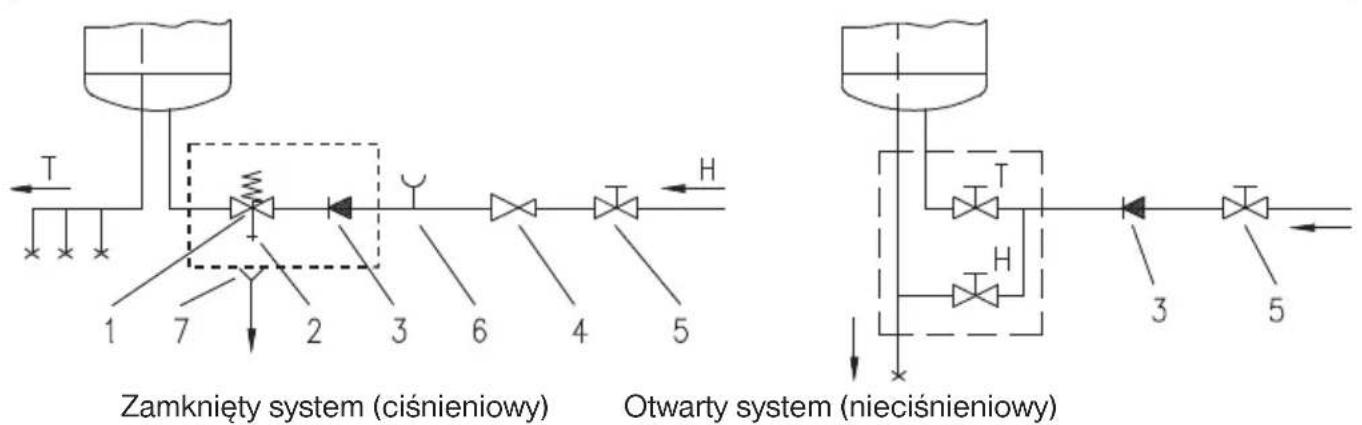

Legenda: 1 - Zawór bezpieczeństwa 6 - Nadstawek próbny

2 - Zawór próbny 7 - Nadstawek do zbierania wody,
3 - Zawór zwrotny podłączenie do odpływu wody
4 - Zawór redukcyjny ciśnienia H - Woda zimna
5 - Zawór odcinający T - Woda ciepła

Pomiędzy podgrzewacz wody i zawór zwrotny nie wolno zamontować zaworu odcinającego, ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji przewyższa 1,0 MPa, musimy zamontować dwa zawory redukcyjne jeden za drugim. Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem podgrzewacza do sieci elektrycznej należy wbudować do niego kabel podłączeniowy. W tym celu należy zdjąć plastykową pokrywę zabezpieczającą. Chcząc usunąć osłonę plastykową podgrzewacza należy najpierw usunąć płytkę znajdująca się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie wkładamy śrubokręt zarówno w szczelinę znajdująca się między płytką i osłoną plastykową przy pokrętle termoregulatora jak i po przeciwnej stronie pokrętła. Zwalniając płytkę z obydwu stron można ją usunąć palcami. Aby płytkę w zupełnieści zwolnić należy usunąć pokrętło termoregulatora i odkręcić obydwie śruby. Proces założenia plastykowej płytki, przebiega w odwrotnej kolejności. Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Ponieważ podgrzewacz nie posiada elementu, który umożliwiały jego stałe wyłączenie z instalacji elektrycznej, musimy pomiędzy nim a stałą domową instalacją elektryczną, zamontować taki przełącznik, który przerywa oba bieguny zasilania. Odległość pomiędzy jego otwartymi kontaktami musi wynosić przynajmniej 3 mm.

UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłaczyć z sieci elektrycznej!

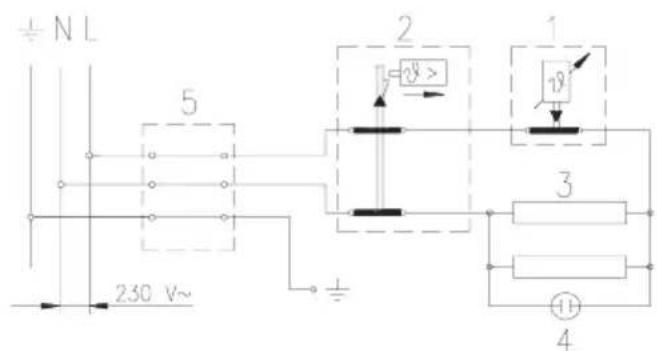

Legenda:

1 - Termostat
2 - Bezpiecznik temperaturowy
3 - Grzałka (2 x 1000 W)
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa

L - Przewód fazowy
N - Przewód zerowy
1- - Przewód uziomowy

Shemat połączeń elektrycznych

UŻYTKOWANIE I PIELEGNACJA

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania. Pożadaną temperaturę wody od 25°C do 75°C, ustawia się przez przekręcenie pokrętła znajdującego się na termostacie. Radzimy nastawić pokrętło na pozycję “E”. W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza; temperatura wody osiągnie 55°C, wydzielanie kamienia wodnego i straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe.

Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Podgrzewacze wody wyposażone są w termometr, znajdujący się na jego obudowie, a który wskazuje temperaturę wody.

Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji “*”. W tej pozycji podgrzewacz wody będzie utrzymywać temperaturę wody na poziomie 10°C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę. Przed wypuszczeniem wody podgrzewacz wody należy obowiązkowo odłączyć z sieci elektrycznej. Po czym należy otworzyć kurek /rączkę/ z ciepła woda jednej z baterii, podłączonej do podgrzewacza wody. Wodę z podgrzewacza wody wypuszczamy przez rurę doprowadzającą, dlatego też zaleca się by pomiędzy zaworem zabezpieczającym a rurą doprowadzającą zamontować zawór spustowy lub teownik. Wodę z podgrzewacza wody - jeśli nie istnieje inna możliwość - można wypuścić też przez wypust zaworu zabezpieczającego i to w następujący sposób. Dźwignie lub zakrętkę zaworu należy postawić w pozycję która jest wymagana przy testowaniu zaworu. Po wypuszczeniu wody z podgrzewacza wody przez rurę doprowadzającą w podgrzewaczu pozostanie jeszcze minimalna ilość wody którą należy wypuścić przez kryzę podgrzewacza.

Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.

Bezbędne działanie i długowieczność podgrzewacza zapewnią mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i temperatury wody siadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.

Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
