Вид на производ	Електричен резервоар за топла вода (бојлер)
Серија	GBFU150B6
Бренд	Gorenje
Капацитет	150 литри
Димензии (В x Ш x Д)	Прибл. 1200 x 490 x 490 mm
Тежина (празен)	Прибл. 55 kg
Напојување	230 V ~ 50 Hz
Потрошувачка на енергија	2000 W (единечен греен елемент)
Максимална температура	75 °C
Прилагодлив температурен опсег	20 °C до 75 °C
Максимален работен притисок	10 bar
Класа на енергетска ефикасност	C
Големина на воден приклучок	G 1/2 (BSP)
Материјал на резервоарот	Емајлиран челик
Материјал на анодата	Магнезиум
Дебелина на изолација	50 mm полиуретанска пена
Безбедносни карактеристики	Термички прекинувач, сигурносен вентил, заштита од прегревање
Тип на инсталација	Поден
Ориентација на поставување	Вертикална
Контроли	Надворешен термостат со копче и индикаторска лампа
Барања за одржување	Годишен преглед на анодата и одгипсување по потреба
Вклучени додатоци	Сигурносен вентил, монтажни ногарки, упатство за употреба

Frequently Asked Questions - GBFU150B6 GORENJE

Колкав е капацитетот на бојлерот Gorenje GBFU150B6?

Капацитетот е 150 литри, погоден за домаќинства со 3-4 лица.

Може ли да го инсталирам GBFU150B6 на ѕид?

Не, овој модел е дизајниран за подна инсталација поради неговата тежина и големина.

Како да ја прилагодам температурата на водата?

Свртете го копчето на термостатот (се наоѓа напред) за да ја поставите саканата температура помеѓу 20°C и 75°C.

Колкава е потрошувачката на енергија?

Грејниот елемент троши 2000 W на 230 V. Се препорачува посебно коло.

Колку често треба да ја заменам магнезиумската анода?

Проверувајте годишно и заменете ако е повеќе од 50% потрошена. Обично на секои 2-3 години во зависност од тврдоста на водата.

Што значи индикаторската ламба?

Кога светлото е вклучено, грејниот елемент е активен. Кога е исклучено, водата ја достигнала зададената температура.

Зошто истекува вода од сигурносниот вентил?

Благо капење за време на греење е нормално поради ослободување на притисок. Ако е континуирано, проверете го вентилот или притисокот на водата.

Може ли да го користам бојлерот со тврда вода?

Да, но се препорачува редовно одгипсување (на секои 6-12 месеци) за да се спречи таложење на каменец на елементот.

Кој е максималниот работен притисок?

Резервоарот може да издржи до 10 bar. Осигурајте се дека влезниот притисок на водата не го надминува ова.

Како да го испразнам бојлерот за одржување?

Исклучете го напојувањето и водоснабдувањето, отворете славина за топла вода, потоа поврзете црево со одводниот вентил и отворете го. Погледнете го упатството за детални чекори.

КОРИСНИЧКИ ПРИРАЧНИК GBFU150B6 GORENJE

Инсрукции за употреба 28

Упатства за употреба 36

Упатства за употребу 40

Почитуван купувач, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ!

ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Грејачот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Нејзините основни технички характеристики се наведени на натписната таблица која е залепена помећу прилучните цевки. На водоводна и електрична мрежа греалката смее да ја приклучува само за тоа оспособено стручно лице. Посегање во нејзината внатрешност заради поправка, одстранување на варовник и проверка или замена на анодата за заштита од корозија може да врши само за тоа овластена сервисна служба.

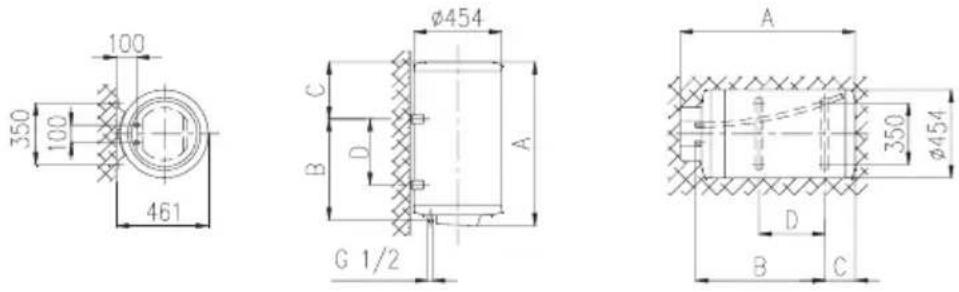

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. На sidот прицврстете го со завртки за сидови, со номинален пречник од најмалку 8 mm. Сидовите со слаба носивост морате, на местото каде што ње ја прикачите греалката, соодветно да ги зајакнете. Поради универзалната конструкција, грелникот (бојлерот) може да се прицврстува на sidот вертикално или хоризонтало (приклучните цевчинја да се на левата страна).

1) Време на загревање на целокупната зафатнина на греалката со електричениот грејач при влезна температура на студена вода од водовод до 15°C.

2) Енергијските загуби при одржувањето на постојаната температура во греалката на 65 °C и при температура на околината 20 °C, мерени според ДИН 44532.

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
A 583	803 948 1103	1318
B	365	565	715	865	1065
C	185 205 200	205	220
D 145	345 495 645		845

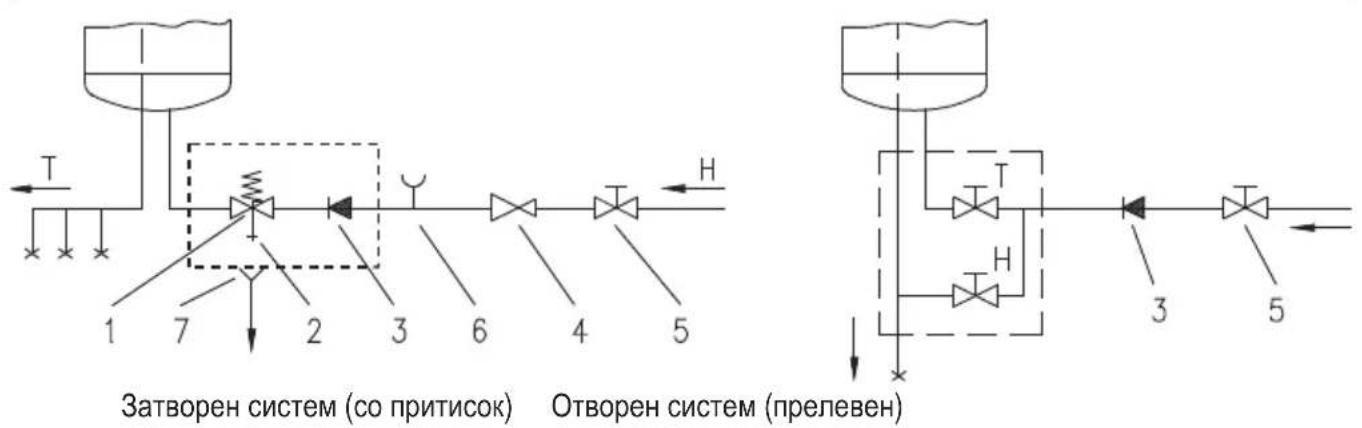

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Цевките за довод и одвод на вода се обоени. Доводот на студена вода е обоен со модра а одводот на топла вода пак со црвена боја.

Греалката можете да ја приключите на водоводна мрежа на два начина. Затворениот, притисен систем на приклучување овозможува употреба на вода од повеće изливни места, отворениот систем без притисок пак дозволува само едно изливно место. Зависно од избраниот систем на приклучување морате да обезбедите и соодветни мешални батерии. Кaj отворениот систем без притисок, пред греалката морате да вградите противповратен вентил кој го спречува истечувањето на водата од котелот ако во водоводната мрежа нема вода. Кaj тој систем на приклучување морате да употребите проточна мешална батерија. Во греалката зароди загревање се зголемува волуменот на водата а тоа предизвигува капење од цевката на мешалната батери1'a. Капењето не можете да го спречите ниту со затегање на рачката на мешалната батерија. Со тоа можете батеријата само да ја оштетите. Кaj затворениот притисен систем на приклучување морате на изливните места да употребите притисни мешални батерии. На доводната цевка породи безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеće од 0,1 МРа над nominalniot. Кaj загревањето на водата во греалката, притисокот на водата во котелот се зголемува до границата која е регулирана во сигурносниот вентил. Бидејки враćањето на водата назад во водводната мрежа е спречено, може да се појави капење на вода од изливниот отвор на сиггрносниот вентил. Водата која капе можете да ја насочите во одводот преку ловецот, кој морате да го наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзува.

Во случај ако породи несоодветно изведената инсталација немоте можност водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го избегнете ако кој доводната цевка на грејачот вградите експанзионен сад со волумен од 3 l. За правилна работа на повратниот безбедносен вентил, самите вршите редовни контроли на секои 14 дена. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.
    note right of H "Затворен систем (со притисок)"
    note right of K "Отворен систем (прелевен)"

Легенда: 1 - Сигурносен вентил 6 - Пробна наставка

2 - Пробен вентил 7 - Одливник со приключок на одвод
3 - Неповратен вентил
4 - Редуционен вентил за притисок Н - Ладна вода
5 - Затворен вентил Т - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеета да вградите затворен вентил бидејки со тоа ќе го оневозможите делувањето на повратниот сигурносен вентил.

Греалката можете да ја приключите на водоводна мрежа без редуцирен вентил ако притисокот во мрежата е понизок од 0,5 МПа. Ако притисокот во мрежата е над 1,0 МПа морате да вградите два редуцирна вентила едно подруго.

Пред прилучувањето на електрична мрежа греалката морате најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето на електрична мрежа потребно е во греалката да вградите приключен кабел и затоа морате да го извадите пластичниот заштитен капак. Тоа сторете го отстранувајки ја плочката која е вградена во предната страна на капакот. Плочката можете да ја ослободите со помош на одвртувач кој внимателно го потискате најпрвин во отворот помеѓу вградната плочка и заштитната капа а потоа покрај копчето на термостатот и на страната наспроти копчето. Кога ње ја ослободите на двете страни плочката можете да ја отстраните со рака. За да го симнете пластичниот заштитен капак морате да го отстраните и копчето на термостатот и да ги одвртите двете прицврстувачки завртки. Постапката за наместување на заштитниот пластичен капак се одвива по обратен редослед. Приклучувањето на греалката на електрична мрежа мора да се изведува согласно со стандардите за електрични инсталации. Бидејки греалката нема елемент кој трајно би ја одвоил од електричната мрежа потребно е на кабелската врска помеѓу греалката и трајната инсталација да се вгради таков прекинувач кој ги прекинува обата пола за напојување и со отворени контакти кои се меѓусебно оддалечени најмалку 3 мм.

ПРЕДУПРЕДУВАЊЕ: Пред секое посегање во нејзината внатрешност морате греалката обврзно да ја исклучите од електричната мрежа.

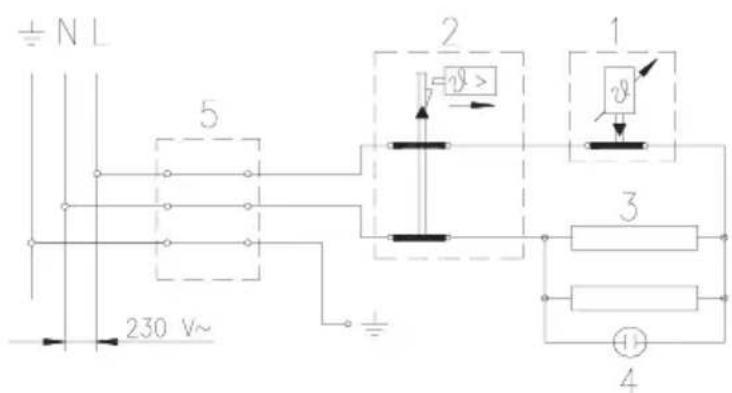

Легенда:

1 - Термостат
2 - Биметален осигурач
3 - Греач (2 x 1000 W)
4 - Контролна ламбичка
5 - Приклучна спојка

L - Фазен спроводник
N - Неутрален спроводник
- Заштитен спроводник

Шема на електричното поврзување

УПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготовена за употреба. Вртејки го копчето на термостатот кое се наоға на предната страна на заштитниот капак, изберете ја бараната температура на водата измеғу 25 и 75 степени. Ви препорачуваме регулација на копчето во положба "Е". Таквата регулација е најштедлива; на тој начин температурата на водата ње биде приближно 55 степени, создавањето на варовник и топлотната загуба пак ње бидат помали отколку кај регулирањето на повисока температура.

Делувањето на електричната греалка го покажува контролната ламбичка. Греалките имаат на ивицата вграден термометар кој ја покажува температурата на водата. Ако греалката не ја употребувате подолго време, неговата содржина можете да ја заштитите од замрзнување без да ја ислучувате струјата, поставајки го копчето на термостатот во положба “*”. Притоа греалката ће ја одржува температурата на водата на приближно 10 степени. Ако греалката ја ислучите од електрична мрежа морате да ја испразните за да ја заштитите од замрзнување. Пред да се испушки водата, обавезно греачот мора да се исклучи од електричната мрежа. Потоа ја отвораме славината на една од батеријата за топла вода којашто е приключена на греачот. Водата од греачот ја пуштаме низ цевката за довод. Во овој смисол ви препорачуваме да вградите помеѓу сигурносниот вентил и доводната цевка соодветен вентил за испуст или Т елемент. Доколку го немате ова монтирано, греачот можете да го испразните низ испустот на сигурносниот вентил на тој начин, да го поставите лостот односно вртливата капа на вентилот во положба како за тестирање на вентилот. По испустот на водата од греачот низ цевката за довод, во греачот ће ви остане мало количество на вода, коешто ће го испразните со одвртување на работ од греачот.

Надворешноста на греалката чистете ја со благ раствор од прашок за перење. Не употребувајте разредувачи и груби средства за чистење.

Со редовни сервисни прегледи ќе обезбедите беспрекорно делување и долг период на употреба на грелката. Гаранцијата против рғосување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помеѓу два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе поовластен сервисер, којшто секој преглед ќе ви го забележи во гаранцискиот лист на производот. Притоа треба да ја провери истрошеноста на анодата за заштита од корозија и ако е потребно да го исчисти варовникот кој зависно од квалитетот, количината и температурата на употребената вода се насобрал во внатрешноста на греалката.

Сервисната служба по прегледот на греалката за вода, зависно од состојбата, їе ви ја препорача следната контрола.

Ве молиме, евентуалните оштети на греалката да не ги поправате сами туку за тоа да го повикате најблискиот овластен сервис.
