Typ produktu	Elektrický zásobníkový ohrievač vody (bojler)
Séria	GBFU150B6
Značka	Gorenje
Kapacita	150 litrov
Rozmery (V x Š x H)	Pribl. 1200 x 490 x 490 mm
Hmotnosť (prázdny)	Pribl. 55 kg
Napájanie	230 V ~ 50 Hz
Príkon	2000 W (jedno vykurovacie teleso)
Maximálna teplota	75 °C
Rozsah nastaviteľnej teploty	20 °C až 75 °C
Maximálny pracovný tlak	10 bar
Trieda energetickej účinnosti	C
Veľkosť prípojky vody	G 1/2 (BSP)
Materiál nádrže	Smaltovaná oceľ
Materiál anódy	Horčík
Hrúbka izolácie	50 mm polyuretánová pena
Bezpečnostné prvky	Termostatická poistka, poistný ventil, ochrana proti prehriatiu
Typ inštalácie	Stojaci na podlahe
Orientácia montáže	Vertikálna
Ovládanie	Vonkajší termostat s gombíkom a kontrolkou
Požiadavky na údržbu	Ročná kontrola anódy a odvápnenie podľa potreby
Súčasťou balenia	Poistný ventil, montážne nohy, návod na použitie

Často kladené otázky - GBFU150B6 GORENJE

Aká je kapacita ohrievača vody Gorenje GBFU150B6?

Kapacita je 150 litrov, vhodná pre domácnosti s 3-4 osobami.

Môžem nainštalovať GBFU150B6 na stenu?

Nie, tento model je určený na stojaciu inštaláciu kvôli svojej hmotnosti a veľkosti.

Ako nastavím teplotu vody?

Otočením gombíka na termostate (umiestnenom vpredu) nastavíte požadovanú teplotu medzi 20 °C a 75 °C.

Aký je príkon?

Vykurovacie teleso spotrebúva 2000 W pri 230 V. Odporúča sa samostatný okruh.

Ako často by som mal vymeniť horčíkovú anódu?

Kontrolujte ročne a vymeňte, ak je spotrebovaná viac ako 50%. Zvyčajne každé 2-3 roky v závislosti od tvrdosti vody.

Čo znamená kontrolka?

Keď kontrolka svieti, vykurovacie teleso je aktívne. Keď zhasne, voda dosiahla nastavenú teplotu.

Prečo uniká voda z poistného ventilu?

Mierne kvapkanie počas ohrevu je normálne v dôsledku uvoľnenia tlaku. Ak je nepretržité, skontrolujte ventil alebo tlak vody.

Môžem používať ohrievač vody s tvrdou vodou?

Áno, ale odporúča sa pravidelné odvápnenie (každých 6-12 mesiacov), aby sa zabránilo usadzovaniu vodného kameňa na telese.

Aký je maximálny pracovný tlak?

Nádrž zvládne až 10 bar. Uistite sa, že prítlak vody nepresahuje túto hodnotu.

Ako vypustím ohrievač vody kvôli údržbe?

Vypnite napájanie a prívod vody, otvorte kohútik teplej vody, potom pripojte hadicu k vypúšťaciemu ventilu a otvorte ho. Podrobné kroky nájdete v návode.

NÁVOD NA OBSLUHU GBFU150B6 GORENJE

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Univerzálna konstrukcia umožňuje bojler pripevnit' na stenu vo zvislej alebo vodorovnej polohe (prípojky musia byt' na l'avej strane).

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ	GB 50 GB	80 GB 100 GB	120 GB 150
Model	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Objem [I]	50 80	100	120	150
Menovitý tlak [MPa]	0,6
Hmotnosť /naplnený vodou [kg]	24/74	30/110	34/134 38	/158 41/191
Antikorózna ochrana kotla	smaltovaný / Mg anóda
Prípojné výkon [W]	2000
Počet a výkon ohrievacích telies [W]	2 x 1000
Prípojné napätie [V~]	230
Trieda ochrany	I
Stupeň ochrany	IP 25
Čas zohrievania do 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45
Množstvo miešanej vody pri 40°C [ ]	96/80	151/130	199/174	238/210	296/260
Energetická spotreba2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teploteprostredia 20°C, merané podľa DIN 44532.

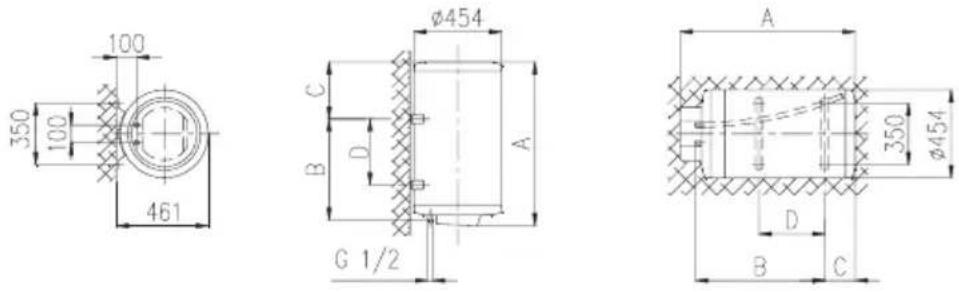

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A	583	803	948	1103	1318
B	365	565	715	865	1065
C	185	205	200	205	220
D	145	345	495	645	845

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou.

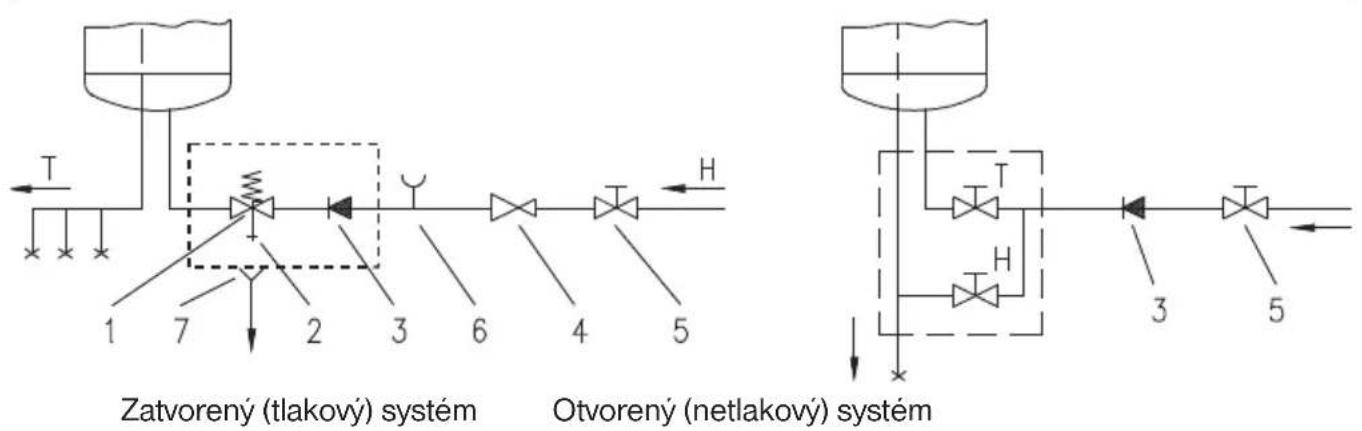

Ohrievač môžete na vodovodnú sieť pripojit’ dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť. Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvýšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspáť do vodovodnej siete znemožnené, môže voda kvapkať z vypúšťacieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil. Odtoková rúra pod výpustom bezpečnostného ventilu musí byť umiestnená priamodole a v takom prostredí, kde nehrozí nebezpečenstvo mrazov.

V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviest zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Správny chod spätného bezpečnostného ventilu musíte pravidelne sami kontrolovať každých14 dní. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

Legenda: 1 - Bezpečnostný ventil 6 - Kontrolný nástav

2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

Ohrievač môžete pripojit na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa. Ak tlak v sieti presahuje 1,0 MPa, musíte zabudovať za sebou dva redukčné ventily.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, ked’ voda pritečie výtokovou rúrkou miešacej batérie.

PRIPOJENIE NA ELEKTRICKÚ SIEŤ

Pred pripojením na elektrickú sieť je do ohrievača vody potrebné zabudovať prípojnú šnúru. Z toho dôvodu musíte najskôr sňať platničku, ktorá je zabudovaná v prednej strane krytu. Platničku uvol’níte tak, že do zárezu medzi platničkou a ochranným uzáverom opatrne vsuniete skrutkovač, a síce najskôr vedľa gombíka termostatu a potom ešte na boku oproti gombíku. Po uvol’není platničky na obidvoch stranách, ju môžete odstrániť rukou. Aby ste mohli sňať ochranné plastové veko, musíte odstrániť aj gombík termostatu a odtiahnuť obidve upevňovacie skrutky. Ochranné plastové veko umiestnite v opačnom poradí. Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Kedže ohrievač nemá prvok, ktorý by ho trvanlivo oddeľoval od elektrickej siete, je potrebné na káblovom spojení medzi ním a stálym vedením zabudovať taký spínač, ktorý prerušuje obidva póly napájania a má medzi otvorenými kontaktmi odstup najmenej 3 mm.

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

Legenda:

1 - Termostat

Po zapojení na vodovodnú a elektrickú sieť je ohrievač pripravený na použitie.

Otáčaním gombíka na termostate, ktorý sa nachádza na prednej strane ochranného krytu, zvolíte želanú teplotu vody medzi 25° a 75°C. Odporúčame nastavenie gombíka do polohy “E”. Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55°C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu. Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo.

Ohrievače majú na obvode zabudovaný aj termometer, ktorý ukazuje teplotu vody.

Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy “*”. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10°C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov.

Pred vypúšťaním vody musíte ohrievač bezpodmienečne vypnúť z elektrickej siete. Potom otvorte páku na teplú vodu na jednej z miešacích batérii, ktorá je zapojená na ohrievač. Vodu z ohrievača vypustíte prívodnou rúrou. Za týmto účelom odporúčame medzi bezpečnostný ventil a prívodovú rúru zabudovať vhodný výpustný ventil alebo tvarovku T. Ak to neurobíte, vodu z ohrievača môžete vyprázdnit’ aj výpustom na bezpečnostnom ventile takým spôsobom, že postavíte páku, respektíve otočnú hlavicu ventilu do takej polohy ako pri testovaní ventilu. Po vypustení vody z ohrievača prívodnou rúrou zostane v ohrievači ešte menšie množstvo vody, ktorú vyprázdnite odkrútením príruby ohrievača. Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky .

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
