Тип продукта	Электрический накопительный водонагреватель (бойлер)
Серия	GBFU150B6
Бренд	Gorenje
Объем	150 литров
Размеры (В x Ш x Г)	Прибл. 1200 x 490 x 490 мм
Вес (пустой)	Прибл. 55 кг
Электропитание	230 В ~ 50 Гц
Потребляемая мощность	2000 Вт (один нагревательный элемент)
Максимальная температура	75 °C
Диапазон регулировки температуры	от 20 °C до 75 °C
Максимальное рабочее давление	10 бар
Класс энергоэффективности	C
Размер подключения воды	G 1/2 (BSP)
Материал бака	Эмалированная сталь
Материал анода	Магний
Толщина изоляции	50 мм пенополиуретан
Функции безопасности	Термовыключатель, предохранительный клапан, защита от перегрева
Тип установки	Напольная
Ориентация монтажа	Вертикальная
Управление	Внешний ручной термостат с индикатором
Требования к обслуживанию	Ежегодный осмотр анода и удаление накипи по мере необходимости
Комплектация	Предохранительный клапан, монтажные ножки, руководство пользователя

Часто задаваемые вопросы - GBFU150B6 GORENJE

Какой объем водонагревателя Gorenje GBFU150B6?

Объем составляет 150 литров, подходит для домохозяйств из 3-4 человек.

Можно ли установить GBFU150B6 на стену?

Нет, эта модель предназначена для напольной установки из-за ее веса и размеров.

Как отрегулировать температуру воды?

Поверните ручку термостата (находится на передней панели), чтобы установить желаемую температуру от 20°C до 75°C.

Какое потребление мощности?

Нагревательный элемент потребляет 2000 Вт при 230 В. Рекомендуется использовать отдельную цепь.

Как часто нужно заменять магниевый анод?

Проверяйте ежегодно и заменяйте, если изношен более чем на 50%. Обычно каждые 2-3 года в зависимости от жесткости воды.

Что означает индикатор?

Когда индикатор горит, нагревательный элемент активен. Когда гаснет, вода достигла заданной температуры.

Почему вода капает из предохранительного клапана?

Небольшое капание во время нагрева нормально из-за сброса давления. Если непрерывно, проверьте клапан или давление воды.

Можно ли использовать водонагреватель с жесткой водой?

Да, но рекомендуется регулярное удаление накипи (каждые 6-12 месяцев) для предотвращения образования накипи на элементе.

Какое максимальное рабочее давление?

Бак выдерживает до 10 бар. Убедитесь, что давление поступающей воды не превышает это значение.

Как слить воду из водонагревателя для обслуживания?

Отключите питание и подачу воды, откройте кран горячей воды, затем подключите шланг к сливному клапану и откройте его. Подробные шаги см. в руководстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GBFU150B6 GORENJE

Руководство по эксплуатации 12

Уважаемый покупатель, благодарим Вас за покупку нашего изделия.

ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам водозабора. К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм.

Стены со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующе укрепить.

Нагреватель можно прикрепить к стене горизонтально или вертикально вследствие его универсальной конструкции (соединительные трубы обязательно на левой стороне).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип	GB 50 GB 8	GB 100 GB 1	GB 150
Модель	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Объем [л]	50	80	100	120	150
Номинальное давление [МПа]	0,6
Вес/наполненного водой [кг]	24/74 30/110	34/134	38/158	41/191
Противокоррозионная защита котла	эмалированный / Мг анод
Мощность электрического нагревателя [Вт]	2000
Количество и мощность нагревателей [Вт]	2 x 1000
Присоединительное напряжение [В~]	230
Класс защиты	I
Степень защиты	IP 25
Время нагрева до 75°C ^1) [ч]	155	305	355	435	545
Количество смешанной воды при 40°C[л]	96/80	151/130	199/174	238/210	296/260
Потребление электроэнергии ^2) [кВт/ч//24ч]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по DIN 44532

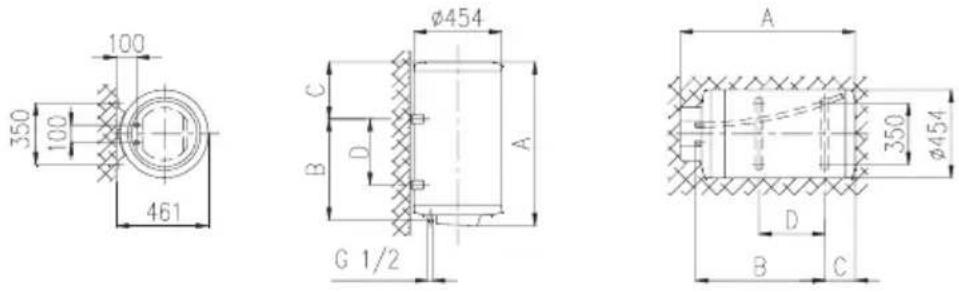

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A	583	803	948	1103	1318
B	365	565	715	865	1065
C	185	205	200	205	220
D	145	345	495	645	845

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

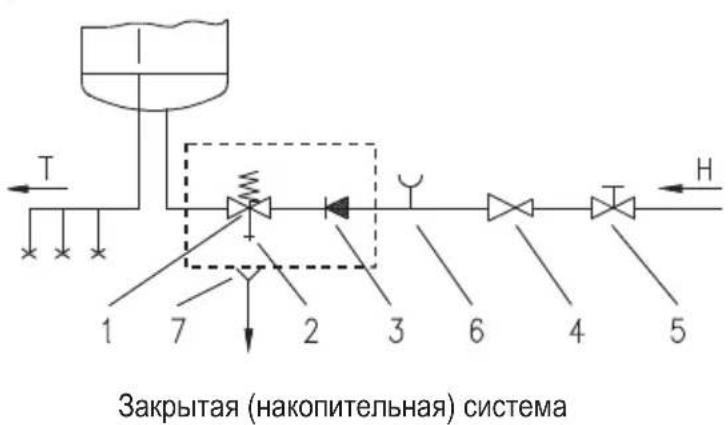

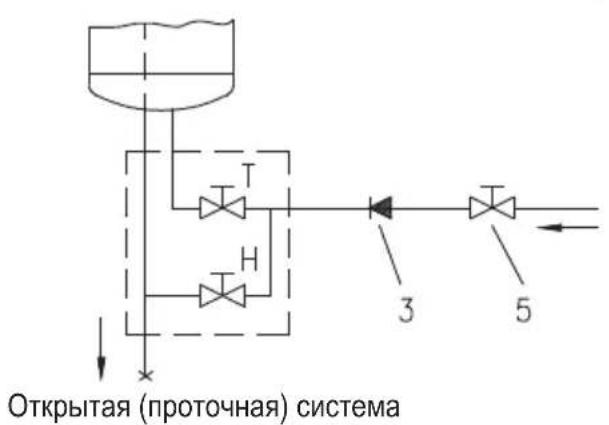

Подвод или отвод воды обозначены разным цветом. Синий-холодная вода, красный-горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения. В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя. В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отттток, вы можете избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя. Для правильной работы возвратного предохранительного клапана требуется выполнять реггулярные контроли на каждые 14 дней. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть выпуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.

Легенда: 1 - Предохранительный клапан 6 - Испытательная насадка

2 - Испытательный клапан 7 - Воронка с подключением к стоку
3 - Невозвратный клапан
4 - Редукционный клапан давления Н - Холодная вода
5 - Запорный клапан Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.

Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа. Если давление в сети превышает 1,0 МПа, необходимо последовательно встроить два редукционных клапана. Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо установить в нагреватель присоединительный кабель, для чего нужно снять защитную пластмассовую крышку. Снимите пластинку на передней стороне крышки, вставив отвертку в щель между пластинкой и защитной крышечкой перед ручкой термостата, а затем еще на противоположной от ручки стороне. После того, как вы поддели пластинку с двух сторон, она легко снимается рукой. Чтобы снять защитную пластмассовую крышку Вам необходимо снять ручку термостата и отвинтить оба закрепляющих винта. Установка защитной пластмассовой крышки выполняется в обратном порядке. Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Так как у нагревателя нет элемента, постоянно отделяющего его от электросети, необходимо между ним и постоянной сетью установить переключатель, который прекращает подачу питания на обоих полюсах и между открытыми контактами которого расстояние не менее 3 мм.

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

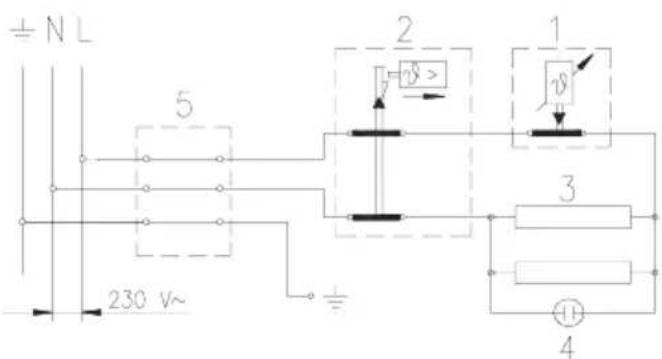

Легенда:

1 - Термостат
2 - Биметаллический предохранитель
3- Нагреватель (2 x 1000 Вт)
4 - Контрольная лампочка
5- Рисоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
1- - Защитный проводник

Электросхема

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25° до 75°C. Рекомендуем Вам устанавливать ручку в положение "E"; Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры.

Индикатором работы электрического нагревателя является контрольная лампочка. В корпус водонагревателей также встроен термометр, который показывает температуру воды.

Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьтьте его включенным в сеть, ручку термостата установите в положение “*”. В этом положении нагреватель будет поддерживать температуру воды около 10°C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети.

Перед выпуском воды необходимо водоподогреватель обязательно отключить от электрической сети. Затем откройте ручку для теплой воды на одной из смесительных кранов, который подключен к подогревателю. Воду выпустите из подогревателя через впускную трубу. Для этого рекомендуется встроить между предохранительным клапаном и впускной трубой соответствующий выпускной клапан или тавровое соединение. В противном случае можете подогреватель опорожнить также через выпуск на предохранительном клапане таким способом, что поставьтье рычаг или вращающуюся головку клапана в положение как при тестировании клапана. После выпуска воды из подогревателя через впускную трубу останется в подогревателе ещё небольшое количество остатка воды, которую выпустите снятием фланца подогревателя.

Внешние части водонагревателя чистите слабым раствором стирального средства. Не используйте растворителей и агрессивных чистящих средств.

Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

ИЗПОЛВАНЕ И ПОДДРЪЖКА

ТЕХНИЧКИ КАРАКТЕРИСТИКИ НА БОЛЕРОТ

Тип	GB 50 GB	80 GB 100 GB	120 GB 150
Модел	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Зафатнина [I]	50 80 100 120		150
Номинален притисок [MPa]	0,6
Тежина/наполнетсо вода [kg]	24/74	30/110 34/134	38/158	41	/191
Противкорозивна заштита на котелот	емајлирано / Мг анод
Лачина на електричниот грејач [W]	2000
Број и моќ на греачите [W]	2 x 1000
Приклучен напон [V~]	230
Ваштитна класа	I
Степен заштите	IP 25
Време на загревање до 75°C [h]	1^55	3^05	3^55	4^35	5^45
Количество на мешана боде при 40°C [I]	96/80	151/130	199/174	238/210	296/260
Употреба на енергија ^2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

МОЛИМО ВАС ДА ПРЕ МОНТАЖЕ И ПРВЕ УПОТРЕБЕ БОЛЛЕРА ПАЖЛЬИВО ПРОЧИТАТЕ УПУТСТВО.

ТЕХНИЧКЕ КАРАКТЕРИСТИКЕ БОЛЕРА
