BEDIENUNGSANLEITUNG GBFU150B6 GORENJE
Gebrauchsanweisung 8
Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes.
WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLTIG DIE ANWEISUNGEN DURCHZULESEN.
Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.
EINBAU

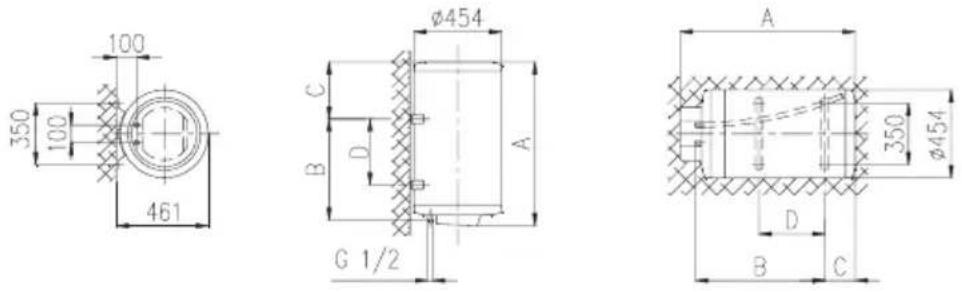

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Das Gerät wird mittels vier Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Die Wände mit schwacher Tragfähigkeit müssen Sie an der Stelle, wo sie den Warmwasserbereiter aufhängen werden, entsprechend verstärken. Das Grundmodel GBU kann aufgrund seiner universellen Konstruktion vertikal an die Wand oder horizontal an die Wand montiert werden (Wasseranschlüsse immer von links).
TECHNISCHE DATEN DES GERÄTES
| Typ GB 50 GB 80 GB 100 GB 120 GB | 150 | ||||
| Model | GBFU 50 N (UNI) | GBFU 80 N (UNI) | GBFU 100 N (UNI) | GBFU 120 N (UNI) | GBFU 150 N (UNI) |
| Volumen [I] | 50 80 | 100 | 120 | 50 | |
| Nenndruck [MPa] | 0,6 | ||||
| Gewicht / gefüllt mit Wass [kg] | 24/74 | 30/110 | 34/134 | 38/158 | 41/191 |
| Antikorrosionsschutz | emailliert & Magnesiumschutzanode | ||||
| Leistungsaufnahme [W] | 2000 | ||||
| Zahl und Stärke der Heizkörper [W] 2 x 1000 | |||||
| Anschlußspannung [V~] | 230 | ||||
| Schutzklasse | I | ||||
| Grad des Apparatschutzes | IP 25 | ||||
| Aufwärmungszeit bis 75°C 1) [h] | 1^55 | 3^05 | 3^55 | 4^35 | 5^45 |
| Mischwassermenge bei 40°C [I] | 96/80 | 151/130 | 199/174 | 238/210 | 296/260 |
| Bereitschaftsstromverbrauch 2) [kWh/24h] | 1,32/1,45 | 1,85/2,10 | 2,20/2,45 | 2,60/2,90 | 3,20/3,60 |
1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 15°C und des Heisswassers aus dem Heisswasserspeicher bei einer Wassertemperatur von 65°C.
2) Bei 65°C Wassertemperatur gemessen (gemäss DIN 44532).
| GBFU 50 N (UNI) | GBFU 80 N (UNI) | GBFU 100 N (UNI) | GBFU120 N (UNI) | GBFU 150 N (UNI) | |
| A | 583 | 803 | 948 | 1103 | 1318 |
| B | 365 | 565 | 715 | 865 | 1065 |
| C | 185 | 205 | 200 | 205 | 220 |
| D | 145 | 345 | 495 | 645 | 845 |

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ
Zu- und Ableitung des Wassers sind an den Röhren des Warmwasserbereiters farbgezeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers rotgekennzeichnet.
Den Warmwasserbereiter können sie an das Wasserleitungsnetz auf zwei Arten anschließen. Das geschlossene Drucksystem des Anschlußes ermöglicht die Wasserabnahme an mehreren Abnahmestellen, das druckfreie System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf das Anschlußsystem müssen sie auch entsprechende Mischbatterien anschaffen. Bei offenem, druckfreiem System muß vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, wodurch das ausfließen des Wassers aus dem Innenbehälter verhindert wird, wenn im Wassernetz das Wasser ausfällt. Bei diesem Anschlußsystem müssen Sie eine Durchfluß-Mischbatterie verwenden. Im Warmwasserbereiter wird wegen Aufwärmung der Wasserinhalt vergrößert, dies aber verursacht das Tropfen aus dem Rohr der Mischbatterie. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tropfen des Wassers nicht verhindern, sondern sie können die Mischbatterie nur beschädigen. Bei geschloßenem Drucksystem des Anschlußes müssen sie an den Abnahmestellen Druck-Mischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.
Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiterseingebautwird. Umeine einwandfreie Funktion des Rückschlagventils zu sichern, müssen regelmäßige Prüfungen vierzehntäglich durchgeführt werden. Bei der Prüfung ist durch das Betätigen des Hebels oder Lösen der Ventilmutter (je nach dem Ventiltyp) der Auslauf des Rückschlagventils zu öffnen. Dabei muss aus dem Auslaufdüse Wasser austreten, um die Fehlerlosigkeit des Ventils aufzuweisen.

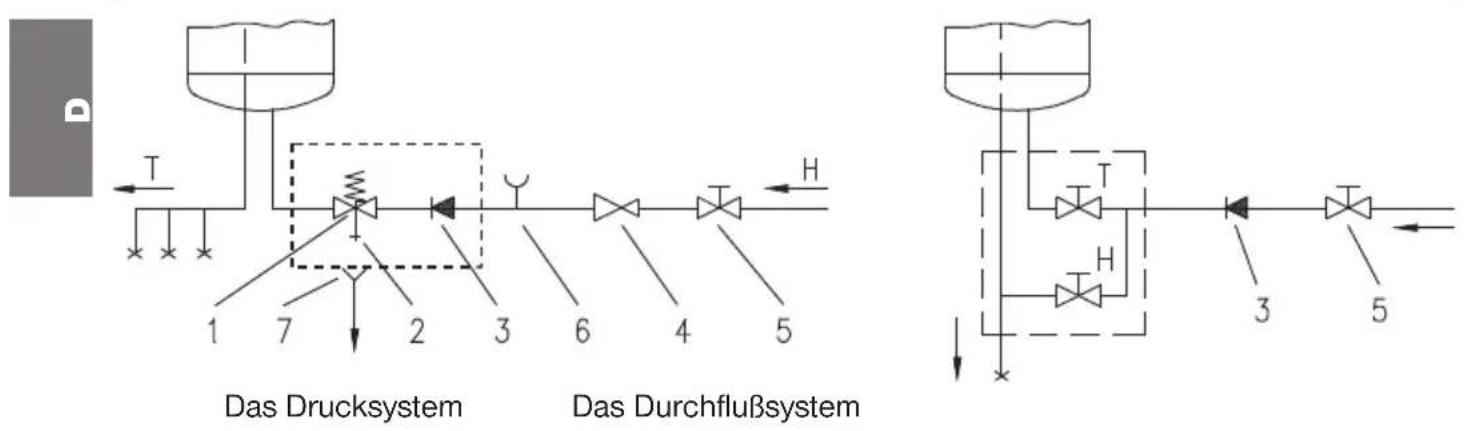

Legende: 1- Sicherheitsventil 6- Testansatzstück
2- Testventil 7- Trichter mit dem Anschluß an
3- Sperrventil den Ablauf
4- Reduzierdruckventil H- Kaltwasser
5- Sperrventil T- Warmwasserl
Zwischen dem Warmwasserbereiter und dem Rückschlag- Sicherheitsventil dürfen Sie kein Sperrventil einbauen, weil Sie dadurch die Wirkung des Rückschlag-Sicherheitsventils verhindern.
Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa ist. Wenn der Druck 1,0 MPa übersteigt, müssen Sie nacheinander zwei Reduktionsventile einbauen.
Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Ausflußrohr der Mischbatterie fließt.
ANSCHLUß AN DAS ELEKTRONETZ
Vor dem Anschluß an das Elektronetz muß der Warmwasserbereiter an das Anschlußkabel angeschloßen werden. Deshalb müssen Sie den Plastikschutzdeckel abnehmen. Dies tun Sie so, daß Sie das Plättchen, das in die untere Seite eingeschoben ist entfernen. Das Plättchen befreien sie so, daß Sie in die Spalte zwischen dem Einschiebplättchen und der Schutzkappe zuerst neben dem Thermostatknopf danach aber noch an der Seite gegenüber des Knopfes vorsichtig den Schraubenzieher hinein schieben. Wenn Sie das Plättchen an beiden Seiten loslösen, können Sie es mit der Hand beseitigen. Damit Sie den Plastik-Schutzdeckel abnehmen können, müssen sie noch den Thermostatknopf beseitigen und beide Befestigungsschrauben abschrauben. Das Anbringen des Plastik-Schutzdeckels verläuft in umgekehrter Reihenfolge. Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen für elektrische Installation verlaufen. Da der Warmwasserbereiter kein Element hat, das ihn dauerhaft vom elektrischen Netz trennen könnte, muß an der Kabelverbindung zwischen ihm und der Dauerleitung ein solcher Unterbrecher eingebaut werden, der beide Pole der Speisung unterbricht und zwischen den offenen Kontakten mindestens 3 mm Abstand hat.
WARNUNG: Vor jedem Eingriff in das Innere des Gerätes, müssen Sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen!

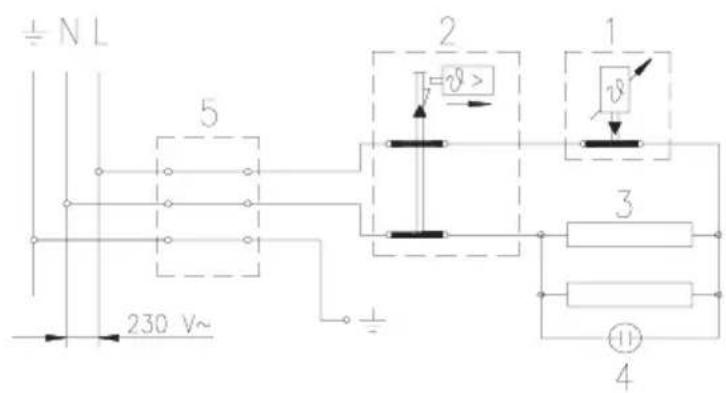

Legende:
1 - Thermostat
2 - Bimetallsicherung
3 - Heizkörper (2 x 1000 W)
4 - Kontrolleuchte
5 - Anschussklemme
L - Phasenleiter
N - Neutralleiter
1= - Schutzleiter

Das Schaltungsschema des Elektroanschlusse
VERWENDUNG UND INSTANDHALTUNG
Nach dem Anschluß an das Wasserleitungs- und Elektronetz ist der Warmwasserbereiter für den Betrieb vorbereitet. Mit dem Drehen des Knopfes an dem Thermostat, der sich an vorderer Seite des Schutzdeckels befindet, wählen Sie die Wassertemperatur zwischen 25°C und 75°C. Wir empfehlen die Knopfeinstellung auf die Position "E". Diese Einstellung ist die sparsamste; hier ist die Wassertemperatur ungefähr 55°C, das Ausscheiden des Wassersteines und der Wärmeverlust aber werden niedriger sein als bei der Einstellung einer höhereTemperatur.
Das Funktionieren des elektrischen Heizkörpers wird an der Kontrolleuchte angezeigt. Der Warmwasserbereiter hat außen auch ein Thermometer angebracht, das die Wassertemperatur zeigt. Wenn sie den Warmwasserbereiter längere Zeit nicht zu gebrauchen gedenken, schutzen Sie den Inhalt vor Frost so, daß Sie den elektrischen Strom nicht ausschalten, sondern den Thermostatknopf auf “*” einstellen. Bei dieser Einstellung wird die Wassertemperatur im Warmwasserbereiter bei ungefähr 10°C gehalten. Wenn sie den Warmwasserbereiter aus dem Elektronetz ausschalten, müssen Sie das Wasser wegen Frostgefahr auslaßen.
Bevor das Wasser aus dem Gerät abgelassen wird, ist unbedingt der elektrische Strom abzuschalten. Danach kann der Warmwasserhahn an einer der Mischbatterien, die am Gerät installiert sind, geöffnet werden. Das Wasser wird über das Einlaufrohr abgelassen. Zu diesem Zweck ist empfehlenswert, zwischen Einlaufrohr und Sicherheitsventil ein entsprechendes Auslaufventil oder T-Stück einzusetzen. Wenn dies nicht der Fall ist, kann das Wasser auch direkt über das Sicherheitsventil abgelassen werden, indem der Hebel oder die Schraubenkappe des Sicherheitsventils auf Test-Position gestellt wird. Nach Ablassen des Wassers über das Einlaufrohr bleibt noch etwas Restwasser im Gerät zurück, das durch Abdrehen des Heizflansches abgelassen wird.
Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie kein Verdünner oder grobe Reinigungsmittel.
Mit regelmäßigen Kundendienstprüfungen werden fehlerlose Funktion und lange Lebensdauer des Warmwasserbereiters gesichert. Die erste Prüfung soll der bevollmächtigte Kundendienst ungefähr zwei Jahre nach dem Anschluß durchführen. Bei der Prüfung überprüft er die Abnützung der Antikorrosions - Schutzanode und nach Bedarf reinigt er den Wasserstein, der sich mit Hinsicht auf die Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters ausscheidet. Der Kundendienst wird Ihnen nach der Prüfung des Warmwasserbereiters mit Hinsicht auf den festgestellten Stand auch das Datum der nächsten Kontrolle empfehlen.
Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbstreparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
