Тип продукт	Електрически бойлер за съхранение (бойлер)
Серия	GBFU150B6
Марка	Gorenje
Капацитет	150 литра
Размери (В x Ш x Д)	Прибл. 1200 x 490 x 490 мм
Тегло (празен)	Прибл. 55 кг
Захранване	230 V ~ 50 Hz
Консумирана мощност	2000 W (един нагревателен елемент)
Максимална температура	75 °C
Диапазон на регулиране на температурата	от 20 °C до 75 °C
Максимално работно налягане	10 бара
Клас на енергийна ефективност	C
Размер на водната връзка	G 1/2 (BSP)
Материал на резервоара	Емайлирана стомана
Материал на анода	Магнезий
Дебелина на изолацията	50 мм полиуретанова пяна
Предпазни функции	Термичен предпазител, предпазен клапан, защита от прегряване
Тип инсталиране	Подов монтаж
Ориентация на монтаж	Вертикална
Управление	Външен термостат с копче и индикаторна лампа
Изисквания за поддръжка	Годишна проверка на анода и обезкалцоване при необходимост
Включени аксесоари	Предпазен клапан, монтажни крачета, ръководство за потребителя

Често задавани въпроси - GBFU150B6 GORENJE

Какъв е капацитетът на бойлера Gorenje GBFU150B6?

Капацитетът е 150 литра, подходящ за домакинства с 3-4 души.

Мога ли да монтирам GBFU150B6 на стена?

Не, този модел е проектиран за подов монтаж поради теглото и размера си.

Как да регулирам температурата на водата?

Завъртете копчето на термостата (разположено отпред), за да зададете желаната температура между 20°C и 75°C.

Каква е консумираната мощност?

Нагревателният елемент консумира 2000 W при 230 V. Препоръчва се отделна верига.

Колко често трябва да сменям магнезиевия анод?

Проверявайте ежегодно и сменете, ако е изразходван повече от 50%. Обикновено на всеки 2-3 години в зависимост от твърдостта на водата.

Какво означава индикаторната лампа?

Когато лампичката свети, нагревателният елемент работи. Когато е изгаснала, водата е достигнала зададената температура.

Защо изтича вода от предпазния клапан?

Леко капене по време на загряване е нормално поради освобождаване на налягане. Ако е непрекъснато, проверете клапана или водното налягане.

Мога ли да използвам бойлера с твърда вода?

Да, но се препоръчва редовно обезкалцоване (на всеки 6-12 месеца) за предотвратяване на натрупване на котлен камък върху елемента.

Какво е максималното работно налягане?

Резервоарът може да издържи до 10 бара. Уверете се, че входящото водно налягане не надвишава тази стойност.

Как да източа бойлера за поддръжка?

Изключете захранването и водоснабдяването, отворете кран за топла вода, след това свържете маркуч към дренажния клапан и го отворете. Обърнете се към ръководството за подробни стъпки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBFU150B6 GORENJE

Уважаеми клиенти, благодарим Ви, че закупихте този уред.

ПРЕДИ МОНТАЖ И УПОТРЕБА ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТАЗИ ИНСТРУКЦИЦ

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Основните данни за уреда са описани на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервис.

МОНТАЖ

Бойлерът да се монтира възможно най-близко до източника на вода. Бойлер се прикрепва на стена с болта, дебели най-малко 8 мм. Стените на които където се закача бойлерът, трябва да бъдат подходяща подсилени. Заради универсална конструкция нагревателят може да се фиксира на стената вертикално или хоризонтално (тръбите задължително да се ха лявата страна).

Вид	GB 50 GB	30 GB 100 GB	20 GB 150
Модел	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Обем [л]	50 80	100	120	150
Налягане [МПа]	0,6
Тегло / с пълен резервоар [kg]	24/74	30/110	34/134	38/158	41/191
Антикорозионен защитен котел	Емайлиран / Mg Анод
Мощност на електрическия нагревател [W]	2000
Броят и сила на нагревателите [W]	2 x 1000
Волтаж [V~]	230
Защитен клас	I
Степен на защита	IP 25
Време на загряване до 75°C 1) [ч]	1^55	3^05	3^55	4^35	5^45
Количество смесена вода при 40°C[л]	96/80	151/130	199/174	238/210	296/260
Потребление на електричеств ^2) [кВч/24ч]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Време за загряване на целия бойлер при температура на входнта студена вода 15°C.

2) Консумация на енергия за осигугуряване на температура от 65°C на съдържанието на резервоара на бойлера при температура в помещението 20°C, измерено съгласно DIN 44532.

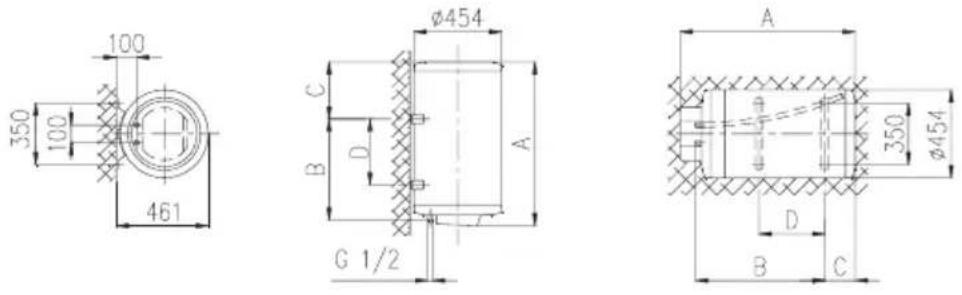

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A 583	803 948 1103 1318
B	365	565	715	865	1065
C	185 205 200 205		220
D 145	345 495 645	845

ВОДНА ВРЪЗКА

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера. Входът за студената вода е маркиран със синьо, а изходът за топлата - с червено. Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена систем а под налягане позволява захранване на няколко чешми едновременно, докато тази без налягане - само на едка. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тази система на свързване да се използва кран, който позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, коею ю довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или трупа, която це предпазва налягане в нагревателя да не се качи за повече от 0,1 МПа от позволено. При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клапа. Връщане на вода обратно в системата не е възможно, вследствие на коею ю кадки вода могат да кадят от крана. Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клапа. Между бойлера и не възвръщащата се клапа не може да бъде монтирана затваряща клапа. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва. Когато поради неудобна инсталация няма възможност, водата която кади от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За да се подсигугури правилна работа на обратен вентил за безопасност, трябва да се провежда редовен контрол през осеки 2 седмици. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, коею ю означава че вентилът работи без грешка.

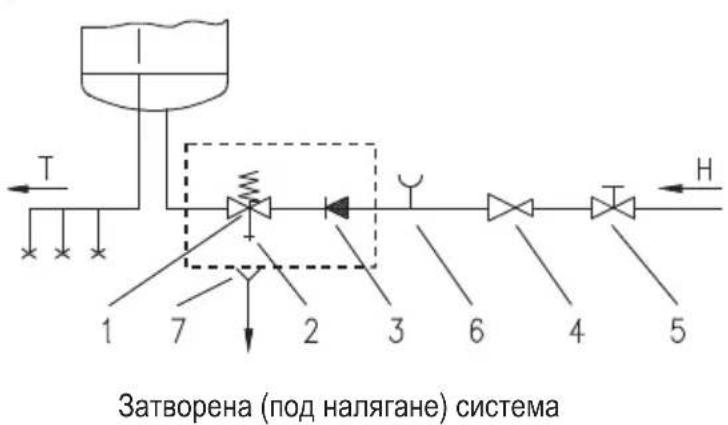

Легенда: 1 - Защитна клапа 6 - Част за тестване

2 - Клапа за тестване 7 - Фуния за изхода

3 - Клапа бе з връщане

4 - Клапа за намаляване на налягането H - Студена вода

5 - Спираща клапа Т - Топла вода

Бойлерът може да бъде монтиран без да се използва редуцир вентил, ако налягането в мрежата е по-малко от 0,5 МПа. Ако налягането в мрежата надвиши 1,0 МПа, трябва да се монтират два редуцир вентила един след друг. Преди да свържете в електрическата мрежа, напълнете бойлера с вода. При първо пълнене на водата, кранът за топлата вода трябва да бъде отворен. Когато бойлерът е пълен, вода започва да изтича от смесителния кран.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Прери бойлерът да се свърже към електрическата мрежа, трябва да бъде поставен кабел. За целта трябва да махнете плочката, която се намира от предната страна на пластмасовото капаче. След като плочката се освободи, в процепа между нея и защитния капак може да бъде пъхната отверка първо от страната на термостата, а след това и от противоположната. Когаю ю плочката бъде освободена от двете страни, тя се сваля с ръка. За да бъде свалена пластмасовата капачка, трябва да бъде свалено копчето на термостата и да бъдат развити двата фиксиращи винта. Смяната на пластмасовия капак се прави в обратен ред. Връзката с електрическата мрежа трябва да бъде направена съгласно съответстващите стандарти. Бойлерът няма вграден компонент, който да го отделя от електрическата мрежа, затова се препоръчва монтиране на ключ, който да спира електричеството към бойлера.

ВНИМАНИЕ: Преди осеки ремонт е необходимо бойлерът да бъде изключен от електрическата мрежа.

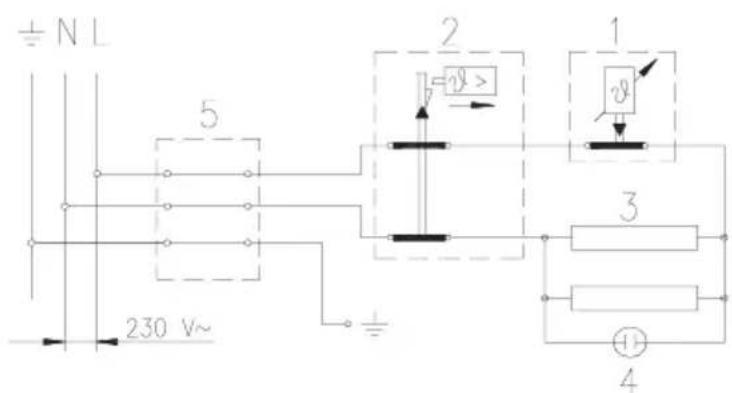

Легенда:

1 - Термостат
2 - Биметална фаза
3 - Нагревател (2 x 1000 W)
4 - Пилотна лампа
5 - Терминална връзка

L - Фаза
N- Неутрална връзка
± - Заземяване

Схема на електрическата мрежа

След свързване към електрическата и водната връзка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, което се намира отпред, Вие определяте желаната температура в диапазон от 25°C до 75°C. Препоръчваме Ви термостатьт да е в положение "E", където режимът на работа е най-икономичен и температурата е около 55°C.

При тази температура се гугуби най-малко топлина и се отлага по-малко варовик на корпуса на бойлера, отколкото при по-високите температура. Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът бъде изключен от електрическата мрежа. Бойлерът има вграден термометър, който показва достигнатата температура.

Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигугурни че през този период няма да бъде допуснато замръзване като поставите термостата в положение “*”. Водата в бойлера ще се поддържа на температура около 10°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Задължително да се изключва от електричеството преди изпразване. След това се отваря вентила на тръба за топлата вода. Водата изтича от нагревателя чрез доходна тръба. Ппрепоръчва се, за тази цел на доходната тръба да се монтира подходящ вентил или Т част. Ако това не е възможно, нагревателя може да се изпразни и чрез вентила за безопасност и то така, да се нагласи както по време на тестиране на вентила. След изпразване чрез доходната тръба, в нагревателя UE остане OUE малко вода, която UE изтече след като одвиете оплътнитела на нагревателя.

Почиствайте външността на бойлера с препарат. Не използвайте препарати, които могат да го повредят!

Редовните сервизни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на серверен техник да бъде направено 2 години след включване на уреда. При това посещение трябва да се почисти наслоилият се варовик, чието количество зависи от качествата на водата и използваната температура. При първото посещение сервизният работник ще определи дата за следващото.

Никога не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкия сервизен център.

Легенда: 1 - Сигурносни вентил 6 - Тестни наставак
