Vrsta izdelka	Električni zalogovnik za vodo (bojler)
Serija	GBFU150B6
Znamka	Gorenje
Prostornina	150 litrov
Mere (V x Š x G)	Pribl. 1200 x 490 x 490 mm
Teža (prazna)	Pribl. 55 kg
Napajanje	230 V ~ 50 Hz
Moč	2000 W (en grelni element)
Najvišja temperatura	75 °C
Nastavljivo temperaturno območje	20 °C do 75 °C
Najvišji delovni tlak	10 bar
Energijski razred	C
Velikost priključka za vodo	G 1/2 (BSP)
Material rezervoarja	Emajlirano jeklo
Material anode	Magnezij
Debelina izolacije	50 mm poliuretanska pena
Varnostne funkcije	Termični izklop, varnostni ventil, zaščita pred pregrevanjem
Način namestitve	Stojna
Usmeritev namestitve	Navpična
Upravljanje	Zunanji gumb termostata z indikatorsko lučko
Zahteve glede vzdrževanja	Letni pregled anode in odstranjevanje vodnega kamna po potrebi
Priložena oprema	Varnostni ventil, montažna stopala, uporabniški priročnik

Pogosto zastavljena vprašanja - GBFU150B6 GORENJE

Kakšna je prostornina grelnika vode Gorenje GBFU150B6?

Prostornina je 150 litrov, primerna za gospodinjstva s 3-4 osebami.

Ali lahko GBFU150B6 namestim na steno?

Ne, ta model je zaradi teže in velikosti namenjen stojni namestitvi.

Kako nastavim temperaturo vode?

Zavrtite gumb na termostatu (na sprednji strani), da nastavite želeno temperaturo med 20°C in 75°C.

Kakšna je moč?

Grelni element porabi 2000 W pri 230 V. Priporočljivo je imeti namensko vezje.

Kako pogosto naj zamenjam magnezijevo anodo?

Preglejte letno in zamenjajte, če je porabljena več kot 50%. Običajno vsakih 2-3 let, odvisno od trdote vode.

Kaj pomeni indikatorska lučka?

Ko lučka sveti, je grelni element aktiven. Ko je ugasnjena, je voda dosegla nastavljeno temperaturo.

Zakaj voda pušča iz varnostnega ventila?

Rahlo kapljanje med segrevanjem je normalno zaradi sproščanja tlaka. Če je stalno, preverite ventil ali tlak vode.

Ali lahko uporabljam grelnik vode s trdo vodo?

Da, vendar je priporočljivo redno odstranjevanje vodnega kamna (vsakih 6-12 mesecev), da preprečite nabiranje apnenca na elementu.

Kakšen je najvišji delovni tlak?

Rezervoar prenese do 10 bar. Poskrbite, da vhodni tlak vode ne presega te vrednosti.

Kako izpraznim grelnik vode za vzdrževanje?

Izklopite napajanje in dovod vode, odprite pipo za toplo vodo, nato priključite cev na odtočni ventil in ga odprite. Za podrobnejše korake glejte priročnik.

NAVODILA ZA UPORABO GBFU150B6 GORENJE

Navodila za uporabo 4

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Na steno ga pritrdite s stenskimi vijaki nominalnega premera minimalno 8mm . Stene s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik je mogoče zaradi univerzalne konstrukcije pritrditi pokončno ali vodoravno na steno (priključne cevi obvezno na levi).

TEHNIČNE LASTNOSTI APARATA

Tip GB 50 GB 80 GB 100 GB 120 GB 150
Model		GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Prostornina	[II]	50	80	100	120	150
Nazivni tlak	[MPa]	0,6
Masa / napolnjen z vodo	[kg]	24/74	30/110	34/134	38/158	41/191
Protikorozjska zaščita kotla		Emajlirano / Mg anoda
Moč električnega grelca	[W]	2000
Število in moč grelcev	[W]	2 x 1000
Priključna napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP 25
Čas segrevanja do 75°C ^1)	[h]	1 ^55	3 ^05	3 ^55	4 ^35	5 ^45
Količina mešane vode pri 40°C [II]		96/80	151/130	199/174	238/210	296/260
Energijska poraba ^2)	[kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C.
2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po DIN 44532.

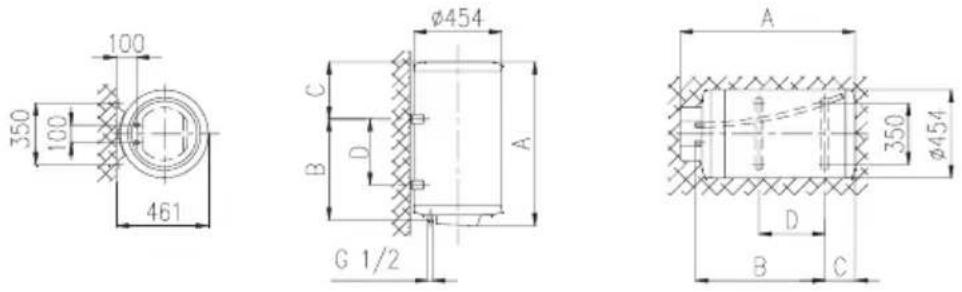

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
A 583 803 948		1103	1318
B	365	565	715	865	1065
C	185 205 200	205 220
D 145		345 495 645 845

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogočili.


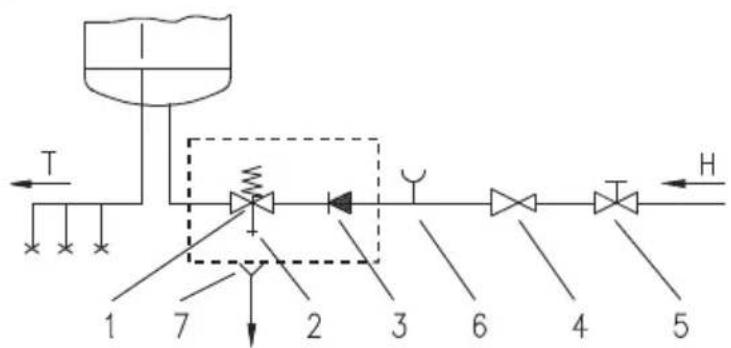

Zaprti (tlačni) sistem


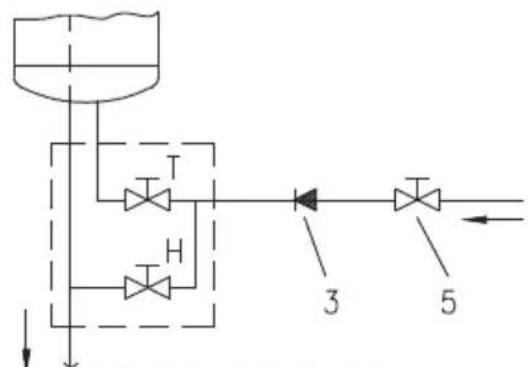

Odprti (netlačni) sistem

Legenda: 1 - Varnostni ventil

2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil

6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok

H - Hladna voda

T - Topla voda

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa. Če tlak v omrežju presega 1,0 MPa, morate vgraditi zaporedoma dva redukcijska ventila.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo na električno omrežje je potrebno v grelnik vgraditi priključni kabel, zato morate sneti zaščitni plastični pokrov. To storite tako, da odstranite ploščico, ki je vstavljena v sprednjo stran pokrova. Ploščico sprostite na ta način, da v režo med vstavno ploščico in zaščitno kapo najprej ob gumbu termostata nato pa še na strani nasproti gumba previdno porinete izvijač. Ko ploščico sprostite na obeh straneh, jo lahko odstranite z roko. Da lahko snamete zaščitni plastični pokrov, morate odstraniti še gumb termostata in odviti oba pritrdilna vijaka. Postopek namestitve zaščitnega plastičnega pokrova poteka v obratnem vrstnem redu. Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Ker grelnik nima elementa, ki bi ga trajno ločil od električnega omrežja, je potrebno na kabelski povezavi med njim in trajno napeljavo vgraditi takšno stikalo, ki prekinja oba pola napajanja in ima med odprtimi kontakti razmik najmanj 3 mm.

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

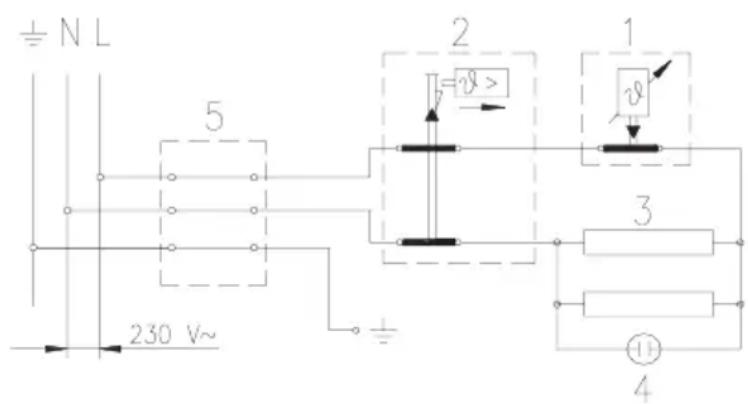

Legenda:

1 - Termoregulator
2 - Bimentalna varovalka
3 - Grelo (2 x 1000 W)
4 - Kontrolna svetilka
5 - Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

1- - Zaščitni vodnik

Shema električne vezave

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode med 25° in 75°C. Priporočamo nastavite gumba na položaj “E”. Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55°C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo.

Delovanje električnega grela pokaže kontrolna svetilka. Grelniki imajo na obodu vgrajen tudi termometer, ki kaže temperaturo vode.

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj “*”. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 10°C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti.

Pred izpustom vode je grelnik obvezno treba izključiti iz električnega omrežja. Po tem odpremo ročico za toplo vodo na eni od mešalnih baterij, ki je priključena na grelnik. Vodo iz grelnika izpustimo skozi dotočno cev. V ta namen priporočamo, da med varnostni ventil in dotočno cev vgradite ustrezen izpustni ventil ali T kos. Če temu ni tako, grelnik lahko izpraznite tudi skozi izpust na varnostnem ventilu na ta način, da postavite vzdov oziroma vrtljivo kapico ventila v položaj kot pri testiranju ventila. Po izpustu vode iz grelnika skozi dotočno cev vam bo v grelniku ostala še manjša količina preostale vode, ki jo izpraznite ob odvitju prirobnice grelnika.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
