Tip produs	Încălzitor electric de apă cu acumulare (boiler)
Seria	GBFU150B6
Marca	Gorenje
Capacitate	150 litri
Dimensiuni (Înălțime x Lățime x Adâncime)	Aprox. 1200 x 490 x 490 mm
Greutate (gol)	Aprox. 55 kg
Alimentare electrică	230 V ~ 50 Hz
Consum de energie	2000 W (un singur element de încălzire)
Temperatură maximă	75 °C
Interval de temperatură reglabil	20 °C până la 75 °C
Presiune maximă de lucru	10 bar
Clasa de eficiență energetică	C
Dimensiune conexiune apă	G 1/2 (BSP)
Material rezervor	Oțel emailat
Material anod	Magneziu
Grosime izolație	Spumă poliuretanică de 50 mm
Caracteristici de siguranță	Decuplare termică, supapă de siguranță, protecție la supraîncălzire
Tip instalare	Montare pe podea
Orientare montaj	Verticală
Comenzi	Termostat extern cu buton rotativ și indicator luminos
Cerințe de întreținere	Inspecție anuală a anodului și detartraj după necesitate
Accesorii incluse	Supapă de siguranță, picioare de montare, manual de utilizare

Întrebări frecvente - GBFU150B6 GORENJE

Care este capacitatea încălzitorului de apă Gorenje GBFU150B6?

Capacitatea este de 150 litri, potrivit pentru gospodării cu 3-4 persoane.

Pot instala GBFU150B6 pe perete?

Nu, acest model este conceput pentru montare pe podea datorită greutății și dimensiunii sale.

Cum reglez temperatura apei?

Rotiți butonul termostatului (amplasat pe față) pentru a seta temperatura dorită între 20°C și 75°C.

Care este consumul de energie?

Elementul de încălzire consumă 2000 W la 230 V. Se recomandă un circuit dedicat.

Cât de des ar trebui să înlocuiesc anodul de magneziu?

Inspectați anual și înlocuiți dacă este consumat mai mult de 50%. De obicei la fiecare 2-3 ani, în funcție de duritatea apei.

Ce înseamnă indicatorul luminos?

Când lumina este aprinsă, elementul de încălzire este activ. Când este stinsă, apa a atins temperatura setată.

De ce curge apă din supapa de siguranță?

O ușoară picurare în timpul încălzirii este normală datorită eliberării presiunii. Dacă este continuă, verificați supapa sau presiunea apei.

Pot folosi încălzitorul de apă cu apă dură?

Da, dar se recomandă detartraj regulat (la fiecare 6-12 luni) pentru a preveni acumularea de calcar pe element.

Care este presiunea maximă de lucru?

Rezervorul poate suporta până la 10 bar. Asigurați-vă că presiunea apei de intrare nu depășește această valoare.

Cum golesc încălzitorul de apă pentru întreținere?

Opriți alimentarea cu energie electrică și apă, deschideți un robinet de apă caldă, apoi conectați un furtun la supapa de golire și deschideți-o. Consultați manualul pentru pașii detaliați.

MANUAL DE UTILIZARE GBFU150B6 GORENJE

Instrucțiuni de utilizare 32

Stimate cumpărător, vă mulțumin pentru achiziționarea produsului nostru.

VĂ RUGĂM CA, ÎNAINTE DE INSTALAREA ȘI DE PRIMA UTILIZARE ABOILERULUI, SĂ CITIȚI CU ATENȚIE INSTRUCTIUNILE

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblița care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție anticorozivă pot fi efectuate numai de atelierele de reparații autorizate.

INSTALAREA

Se recomandă instalarea boilerului în proximitatea locului de consumare a apei. La montarea boilerului pe perete, folosiți buloane cu diamterul nominal de minim 8 mm. Pereții și podelele cu rezistență, respectiv portanță redusă, vor trebui consolidate în mod corespunzător în locul unde urmează să fie montat boilerul. Construcția universală a încălzitorului permite montarea sa pe perete, în poziție verticală sau orizontală. (țevile de conectare obligatoriu pe partea stângă).

CARACTERISTICILE TEHNICE ALE APARATULUI

Tipi	GB 50 GB	80 GB 100 GB	120 GB 150
Model	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Volum [l]	50 80 100 120 150
Presiune nominală [MPa]	0,6
Greutate / umplut cu apă [kg]	24/74	30/110	34/134	38/158	41/191
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea încălzitorului electric [W]	2000
Numărul și puterea încălzitor [W]	2 x 1000
Tensiunea din rețea [V~]	230
Categoria de protecție	I
Gradul de protecție	IP 25
Timp de încălzire până la 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45
Cantitatea de apă amestecată la 40°C [l]	96/80	151/130	199/174	238/210	296/260
Consumul de energie2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Timpul de încălzire al întregului volum de apă al boilerului cu spirală electrică la o temperaturăde intrare a apei reci, provenite din conducta de apă, de 15°C.

2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la65°C, la o temperatură ambiantă de 20°C, măsurat conform DIN 44532.

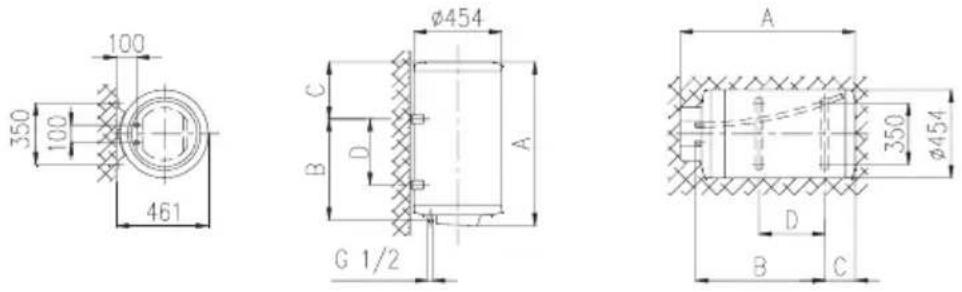

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A 583	803 948 1103 1318
B	365	565	715	865	1065
C	185 205 200 205		220
D 145	345 495 645		845

BRANŞAREA LA RETEAUA DE DISTRIBUIRE A APEI

Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teva de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu. Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a acesteiadeodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare.

În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de reținere, care împiedică scurgerea apei din boiler în situațiile de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ccea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală.

Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manșon de captare, care va fi plasat sub ventilul de siguranță.

Teava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț.

În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați apa care picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picuratepoate fi evitată prin montarea unui sertar de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.

Pentru a asigura buna funcționare a ventilului de siguranță reversibil, va trebui să efectuați controale regulate la interval de 14 zile. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului. Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.

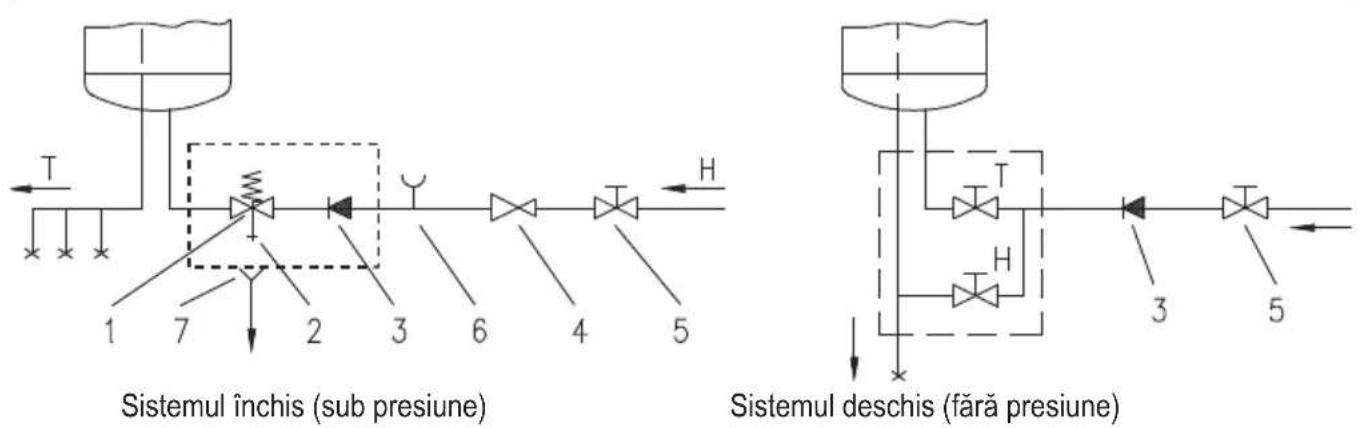

Legenda: 1 - Ventil de siguranță 6 - Accesoriu de încercare

2 - Ventil de testare 7 - Scurgere racordată la canalizare
3 - Ventil de reținere (la canalul colector)
4 - Ventil de reducere a presiunii H - Apă rece
5 - Robinet de închidere T - Apă caldă

Nu este permisă montarea unui robinet de închidere între boiler și ventilulde siguranță reductor de presiune, întrucât aceasta ar împiedicafunctionarea acestuia din urmă.

Boilerul poate fi branşat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa. Dacă presiunea din rețea depășește 1,0 MPa, vor trebui montate două ventile de reducere unul după altul.

Înainte de a fi branşat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. la prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

BRANŞAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la rețeaua electrică, la boiler va trebui montat un cablu de branșare, de aceea va trebui scos capacul de protecție din plastic. Acest lucru sa va face prin îndepărtarea plăcuței aflate în partea anterioară a capacului. Plăcuța poate fi demontată prin introducerea, cu precauție, a șurubelniței în despicătura dintre plăcuța inserată și apărătoarea de protecție, slăbind mai întâi șuruburile aflate lângă butonul termostatului, apoi cele din partea opusă. Când plăcuța este degajată prin deșurubare parțială în ambele părți, ea va putea fi scoasă cu mâna. Pentru a scoate capacul de protecție din plastic va trebui dat la o parte și butonul termostatului și vor trebui deșurubate cele două șuruburi de strângere. Montarea la loc a capacului de protecție din plastic descurge în ordine inversă. Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Întrucât boilerul nu este prevăzut cu elemente care să-l separe în mod permanent de rețeaua electrică, este necesar ca la realizarea legăturii prin cablu între acesta și instalația permanentă de electricitate să fie montat un comutator care înrerupe alimentarea ambilor poli și la care distanța dintre contactele deschise este este de minim 3 mm.

ATENTIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia!

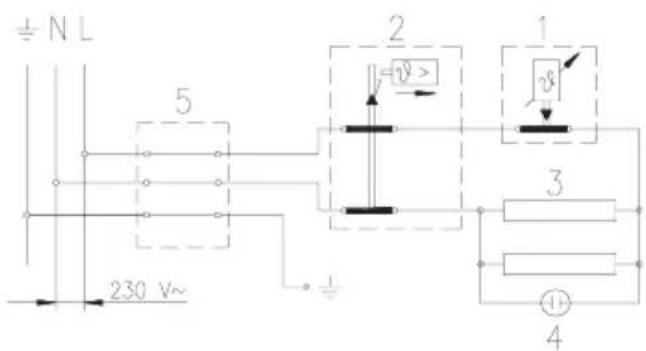

Legenda:

1 - Termostat
2 - Siguranță bimetalică
3 - Element de încălzire(2 x 1000 W)
4 - Bec de control
5 - Mançon de racord
L - Cablu de fază
N - Cablu neutru
1- - Blu de protectie

Schema legăturii electrice

UTILIZARE ŞI ÎNTRETINERE

După branșarea la rețeaua de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. Prin rotirea butonului termostatului aflat în partea anterioară a capacului de protecție, puteți alege, temperatura la care doriți să fie încălzită apa, între 25° și 75°C. Se recomandă plasarea butonului în poziția “E”. Este poziția cea mai economică, întrucât asigură o temperaturăa apei de aproximativ 55°C, iar depunerile de piatră și pierderea de căldură vor fi mai reduse decât în cazul fixării unei temperaturimai înalte.

Becul de control arată că elementele încălzitoare funcționează. Fiecare boiler este prevăzut cu un termometru încastrat în marginea boilerului, care arată temperatura apei.

În cazul în care nu intenționați să-l folosiți un timp mai îndelungat, puteți preveni înghețarea conținutului său lăsând boilerul aprins și fixând butonul termostatului în poziția “*”. În această poziție, temperatura apei se va menține la o valoare de circa 10°C. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit.

Înainte de golire, boilerul trebuie obligatoriu deconectat de la rețeaua electrică. După aceea se va da drumul la robinetul de apă caldă al bateriei boilerului. Apa din boiler va fi evacuată prin conducta, respectiv țeava de alimentare. În acest scop se recomandă montarea unui robinet de golire sau a unui teu între țeava de intrare a apei și ventilul de siguranță. În absența acestora, apa poate fi evacuată direct, prin deschiderea ventilului de siguranță care se va face prin rotirea manetei sau a bušonului filetat al acesteia până ajunge în poziția de “Probă” (“Test”). După evacuarea apei prin țeava de alimentare , în boiler va mai rămâne o mică cantitate de apă reziduală, care va trebui evacuată prin deșurubarea, respectiv scoaterea flanșei boilerului.Exteriorul boilerului va fi curățat pri spălarea cu un detergent delicat, dizolvat în apă. Nu folosiți dizolvanti și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție anticorozivă și, dacă va fi cazul, boilerul va fi curățat de crustă de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se afla boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defectiuni apărute, ci să faceți apel la cel mai apropiat atelier de reparații autorizat.
