Produkta tips	Elektriskais ūdens sildītājs (boileris)
Sērija	GBFU150B6
Zīmols	Gorenje
Tilpums	150 litri
Izmēri (A x P x D)	Aptuveni 1200 x 490 x 490 mm
Svars (tukšs)	Aptuveni 55 kg
Barošanas avots	230 V ~ 50 Hz
Enerģijas patēriņš	2000 W (viens sildelements)
Maksimālā temperatūra	75 °C
Regulējams temperatūras diapazons	20 °C līdz 75 °C
Maksimālais darba spiediens	10 bar
Enerģijas efektivitātes klase	C
Ūdens pieslēguma izmērs	G 1/2 (BSP)
Tvertnes materiāls	Emaljēts tērauds
Anoda materiāls	Magnijs
Izolācijas biezums	50 mm poliuretāna putas
Drošības funkcijas	Termiskais izslēdzējs, drošības vārsts, pārkaršanas aizsardzība
Uzstādīšanas veids	Uz grīdas stāvošs
Uzstādīšanas orientācija	Vertikāls
Vadība	Ārējais termostats ar regulatoru un indikatora gaismu
Apkopes prasības	Ikgadēja anoda pārbaude un atkaļķošana pēc nepieciešamības
Iekļautie piederumi	Drošības vārsts, montāžas kājas, lietošanas instrukcija

Bieži uzdotie jautājumi - GBFU150B6 GORENJE

Kāds ir Gorenje GBFU150B6 ūdens sildītāja tilpums?

Tilpums ir 150 litri, piemērots mājsaimniecībām ar 3-4 cilvēkiem.

Vai es varu uzstādīt GBFU150B6 uz sienas?

Nē, šis modelis ir paredzēts uz grīdas stāvošai uzstādīšanai tā svara un izmēra dēļ.

Kā es varu pielāgot ūdens temperatūru?

Pagrieziet regulatoru uz termostata (atrodas priekšpusē), lai iestatītu vēlamo temperatūru no 20°C līdz 75°C.

Kāds ir enerģijas patēriņš?

Sildelements patērē 2000 W pie 230 V. Ieteicams izmantot atsevišķu ķēdi.

Cik bieži man jāmaina magnija anods?

Pārbaudiet katru gadu un nomainiet, ja vairāk nekā 50% ir patērēts. Parasti ik pēc 2-3 gadiem atkarībā no ūdens cietības.

Ko nozīmē indikatora gaisma?

Kad gaisma deg, sildelements ir aktīvs. Kad tā ir izslēgta, ūdens ir sasniedzis iestatīto temperatūru.

Kāpēc no drošības vārsta tek ūdens?

Neliela pilēšana sildīšanas laikā ir normāla spiediena samazināšanās dēļ. Ja pilēšana ir nepārtraukta, pārbaudiet vārstu vai ūdens spiedienu.

Vai es varu izmantot ūdens sildītāju ar cietu ūdeni?

Jā, bet ieteicams regulāri atkaļķot (ik pēc 6-12 mēnešiem), lai novērstu kaļķakmens uzkrāšanos uz elementa.

Kāds ir maksimālais darba spiediens?

Tvertne var izturēt līdz 10 bāriem. Pārliecinieties, ka ieplūstošā ūdens spiediens nepārsniedz šo vērtību.

Kā iztukšot ūdens sildītāju apkopei?

Izslēdziet barošanu un ūdens padevi, atveriet karstā ūdens krānu, tad pievienojiet šļūteni iztukšošanas vārstam un atveriet to. Detalizētām darbībām skatiet lietošanas instrukciju.

LIETOŠANAS INSTRUKCIJA GBFU150B6 GORENJE

Cienītais pircēj, mēs esam Jums pateicīgi par mūsu ražojuma pirkumu.

LÜDZAM JÜS PIRMS ÜDENS SILDITÄJA UZSTÄDISANAS UN PIRMÄS LIETOŠANAS UZMANIGI IZLASIT ŠO INSTRUKCIJU

Üdens sildītājs ir izgatavots saskaņā ar spēkā esošiem standartiem, pārbaudīts, tam ir ari drošības sertifikāts un elektromagnētiskās savietojamības sertifikāts. Aparāta galvenie tehniskie dati ir norādīti Informācijas tabulā, kura atrodas starp pieslēgšanas šļūtenēm. Aparātu pieslēgt elektrotīklam un ūdensvadam drīkst tikai pilnvarots speciālists. lekšējo ierīču apkalpošanu, katlakmens noņemšanu, pārbaudi vai pretkorozijas aizsardzības anoda nomaiņu ari drīkst veikt tikai pilnvar- ots servisa dienests.

MONTĀŽA

Sildītājs jāuzstāda cik vien iespējams tuvāk ūdens pievada vietām. Pie sienas tas jāpiestiprina, izmantojot sienas skrūves ar 8 mm minimālu nominālu diametru. Sienas ar vāju slodzes izturību vietā, kur tiks uzstādīts sildītājs, attiecīgi jāpastiprina. Pateicoties tam, ka sildītāju konstrukcija ir universāla, tos var uzstādīt uz sienas vertikālā stāvoklī vai horizontāli (pie tam izejas caurulēm jābūt kreisajā pusē).

APARĀTA TEHNISKIE DATI

Tips	GB 50 GB	80 GB 100 GB	120 GB 150
Modelis	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU 120 N (UNI)	GBFU 150 N (UNI)
Tilpums [I]	50 80	100	120	150
Nomināls spiediens [MPa]	0,6
Aparāta svars/ar ūdeni [kg]	24/74	30/110	34/134	38/158	41/191
Katla pretkorozijas aizsardzība	Emaljēts / Mg anods
Elektriskā sildītāja jauda [W]	2000
Sildītāju skaits un jauda [W]	2 x 1000
Elektrotikla spriegums [V~]	230
Aizsardzības klase	I
Aizsardzības pakāpe	IP 25
Jzsildīšanas laiks līdz 75°C 1)[st.]	1^55	3^05	3^55	4^35	5^45
Jauktā ūdens daudzums pie 40°C [I]	96/80	151/130	199/174	238/210	296/260
Elektroenerģijas patēriņš 2)[kWh/24st.]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Ūdens silditāja visa apjoma uzsildišanas laiks ar elektrisku sildišanas elementu pie no ūdensvada ienākošā aukstā ūdens temperatūras 15°C.

2) Elektroenergijas patēriņš uzturot sildītājā pastāvīgu temperatūru 65°C pie apkārtējās temperatūras 20°C (mērījumi tika veikti saskaņā ar standartu DIN 44532).

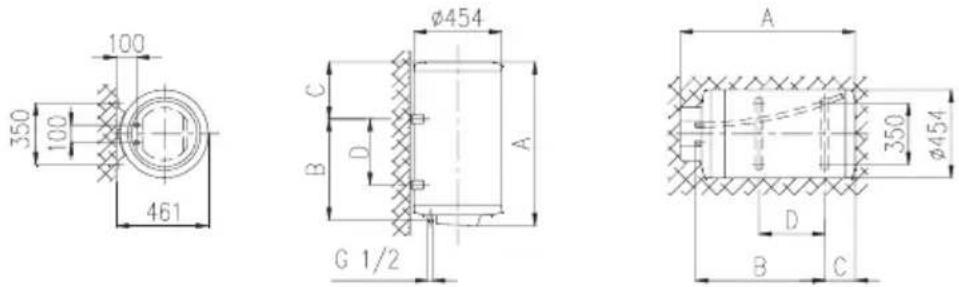

	GBFU 50 N (UNI)	GBFU 80 N (UNI)	GBFU 100 N (UNI)	GBFU120 N (UNI)	GBFU 150 N (UNI)
A	583	803	948	1103	1318
B	365	565	715	865	1065
C	185	205	200	205	220
D	145	345	495	645	845

PIESLĒGŠANA ŪDENSVADAM

Üdens pievada un izejas caurules ir apzīmētas ar dažādu krāsu. Zilā – auksts üdens, sarkanā – karsts üdens. Sildītāju var pieslēgt üdensvadam divējādi. Slēgtā uzkrāšanas pieslēgšanas sistēma nodrošina üdens ievadu vairākās vietās, bet atklātā caurteces sistēma – tikai vienā vietā. Jums būs jāiegādājas attiecīgs maisītājs atkarībā no izvēlētās pieslēgšanas sistēmas. Atklātajā caurteces sistēmā pirms üdens sildītāja jāuzstāda pretvārsts, kas novērsīs üdens noplūdi no katla gadījumā, ja üdensvadā nebūs üdens. Izmantojot tādu pieslēgšanas sistēmu, jāuzstāda caurteces maisītājs. Üdens apjoms sildītājā palielinās uzsildīšanas rezultātā, kas izraisa üdens noplūdi no maisītāja caurules. Nemēģiniet pārtraukt üdens plūsmu no maisītāja, ar spēku pagriežot krānu, jo tā rezultātā var sabojāt maisītāju. Slēgtajā uzkrāšanas pieslēgšanas sistēmā üdens ievada vietās jāizmanto uzkrāšanas maisītāji. Drošības apsvērumu dēļ uz üdens pievadcaurules obligāti jāuzstāda drošības ventilis vai drošības vārstu grupa, lai novērstu spiediena paaugstināšanos vairāk nekā par o,1 MPa virs nomināla.

Üdenim sasilstot katlā tā spiediens paaugstinās līdz lielumam, kāds ir iestatīts ar drošības vārstu. Tā kā üdens atgriešanās üdensvadā nav iespējama, üdens var pilēt no drošības vārsta nopūdes cauruma. Šo üdeni var novirzīt uz notekcauruli ar speciālā uzgaļa palīdzību, kas jāuzstāda zem drošības vārsta. Izplūdes caurule, kas atrodas zem drošības ventiļa izplūdes atveres, jāuzstāda vertikāli uz leju vietā, kur üdens nevar aizsalt.

Gadījumā, kad nepareizas montāžas dēļ pilošo ūdeni nav iespējams novirzīt no drošības pretvārsta uz notekcauruli, ūdens pilēšanu var novērst, uzstādot izplešanās trauku ar 3 l tilpumu uz ūdens sildītāja ievadcaurules.

Lai drošības pretvārsts darbotos pareizi, ik pēc 14 dienām jāveic regulāras pārbaudes. Pārbaudes laikā ar vārsta roktura pārvietošanu vai uzgriežņa atskrūvēšanu (atkarībā no vārsta tipa) jāatver ūdens izlaišana no drošības pretvārsta. Tā rezultātā no izplūdes atveres jāsākas ūdens tecēšanai, un tas nozīmē, ka vārsts darbojas nevainojami.

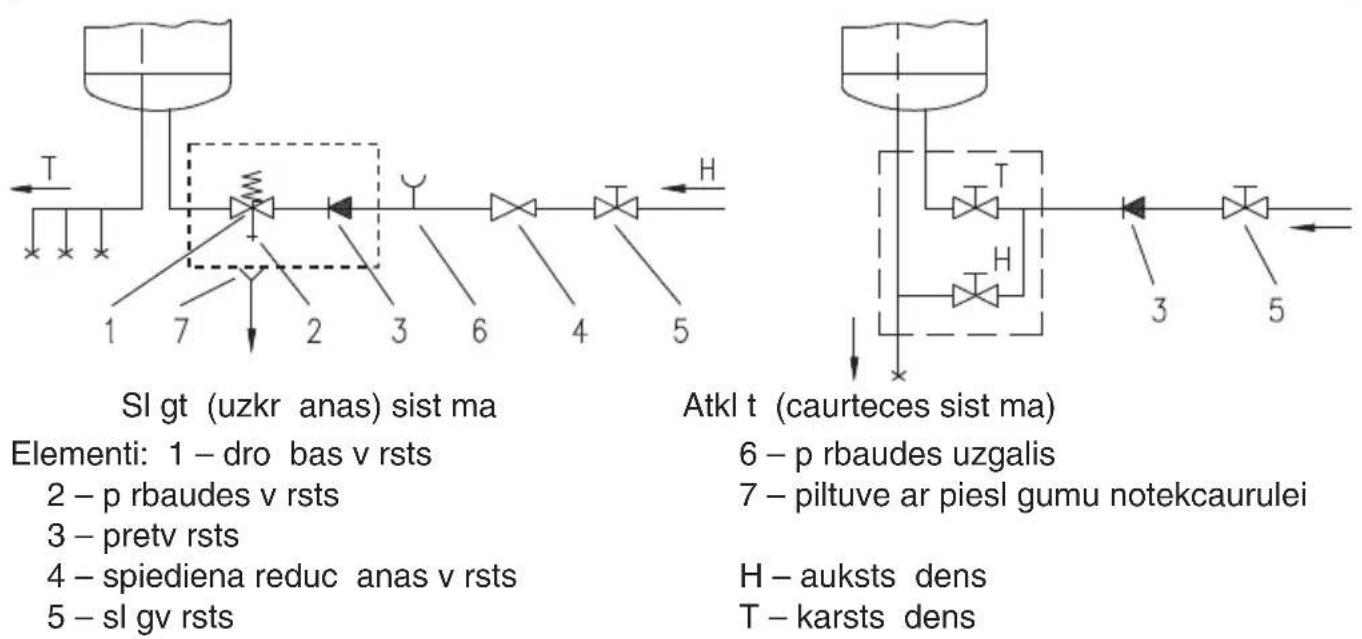

Elementi: 1 - dro bas v rsts

2 - p rbaudes v rsts
3 - pretv rsts
4 – spiediena reduc anas v rsts
5 - sl gv rsts

6 – p rbaudes uzgalis
7 – piltuve ar piesl gumu notekcaurulei

H – auksts dens

T - karsts dens

Nedrīkst iemontēt slēgvārstu starp sildītāju un drošības pretvārstu, jo tādā veidā Jūs padarīsiet par neiespējamu drošības pretvārsta darbību.

Sildītāju var pieslēgt mājas ūdensvada tīklam arī bez spiediena reducēšanas vārsta, ja spiediens šai tīklā ir zemāks par 0,5MPa. Ja spiediens ūdensvada tīklā pārsniedz 1,0 MPa, ir nepieciešams secīgi iemontēt divus spiediena reducēšanas vārstus. Pirms pieslēgt sildītāju elektrotīklam, tas obligāti jāpiepilda ar ūdeni. Pie pirmās uzpildīšanas pagrieziet karstā ūdens rokturi uz maisītāja. Sildītājs ir piepildīts, kad ūdens sāk tecēt no maisītāja izplūdes caurules.

Pirms pieslēgt sildītāju elektrotīklam, sildītājam jāpievieno pieslēgšanas kabelis. Lai to izdarītu, jānoņem plastika aizsargvāks. Noņemiet plāksnīti vāka priekšējā pusē, ieliekot skrūvgriezi šķirbā starp šo plāksnīti un aizsargvāku termostata roktura priekšā, bet pēc tam arī pretējā pusē attiecībā pret minēto rokturi. Pēc tam, kad Jūs aizķerat šo plāksnīti no abām pusēm, to var viegli noņemt ar roku. Lai noņemtu plastika aizsargvāku, Jums jānoņem termostata rokturis un jāizskrūvē abas stiprinājuma skrūves. Plastika aizsargvāka uzstādīšana tiek veikta pretējā secībā. Sildītāja pieslēgšana elektrotīklam jāveic saskaņā ar elektrotīklu noteiktajiem standartiem. Tā kā sildītājam nav elementa, kas to pastāvīgi atslēgtu no elektrotīkla, starp to un elektrotīkla rozeti jāuzstāda divpolu slēdzis ar atstatumu starp atvērtiem kontaktiem ne mazāku par 3 mm.

UZMANĪBU: Pirms izjaukt sildītāju, pārliecinieties, kas tas ir atvienots no elektrotīkla!

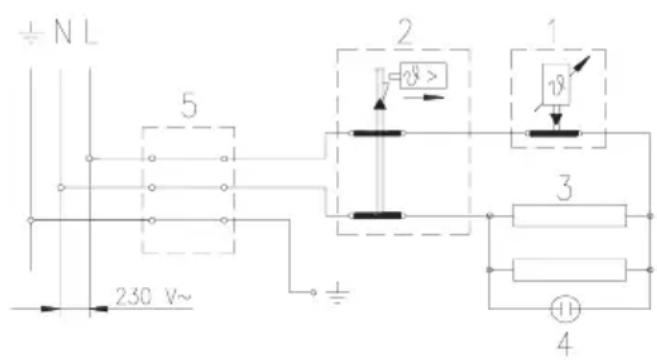

Elementi:

1 – termostats
2 – bimet liskais dro in t js
3 – sild anas elementi ( 2 x 1000 W)
4 – kontroles spuldz te
5 – pievieno anas skava
L - f zes vads
N – neitr lais vads
1- - zem juma vads
Elektrisk sh ma

LIETOŠANA UN APKOPE

Üdens sildītāju var lietot pēc tā pieslēgšanas üdensvadam un elektrotīklam. Aizsargvāka priekšējā pusē atrodas termostata rokturis, ar kura palīdzību Jūs var-at iestatīt vēlamo temperatūru no 25° līdz 75°C. leteicams šo rokturi pagriezt “E” stāvoklī. Tāda iestatīšana ir visekonomiskākā; üdens tiks sasildīts līdz apmēram 55°C, kaļku nogulsnējumi un siltuma zudumi būs mazāki, nekā pie augstākas temperatūras iestatīšanas.

Elektriskā ūdens sildītāja darbības indikators ir kontroles spuldzīte.

Ja Jūs neplānojiet lietot ūdens sildītāju ilgāku laiku, to var aizsargāt pret aizsalšanu šādā veidā: atstājiet to pieslēgtu elektrotīklam, bet termostata rokturi pagrieziet “*” stāvoklī. Šajā termostata roktura stāvoklī sildītājs uzturēs ūdens temperatūru ap 10°C. Ja Jūs atvienojiet ūdens sildītāju no elektrotīkla, no tā jānolaiž ūdens, lai novērstu tā aizsalšanu, šim nolūkam atvienojot zilo īscauruli no ūdensvada tīkla.

Pirms ūdens nolaišanas sildītājs obligāti jāatslēdz no elektrotīkla. Pēc tam pagrieziet siltā ūdens rokturi uz viena no maisītājkrāniem, kas ir pievienots sildītājam. Nolaidi-et ūdeni no sildītāja caur tā ieplūdes cauruli. Šim nolūkam ieteicams iemontēt starp drošības vārstu un ieplūdes cauruli attiecīgu izplūdes vārstu vai T-veida savienojumu. Pretējā gadījumā Jūs varat iztukšot sildītāju arī caur drošības vārsta izplūdes atveri, šim nolūkam pagriežot sviru vai vārsta rotējošo galviņu tādā pašā stāvoklī kā pie vārsta pārbaudes. Pēc ūdens nolaišanas caur ieplūdes cauruli sildītājā vēl paliks neliels ūdens daudzums, kuru var nolaist nonņemot sildītāja apakšējo atloku. Ūdens sildītāja ārējas daļas jātīra ar vāju mazgāšanas līdzekļa šķīdumu. Nekādā gadījumā neizmantojiet nekādus šķīdinātājus un agresīvas tīrīšanas vielas.

leteicam regulāri veikt ūdens sildītāja apskates. Tādā veidā Jūs nodrošināsiet tā ne-vainojamu darbību un ilgu darba mūžu. Pirmā apskate jāveic apmēram divus gadus pēc sildītāja lietošanas uzsākšanas. Šī apskate jāveic pilnvarotam speciālistam, kas pārbaudīs pretkorozijas aizsardzības anoda stāvokli, nepieciešamības gadījumā notīrīs kaļku nogulsnējumu, kas var uzkrāties uz sildītāja iekšējās virsmas atkarībā no ūdens kvalitātes, daudzuma un temperatūras. Vadoties no Jūsu ūdens sildītāja stāvokļa, servisa dienests pēc apskates paveikšanas sniegs Jums ieteikumu par nākamās apskates laiku.

Lūdzu, nemēģiniet remontēt ūdens sildītāju patstāvīgi, bet obligāti izsauciet servisa dienesta darbinieku.
