KAS35ZFT - клима уређај GORENJE - Besplatni korisnički priručnik

Tip proizvoda	Split klima uređaj
Brend	Gorenje
Model	KAS35ZFT
Kapacitet hlađenja	3,5 kW (12.000 BTU/h)
Kapacitet grejanja	3,8 kW (13.000 BTU/h)
Klasa energetske efikasnosti (hlađenje)	A++
Napajanje	220-240 V, 50 Hz
Dimenzije unutrašnje jedinice (Š x V x D)	800 x 300 x 200 mm
Dimenzije spoljne jedinice (Š x V x D)	800 x 550 x 300 mm
Težina unutrašnje jedinice	10 kg
Težina spoljne jedinice	30 kg
Tip rashladnog sredstva	R32
Funkcije	Hlađenje, Grejanje, Odušljavanje, Ventilator, Automatski režim
Kontrola	Daljinski upravljač + Ručna dugmad
Tajmer	24-časovni tajmer za uključivanje/isključivanje
Automatsko ponovno pokretanje	Da (posle prekida napajanja)
Režim spavanja	Da
Filter vazduha	Može se prati, čistiti svake 2 nedelje
Instalacija	Potrebna profesionalna instalacija
Dostupnost rezervnih delova	Filteri, daljinski upravljač, PCB ploče dostupne u Gorenje servisu

Često postavljana pitanja - KAS35ZFT GORENJE

Koliko često treba da čistim filter vazduha?

Čistite filter vazduha svake dve nedelje za optimalne performanse. Koristite usisivač ili operite mlakom vodom i blagim deterdžentom. Ostavite da se potpuno osuši pre ponovnog postavljanja.

Mogu li sam da instaliram klima uređaj?

Profesionalna instalacija se snažno preporučuje zbog potrebe za rukovanjem rashladnim sredstvom, električnim priključcima i odgovarajućom drenažom. Nepravilna instalacija može da poništi garanciju.

Šta da radim ako daljinski upravljač prestane da radi?

Prvo proverite i zamenite baterije. Ako i dalje ne radi, pokušajte da resetujete uklanjanjem baterija na 30 sekundi. Ako problem potraje, koristite ručna dugmad na unutrašnjoj jedinici ili kontaktirajte podršku.

Zašto moj klima uređaj ne hladi kako treba?

Proverite da li je filter prljav, da li je termostat pravilno podešen i da li su vrata/prozori zatvoreni. Takođe obezbedite da spoljna jedinica ima nesmetan protok vazduha. Ako problem potraje, kontaktirajte tehničara.

Šta znači kod greške E1?

Kod greške E1 ukazuje na kvar senzora temperature prostorije. Isključite uređaj, sačekajte 5 minuta i ponovo ga uključite. Ako greška potraje, potreban je profesionalni servis.

Kako da koristim funkciju tajmera?

Pritisnite dugme Timer na daljinskom upravljaču. Koristite +/- za podešavanje željenog vremena uključivanja ili isključivanja. Potvrdite dugmetom set. Možete programirati do 24 sata unapred.

Koja je preporučena podešavanje temperature za uštedu energije?

Za hlađenje podesite na 24-26°C. Za grejanje, 20-22°C. Korišćenje ECO režima i zatvaranje zavesa takođe poboljšava efikasnost.

Mogu li da koristim klima uređaj zimi za grejanje?

Da, KAS35ZFT ima funkciju toplotne pumpe i može da radi u režimu grejanja do -15°C spoljne temperature. Efikasnost se smanjuje na ekstremnoj hladnoći.

Kako da očistim spoljnu jedinicu?

Prvo isključite napajanje. Pažljivo uklonite otpatke mekom četkom ili usisivačem. Izbegavajte direktnu upotrebu vode. Ako je potrebno, angažujte profesionalca za dubinsko čišćenje.

Gde mogu da nađem rezervne delove kao što su filteri ili daljinski upravljač?

Originalni rezervni delovi su dostupni preko Gorenje ovlašćenih servisnih centara i online prodavnica. Kada naručujete, koristite broj modela KAS35ZFT.

KORISNIČKI PRIRUČNIK KAS35ZFT GORENJE

Prepričajte se, da je naprava priključena na napajanje.

1. Pritisnite tipko NAČIN DELOVANJA in izberite HLAJENJE (COOL), OGREVANJE (HEAT), HITROST VENTILATORJA (FAN SPEED).
2. Pritisnite tipki GOR / DOL (+ / -), da nastavite želeno temperaturo med 17°C in 30°C.
3. Pritisnite tipko HITROST VENTILATORJA (FAN SPEED) in izberite hitrost ventilatorja izmed 4 možnih nastavitev (Auto, Low, Med, High)
4. Pritisnite tipko VKLOP / IZKLOP (ON/OFF), da zaženete klimatsko napravo.

▲OPOMBA

Držanjem tipke manje od 2 sekunde uključit ćete NOĆNI NAČIN RADA.

1. U noćnome načinu rada jedinica prva dva sata automatski povećava podešenu sobnu

temperaturu svaki sat za 1 °C, a zatim održava tu sobnu temperaturu narednih 5 sati. Poslije isteka 7 sati jedinica se automatski isključuje.

NAPOMENA

Noćni način rada dostupan je samo u ovim načinima rada: AUTOMATSKI, HLAĐENJE, GRIJANJE

• Пре прве употребе најпре пажљиво прочитајте ово упутство за употребу.
• Сачувајте упутство за будућу употребу.

Садржај

Техничке характеристике дальинског управљача ....3

Функције даљинског управљача ....3

Опис тастера даљинског управљача ....4

Приказ на екрану ....6

Употреба даљинског управљача ....7

Употреба даљинског управљача

Користите даљински управљач окренут према пријемнику на раздаљини од 8 м од унутрашње јединице. Пријем унутрашње јединице се потврђује писком.

⚠️ПАЖЊА!

• Уколико су између унутрашње јединице и даљинског управљача препреке, клима уређај неће радити.
• Спречите просипање течности по даљинском управљачу.
• Немојте да излажете даљински управљач непосредној сунчевој или другој топлоти.
• Непосредна изложеност ИР пријемника унутрашње јединице сунчевој светлости може да узрокује неправилан рад клима уређаја. Користите засторе.
• Уколико се други уређаји одазивају на даљински управљач, померите друге уређаје, односно посаветујте се са локалним продавцем, односно сервисером.
• Уколико даљински управљач не ради, проверите истрошеност батерија.

Техничке карактеристике даљинског управљача

Модел
KASxxDCINVF02/3/4	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KASxxFT	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KAMxxPHH(PDAH/G)	RG57H(B)/BG(C)E;RG57H1(B)/BG(C)E;RG57H2(B)/BG(C)EF;RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E-M;RG57H(B)/BG(C)EU1
Називни напон	3,0 V /алкалне суве батерије AAA,LR03 x 2)
Најнижи напон излазног сигнала ЦПУ	2,0 V
Удаљеност преноса	8 м (при напону од 3,0 = 11 м)
Температурно подручје околине	-5 °Ц ÷ 60 °Ц

Функције даљинског управљача

1. Начин рада: АУТОМАТСКИ, ХЛАЂЕЊЕ, ОДВЛАЖИВАЊЕ, ГРЕЈАЊЕ (AUTO, COOL, DRY, HEAT) (модели само за хлађење немају функцију загревања) и ВЕНТИЛАТОР (FAN).
2. Функција подешавања временског програма: 24 часа.
3. Подручје подешавања унутрашње температуре: 17 °Ц - 30 °Ц.

⚠️ НАПОМЕНА

• Облик тастера на даљинском управљачу може се разликовати од облика тастера на даљинском управљачу који сте купили.
• Све функције које су описане у наставку раде зависно од унутрашње јединице. Функције које унутрашња јединица не подржава неће радити.

KASxxDCINVF02/3/4

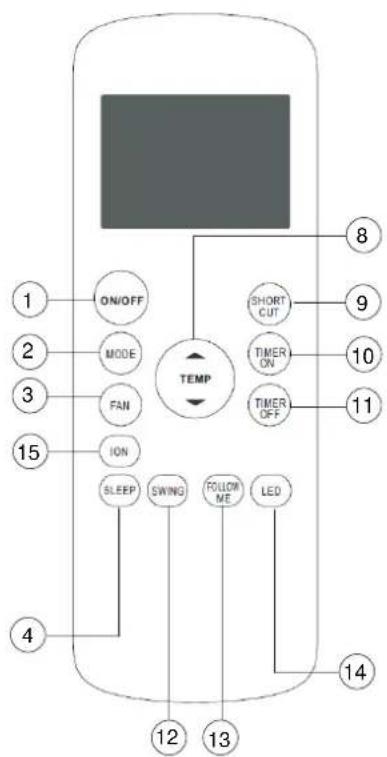

Опис тастера на даљинском управљачу

KAMxxPHH(PDAH/G)

KASxxDCINVF02/3/4 KASxxFT

1. Тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF): притиском на овај тастер укључујете клима уређај. Поновним притиском искључујете клима уређај.
2. Тастер за избор НАЧИНА РАДА (MODE): сваки пут када притиснете овај тастер помера се начин рада у смеру стрелице: АУТОМАТСКИ→ ХЛАЂЕЊЕ → ОДВЛАЖИВАЊЕ → ГРЕЈАЊЕ → ВЕНТИЛАТОР.
3. Тастер БРЗИНА ВЕНТИЛАТОРА (FAN SPEED): овом тастером бирате брзину вентилатора четири корака – АУТОМАТСКА, НИСКА, СРЕДЊА и ВИСОКА (AUTO, LOW, MED и HIGH). Сваким притиском на тастер мења се брзина вентилатора.
4. Тастер НОЋНИ НАЧИН РАДА (SLEEP): притиском на овај тастер укључује/искључује се НОЋНИ НАЧИН РАДА.
5. СВЕЖИЙ (FRESH): Укључи јонизатор.
6. Тастер ТУРБО: притиском на овај тастер укључује/искључује се функција TURBO.
7. Тастер АУТОМАТСКО ЧИШЋЕЊЕ: притиском на овај тастер укључује/искључује се функција АУТОМАТСКО ЧИШЋЕЊЕ.
8. Тастер ГОРЕ (▲ / +): притисните овај тастер за повећање подешавања унутрашње температуре или повећање броја сати у временском програму. Тастер ДОЛЕ (▼ / -): притисните овај тастер за смањење подешавања унутрашње температуре или смањење броја сати у временском програму.
9. Тастер SHORTCUT: Користи се за враћање тренутне поставке или наставак претходне поставке. При првом повезивању са напајањем, ако притиснете дугме, уређај ће радити у аутоматском режиму, 26 °Ц, а брзина вентилатора је аутоматска. Притисните ово дугме када даљински управљач, систем ће се аутоматски вратити на претходне поставке, укључујући режим рада, подешавање температуре, ниво брзине вентилатора и функцију спавања (ако је активирана). Ако држите дуже од 2 секунде, систем ће аутоматски вратити тренутне поставке рада.
10. Тастер ВРЕМЕНСКИ ПРОГРАМ УКЉУЧЕЊЕ (TIMER ON): притиском на овај тастер активираћете редослед аутоматског укључења. Сваким притиском се подешавање аутоматског укључења повећава за 30 минута. Уколико подешено време приказује 10:00, сваким притиском се поставка аутоматског укључења повећава за 60 минута. За опозив програма аутоматског укључења једноставно подесите време укључења на 0:00.
11. Тастер ВРЕМЕНСКИ ПРОГРАМ ИСКЉУЧЕЊЕ (TIMER OFF): притиском на овај тастер активираћете редослед аутоматског искључења. Сваким притиском се подешавање аутоматског искључења повећава за 30 минута. Уколико подешено време приказује 10:00, сваким притиском се поставка аутоматског искључења повећава за 60 минута. За опозив програма аутоматског искључења једноставно подесите време искључења на 0:00.
12. Тастер ВОДОРАВНО ЊИХАЊЕ ПОКЛОПЦА (SWING): користи се за укључивање водоравног померања нагиба поклопаца или за подешавање жељеног угла поклопаца. Сваки притисак на тастер значи промену угла поклопца за 6°. Уколико држите тастер дуже од 2 секунде, активира се аутоматско померање водоравног поклопца горе и доле.
13. Тастер LED: притиском на овај тастер укључује/искључује се приказ на екрану унутрашње јединице.
14. Тастер FOLLOW ME: притиском на овај тастер укључује/искључује се функција FOLLOW ME.
15. Тастер ION: Притисни за активирање јонизатора који ће помоћи да се уклоне полен и нечистоће из ваздуха.

Приказ ПРЕНОСА: индикатор једном затрепери за време преноса сигнала из даљинског управљача у унутрашњу јединицу.

Приказ температуре/Временског програма: ово подручје приказује подешену температуру, а у начину ВРЕМЕНСКИ ПРОГРАМ (TIMER) приказује подешавање укључења/искључења ВРЕМЕНСКОГ ПРОГРАМА.

Приказ рада функције FOLLOW ME.

Приказ рада клима уређаја.

Приказ брзине вентилатора. Приказује три брзине вентилатора.

Приказ на екрану

Приказ начина рада: АУТОМАТСКИ→ ХЛАЂЕЊЕ→ ОДВЛАЖИВАЊЕ → ГРЕЈАЊЕ.

Приказ режима рада

АУТО

ХЛАЂЕЊЕ

ОДВЛАЖИВАЊЕ

ГРЕЈАЊЕ

ВЕНТИЛАТОР

Сви знакови приказани на слици 2. употребљени су искључиво у сврху представљања примера. За време стварног рада на екрану су приказани само одговарајући знакови функција.

Како користити тастере

НАЧИН РАДА АУТОМАТСКИ

Проверите да ли је уређај прикључен на напон. Симбол за приказ рада клима уређаја почиње да трепери.

1. Притисните тастер НАЧИН РАДА и изаберите АУТО.
2. Притисните тастере ГОРЕ/ДОЛЕ (+ / -) да бисте подесили жељену температуру од 17 °Ц до 30 °Ц.
3. Притисните тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF) да бисте покренули клима уређај.

НАПОМЕНА

У аутоматском начину рада (АУТО) клима уређај може логично изабрати начин ХЛАЂЕЊЕ, ВЕНТИЛАТОР и ГРЕЈАЊЕ (COOL, FAN и HEAT) тако што открива разлике између стварне собне температуре и температуре која је подешена на даљинском управљачу.

НАЧИН РАДА ХЛАЂЕЊЕ/ГРЕЈАЊЕ/БРЗИНА ВЕНТИЛАТОРА

Проверите да ли је уређај прикључен на напон.

1. Притисните тастер НАЧИН РАДА и изаберите ХЛАЂЕЊЕ (COOL), ГРЕЈАЊЕ (HEAT), БРЗИНА ВЕНТИЛАТОРА (FAN SPEED).
2. Притисните тастере ГОРЕ/ДОЛЕ (+/-) да бисте подесили жељену температуру од 17 °Ц до 30 °Ц.
3. Притисните тастер БРЗИНА ВЕНТИЛАТОРА (FAN SPEED) и изаберите једну од 4 могуће поставке брзине вентилатора (Auto, Low, Med, High)
4. Притисните тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF) како бисте покренули клима уређај.

НАПОМЕНА

У начину рада БРЗИНА ВЕНТИЛАТОРА (FAN SPEED) подешена температура није приказана на даљинском управљачу. Такође се не може контролисати собна температура. Ту могу да се врше само кораци 1, 3 и 4.

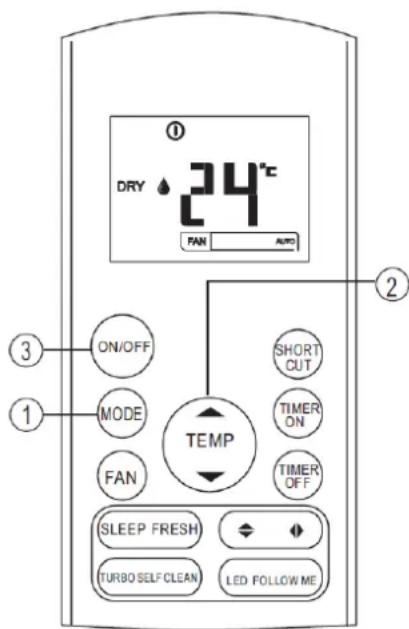

Проверите да ли је уређај прикључен на напон. Симбол за приказ рада клима уређаја почиње да трепери.

1. Притисните тастер НАЧИН РАДА и изаберите DRY.
2. Притисните тастере ГОРЕ/ДОЛЕ (+/-) да бисте подесили жељену температуру од 17 °C до 30 °C.
3. Притисните тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF) како бисте покренули клима уређај.

⚠️НАПОМЕНА

У начину рада ОДВЛАЖИВАЊЕ (DRY) не може се подесити брзина вентилатора. Брзина се контролише аутоматски.

Користите тастере за водоравно, односно усправно померање поклопаца за усмеравање издувавања ваздуха (SWING).

1. Притиском на тастер за померање водоравних поклопаца за усмеравање ваздуха мења се положај поклопца за 6°. Уколико држите тастер дуже од 2 секунде, поклопац почиње аутоматски да се помера горе и доле.
2. Притиском на тастер за померање усправних поклопаца за усмеравање ваздуха мења се положај поклопца за 6°. Уколико држите тастер дуже од 2 секунде, поклопац почиње аутоматски да се помера лево и десно.

НАПОМЕНА

Уколико подешени положај поклопаца за усмеравање ваздуха негативно утиче на рад клима уређаја, поклопци се аутоматски померају.

НАЧИН РАДА ВРЕМЕНСКИ ПРОГРАМ

Притисните тастер TIMER ON за подешавање времена аутоматског укључивања клима уређаја.

1. Притисните тастер TIMER ON. На даљинском управљачу приказује се икона TIMER ON, а на екрану се приказују последње подешено време аутоматског укључења и знак 'h'. Затим можете поново да подесите време аутоматског укључења.
2. Поново притисните тастер TIMER ON и подесите време аутоматског укључења. Сваким притиском на тастер време се продужава за 30 минута (укупно подешавање од 0 до 10 часова), односно за 1 час (укупно од 10 до 24 часа).
3. После подешавања времена аутоматског укључења уређаја следи 1 секунд закашњења пре преноса сигнала на унутрашњу јединицу. 2 секунде након преноса сигнала на екрану даљинског управљача појављује се знак 'h'. На екрану се појављује подешена температура.

Притисните тастер TIMER OFF за подешавање времена аутоматског искључења клима уређаја.

1. Притисните тастер TIMER OFF. На даљинском управљачу приказује се икона TIMER OFF, а на екрану се приказују последње подешено време аутоматског искључења и знак 'h'. Затим можете да подесите време аутоматског искључења.
2. Поново притисните тастер TIMER OFF и подесите жељено време аутоматског искључења. Сваким притиском на тастер време се повећава за 30 минута (укупно подешавање од 0 до 10 часова), односно за 1 час (укупно од 10 до 24 часа).
3. После подешавања времена аутоматског искључења уређаја следи 1 секунд закашњења пре преноса сигнала на унутрашњу јединицу. 2 секунде након преноса сигнала на екрану даљинског управљача појављује се знак 'h'. На екрану се појављује подешена температура.

НАПОМЕНА

Поставке аутоматског укључења/искључења ограничене су на: 0.5, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 и 24 часа.

Пример подешавања временског програма УКЉУЧЕНО

Начин рада ВРЕМЕНСКИ ПРОГРАМ УКЉУЧЕНО (TIMER ON) користан је уколико желите укључити клима уређај пре повратка кући. Клима уређај се аутоматски укључује и почиње са радом након истека подешеног времена.

Пример:

Желите укључити клима уређај за 6 часова.

1. Притисните тастер TIMER ON. На

даљинском управљачу се приказује икона TIMER ON, а на екрану се приказују последње подешено време аутоматског укључења и знак 'h'.

1. Поново притисните тастер TIMER ON и подесите '6:0h' на екрану даљинског управљача.
2. Након 3 секунде на екрану даљинског управљача приказује се подешена температура. Икона TIMER ON остаје видљива, функција је укључена.

Пример подешавања временског програма УКЉУЧЕНО и ИСКЉУЧЕНО

Пример:

Желите искључити клима уређај за 2 часа и поновно га укључити за 10 часова.

1. Притисните тастер TIMER OFF.
2. Поново притисните тастер TIMER OFF и подесите '2:0h'.
3. Притисните тастер TIMER ON.
4. Поново притисните тастер TIMER ON и подесите '10:0h'.
5. Након 3 секунде на екрану даљинског управљача приказује се подешена температура. Икона TIMER

ON OFF остаје видљива, функција је укључена.

⚠️НАПОМЕНА

Време подешавања је релативно време. Дакле, подешено време је утемељено на закашњењу стварног времена.

НОЋНИ НАЧИН РАДА (SLEEP):

Држањем тастера мање од 2 секунде укључићете НОЋНИ НАЧИН РАДА.

У ноћном начину рада јединица прва два сата аутоматски повећава подешену собну температуру сваки сат за 1 °Ц, а затим одржава ту собну температуру следећих 5 сати. После истека 7 сати јединица се аутоматски искључује.

⚠️НАПОМЕНА

Ноћни начин рада доступан је само у овим начинима рада: АУТОМАТСКИ, ХЛАЂЕЊЕ, ГРЕЈАЊЕ

Уметање/замена батерија

Даљински управљач ради са две суве алкалне батерије AAA(LP03x2).

1. Притисните поклопац лежишта батерија, уклоните га и уметните батерије у складу са ознакама (+ и -) на даљинском управљачу и ставите поклопац.
2. Истим поступком замените старе батерије.

НАПОМЕНЕ

1. Приликом замене батерија немојте да користите старе или различите врсте батерија јер то може да утиче на рад даљинског управљача.
2. Уколико не намеравате да користите даљински управљач дуже време, уклоните батерије. У супротном би испуштање батерија могло да оштети управљач.
3. Просечан животни век батерија износи приближно 6 месеци код нормалне употребе.
4. Замените батерије уколико се више не чује одзивни сигнал из унутрашње јединице или уколико не светли светло индикатора.
5. Одложите истрошене батерије у кош за отпатке који је намењен одлагању такве врсте отпада.

⚠УПОЗОРЕЊЕ

1. Уверите се да нема никаквих препрека измећу даљинског управљача и пријемника на унутрашњој јединици. У супротном клима уређај не ради.
2. Заштитите далъински управљач од течности.
3. Заштитите даљински управљач од високе температуре и немојте га излагати зрачењу.
4. Немојте да излажете даљински управљач непосредним сунчевим зрацима да се то не би одразило на његов рад.
5. Немојте да чувате даљински управљач близу електромагнетног зрачења које емитују други апарати у домаћинству.

Упутства за употребу

Даљински управљач

• Prije prve uporabe najprije pozorno pročitajte ove upute za uporabu.
• Сачувајте упутства за будућу употребу.

Садржај

Držanjem tipke manje od 2 sekunde uključit ćete NOĆNI NAČIN RADA.

1. U noćnome načinu rada jedinica prva dva sata automatski povećava podešenu sobnu temperaturu svaki sat za 1 °C, a zatim održava tu sobnu temperaturu narednih 5 sati. Poslije isteka 7 sati jedinica se automatski isključuje.

NAPOMENA

Noćni način rada dostupan je samo u ovim načinima rada: AUTOMATSKI, HLAĐENJE, GRIJANJE

• Пре прве употребе најпре пажљиво прочитајте ово упутство за употребу.
• Сачувајте упутство за будућу употребу.

Садржај

Техничке характеристике дальинског управљача ....3

Функције даљинског управљача ....3

Опис тастера дальинског управљача ....4

Приказ на екрану 6

Употреба дальинског управљача ....7

Употреба дальинског управљача

Користите даљински управљач окренут према пријемнику на раздаљини од 8 м од унутрашње јединице. Пријем унутрашње јединице се потврђује писком.

⚠️ПАЖЬА!

Уколико су између унутрашње јединице и даљинског управљача препреке, клима уређај неће радити.

Спречите просипање течности по даљинском управљачу.

Немојте да излажете даљински управљач непосредној сунчевој или другој топлоти.

Непосредна изложеност ИР пријемника унутрашње јединице сунчевој светлости може да узрокује неправилан рад клима уређаја. Користите засторе.

Уколико се други уређаји одазивају на даљински управљач, померите друге уређаје, односно посаветујте се са локалним продавцем, односно сервисером.

Уколико даљински управљач не ради, проверите истрошеност батерија.

Техничке карактеристике даљинског управљача

Модел
KASxxDCINVF02/3/4	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KASxxFT	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KAMxxPHH(PDAH/G)	RG57H(B)/BG(C)E;RG57H1(B)/BG(C)E;RG57H2(B)/BG(C)EF;RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E-M;RG57H(B)/BG(C)EU1
Називни напон	3,0 V /алкалне суве батерије AAA,LR03 x 2)
Најнижи напон излазног сигнала ЦПУ	2,0 V
Удаљеност преноса	8 м (при напону од 3,0 = 11 м)
Температурно подручје околине	-5 °Ц ÷ 60 °Ц

Функције даљинског управљача

1. Начин рада: АУТОМАТСКИ, ХЛАЂЕЊЕ, ОДВЛАЖИВАЊЕ, ГРЕЈАЊЕ (AUTO, COOL, DRY, HEAT) (модели само за хлађење немају функцију загревања) и ВЕНТИЛАТОР (FAN).
2. Функција подешавања временског програма: 24 часа.
3. Подручје подешавања унутрашње температуре: 17 °Ц - 30 °Ц.

⚠️НАПОМЕНА

• Облик тастера на даљинском управљачу може се разликовати од облика тастера на даљинском управљачу који сте купили.
• Све функције које су описане у наставку раде зависно од унутрашње јединице. Функције које унутрашња јединица не подржава неће радити.

KASxxDCINVF02/3/4

Опис тастера на даљинском управљачу

KAMxxPHH(PDAH/G)

KASxxDCINVF02/3/4

KASxxFT

1. Тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF): притиском на овај тастер укључујете клима уређај. Поновним притиском искључујете клима уређај.
2. Тастер за избор НАЧИНА РАДА (MODE): сваки пут када притиснете овај тастер помера се начин рада у смеру стрелице: АУТОМАТСКИ→ ХЛАЂЕЊЕ → ОДВЛАЖИВАЊЕ → ГРЕЈАЊЕ → ВЕНТИЛАТОР.
3. Тастер БРЗИНА ВЕНТИЛАТОРА (FAN SPEED): овим тастером бирате брзину вентилатора у четири корака – АУТОМАТСКА, НИСКА, СРЕДЊА и ВИСОКА (AUTO, LOW, MED и HIGH). Сваким притиском на тастер мења се брзина вентилатора.
4. Тастер НОЋНИ НАЧИН РАДА (SLEEP): притиском на овај тастер укључује/искључује се НОЋНИ НАЧИН РАДА.
5. Тастер СВЕЖЕ (FRESH): укључује јонизатор.
6. Тастер ТУРБО: притиском на овај тастер укључује/искључује се функција TURBO.
7. Тастер АУТОМАТСКО ЧИШЋЕЊЕ: притиском на овај тастер укључује/искључује се функција АУТОМАТСКО ЧИШЋЕЊЕ.
8. Тастер ГОРЕ (▲ / +): притисните овај тастер за повећање подешавања унутрашње температуре или повећање броја сати у временском програму. Тастер ДОЛЕ (▼ / -): притисните овај тастер за смањење подешавања унутрашње температуре или смањење броја сати у временском програму.
9. Тастер SHORTCUT: користи се за враћање на тренутна подешавања или за наставак са претходним подешавањима. При првом укључивању, ако се притисне тастер, јединица ће радити у аутоматском режиму, на 26 °C, са брзином вентилатора Auto. Притиском на ово тастер када је даљински управљач укључен, систем ће се аутоматски вратити на претходна подешавања, укључујући режим рада, подешавање температуре, ниво брзине вентилатора и функцију спавања (ако је активирана). Ако се притисне дуже од 2 секунде, систем ће се аутоматски вратити на тренутна подешавања рада.
10. Тастер ВРЕМЕНСКИ ПРОГРАМ УКЉУЧЕЊЕ (TIMER ON): притиском на овај тастер активираћете редослед аутоматског укључења. Сваким притиском се подешавање аутоматског укључења повећава за 30 минута. Уколико подешено време приказује 10:00, сваким притиском се поставка аутоматског укључења повећава за 60 минута. За опозив програма аутоматског укључења једноставно подесите време укључења на 0:00.
11. Тастер ВРЕМЕНСКИ ПРОГРАМ ИСКЉУЧЕЊЕ (TIMER OFF): притиском на овај тастер активираћете редослед аутоматског искључења. Сваким притиском се подешавање аутоматског искључења повећава за 30 минута. Уколико подешено време приказује 10:00, сваким притиском се поставка аутоматског искључења повећава за 60 минута. За опозив програма аутоматског искључења једноставно подесите време искључења на 0:00.
12. Тастер ВОДОРАВНО ЊИХАЊЕ ПОКЛОПЦА (SWING): користи се за укључивање водоравног померања нагиба поклопаца или за подешавање жељеног угла поклопаца. Сваки притисак на тастер значи промену угла поклопца за 6°. Уколико држите тастер дуже од 2 секунде, активира се аутоматско померање водоравног поклопца горе и доле.
13. Тастер LED: притиском на овај тастер укључује/искључује се приказ на екрану унутрашње јединице.
14. Тастер FOLLOW ME: притиском на овај тастер укључује/искључује се функција FOLLOW ME.
15. Тастер ION: Притисни за активни јонизатор који ће вам помоћи да се отстрани полен и нечистоће из ваздуха.

Приказ на екрану

Приказ ПРЕНОСА: индикатор једном затрепери за време преноса сигнала из даљинског управљача у унутрашњу јединицу. Приказ температуре/Временског програма: ово подручје приказује подешену температуру, а у начину ВРЕМЕНСКИ ПРОГРАМ (TIMER) приказује подешавање укључења/искључења ВРЕМЕНСКОГ ПРОГРАМА.

Приказ рада функције FOLLOW ME.

Приказ рада клима уређаја. Приказ начина рада (FAN)

Приказ брзине вентилатора. Приказује три брзине вентилатора.

Приказ начина рада: АУТОМАТСКИ→ ХЛАЂЕЊЕ→ ОДВЛАЖИВАЊЕ→ ГРЕЈАЊЕ.

Приказ режима

АУТОМАТСКИ ↻

ХЛАЂЕЊЕ

SUVO

TOPOT

VENTILATOR

Svi znakovi prikazani na slici 2. upotrebljeni su isključivo u svrhu predstavljanja primera. Za vreme stvarnog rada na ekranu su prikazani samo odgovarajući znakovi funkcija.

Kako koristiti tastere

NAČIN RADA AUTOMATSKI

Proverite da li je uređaj priključen na napon. Simbol za prikaz rada klima uređaja počinje da treperi.

1. Pritisnite taster NAČIN RADA i izaberite AUTO.
2. Pritisnite tastere GORE/DOLE (+ / -) da biste podesili željenu temperaturu od 17 °C do 30 °C.
3. Pritisnite taster UKLJUČENO/ISKLJUČENO (ON/OFF) da biste pokrenuli klima uređaj.

⚠️NAPOMENA

U automatskom načinu rada (AUTO) klima uređaj može logično izabrati način HLAĐENJE, VENTILATOR i GREJANJE (COOL, FAN i HEAT) tako što otkriva razlike između stvarne sobne temperature i temperature koja je podešena na daljinskom upravljaču.

NAČIN RADA HLAĐENJE/GREJANJE/BRZINA VENTILATORA

Проверите да ли је уређај прикључен на напон.

1. Притисните тастер НАЧИН РАДА и изаберите ХЛАЂЕЊЕ (COOL), ГРЕЈАЊЕ (HEAT), БРЗИНА ВЕНТИЛАТОРА (FAN SPEED).
2. Притисните тастере ГОРЕ/ДОЛЕ (+/-) да бисте подесили жељену температуру од 17 °Ц до 30 °Ц.
3. Притисните тастер БРЗИНА ВЕНТИЛАТОРА (FAN SPEED) и изаберите једну од 4 могуће поставке брзине вентилатора (Auto, Low, Med, High).
4. Притисните тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF) како бисте покренули клима уређај.

НАПОМЕНА

У начину рада БРЗИНА ВЕНТИЛАТОРА (FAN SPEED) подешена температура није приказана на даљинском управљачу. Такође се не може контролисати собна температура. Ту могу да се врше само кораци 1, 3 и 4.

Проверите да ли је уређај прикључен на напон. Симбол за приказ рада клима уређаја почиње да трепери.

1. Притисните тастер НАЧИН РАДА и изаберите DRY.
2. Притисните тастере ГОРЕ/ДОЛЕ (+/-) да бисте подесили жељену температуру од 17 °Ц до 30 °Ц.
3. Притисните тастер УКЉУЧЕНО/ИСКЉУЧЕНО (ON/OFF) како бисте покренули клима уређај.

НАПОМЕНА

У начину рада ОДВЛАЖИВАЊЕ (DRY) не може се подесити брзина вентилатора. Брзина се контролише аутоматски.

Користите тастере за водоравно, односно усправно померање поклопаца за усмеравање издувавања ваздуха (SWING).

1. Притиском на тастер за померање водоравних поклопаца за усмеравање ваздуха мења се положај поклопца за 6°. Уколико држите тастер дуже од 2 секунде, поклопац почиње аутоматски да се помера горе и доле.
2. Притиском на тастер за померање усправних поклопаца за усмеравање ваздуха мења се положај поклопца за 6°. Уколико држите тастер дуже од 2 секунде, поклопац почиње аутоматски да се помера лево и десно.

⚠️ НАПОМЕНА

Уколико подешени положај поклопаца за усмеравање ваздуха негативно утиче на рад клима уређаја, поклопци се аутоматски померају.

НАЧИН РАДА ВРЕМЕНСКИ ПРОГРАМ

Притисните тастер TIMER ON за подешавање времена аутоматског укључивања клима уређаја.

1. Притисните тастер TIMER ON. На даљинском управљачу приказује се икона TIMER ON, а на екрану се приказују последње подешено време аутоматског укључења и знак 'h'. Затим можете поново да подесите време аутоматског укључења.
2. Поново притисните тастер TIMER ON и подесите време аутоматског укључења. Сваким притиском на тастер време се продужава за 30 минута (укупно подешавање од 0 до 10 часова), односно за 1 час (укупно од 10 до 24 часа).
3. После подешавања времена аутоматског укључења уређаја следи 1 секунд закашњења пре преноса сигнала на унутрашњу јединицу. 2 секунде након преноса сигнала на екрану даљинског управљача појављује се знак 'h'. На екрану се појављује подешена температура.

Притисните тастер TIMER OFF за подешавање времена аутоматског искључења клима уређаја.

1. Притисните тастер TIMER OFF. На даљинском управљачу приказује се икона TIMER OFF, а на екрану се приказују последње подешено време аутоматског искључења и знак 'h'. Затим можете да подесите време аутоматског искључења.
2. Поново притисните тастер TIMER OFF и подесите жељно време аутоматског искључења. Сваким притиском на тастер време се повећава за 30 минута (укупно подешавање од 0 до 10 часова), односно за 1 час (укупно од 10 до 24 часа).
3. После подешавања времена аутоматског искључења уређаја следи 1 секунд закашњења пре преноса сигнала на унутрашњу јединицу. 2 секунде након преноса сигнала на екрану даљинског управљача појављује се знак 'h'. На екрану се појављује подешена температура.

⚠️ НАПОМЕНА

Поставке аутоматског укључења/искључења ограничене су на: 0.5, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 и 24 часа.

Пример подешавања временског програма УКЉУЧЕНО

Начин рада ВРЕМЕНСКИ ПРОГРАМ УКЉУЧЕНО (TIMER ON) користан је уколико желите укључити клима уређај пре повратка кући. Клима уређај се аутоматски укључује и почиње са радом након истека подешеног времена.

Пример:

Желите укључити клима уређај за 6 часова.

1. Притисните тастер TIMER ON. На даљинском управљачу се приказује икона TIMER ON, а на екрану се приказују последње подешено време аутоматског укључења и знак 'h'.
2. Поново притисните тастер TIMER ON и подесите '6:0h' на екрану даљинског управљача.
3. Након 3 секунде на екрану даљинског управљача приказује се подешена температура. Икона TIMER ON остаје видљива, функција је укључена.

Пример подешавања временског програма УКЉУЧЕНО и ИСКЉУЧЕНО

Пример:

Желите искључити клима уређај за 2 часа и поновно га укључити за 10 часова.

1. Притисните тастер TIMER OFF.
2. Поново притисните тастер TIMER OFF и подесите '2:0h'.
3. Притисните тастер TIMER ON.
4. Поново притисните тастер TIMER ON и подесите '10:0h'.
5. Након 3 секунде на екрану даљинског управљача приказује се подешена температура. Икона TIMER

ON OFF остаје видљива, функција је укључена.

⚠️НАПОМЕНА

Време подешавања је релативно време. Дакле, подешено време је утемељено на закашњењу стварног времена.

НОЋНИ НАЧИН РАДА (SLEEP):

Држањем тастера мање од 2 секунда укључићете НОЋНИ НАЧИН РАДА.

У ноћном начину рада јединица прва два часа аутоматски повећава подешену собну температуру сваки час за 1 °Ц, а затим одржава ту собну температуру следећих 5 часова. После истека 7 часова јединица се аутоматски искључује.

⚠️ НАПОМЕНА

Ноћни начин рада доступан је само у овим начинима рада: АУТОМАТСКИ, ХЛАЂЕЊЕ, ГРЕЈАЊЕ

Уметање/замена батерија

Даљински управљач ради са две суве алкалне батерије AAA(LP03x2).

1. Притисните поклопац лежишта батерија, уклоните га и уметните батерије у складу са ознакама (+ и -) на даљинском управљачу и ставите поклопац.
2. Истим поступком замените старе батерије.

⚠️НАПОМЕНЕ

1. Приликом замене батерија немојте да користите старе или различите врсте батерија јер то може да утиче на рад даљинског управљача.
2. Уколико не намеравате да користите даљински управљач дуже време, уклоните батерије. У супротном би испуштање батерија могло да оштети управљач.
3. Просечан животни век батерија износи приближно 6 месеци код нормалне употребе.
4. Замените батерије уколико се више не чује одзивни сигнал из унутрашње јединице или уколико не светли светло индикатора.
5. Одложите истрошене батерије у кош за отпатке који је намењен одлагању такве врсте отпада.

⚠УПОЗОРЕЊЕ

1. Уверите се да нема никаквих препрека измећу даљинског управљача и пријемника на унутрашњој јединици. У супротном клима уређај не ради.
2. Заштитите дальински управљач од течности.
3. Заштитите даљински управљач од високе температуре и немојте га излагати зрачењу.
4. Немојте да излажете даљински управљач непосредним сунчевим зрацима да се то не би одразило на његов рад.
5. Немојте да чувате даљински управљач близу електромагнетног зрачења које емитују други апарати у домаћинству.

DALJINSKI UPRAVLJAČ

• Prije prve uporabe najprije pozorno pročitajte ove upute za uporabu.
• Pohranite upute za buduću uporabu.

Kazalo

Držanjem tipke manje od 2 sekunde uključit ćete NOĆNI NAČIN RADA.

1. U noćnome načinu rada jedinica prva dva sata automatski povećava podešenu sobnu

temperaturu svaki sat za 1 °C, a zatim održava tu sobnu temperaturu narednih 5 sati. Poslije isteka 7 sati jedinica se automatski isključuje.

NAPOMENA

Noćni način rada dostupan je samo u ovim načinima rada: AUTOMATSKI, HLAĐENJE, GRIJANJE
