Vrsta izdelka	Split klimatska naprava
Znamka	Gorenje
Model	KAS35ZFT
Hladilna zmogljivost	3.5 kW (12,000 BTU/h)
Grelna zmogljivost	3.8 kW (13,000 BTU/h)
Energijski razred (hlajenje)	A++
Napajanje	220-240 V, 50 Hz
Dimenzije notranje enote (Š x V x G)	800 x 300 x 200 mm
Dimenzije zunanje enote (Š x V x G)	800 x 550 x 300 mm
Teža notranje enote	10 kg
Teža zunanje enote	30 kg
Vrsta hladilnega sredstva	R32
Funkcije	Hlajenje, Greljenje, Razvlaževanje, Ventilator, Samodejni način
Upravljanje	Daljinski upravljalnik + Ročni gumbi
Časovnik	24-urni vklop/izklop časovnik
Samodejni ponovni zagon	Da (po izpadu elektrike)
Način spanja	Da
Zračni filter	Pralni, čistite vsaka 2 tedna
Namestitev	Potrebna strokovna namestitev
Razpoložljivost rezervnih delov	Filtri, daljinski upravljalnik, PCB-ji so na voljo pri servisu Gorenje

Pogosto zastavljena vprašanja - KAS35ZFT GORENJE

Kako pogosto naj čistim zračni filter?

Zračni filter čistite vsaka dva tedna za optimalno delovanje. Uporabite sesalnik ali ga operite z mlačno vodo in blagim detergentom. Pred ponovno namestitvijo ga popolnoma posušite.

Ali lahko klimatsko napravo namestim sam?

Strokovna namestitev je močno priporočljiva zaradi potrebe po ravnanju s hladilnim sredstvom, električnih priključkov in pravilnega odvajanja. Nepravilna namestitev lahko razveljavi garancijo.

Kaj naj storim, če daljinski upravljalnik preneha delovati?

Najprej preverite in zamenjajte baterije. Če še vedno ne deluje, poskusite ponastaviti tako, da odstranite baterije za 30 sekund. Če težava ne izgine, uporabite ročne gumbe na notranji enoti ali pokličite podporo.

Zakaj moja klimatska naprava ne hladi pravilno?

Preverite, ali je filter umazan, ali je termostat pravilno nastavljen in ali so vrata/okna zaprta. Prav tako zagotovite, da ima zunanja enota neoviran pretok zraka. Če težava ne preneha, pokličite tehnika.

Kaj pomeni koda napake E1?

Koda napake E1 pomeni okvaro senzorja sobne temperature. Izklopite napravo, počakajte 5 minut in znova zaženite. Če napaka ne izgine, je potreben strokovni servis.

Kako uporabim funkcijo časovnika?

Pritisnite gumb Timer na daljinskem upravljalniku. S +/- nastavite želeni čas vklopa ali izklopa. Potrdite z gumbom set. Programirate lahko do 24 ur vnaprej.

Kakšna je priporočena nastavitev temperature za varčevanje z energijo?

Za hlajenje nastavite na 24-26°C. Za gretje na 20-22°C. Uporaba ECO načina in zapiranje zaves prav tako izboljša učinkovitost.

Ali lahko klimatsko napravo pozimi uporabljam za gretje?

Da, KAS35ZFT ima funkcijo toplotne črpalke in lahko deluje v načinu gretja do zunanje temperature -15°C. Učinkovitost se pri ekstremnem mrazu zmanjša.

Kako očistim zunanjo enoto?

Najprej izklopite napajanje. Nežno odstranite umazanijo z mehko krtačo ali sesalnikom. Izogibajte se neposredni uporabi vode. Po potrebi najamite strokovnjaka za globinsko čiščenje.

Kje lahko najdem rezervne dele, kot so filtri ali daljinski upravljalnik?

Originalni rezervni deli so na voljo pri pooblaščenih servisnih centrih Gorenje in spletnih prodajalcih. Pri naročanju uporabite številko modela KAS35ZFT.

NAVODILA ZA UPORABO KAS35ZFT GORENJE

• Pred prvo uporabo najprej skrbno preberite ta navodila za uporabo.
• Navodila shranite za kasnejšo uporabo.

Kazalo

Tehnične karakteristike daljinskega upravljalnika ....3

Karakteristike delovanja ....3

Opis tipk daljinskega upravljalnika ....4

Prikaz na zaslonu 6

Uporaba daljinskega upravljalnika ....7

Uporaba daljinskega upravljalnika

Uporabljajte daljinski upravljalnik v razdalji 8 m od notranje enote obrnjen proti sprejemniku. Sprejem notranje enote je potrjen s piskom.

▲POZOR!

• V primeru preprek med notranjo enoto in daljinskim upravljalnikom klimatska naprava ne bo delovala.
• Preprečite razlitje tekočin po daljinskem upravljalniku.
• Daljinskega upravljalnika ne izpostavljajte direktni sončni toploti ali toploti.
• Direktna izpostavljenost IR sprejemnika notranje enote sončni svetlobi lahko privede do nepravilnega delovanja klimatske naprave. Uporabite zavese.
• V primeru, da druge naprave reagirajo na daljinski upravljalnik, premaknite druge naprave oziroma se posvetujte z lokalnim prodajalcem oziroma serviserjem.
• V primeru nedelovanja daljinskega upravljalnika preverite izrabljenost baterij.

Tehnične karakteristike daljinskega upravljalnika

Model
KASxxDCINVF02/3/4	RG57A3/BGEF;RG57A2/BGEF;RG57B/BGE;RG57D/BGE
KASxxFT	RG57A3/BGEF;RG57A2/BGEF, RG57B/BGE;RG57D/BGE
KAMxxPHH(PDAH/G)	RG57H(B)/BG(C)E;RG57H1(B)/BG(C)E; RG57H2(B)/BG(C)EF; RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E- M;RG57H(B)/BG(C)EU1
Nazivna napetost	3,0 V /alkalne suhe baterije AAA,LR03 x 2)
Najnižja napetost izhodnega signala CPU	2,0 V
Razdalja prenosa	8 m (pri 3,0 V napetosti = 11 m)
Območje temperature okolice	-5°C ÷ 60 °C

Funkcije daljinskega upravljalnika

1. Način delovanja: AVTOMATSKO, HLAJENJE, RAZVLAŽEVANJE, OGREVANJE (AUTO, COOL, DRY, HEAT) (modeli samo za ohlajanje nimajo funkcije ogrevanja) in VENTILATOR (FAN).
2. Funkcija nastavitve časovnega programa: 24 ur.
3. Območje nastavitve notranje temperature: 17°C - 30 °C.

▲ OPOMBA

• Oblika gumbov na daljinskem upravljalniku se lahko razlikuje od gumbov na daljinskem upravljalniku, ki ste ga kupili.
• Vse funkcije, opisane v nadaljevanju, delujejo v odvisnosti od notranje enote. V primeru, da notranja enota funkcij ne podpira, funkcije ne bodo delovale.

KASxxDCINVF02/3/4

Opis tipk daljinskega upravljalnika

KAMxxPHH(PDAH/G)

KASxxDCINVF02/3/4

KASxxFT

1. Tipka VKLOP/IZKLOP (ON/OFF): Ob pritisku na to tipko vklopite klimatsko napravo. Ob ponovnem pritisku klimatsko napravo izklopite.
2. Tipka za izbiro NAČINA DELOVANJA (MODE): Vsakič, ko pritisnete to tipko, se način delovanja premakne v smer puščice: AVTOMATSKO→ HLAJENJE → RAZVLAŽEVANJE → OGREVANJE → VENTILATOR
3. Tipka HITROST VENTILATORJA (FAN SPEED): S to tipko izbirate hitrost ventilatorja v štirih korakih – AVTOMATSKA, NIZKA, SREDNJA in VISOKA (AUTO, LOW, MED in HIGH). Ob vsakem pritisku se hitrost ventilatorja spremeni.
4. Tipka NOČNI REŽIM: Ob pritisku na to tipko se vključi / izključi NOČNI REŽIM.
5. FRESH: S to tipko se vključi funkcija Ionizatorja, ki v prostor sprošča negativne ione, ki zagotavljajo boljše počutje in so potrebni za boljšo obnovo celic.
6. Tipka TURBO: Ob pritisku na to tipko se vključi / izključi TURBO funkcija.
7. Tipka SAMOČISTILNI NAČIN (SELF CLEAN): Ob pritisku na to tipko se vključi / izključi SAMOČISTILNI NAČIN.
8. Tipka DOL (▼/ -): To tipko pritisnite za znižanje nastavitve notranje temperature ali za znižanje števila ur v časovnem programu. Tipka GOR (▲ / +): To tipko pritisnite za zvišanje nastavitve notranje temperature ali za povišanje števila ur v časovnem programu
9. Tipka SHORTCUT S pritiskom na to tipko obnovite trenutne nastavitve ali nadaljujete z prejšnjimi nastavitvami.
10. Če pritisnete tipko ob prvem zagonu klimatske naprave, bo le ta pričela delovati v načinu AUTO, z 26°C in hitrostjo ventilatorja AUTO.
11. Če pritisnete tipko, ko je daljinski upravljalnik že vključen, bo sistem avtomatsko prešel na prejšnje nastavitve vključno z načinom delovanja, nastavljeno temperaturo, hitrostjo ventilatorja ter funkcijo SLEEP (če je bila aktivirana).
12. Če pritisnete tipko za več kot 2s, se bodo avtomatsko nastavile trenutne nastavitve vključno z načinom delovanja, nastavljeno temperaturo, hitrostjo ventilatorja ter funkcijo SLEEP (če je bila aktivirana).
13. Tipka ČASOVNI PROGRAM VKLOP (TIMER ON): Ob pritisku na to tipko aktivirate zaporedje avtomatskega vklopa. Ob vsakem pritisku se nastavitev avtomatskega vklopa poveča za 30 minut. Če nastavljen čas kaže 10:00 se ob vsakem pritisku nastavitev avtomatskega vklopa poveča za 60 minut. Za preklic programa avtomatskega vklopa enostavno nastavite čas vklopa na 0:00.
14. Tipka ČASOVNI PROGRAM IZKLOP (TIMER OFF): Ob pritisku na to tipko aktivirate zaporedje avtomatskega izklopa. Ob vsakem pritisku se nastavitev avtomatskega izklopa poveča za 30 minut. Če nastavljen čas kaže 10:00, se ob vsakem pritisku nastavitev avtomatskega izklopa poveča za 60 minut. Za preklic programa avtomatskega izklopa enostavno nastavite čas izklopa na 0:00.
15. Tipka HORIZONTALNO NIHANJE LOPUTE (SWING): Uporablja se za vklop horizontalnega premikanja naklona loput ali za nastavitev želenega kota loput. Vsak pritisk tipke pomeni spremembo kota lopute za 6°. Če tipko držite pritisnjeno več kot 2 sekundi, se aktivira avtomatsko pomikanje horizontalne lopute gor in dol.
16. Tipka FOLLOW ME: Ob pritisku na to tipko se vključi / izključi funkcija FOLLOW ME.
17. Tipka LED: Ob pritisku na to tipko se vključi / izključi prikaz na zaslonu notranje enote.
18. Tipka ION (Portable): Ob pritisku na to tipko se vključi ionizator zraka, ki pomaga odstraniti nečistoče iz zraka.

Prikaz na zaslonu

Prikaz PRENOSA: Pokazatelj enkrat utripne med prenosom signalov iz daljinskega upravljalnika v notranjo enoto.

Prikaz temperature / Časovnega programa: To področje prikazuje nastavljeno temperaturo in v načinu ČASOVNI PROGRAM (TIMER) prikazuje nastavitev vklopa/izklopa časovnika.

Prikaz delovanja funkcije FOLLOW ME. Prikaz delovanja klimatske naprave. Prikaz delovanja funkcije FOLLOW ME.

Prikaz načina delovanja (FAN)

Prikaz hitrosti ventilatorja. Prikazuje tri hitrosti ventilatorja.

Prikaz načina delovanja:

Prikaz načina delovanja

AUTO ↻

COOL

DRY

HEAT

FAN

AVTOMATSKO → HLAJENJE → RAZVLAŽEVANJE → OGREVANJE → VENTILATOR.

Vsi znaki, prikazani na sliki 2, so uporabljeni le v namene nazorne predstavitve. Med dejanskim delovanjem so na zaslonu prikazani le odgovarjajoči znaki funkcij.

Kako uporabljati tipke

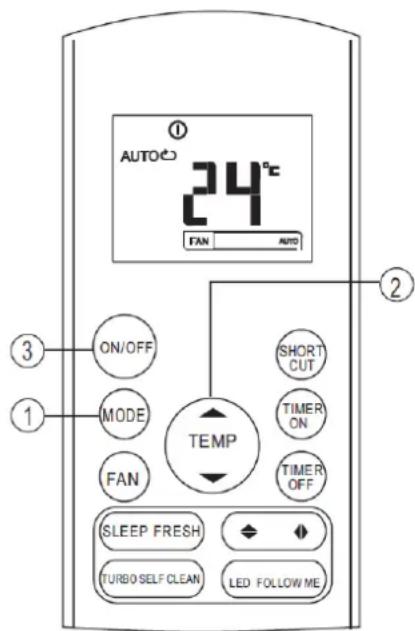

NAČIN DELOVANJA AVTOMATSKO

Prepričajte se, da je naprava priključena na napajanje. Simbol za prikaz delovanja klimatske naprave začne utripati.

1. Pritisnite tipko NAČIN DELOVANJA in izberite AUTO.
2. Pritisnite tipki GOR / DOL (+ / -), da nastavite želeno temperaturo med 17°C in 30°C.
3. Pritisnite tipko VKLOP / IZKLOP (ON/OFF), da zaženete klimatsko napravo.

▲OPOMBA

V avtomatskem načinu delovanja (AUTO) lahko klimatska naprava logično izbere način HLAJENJE, VENTILATOR in OGREVANJE (COOL, FAN in HEAT) z zaznavanjem razlike med dejansko sobno temperaturo in temperaturo, nastavljeno na daljinskem upravljalniku.

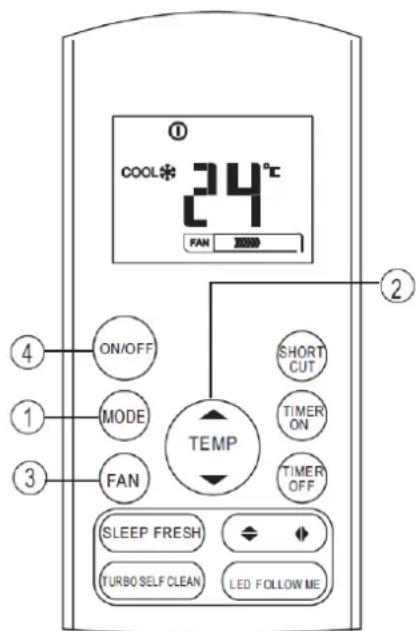

NAČIN DELOVANJA HLAJENJE / OGREVANJE / HITROST VENTILATORJA

V načinu delovanja HITROST VENTILATORJA (FAN SPEED) nastavljena temperatura ni prikazana na daljinskem upravljalniku. Prav tako ni možno kontrolirati sobne temperature. V tem primeru se lahko izvedejo samo koraki 1, 3 in 4.

NAČIN DELOVANJA RAZVLAŽEVANJE

Prepričajte se, da je naprava priključena na napajanje. Simbol za prikaz delovanja klimatske naprave začne utripati.

1. Pritisnite tipko NAČIN DELOVANJA in izberite DRY.
2. Pritisnite tipki GOR / DOL (+ / -), da nastavite želeno temperaturo med 17°C in 30°C.
3. Pritisnite tipko VKLOP / IZKLOP (ON/OFF), da zaženete klimatsko napravo.

▲OPOMBA

V načinu delovanja RAZVLAŽEVANJE (DRY) ni možno nastaviti hitrosti ventilatorja. Hitrost se kontrolira avtomatsko.

NASTAVITEV SMERI IZPIHA ZRAKA

Uporabite tipki za horizontalni oziroma vertikalni pomik loput za usmerjanje izpiha zraka (SWING).

1. Ob pritisku tipke za pomik horizontalnih loput za usmerjanje zraka se pozicija lopute spremeni za 6°. Če pritiskate tipko dlje kot 2 sekundi, se začne loputa avtomatsko pomikati gor in dol.
2. Ob pritisku tipke za pomik vertikalnih loput za usmerjanje zraka se pozicija lopute spremeni za 6°. Če pritiskate tipko dlje kot 2 sekundi, se začne loputa avtomatsko pomikati levo in desno.

▲OPOMBA

V primeru, da nastavljena pozicija loput za usmerjanje zraka negativno vpliva na delovanje klimatske naprave, se lopute avtomatsko premaknejo.

NAČIN DELOVANJA ČASOVNI PROGRAM

Pritisnite tipko TIMER ON za nastavitev časa avtomatskega vklopa klimatske naprave.

1. Pritisnite tipko TIMER ON. Na daljinskem upravljalniku se prikaže ikona TIMER ON, na prikazovalniku se prikaže zadnji nastavljeni čas avtomatskega vklopa in znak 'h'. Sedaj lahko ponastavite čas avtomatskega vklopa.
2. Ponovno pritisnite tipko TIMER ON in nastavite želeni čas avtomatskega vklopa. Z vsakim pritiskom tipke se čas poveča za 30 minut (skupni čas nastavitve med 0 in 10 ur) oziroma za 1 uro (skupni čas nastavitve med 10 in 24 ur).
3. Po nastavitvi časa avtomatskega vklopa naprave je 1 sekunda zakasnitve pred prenosom signala notranji enoti. 2 sekundi po končanem prenosu signala se na zaslonu daljinskega upravljalnika pojavi znak 'h'. Nato se na zaslonu pojavi nastavljena temperatura.

Pritisnite tipko TIMER OFF za nastavitev časa avtomatskega izklopa klimatske naprave.

1. Pritisnite tipko TIMER OFF. Na daljinskem upravljalniku se prikaže ikona TIMER OFF, prikazovalniku se prikaže zadnji nastavljeni čas avtomatskega izklopa in znak 'h'. Sedaj lahko ponastavite čas avtomatskega izklopa.
2. Ponovno pritisnite tipko TIMER OFF in nastavite želeni čas avtomatskega izklopa. Z vsakim pritiskom tipke se čas poveča za 30 minut (skupni čas nastavitve med 0 in 10 ur) oziroma za 1 uro (skupni čas nastavitve med 10 in 24 ur).
3. Po nastavitvi časa avtomatskega izklopa naprave je 1 sekunda zakasnitve pred prenosom signala notranji enoti. 2 sekundi po končanem prenosu signala se na zaslonu daljinskega upravljalnika pojavi znak 'h'. Nato se na zaslonu pojavi nastavljena temperatura.

▲OPOMBA

Nastavitve avtomatskega vklop / izklopa so omejena na: 0.5, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 in 24 ur.

Način delovanja ČASOVNI PROGRAM VKLOP (TIMER ON) je uporaben v primeru, da želite vključiti klimatsko napravo, preden se vrnete domov. Klimatska naprava se bo avtomatsko vključila in pričela z delovanjem po preteku nastavljenega časa.

Primer:

Klimatsko napravo želite vključiti čez 6 ur.

1. Pritisnite tipko TIMER ON. Na daljinskem upravljalniku se prikaže ikona TIMER ON, na prikazovalniku se prikaže zadnji nastavljeni čas avtomatskega vklopa in znak 'h'.
2. Ponovno pritisnite tipko TIMER ON in nastavite '6:0h' na zaslonu daljinskega upravljalnika.
3. Po 3 sekundah se na zaslonu daljinskega upravljalnika prikaže nastavljena temperatura. Ikona TIMER ON ostane vidna, funkcija je vključena.

Nastavitveni čas je relativni čas. To pomeni, da nastavljeni čas temelji na zakasnitvi dejanskega časa.

1. V primeru delovanja v nočnem režimu enota prvi dve uri avtomatsko poviša nastavljeno sobno temperaturo vsako uro za 1°C, nato to sobno temperaturo vzdržuje naslednjih 5 ur. Po pretečenih 7 urah se enota avtomatsko izključi.

▲OPOMBA

Nočni režim je na voljo samo v načinih delovanja AVTOMATSKO, HLAJENJE, OGREVANJE

Vstavitev/zamenjava baterij

V daljinskem upravljalniku sta dve suhi alkalni bateriji AAA(LR03x2).

1. Pritisnite pokrov ležišča baterij, ga odstranite in vstavite bateriji v skladu z oznakami (+ in -) na daljinskem upravljalniku in namestite pokrov.
2. Stari bateriji zamenjajte na enak način, kot vstavite novi.

▲ OPOMBE

1. Ko menjate bateriji, ne uporabite starih ali različnih tipov baterij, ker lahko to vpliva na delovanje daljinskega upravljalnika.
2. Če daljinskega upravljalnika ne nameravate uporabljati dalj časa, bateriji odstranite. V nasprotnem primeru lahko puščanje baterij poškoduje upravljalnik.
3. Povprečna življenjska doba baterij je približno 6 mesecev pri normalni uporabi.
4. Bateriji zamenjajte, ko ne slišite več odzivnega signala iz notranje enote ali če lučka pokazatelja prenosa ne sveti.
5. Iztrošene baterije odložite v za to namenjen zabojnik za odpadke.

OPOZORILO

1. Preverite, da ni nobenih ovir med daljinskim upravljalnikom in sprejemnikom na notranji enoti. V nasprotnem primeru klimatska naprava ne deluje.
2. Daljinski upravljalnik zavarujte pred tekočinami.
3. Daljinski upravljalnik zaščitite pred visoko temperaturo in ga ne izpostavljajte sevanju.
4. Daljinskega upravljalnika ne izpostavljajte neposrednim sončnim žarkom, ker lahko le-ti vplivajo na njegovo delovanje. Daljinskega upravljalnika ne hranite v bližini elektromagnetnega sevanja, ki ga oddajajo drugi gospodinjski aparati.
