NAVODILA ZA UPORABO WDF 20000 UV 18 T.I.P.

Mi, podjetje T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, izjavljamo na lastno odgovornost, da spodaj navedeni izdelki izpolnjujejo osnovne zahteve naknadno uvedenih direktiv EU in vseh dodatnih sprememb: 2014/35/EU, 2014/30/EU, 2011/65/EU.

WDF 10000 / WDF 20000 je popoln in kompakten filtrirni sistem, izdelan posebej za čiščenje ribnikov.Njegove majhne dimenzije omogočajo enostavno postavitev na vrtu in vzdrževanje.Skupaj s črpalko PKH 2600 / PKH 4000, ki je primerna za neprekinjeno delovanje, očisti vodo v štirih sledečih fazah:

• sterilizacijski filter UV-C odstrani bakterije in pripomore k odstranjevanju alg.
  -Mehansko filtriranje, ki je sestavljeno iz faze dekantiranja in filtriranja preko gobe.
  -Faza prezračevanja preko plošče wet & dry, ki obogati vodo s kisikom in prispeva k plinasti izmenjavi z atmosfero.
  -Biološko filtriranje z velikim površinskim razvojem, ki pospešuje naselitev kolonij koristnih bakterij. Na ta način se vašemu ribniku zagotovi vedno bistra in čista voda.

VARNOSTNE NORME:

Osebe, ki niso seznanjene z vsebino teh navodil za uporabo, naprave ne smejo uporabljati.

Črpalke ne smejo uporabljati otroci.

Črpalko smejo uporabljati osebe z zmanjšanimi fizičnimi, zaznavnimi ali duševnimi zmožnostmi ali pomanjkanjem izkušenj in/ali znanja, će so pri tem pod nadzorom ali so bile poučene o varni uporabi naprave in so razumele nevarnosti, ki izhajajo iz tega. Otroci se ne smejo igrati z napravo. Otroci se ne smejo približevati napravi in njenemu priključnemu vodu.

Črpalka ne sme delovati, če se v vodi nahajajo osebe.

Črpalka mora biti priključena na napravo na diferenčni tok (RCD/FI-stikalo) z dimenzioniranim okvarnim tokom do 30 mA.

Električnega priključnega kabla te naprave ni mogoče zamenjati. Če se naprava poškoduje, jo zavrzite.

-Preverite, će se napetost označena na etiketi proizvoda ujema s tisto v električnem omrežju.

-Proizvod mora biti priklopljen v ozemljeno vtičnico.

-Zelo pomembno je, da je proizvod zavarovan proti vodnemu toku z diferencialnim stikalom (varnostno stikalo) s posegajočo napetostjo < 30 mA.

-Preden priklopite napravo na omrežje, se prepričajte, da kabli niso poškodovani.

-Proizvod je narejen z vezavo tipa Z, torej se kabli in vtikači ne smejo menjati ali popravljati.

V primeru okvare nadomestite celotno napravo.

-POZOR izklopite napravo iz električnega omrežja preden izvršite kakršnokoli vzdrževanje v vodi ali izven nje. V primeru mokrih vtikačev ali vtičnice, izklopite glavno stikalo še preden odklopite napajalne kable.

-Da bi se izognili možnosti, da bi naključno kapljanje zmočilo vtikač ali vtičnico, naredite zanko s kablom pod nivojem vtikača (drip loop).

-Pri nameščanju ali vzdrževanju naprave je ne dvigajte držeč za napajalni kabel.

-Hraniti izven dosega otrok.

-Izognite se delovanju naprave s korozivnimi ali abrazivnimi tekočinami.

-Zavarovati pred ledom. Ne uporabljajte naprave in je ne skušajte odstraniti iz vode, će obstaja možnost zamrznitve vode.

-Izdelka ne uporabljajte v vodi s temperaturo, ki presega 35 °C.

- Filter WDF 10000 / WDF 20000 je namenjen rabi na odprtem, a ne sme biti potopljen v vodo.

-NEVARNOST: Izogibajte se direktnemu stiku z lučjo UV-C, ki je lahko nevarna za oči in kožo.

-Da bi preprečili pregrevanje lučke, jo ugasnite, ko ni direktnega prehajanja vode.

POZOR: Trenutno prenehajte z uporabo UV sterilizatorja, će uporabljate proizvode za nego vode in/ali rib.

POZOR: Za menjavo lučke se obrnite le na za to kvalificirane osebe.

MONTAŽA IN NAMESTITEV:

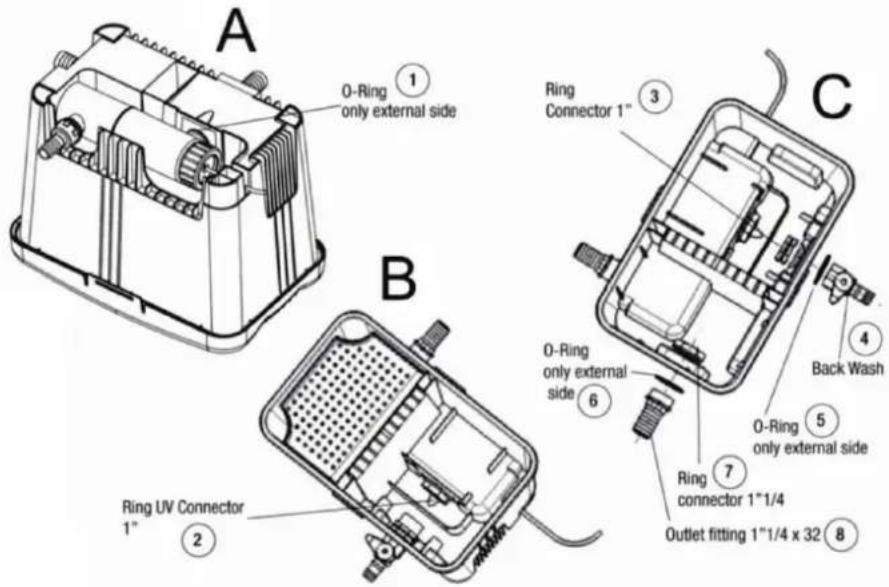

-Namestite sterilizator UV-C v prostor pod ohišjem in ga pritrdite z ustreznimi vezmi in gumijastimi tesnili, kot je prikazano na Dodatek: Slike 1(A,B)

- Namestite pipo za drenažo z ustreznimi vezmi in tesnili kot prikazano na Dodatek: Slike 1(C)

Namestite izhodne vezi kot prikazano na Dodatek: Slike 1(C)

Namestite gobe kot prikazano na Dodatek: Slike 2(D)

Nastanite v ustrezen prostor material za biološko filtriranje kot prikazano na Dodatek: Slike 2(D)

Namestite preluknjano ploščo wet & dry kot prikazano na Dodatek: Slike 2(D)

-Sestavite pokrov z 8-mi cevmi in rešetko za zadrževanje gob (E)

- Povezava IN-LET: povežite črpalko z adapterjem za gumijaste cevi in spiralno cevjo od 3 m

do vhoda v sterilizator UV-C kot prikazano na Dodatek: Slike 2(F)Eventualno uporabite trak, da bi naredili zvezo bolj varno.

- Priporočilo (WDF 10000): Cevna priključna nastavka prilagodite uporabljeni velikosti cevi, tako da nepotrebne manjše premere cevi na priključnem nastavku odrežete z običajno žago.

- Povezava OUT-LET: povežite spiralno cev od 2 m od izhodne vezi kot prikazano na Dodatek: Slike 2(F)

Eventualno uporabite trak, da bi naredili zvezo bolj varno.

-Najdite najprimernejšo točko v bližini ribnika in pri tem upoštevajte dolžine dobavljenih cevi.

-Vključite črpalko, preverite polnjenje filtra in pravilno izhajanje vode iz outleta. Če se goba dviga, ni težav, saj jo bo rešetka, ki je na pokrovu, zadržala v pravilnem položaju.

- Zaprite pokrov.

-Vključite sterilizator UV-C in preverite delovanje lučke preko zaslona iz motnega stekla.

POZOR:

filter mora biti vedno nameščen nad nivojem vode v ribniku.

postavite filter v vodoravni položaj (da bi se izognili razlitju vode).-da bi bilo olajšano praznjenje vode iz filtra, izhodna cev ne sme nikoli preseči nivoja odprtine povezave iz katere izhaja.

v primeru poplave preverite, će sta plošča wet & dry ter filter prostora za praznitev čista.

-pred vsakršnim vzdrževanjem vedno izklopite električno napajanje

-Preverite, će zaščitna ogrodja za črpalko niso popolnoma zamašena z listjem in drobci. V nasprotnem primeru očistite ogrodja.

-Izvlecite črpalko iz ogrodja, zavrtite vrtljivi pokrov v obratni smeri urinega kazalca, izvlecite rotor in pazite, da ne izgubite amortizatorjev in o-obročka, izperite s tekočo vodo in preverite stanje obrabe tako, da zavrtite rotor in držite pri miru gredico. Rotacija mora biti uravnana. Ponovno sestavite vse v obratnem zaporedju in pazite na pravilno nastavitev komponent.

Čiščenje sterilizatorja UV-C:

Pred vsakršnim vzdrževanjem vedno izklopite električno napajanje.

Če opazite povečano pojavljanje alg in/ali povečano nalaganje apnenca, preverite pravilno delovanje naprave UV-C. Da bi zagotovili maksimalno učinkovitost se mora lučko UV-C zamenjati vsakih 4000 ur delovanja.Odvijte pokrov škatlice s svetilko in po potrebi zamenjajte svetilko.Pazljivo odstranite varovalno posodo iz kvarca. Za to uporabite širok izvijač, kovanec ali kaj podobnega, namestite ga v enega od vidnih vrezov na robu posode in jo pazljivo dvignite.Pazljivo očistite škatlico in varovalno posodo iz kvarca z vodo in mehko krpo. Odstranite možne usedline apnenca iz cevi iz kvarca z raztopinami za odstranjevanje skorje. Preverite, da cev iz kvarca ni bila poškodovana.

Ponovno namestite v obratnem zaporedju in pazite na pravilno nastavitev obročev o-ring (oobroček).

Eventualno jih namastite z vazelinom. Glej Dodatek: Slike UV-C

Menjava lučke UV-C:

Pred vsakršnim vzdrževanjem vedno izklopite električno napajanje.

Odvijte pokrov škatlice z lučko, odstranite lučko UV-C in jo zamenjajte z novo. Ponovno namestite v obratnem zaporedju in pazite na pravilno nastavitev obročev o-ring (o-obroček).

Eventualno jih namastite z vazelinom.

Za menjavo lučke se obrnite le na za to kvalificirane osebe.

Ko opazite poslabšanje kakovosti vode, premajhno moč vode ali izliv vode iz pokrova je potrebno ukrepati s sledečimi posegi:

-Vhodna odprtina za vodo: na dnu odprtine se nalagajo bolj grobi drobci.

Le te je potrebno odstraniti preko pipe back-wash z naslednjimi posegi: pustite črpalko v delovanju, odprite pipo back wash za deset sekund, nato ugasnite črpalko, dokler se filter popolnoma ne izprazni. Ponovno vklopite črpalko, ki odstrani nadaljnje drobce z dna in pustite vodo iz back washa, dokler ta ni jasna, nato zaprite pipo.

V primeru zamašene pipe, odstranite umazanijo iz notranjosti z ustreznim orodjem.

-Mehansko filtriranje z gobo: odstranite gobe iz filtra in jih izperite pod tekočo vodo. Ponovno jih namestite na njihovo mesto in jih skušajte zadržati v pravilnem vodoravnem položaju. Pri različici z dvema gobama mora biti tanjša goba nameščena zgoraj. -Preluknjana plošča wet & dry: v luknjah v plošči ne sme biti drobcev in niti, da je lahko normalen tok vode.

-Biološko filtriranje: bioballs morate izplakniti vsakič ko nakažejo prekomerno nastajanje skorje. Prepričajte se ali je izhodna rešetka prosta.

Letno vzdrževanje: Pazljivo očistite filter vsaj enkrat letno.Izpraznite filter, popolnoma odstranite umazanijo z dna in pomijte z vodo ves filtrirni material.V zimskih mesecih se priporoča odstranitev celotne naprave in tako izognitev nevarnosti zamrznitve.

GARANCIJA:

To napravo smo izdelali in kontrolirali na podlagi najmodernejših postopkov. Prodajalec nudi garancijo na neoporečen material in pripravo po zakonitih predpisih držav, kjer napravo kupujejo. Garancijski rok traja od dneva nakupa in pod naslednjimi pogoji:

Med garancijskim rokom bomo brezplačno odpravili vse napake, katerih vzrok je napaka v materialu ali izdelavi. Reklamacijo je potrebno sporočiti nemudoma po ugotovitvi napake.

V primeru vmešavanja kupca ali tretje osebe, garancija ne velja. V garancijo ne spadajo tudi napake, nastale zaradi nestrokovnega ravnanja, nepravilne namestitve ali shranjevanja, nestrokovnega priklopa, vis major ali drugih zunanjih vzrokov.

Obrabni deli, kot je UV svetilka in filtrne blazinice, so izvzeti iz obsega garancije. Vsak rezervni del proizvajamo z veliko skrbnostjo in z uporabo dragocenih materialov, zato so načrtovani za daljšo življenjsko dobo. Obraba pa je odvisna tudi od načina uporabe, intenzivnosti in vzdrževanja. Pričujuča navodila za uporabo zajemajo navodila za namestitev in vzdrževanje, zato njihovo upoštevanje veliko pripomore k daljši življenjski dobi rezervnih delov.

V primeru reklamacij si pridržujemo pravico do popravila ali zamenjave okvarjenih delov ter zamenjave naprave. Zamenjani deli preidejo v našo last.

V kolikor je škoda na napravi povzročena namerno ali so nastala zaradi malomarnosti proizvajalca, zahtev za odškodnino ne sprejemamo.

Nadaljnje zahteve iz garancije niso možne. Kupec lahko garancijo uveljavlja s predložitvijo računa o nakupu. Garancija se lahko uveljavlja v državi, kjer je naprava bila kupljena.

Posebna navodila:

1. Če Vaša naprava ne deluje več pravilno, najprej preglejte, ali se je zgodila napaka zaradi napačnega rokovanja ali iz kakšnega drugega vzroka, ki ni povezana z napako na napravi.

2. V kolikor prinesete ali pošljete na popravilo okvarjeno napravo, obvezno priložite naslednje dokumente:

- Račun o nakupu

- Opis nastale okvare (natančen opis olajša učinkovito popravilo).

1. Preden prinesete ali pošljete okvarjeno napravo na popravilo, odstranite vse, naknadno dodane dele. V nasprotnem primeru za izgubo teh delov ne prevzemamo odgovornosti.

Servis

V primeru garancijskih zahtevkov in motenj pri delovanju proizvoda, se obrnite na prodajno mesto ali pooblaščeni servis..

Naročanje rezervnih delov

Rezervne dele lahko najhitreje, najenostavneje in najceneje naročite po internetu. Na našem spletni strani www.tip-pumpen.de imamo kompletno trgovino z rezervnimi deli, kjer z nekaj klikli lahko opravite celoten nakup. Poleg tega lahko na spletni strani najdete tudi različne informacije ter dragocene namige o naših izdelkih in dodatkih. Prikažemo vam tudi nove naprave ter vas obvestimo o aktualnih trendih in inovacijah na področju tehnologije črpalk.

Trenutna navodila za uporabo lahko v obliki datoteke PDF zahtevate po e-pošti pod: [e-mail].

Tehnični podatki

Model	WDF 10000 UV 11	WDF 20000 UV 18
Napetost/ Frekvenca	220 – 240 V~ / 50 Hz	220 – 240 V~ / 50 Hz
Absorbirana moc crpalke	43 W	75 W
Maksimalna zmogljivost crpalke	2.600 l/h	4.000 l/h
Glava	2,5 m	3 m
Potopna globina max. ▼	2 m	2 m
Zaščita črpalke	IPX8	IPX8
Napetost / frekvenca UV-C	230 V~ / 50 Hz	230 V~ / 50 Hz
Moč UV-C	13 W	22 W
UV-C cev (moč / tip)	11 W / G23	18 W / 2G11
Trajanje delovanja UV-C cev	4000 - 5000 h	4000 - 5000 h
Delovni tlak max. UV-C (pmax)	0,3 bar	0,3 bar
Zaščita pred UV-C	IPX4	IP44
Dolžina žice UV-C	5 m	5 m
Najvišja temperatura črpane tekočine (Tmax)	35 °C	35 °C
Min. Temperatura črpane tekočine	5 °C	5 °C
Za ribnike do	10.000 l	20.000 l
Teza (net)	~ 7,4 kg	~ 10.9 kg
Mere filtra	46 x 29 x 36 cm	57 x 37 x 45 cm
Vhod filtra	∅ 25 mm	∅ 25 mm
Izhod filtra	∅ 32 mm	∅ 50 mm
Pipa Back Wash	∅ 25 mm	∅ 25 mm
Artikelnummer	30495	30285

Samo za države EU

Električne izdelke nikoli ne odlagajte med gospodinjske smeti!

Na podlagi Direktive EU št. 2012/19/EU o električnih odpadkih in odpadkih električnih naprav in na podlagi prenosa le-te v nacionalno zakonodajo, je potrebno obrabljene električne naprave zbirati ločeno in je potrebno zagotoviti, da se jih reciklira, ustrezno s predpisi varovanja okolja. S tem povezanimi vprašanji obiščite lokalno podjetje, ki se ukvarja z odstranjevanjem odpadkov.

WDF 10000 Abb. / Fig. A - B - C
