Tip izdelka	Tlačni filter za ribnik s sistemom UV-C
Model	TFP 8000 UV 9
Znamka	T.I.P.
Priporočena prostornina ribnika	Do 8.000 litrov
Dimenzije (D x Š x V)	38,5 x 43 x 38,5 cm
Neto teža	6,4 kg
Napajanje črpalke	230-240 V~ / 50 Hz, 50 W
Napajanje UV-C žarnice	230 V~ / 50 Hz, 13 W (cevka 9 W)
Maks. pretok črpalke	2.300 l/h
Maks. tlačna višina	2,5 m
Maks. potopna globina črpalke	3,0 m
Maks. temperatura vode	35 °C
Mehanska filtracija	Filtracijske blazine BIOMEC in gobice
Biološka filtracija	Visokoporozne Bioballs
UV-C filtracija	UV-C žarnica 9 W zaščitena s kvarčno cevjo
Življenjska doba UV-C žarnice	Približno 4.000 ur (ena sezona)
Hitro čiščenje	Vgrajen sistem Back Wash
Zaščita črpalke	IP68, zaščitni razred I
Zaščita UV-C žarnice	IPX4, zaščitni razred I
Električna varnost	Potreben je diferenčni odklopnik 30 mA
Rezervni deli na voljo	Da (UV cevke, blazine, bioballs, tesnila, rotor, itd.)
Garancija	V skladu z zakonodajo države nakupa, izključeni potrošni deli

Pogosto zastavljena vprašanja - TFP 8000 UV 9 T.I.P.

Kako namestiti filter TFP 8000 UV 9?

Filter postavite vsaj 2 m od ribnika, na višino, kjer višinska razlika med iztokom vode in gladino ribnika ne presega 1 m. Priključite črpalko na vhod IN in povratno cev na izhod OUT. Privijte pokrovček na priključek CLEAN. Priključite črpalko in UV-C žarnico.

Kako očistiti filter?

Uporabite sistem Back Wash: zamenjajte pokrovček s kolenom, priključite izhodno cev, zaženite črpalko in zavrtite gumb v položaj čiščenje, dokler ne dobite čiste vode. Nato vrnite v delovni položaj. Dvakrat letno očistite notranjost posode, gobice in Bioballs z vodo iz ribnika (ne z vodo iz pipe).

Kdaj in kako zamenjati UV-C žarnico?

UV-C žarnica ima življenjsko dobo približno 4.000 ur (ena sezona). Za zamenjavo izključite napajanje, odstranite pokrovček in vijak, dvignite izbirno ročico, odstranite vijake in držalo. Zamenjajte UV-C cevko (ref. 31048), ne dotikajte se je z rokami (uporabite bombažne rokavice). Ponovno sestavite v obratnem vrstnem redu.

Kako preveriti, ali UV-C žarnica deluje?

Na izbirni ročici je majhna luknjica. Prižgite žarnico: skozi to luknjico mora biti vidna modrikasta svetloba. Pozor: cevke delujejo le, ko so popolnoma nameščene zaradi vgrajenega varnostnega mehanizma.

Kaj storiti pozimi?

Filter razstavite, izpraznite in ga popolnoma očistite. Črpalko in filter shranite v prostoru brez zmrzali. Negativne temperature lahko poškodujejo napravo.

Zakaj se pretok vode zmanjša?

Filter ali črpalka sta lahko zamašena z listjem, algami ali odpadki. Očistite filtracijske blazine, Bioballs in črpalko (rotor in pokrovček). Če težava vztraja, preverite UV-C žarnico in cevi.

Ali lahko uporabljam kemične izdelke z UV-C filtrom?

Ne, začasno ustavite UV-C žarnico med obdelavo vode ali rib z dodatki ali čistilnimi sredstvi. UV-C sevanje lahko vpliva na izdelke in zmanjša njihovo učinkovitost.

Kako očistiti črpalko?

Izključite napajanje. Odstranite vhodni pokrov z obračanjem za četrt obrata, vzemite rotor. Očistite rotor in ohišje z vodo iz pipe. Preverite, ali je O-tesnilo na mestu. Ponovno sestavite.

Kaj storiti v primeru okvare ali napake?

Najprej preverite priključke in napajanje. Če nič ne deluje, kontaktirajte servisno službo: Faks [phone], e-pošta [e-mail]. Priložite potrdilo o nakupu in natančen opis napake.

Kje naročiti rezervne dele?

Na spletni strani www.tip-pumpen.de najdete spletno trgovino za naročanje rezervnih delov, kot so UV-C cevke, filtracijske blazine, Bioballs, tesnila, rotor itd. Uporabite reference, navedene v navodilih.

NAVODILA ZA UPORABO TFP 8000 UV 9 T.I.P.

Mi, podjetje T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, izjavljamo na lastno odgovornost, da spodaj navedeni izdelki izpolnjujejo osnovne zahteve naknadno uvedenih direktiv EU in vseh dodatnih sprememb: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Pred vključitvijo naprave pozorno preberite naslednja navodila. Navodila shranite za morebitno prihodnjo uporabo.

1. poglavje - Predstavitev

TFP 8000/16000 je kompakten tlačni filter za jezerca in ribnike, za katerega sta značilna preprosta namestitev in vzdrževanje. V njem so vgrajeni trije različni filtrirni sistemi:

1. Mehanski filter. Zanj je značilna velika filtrirna masa, ki zaustavi trdne delce ter prečisti vodo, tako da je zdrava za ribe in rastline.
2. Biološki filter. Tvorijo ga izredno porozni inertni delci, ki zagotavljajo idealne pogoje za gosto poselitev bakterijskih kolonij, ki ugodno vplivajo na razgradnjo amonijaka in nitritov.
3. UV-C filter. UV-C luč (zaščitena s cevjo iz kvarčnega stekla), ki zahvaljujoč svojemu blagodejnemu delovanju odstranjuje zelene obloge, ki se običajno tvorijo v jezercu.

2. poglavje – Varnostni predpisi

Osebe, ki niso seznanjene z vsebino teh navodil za uporabo, naprave ne smejo uporabljati.

Črpalke ne smejo uporabljati otroci. Črpalko smejo uporabljati osebe z zmanjšanimi fizičnimi, zaznavnimi ali duševnimi zmožnostmi ali pomanjkanjem izkušenj in/ali znanja, će so pri tem pod nadzorom ali so bile poučene o varni uporabi naprave in so razumele nevarnosti, ki izhajajo iz tega. Otroci se ne smejo igrati z napravo. Otroci se ne smejo približevati napravi in njenemu priključnemu vodu.

Crpalka ne sme delovati, če se v vodi nahajajo osebe.

Črpalka mora biti priključena na napravo na diferenčni tok (RCD/FI-stikalo) z dimenzioniranim okvarnim tokom do 30 mA.

Električnega priključnega kabla te naprave ni mogoče zamenjati. Če se naprava poškoduje, jo zavrzite.

1. Preverite, ali napetost, ki je navedena na nalepki, pritrjeni na izdelku, ustreza omrežni napetosti. Napravo lahko vključite šele potem, ko ste jo pravilno namestili. Električna varnost te naprave je zagotovljena le, ko je naprava pravilno priključena na učinkovit ozemljitveni sistem.

2. Pred priklopom naprave na omrežje se prepričajte, da kabli niso kakor koli poškodovani.

3. Napajalnih kablov ni mogoče zamenjati ali popraviti. V primeru njihove poškodbe je treba zamenjati celotno napravo.

4. POZOR: pred kakršnim koli vzdrževanjem v vodi izključite vse električne naprave, ki so v njej potopljene. Če sta vtič ali omrežna vtičnica mokra, izključite glavno stikalo, preden iztaknete vtič napajalnega kabla.

5. Če naprave pozimi ne uporabljate, jo odstranite, da se izognete nevarnosti zmrzovanja.

6. Da bi se izognili pregrevanju luči, jo ugasnite, ko v notranjosti filtra ni prehoda vode.

7. Zelo pomembno je, da izdelek zaščitite z zaščitnim stikalom na diferenčni tok (odklopnikom), ki ga vežete pred napravo in katerega nazivni tok naj ne presega 30 mA.

8. Naprave ne uporabljajte v drugačne namene od tistih, za katere je bila izdelana.

9. Uporaba podaljševalnih kablov se odsvetuje. Če bi bila uporaba podaljškov vendarle potrebna, se prepričajte, da je spoj vodotesen in da je kabel primeren za uporabo na prostem ali vsaj enakovreden (glede izolacije in preseka) kablu naprave.

10. Da v primeru nenamernega puščanja voda ne bi zmočila vtiča ali omrežne vtičnice, izdelajte s kablom zanko pod ravnjo vtiča (oglejte si sliko "Drip loop").

11. Med nameščanjem in vzdrževanjem naprave ne dvigujte za napajalni kabel.

12. Naprave ne uporabljajte z jedkimi ali abrazivnimi tekočinami.

13. Izdelek ne sme nikoli delovati brez vode, da se preprečijo poškodbe sestavnih delov UV.

14. Izdelek lahko uporabljate v tekočinah, katerih temperatura ne presega 35°C.

15. Nikoli ne glejte v delujočo ultravijolično luč.

16. Ta navodila shranite za morebitno prihodnjo uporabo.

17. Hranite izven dosega otrok.

3. poglavje - Namestitev

- Poiščite najprimernejše mesto za namestitev filtra, pri tem pa ne pozabite, da ga morate postaviti tako, da bo od roba oddaljen najmanj 2 metra.

- Filter lahko vkopljete v zemljo do višine kavljev, ki se morajo nahajati nad zemljo.

- Črpalko s pomočjo gibke cevi priključite na prozorni usmerljivi cevni nastavek filtra, ki je označen z oznako "IN" (8).

- Na prozorni usmerljivi cevni nastavek, označen z oznako "OUT" (8), povežite gibko cev, da curek usmerite glede na vaše potrebe.

- Pokrovček (8) privijte z njegovim o-obročkom (8) na označeno mesto "CLEAN".

- POZOR: razdalja med izhodom curka in ravnjo vode ne sme presegati 1 m.

Sedaj je filter pripravljen za uporabo. Zadošča, da vključite črpalko in priključite napajalni kabel UV-C luči.

OPOZORILO

-V primeru obdelave vode z izdelki za pripravo vode in/ali za nego rib začasno prekinite uporabo UV-sterilizatorja. -Če je zmogljivost črpalke višja od tiste, ki je navedena v tabeli, je priporočljiva uporaba dvopotnega ventila za zmanjšanje njenega pretoka.

4. poglavje - Vzdrževanje

Filter redno čistite.

Ko se curek zmanjša, očistite tako filter kot črpalko. Filter ima hitri sistem čiščenja, imenovan "Back Wash"

- Vedno izklopite črpalko, preden se odzove na ventilu.

- Na črni usmerljivi cevni nastavek, označen z oznako "CLEAN" (8), povežite gibko cev namesto pokrovčka (20) in jo usmerite izven vodne površine. Vodo lahko uporabite za zalivanje.

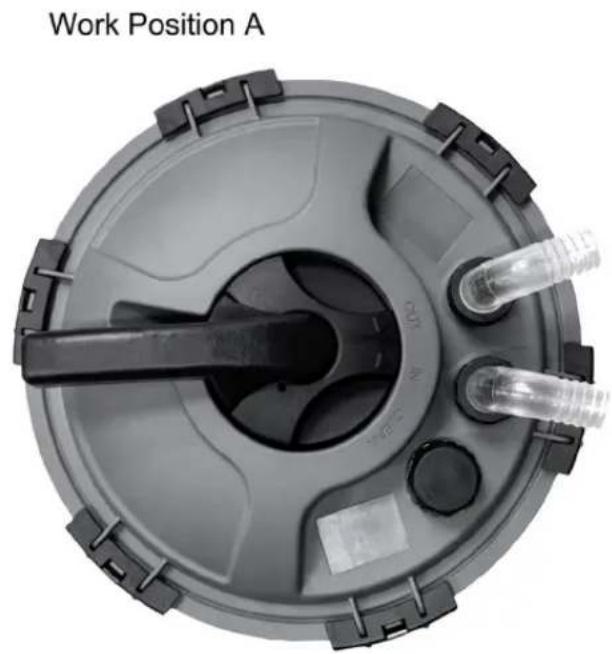

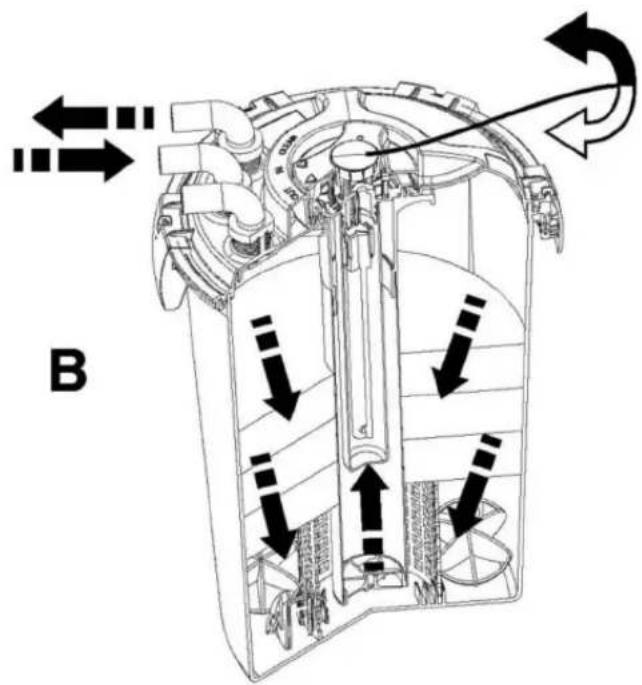

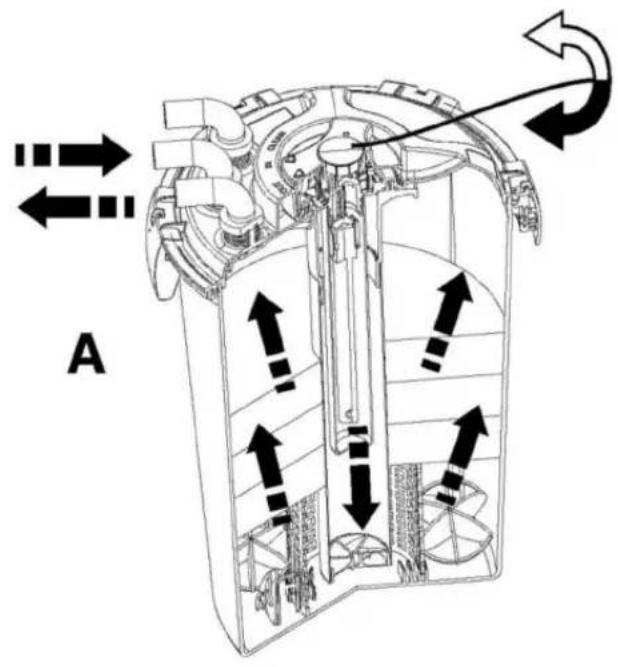

- Znova vključite črpalko in pomaknite gumb iz delovnega položaja (slika 2 A) v položaj čiščenja (slika 2 B).

- Vodo pustite teči, dokler ne izteka povsem bistra.

- Gumb znova pomaknite na delovni položaj.

- Z izključeno črpalko snemite dodatno cev in znova namestite pokrovček (8). Dvakrat letno v celoti očistite filter, tudi znotraj.

- Izključite filter in odprite pokrov.

- Očistite notranjost.

- Gobice in bio kroglice očistite v posodi, ki naj vsebuje vodo iz jezerca (ne uporabljajte vode iz pipe). Zamenjajte gobice, će so poškodovane ali iztrošene.

Za čiščenje filtra in filtrirnega materiala ne uporabljajte topil ali kakršnih koli detergentov, temveč le voda v ribniku.

Če bi prišlo do povečanega tvorjenja alg, je treba preveriti, ali naprava UV-C pravilno deluje.

Za zagotovitev kar največje učinkovitosti je treba UV-C luč zamenjati vsako leto ali vsakih 5000 ur delovanja. Če luč pravilno deluje, je treba očistiti cev iz kvarčnega stekla, v katero je vstavljena.

Pred izvajanjem tega postopka izključite omrežno napajanje vseh naprav, ki so potopljene v ribniku.

- Prepričajte se, da sta črpalka in napajanje luči izključena.

- Gumb (3) pomaknite v delovni položaj.

- Snemite čep (1) in vijak (2).

- Dvignite vrtljivi gumb (3) in snemite vijake (4).

- Dvignite okov žarnice (5), pri tem pa pazite, da ne izgubite o-obročka (10). Pazite, da ne povlečete električnega napajalnega kabla.

- Očistite cev iz kvarčnega stekla (9), tako da z nje s sredstvom za odstranjevanje vodnega kamna odstranite apnenčaste obloge.

Za zamenjavo žarnice:

- Snemite cev (9) z nosilca (5), tako da jo nežno povlečete.

- Zamenjavo žarnice (7).

- Znova namestite cev (9) na nosilec (5), pri tem pa pazite, da o-obročkov (6) ne poškodujete in da ne segajo izven njihovih ležišč.

- Znova namestite o-obroček (10) na nosilec (5) in celotni sklop vstavite v pokrov (11).

- Vključite luč, da preverite, ali deluje. Videli jo boste, če pogledate proti svetlobi.

- Privijte vijake (4), znova namestite vrtljivi gumb (3) in ga pomaknite v delovni položaj.

- Privijte vijak (2) in namestite čep (1).

To napravo smo izdelali in kontrolirali na podlagi najmodernejših postopkov. Prodajalec nudi garancijo na neoporečen material in pripravo po zakonitih predpisih držav, kjer napravo kupujejo. Garancijski rok traja od dneva nakupa in pod naslednjimi pogoji:

Med garancijskim rokom bomo brezplačno odpravili vse napake, katerih vzrok je napaka v materialu ali izdelavi.

Reklamacijo je potrebno sporočiti nemudoma po ugotovitvi napake.

V primeru vmešavanja kupca ali tretje osebe, garancija ne velja. V garancijo ne spadajo tudi napake, nastale zaradi nestrokovnega ravnanja, nepravilne namestitve ali shranjevanja, nestrokovnega priklopa, vis major ali drugih zunanjih vzrokov.

Obrabni deli, kot je UV svetilka in filtrne blazinice, so izvzeti iz obsega garancije. Vsak rezervni del proizvajamo z veliko skrbnostjo in z uporabo dragocenih materialov, zato so načrtovani za daljšo življenjsko dobo. Obraba pa je odvisna tudi od načina uporabe, intenzivnosti in vzdrževanja. Pričujuča navodila za uporabo zajemajo navodila za namestitev in vzdrževanje, zato njihovo upoštevanje veliko pripomore k daljši življenjski dobi rezervnih delov.

V primeru reklamacij si pridržujemo pravico do popravila ali zamenjave okvarjenih delov ter zamenjave naprave. Zamenjani deli preidejo v našo last.

V kolikor je škoda na napravi povzročena namerno ali so nastala zaradi malomarnosti proizvajalca, zahtev za odškodnino ne sprejemamo.

Nadaljnje zahteve iz garancije niso možne. Kupec lahko garancijo uveljavlja s predložitvijo računa o nakupu.

Garancija se lahko uveljavlja v državi, kjer je naprava bila kupljena.

Posebna navodila:

1. Če Vaša naprava ne deluje več pravilno, najprej preglejte, ali se je zgodila napaka zaradi napačnega rokovanja ali iz kakšnega drugega vzroka, ki ni povezana z napako na napravi.
2. V kolikor prinesete ali pošljete na popravilo okvarjeno napravo, obvezno priložite naslednje dokumente:

a. Račun o nakupu

b. Opis nastale okvare (natančen opis olajša učinkovito popravilo).

1. Preden prinesete ali pošljete okvarjeno napravo na popravilo, odstranite vse, naknadno dodane dele. V nasprotnem primeru za izgubo teh delov ne prevzemamo odgovornosti.

Servis

V primeru garancijskih zahtevkov in motenj pri delovanju proizvoda, se obrnite na prodajno mesto ali pooblaščeni servis..

Naročanje rezervnih delov

Rezervne dele lahko najhitreje, najenostavneje in najceneje naročite po internetu. Na našem spletni strani www.tip-pumpen.de imamo kompletno trgovino z rezervnimi deli, kjer z nekaj klikli lahko opravite celoten nakup. Poleg tega lahko na spletni strani najdete tudi različne informacije ter dragocene namige o naših izdelkih in dodatkih. Prikažemo vam tudi nove naprave ter vas obvestimo o aktualnih trendih in inovacijah na področju tehnologije črpalk.

Trenutna navodila za uporabo lahko v obliki datoteke PDF zahtevate po e-pošti pod:

Model	TFP 8000 UV 9	TFP 16000 UV 13
Omrežna napetost / frekvenca črpalka	230-240 V~ / 50 Hz	230-240 V~ / 50 Hz
Nazivna moč črpalka	50 W	60 W
Vrsta zaščite / Razred zaščite črpalka	IP68 / I	IP68 / I
Max. črpalna količina (Qmax)	2.300 l/h	3.600 l/h
Max. višina črpanja (Hmax)	2,5 m	2,5 m
Max. potopna globina	3,0 m	3,0 m
Dolžina priključni kabel črpalka	10 m H05RN-F	10 m H05RN-F
Napetost / frekvenca UV-C reflektor	230 V~ / 50 Hz	230 V~ / 50 Hz
Sprejemna moč UV-C reflektor kompleten	13 W	15 W
Sprejemna moč UV-C elektronke	9 W	13 W
Vrsta zaščite / Razred zaščite UV-C reflektor	IPX4 / I	IPX4 / I
Dolžina priključni kabel UV-C reflektor	5 m	5 m
Teža (neto)	6,4 kg	7,8 kg
Najvišja temperatura črpane tekočine (Tmax)	35°C	35°C
Za ribnike do max.	8.000 l	16.000 l
Mere montiranega filtra (Š x G x V)	38,5 x 43 x 38,5 cm	38,5 x 59 x 38,5 cm
Vhod filtra	∅ 20 mm	∅ 25 mm
Izhod filtra	∅ 20 mm	∅ 25 mm
Številka artikla	30292	30293

Samo za države EU

Električne izdelke nikoli ne odlagajte med gospodinjske smeti!

Na podlagi Direktive EU št. 2012/19/EU o električnih odpadkih in odpadkih električnih naprav in na podlagi prenosa le-te v nacionalno zakonodajo, je potrebno obrabljene električne naprave zbirati ločeno in je potrebno zagotoviti, da se jih reciklira, ustrezno s predpisi varovanja okolja. S tem povezanimi vprašanji obiščite lokalno podjetje, ki se ukvarja z odstranjevanjem odpadkov.

Fig. 1

WORK POSITION

CLEANING POSITION

Fig. 2
