Vrsta izdelka	Akumulatorska kotna vrtalnica
Znamka	Parkside
Model	PWBSA 12 A1
Nazivna napetost	12 V (enosmerni tok)
Vrsta baterije	Litij-ionska
Kapaciteta baterije	2 Ah (24 Wh)
Prosti tek	0–1300 min⁻¹
Največji navor (trdo/mehko)	11 Nm / 3 Nm
Kapaciteta vpenjalne glave	∅ maks. 10 mm
Maks. premer vrtanja (jeklo)	10 mm
Maks. premer vrtanja (les)	10 mm
Maks. premer vijakov	6 mm
Število kotnih položajev	5 položajev
Funkcije	Vrtanje, vijačenje, stikalo za smer vrtenja, spremenljiva hitrost, zaklep vretena
Delovna svetilka	Vgrajena LED
Indikator napolnjenosti	LED (rdeča/oranžna/zelena)
Raven zvočnega tlaka	75,3 dB(A)
Raven zvočne moči	86,3 dB(A)
Vibracije (vrtanje kovine)	3,96 m/s²
Temperatura polnjenja	10 °C do 40 °C
Temperatura skladiščenja	0 °C do 50 °C
Vzdrževanje	Čistite s suho krpo, brez olja ali masti
Nadomestni deli	Baterija, polnilnik, stikalo na voljo preko servisa

Pogosto zastavljena vprašanja - PWBSA 12 A1 PARKSIDE

Kakšne so predvidene uporabe vrtalnika Parkside PWBSA 12 A1?

Vrtalnik je namenjen vijačenju in vrtanju v les, kovino, keramiko in plastiko, zlasti na težko dostopnih mestih. Ni namenjen profesionalni uporabi.

Katero baterijo uporabiti s tem modelom?

Uporabljajte izključno baterije serije X12V Team: PAPK 12 A1, A2, A3, B1, B3, C1 ali D1. Baterija PAPK 12 A3 z 2 Ah je priložena napravi (razen če ni navedeno drugače).

Kako napolniti baterijo?

Baterijo vstavite v hitri polnilnik (PLGK 12 A2 ali združljiv) in ga priključite. Rdeča LED označuje polnjenje, zelena LED označuje, da je baterija pripravljena. Čas polnjenja je približno 60 minut za baterijo 2 Ah.

Kako nastaviti hitrost vrtenja?

Hitrost je spremenljiva glede na pritisk na stikalo VKLOP/IZKLOP. Rahlo pritisnite za nizko hitrost, močneje za visoko hitrost. Hitrost prilagodite materialu in velikosti vijaka.

Kako spremeniti smer vrtenja?

Uporabite stikalo za smer vrtenja, ki se nahaja nad stikalom. Potisnite ga v desno za vrtenje naprej (vijačenje), v levo za vrtenje nazaj (odvijačenje). Upravljajte ga le, ko je naprava ustavljena.

Kako nastaviti kot glave?

Pritisnite gumb za sprostitev na zadnji strani glave in zavrtite vpenjalno glavo na želeni kot (na voljo 5 položajev). Spustite gumb za zaklepanje. Pred uporabo preverite, ali je glava dobro zablokirana.

Kaj storiti, če med vijačenjem zmanjka baterije?

Zahvaljujoč zaklepu vretena lahko orodje uporabite kot ročni izvijač: vpenjalna glava ostane zaklenjena, ko stikalo ni pritisnjeno, kar omogoča vijačenje/odvijačenje tudi brez napajanja.

Kakšne varnostne ukrepe je treba upoštevati?

Nosite zaščito sluha in protiprašno masko. Orodje držite za izolirane površine, če obstaja nevarnost stika z električnimi kabli. Ne vrtajte na območjih, kjer so lahko prisotne cevi, brez detektorja.

Kako vzdrževati vrtalnik?

Naprava ne zahteva posebnega vzdrževanja. Ohišje očistite s suho krpo. Ne uporabljajte topil ali agresivnih sredstev. Baterijske kontakte ohranjajte čiste.

Kje lahko naročim nadomestne dele?

Nadomestne dele, kot so baterija ali stikalo, lahko naročite preko servisne telefonske številke: Francija 0800 919270, Belgija 0800 12089. Imejte pri roki številko IAN 391297_2201.

NAVODILA ZA UPORABO PWBSA 12 A1 PARKSIDE

Prevod originalnega navodila za uporabo

GB IE

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki 162

Splošna varnostna navodila za električna orodja 163

1. Varnost na delovnem mestu 164

2. Električna varnost 164

3. Varnost oseb 164

4. Uporaba in ravnanje z električnim orodjem 165

5. Uporaba in ravnanje z akumulatorskim orodjem.... 165

6. Servis 166

Varnostna navodila za vrtalne stroje....166

Varnostna navodila, specifična za napravo 166

Varnostna navodila za polnilnike 167

Originalni pribor/dodatne naprave 167

Vstavljanje/odstranjevanje akumulatorja iz naprave.... 168

Preverjanje stanja akumulatorja 168

Začetek uporabe 168

Zamenjava orodij 168

Izbira smeri vrtenja 168

Vklop/izklop. 168

Nastavitev števila vrtljajev 168

Blokada vretena 168

Prestavitev glave naprave 168

Koristni nasveti 169

Vzdrževanje in čiščenje 169

Odstranjevanje med odpadke 170

Proizvajalec 170

Pooblaščeni serviser.... 170

Naročilo nadomestnih akumulatorjev 173

Telefonsko naročilo 173

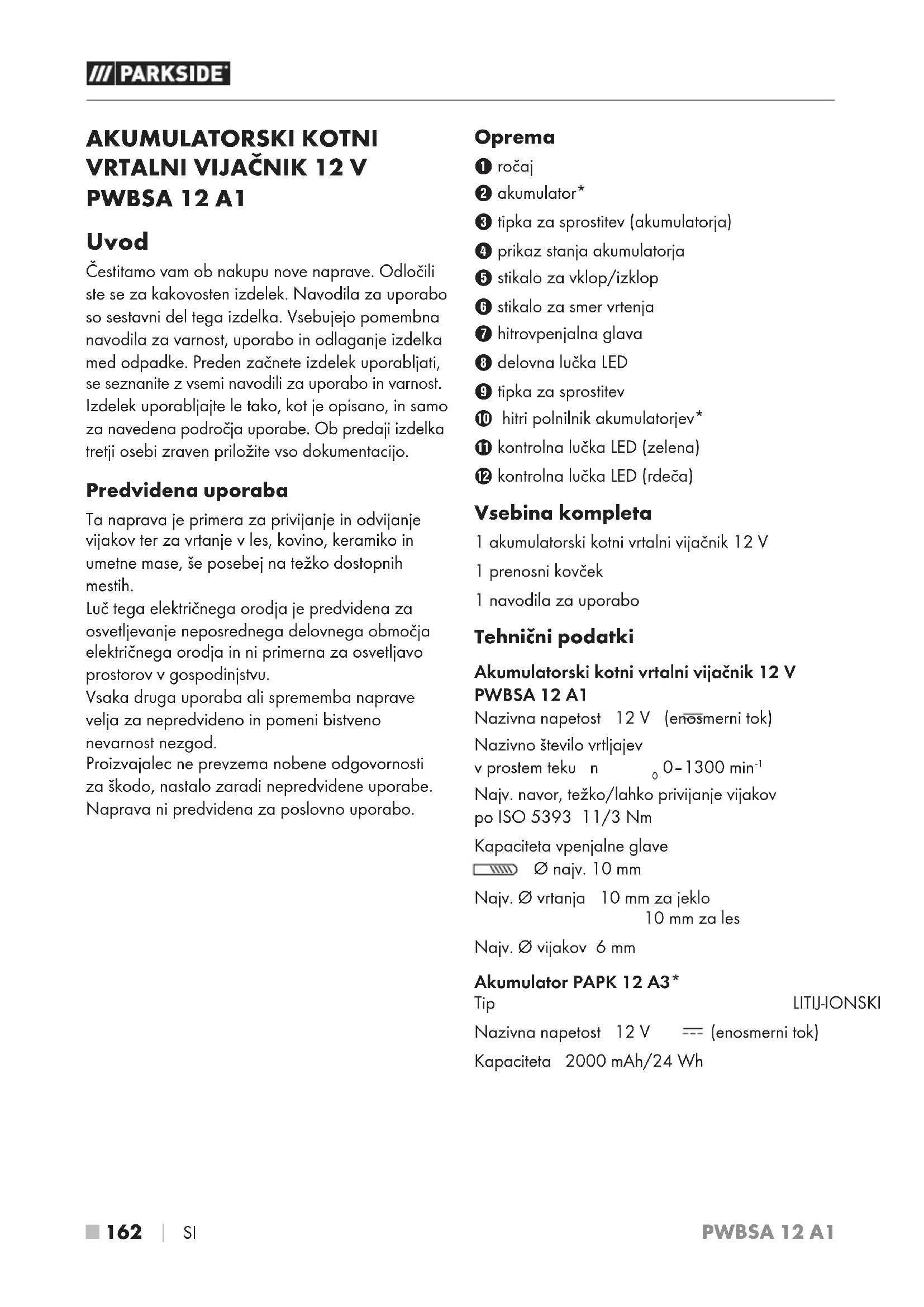

AKUMULATORSKI KOTNI VRTALNI VIJAČNIK 12 V PWBSA 12 A1

Uvod

Čestitamo vam ob nakupu nove naprave. Odločili ste se za kakovosten izdelek. Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembna navodila za varnost, uporabo in odlaganje izdelka med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljajte le tako, kot je opisano, in samo za navedena področja uporabe. Ob predaji izdelka tretji osebi zraven priložite vso dokumentacijo.

Predvidena uporaba

Ta naprava je primera za privijanje in odvijanje vijakov ter za vrtanje v les, kovino, keramiko in umetne mase, še posebej na težko dostopnih mestih.

Luč tega električnega orodja je predvidena za osvetljevanje neposrednega delovnega območja električnega orodja in ni primerna za osvetljavo prostorov v gospodinjstvu.

Vsaka druga uporaba ali sprememba naprave velja za nepredvideno in pomeni bistveno nevarnost nezgod.

Proizvajalec ne prevzema nobene odgovornosti za škodo, nastalo zaradi nepredvidene uporabe. Naprava ni predvidena za poslovno uporabo.

Oprema

① ročaj
② akumulator*
③ tipka za sprostitev (akumulatorja)
④ prikaz stanja akumulatorja
⑤ stikalo za vklop/izklop
6 stikalo za smer vrtenja
⑦ hitrovpenjalna glava
8 delovna lučka LED
⑨ tipka za sprostitev
⑩ hitri polnilnik akumulatorjev*
⑪ kontrolna lučka LED (zelena)
⑫ kontrolna lučka LED (rdeča)

Vsebina kompleta

1 akumulatorski kotni vrtalni vijačnik 12 V
1 prenosni kovček
1 navodila za uporabo

Tehnični podatki

Akumulatorski kotni vrtalni vijačnik 12 V PWBSA 12 A1

Nazivna napetost 12 V (enosmerni tok)

Nazivno število vrtljajev

v prostem teku n 0-1300 min ^-1

Najv. navor, težko/lahko privijanje vijakov po ISO 5393 11/3 Nm

Kapaciteta vpenjalne glave

∅ najv. 10 mm

Najv. ∅ vrtanja 10 mm za jeklo

10 mm za les

Najv. ∅ vijakov 6 mm

Akumulator PAPK 12 A3\*

Tip LITIJ-IONSKI

Nazivna napetost 12 V --- (enosmerni tok)

Kapaciteta 2000 mAh/24 Wh

Hitri polnilnik akumulatorjev PLGK 12 A2\*

VHOD/Input

Razred zaščite II/ ☐ (dvojna izolacija)

* AKUMULATOR IN POLNILNIK NISTA V OBSEGU DOBAVE.

Vrednosti emisij hrupa

Merilna vrednost hrupa je ugotovljena v skladu z EN 62841. A-vrednotena raven hrupa električnega orodja na mestu uporabnika tipično znaša:

Raven zvočnega tlaka L _pA = 75,3 dB (A)

Nosite zaščito sluha!

Skupne vrednosti tresljajev (vektorska vsota treh smeri), izračunane v skladu z EN 62841:

Vrtanje kovin a _h,D=3,96 m/s^2

Negotovost K = 1,5 m/s ^4

OPOMBA

Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa so bile izmerjene s standardiziranim preizkusnim postopkom ter so primerne za medsebojno primerjavo električnih orodij.
▶ Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa se lahko uporabljajo tudi za uvodno oceno obremenitve.

OPOZORILO!

Emisije tresljajev in hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, kar je odvisno od vsa- kokratnega načina uporabe električnega orodja, še posebej pa od vrste obdelovanca za obdelavo.
Obremenitev poskušajte ohranjati na čim nižji ravni. Primera ukrepov za zmanjšanje obremenitve s tresljaji sta nošenje rokavic pri uporabi orodja in omejitev delovnega časa. Ob tem je treba upoštevati vse dele obratovalnega cikla (na primer čase, ko je električno orodje izklopljeno, ter čase, v katerih je vklopljeno, vendar obratuje brez obremenitve).

Splošna varnostna navodila za električna orodja

OPOZORILO!

K ▶

Preberite vsa varnostna navodila, navodila, slike in tehnične podatke, s katerimi je opremljeno to električno orodje. Nedoslednost pri upoštevanju spodnjih navodil lahko

povzroči električni udar, požar in/ali hude telesne poškodbe.

Vsa varnostna navodila in druga navodila shranite za prihodnjo uporabo.

Izraz »električno orodje«, ki se uporablja v varnostnih navodilih, se nanaša na električna orodja z napajanjem iz električnega omrežja (z električnim kablom) in na električna orodja z akumulatorskim napajanjem (brez električnega kabla).

a) Svoje delovno območje ohranjajte čisto in dobro osvetljeno. Nered in neosvetljena delovna območja lahko privedejo do nezgod.
b) Električnega orodja ne uporabljajte na območju nevarnosti eksplozije, na katerem so goreče tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko povzročijo vnetje praha ali hlapov.
c) Otrokom in drugim osebam med uporabo električnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad električnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja mora biti primeren za vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Skupaj z zaščitno ozemljenimi električnimi orodji ne uporabljajte vtičev za prilagoditev. Nespremenjeni vtiči in primerne vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje zaradi električnega udara.
c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.
d) Električnega kabla ne uporabljajte za druge namene, na primer za prenašanje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Električnega kabla ne približajte virom vročine, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zviti električni kabli povečajo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo električne podaljške, ki so odobreni za uporabo na prostem. Uporaba električnega podaljška, primernega za uporabo na prostem, zmanjša tveganje električnega udara.
f) Če se uporabi električnega orodja v vlažni okolici ni mogoče izogniti, uporabite zaščitno stikalo za okvarne tokove. Uporaba zaščitnega stikala za okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj počnete, dela z električnim orodjem se lotite premišljeno. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že en sam trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči hude telesne poškodbe.
b) Nsite osebno zaščitno opremo in vedno tudi zaščitna očala. Uporaba osebne zaščitne opreme, kot so maska za zaščito pred prahom, nedrseči zaščitni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Izogibajte se nehotenemu zagonu naprave. Prepričajte se, da je električno orodje izključeno, preden ga priključite na vir električnega toka in/ali akumulator, ga dvignete ali prenašate. Če pri prenašanju električnega orodja s prstom pritiskate na stikalo ali že vklopljeno električno orodje priključite na oskrbo s tokom, lahko to priveđe do nezgod.
d) Pred vklopom električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali izvijač v vrtečem se delu električnega orodja lahko priveđe do telesnih poškodb.
e) Izogibajte se neobičajni drži telesa. Poskrbite za svoj varen položaj in vedno ohranjajte ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje obvladate.
f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila imejte varno oddaljene od premikajočih se delov. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če lahko vgradite naprave za sesanje in prestrezanje praha, jih priključite ter jih uporabljajte pravilno. Uporaba naprave za sesanje praha lahko zmanjša nevarnost zaradi praha.
h) Ne bodite iz napačnih razlogov prepričani o lastni varnosti in ne ravnajte drugače, kot je navedeno v pravilih za varno uporabo električnega orodja, tudi će ste električno orodje uporabili že večkrat in imate z njim izkušnje. Nepazljivo ravnanje lahko v nekaj sekundah povzroči hude telesne poškodbe.

4. Uporaba in ravnanje z električnim orodjem

a) Električnega orodja ne preobremenjujte. Za svoje delo uporabljajte zanj predvideno električno orodje. Delo s primernim električnim orodjem v navedenem območju moči je boljše in varnejše.

b) Ne uporabljajte električnih orodij z okvarjenim stikalom. Električno orodje, ki ga več ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Potegnite vtič iz vtičnice in/ali odstranite snemljiv akumulator, preden začnete izvajati nastavitve naprave, menjavati delovno orodje in preden električno orodje odložite. Ta previdnostni ukrep prepreči nehoteni zagon električnega orodja.

d) Ko električnih orodij ne uporabljate, jih hranite zunaj dosega otrok. Osebam, ki z uporabo niso seznanjene ali niso prebrale teh navodil, ne dovolite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in delovna orodja skrbno vzdržujte. Preverjajte, ali premični deli orodja delujejo brezhibno in niso zataknjeni ter ali deli niso odlomljeni ali tako poškodovani, da je ovirano delovanje električnega orodja. Pred uporabo električnega orodja poskrbite za popravilo poškodovanih delov. Veliko nezgod nastane zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja naj bodo ostra in čista. Skrbno vzdrževana rezalna orodja z ostrimi rezili se manj zatikajo in so lažje vodljiva.

g) Električno orodje, pribor, delovno orodje itd. uporabljajte skladno s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba električnih orodij za nepredvideno uporabo lahko privede do nevarnih situacij.

h) Ročaje in površine ročajev vzdržujte suhe, čiste ter brez olja in maščobe. Drseči ročaji in površine za oprijem ne omogočajo varne uporabe ter obvladovanja električnega orodja v nepredvidljivih situacijah.

5. Uporaba in ravnanje z akumulatorskimorodjem

a) Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je namenjen za določeno vrsto akumulatorjev, uporabljate z drugimi vrstami akumulatorjev, obstaja nevarnost požara.

b) V električnih orodjih uporabljajte samo zanje predvidene akumulatorje. Uporaba drugih akumulatorjev lahko privede do telesnih poškodb in nevarnosti požara.

c) Akumulator, ki ga ne uporabljate, hranite stran od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih manjših kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroči opekline ali ogenj.

d) Ob napačni uporabi lahko iz akumulatorja izteče tekočina. Preprečite stik s to tekočino. Ob nenamernem stiku mesto sperite z vodo. Če pride tekočina v stik z očmi, poleg tega poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko draži kožo ali povzroči opekline.

e) Ne uporabljajte poškodovanih ali spremenjenih akumulatorjev. Poškodovani ali spremenjeni akumulatorji se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozijo ali nevarnost telesnih poškodb.

f) Akumulatorjev ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature nad 130 °C (265 °F) lahko povzročijo eksplozijo.

g) Upoštevajte vsa navodila za polnjenje in akumulatorja ali akumulatorskega orodja nikoli ne polnite zunaj temperaturnega območja, navedenega v navodilih za uporabo. Napačno polnjenje ali polnjenje zunaj dovoljenega temperaturnega območja lahko uniči akumulator in poveča nevarnost požara.

PREVIDNO! NEVARNOST EKSPLOZIJE! Nikoli ne polnite baterij, ki niso primerne za polnjenje.

Akumulator zaščitite

pred vročino, na primer tudi pred dolgotrajno neposredno sončno svetlobo, in ognjem, vodo ter vlago. Obstaja nevarnost eksplozije.

6. Servis

a) Električno orodje dajte v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ohrani varnost električnega orodja.
b) Poškodovanih akumulatorjev nikoli ne vzdržujte. Vsakršno vzdrževanje akumulatorjev naj izvaja izključno proizvajalec ali pooblaščena servisna služba.

Varnostna navodila za vrtalne stroje

Varnostna navodila za vsa dela

Nosite zaščito sluha. Učinek hrupa lahko povzroči izgubo sluha.

Kadar izvajate dela, pri katerih lahko delovno orodje ali vijaki zadenejo skrite električne napeljave, prijemajte električno orodje samo za izolirane površine za oprijem. Stik z na-peljavo pod napetostjo lahko povzroči prenos napetosti tudi na kovinske dele naprave in prive-de do električnega udara.

Nosite masko za zaščito pred prahom.

Varnostna navodila pri uporabi dolgih svedrov

Nikoli ne delajte z večjim številom vrtljajev, kot je največje dovoljeno število vrtljajev za sveder. Pri večjem številu vrtljajev se lahko sveder nekoliko upogne, će se lahko prosto vrti brez stika z obdelovancem, in povzroči telesne poškodbe.
Vedno začnite vrtati z majhnim številom vrtljajev in tako, da ima sveder stik z obdelovancem. Pri večjem številu vrtljajev se lahko sveder nekoliko upogne, će se lahko prosto vrti brez stika z obdelovancem, in povzroči telesne poškodbe.

■ Ne uporabljajte čezmerne sile, na sveder pa pritiskajte samo vzdolžno. Svedri se lahko zvijejo in zato zlomijo ali pa povzročijo izgubo nadzora ter telesne poškodbe.

Varnostna navodila, specifična za napravo

OPOZORILO! STRUPEN PRAH!

Obdelava škodljivih/strupenih prahov predstavlja nevarnost za zdravje uporabnika ali oseb v bližini.

POZOR, NAPELJAVE! NEVARNOST!

Prepričajte se, da med delom z električnim orodjem ne morete naleteti na električne, plinske ali vodovodne napeljave. Pred začetkom vrtanja ali zarezovanja v zid tega po potrebi preverite z iskalnikom napeljav.

■ Morebiti nastali prah prestrezite, npr. s sesalnikom za prah.

Preostala tveganja

Tudi će to električno orodje uporabljate v skladu s predpisi, še vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo tega električnega orodja se lahko pojavijo naslednje nevarnosti:

1. Poškodbe pljuč, će ne uporabljate ustrezne maske za zaščito pred prahom.
2. Poškodbe sluha, će ne uporabljate ustrezne zaščite sluha.
3. Poškodbe zdravja, nastale zaradi tresljajev v dlani in roki, će napravo uporabljate dlje časa ali je ne uporabljate in vzdržujete pravilno.

OPOZORILO!

To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko pod določenimi pogoji vpliva na aktivne ali pasivne medicinske vsadke. Da zmanjšate nevarnost resnih ali smrtnih telesnih poškodb, osebam z medicinskimi vsadki svetujemo, da se pred uporabo tega stroja posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Varnostna navodila za polnilnike

■ Otroci od 8. leta starosti naprej in osebe z zmanjšanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem smejo napravo uporabljati le pod nadzorom ali će so bili poučeni o varni uporabi naprave in so razumeli nevarnosti, ki izhajajo iz njene uporabe. Otroci se z napravo ne smejo igrati. Otroci brez nadzora ne smejo čistiti ali opravljati uporabniškega vzdrževanja naprave.

Polnilnik je primeren samo za uporabo v notranjih prostorih.

Če je električni priključni kabel pri tej napravi poškodovan, ga mora zamenjati proizvajalec, njegova servisna služba ali podobno usposobljena oseba, da ne pride do nevarnosti.

POZOR!

▶ Ta polnilnik lahko polni samo naslednje akumulatorje: PAPK 12 A1/PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/PAPK 12 C1/PAPK 12 D1.
▶ Veljaven seznam združljivih akumulatorjev najdete na www.Lidl.de/Akku.

Originalni pribor/dodatne naprave

■ Uporabljajte samo pribor in dodatne naprave, ki so navedeni v navodilu za uporabo. Uporaba drugih delovnih orodij ali pribora, kot so navedeni v navodilih za uporabo, lahko za vas pomeni nevarnost telesnih poškodb.

OPOZORILO!

■ Ne uporabljajte pribora, ki ga ni priporočil PARKSIDE. To lahko privede do električnega udara in ognja.

Pred prvo uporabo

Polnjenje akumulatorja

PREVIDNO!

▶ Preden akumulator ② vzamete iz hitrega polnilnika akumulatorjev ⑩ oz. ga vstavite vanj, zmeraj potegnite električni vtič iz vtičnice.

OPOMBA

- Akumulatorja nikoli ne polnite, če je temperatura okolice pod 10 °C ali nad 40 °C. Če litij-ionski akumulator hranite dlje časa, morate redno preverjati njegovo napolnjenost. Najprimernejša napolnjenost je med 50 in 80 %. Akumulator naj bo shranjen na hladnem in suhem mestu pri temperaturi okolice med 0 °C ter 50 °C.

♦ Akumulator ② vtaknite v hitri polnilnik ⑩.
♦ Električni vtič priključite v vtičnico. Kontrolna lučka LED 12 sveti rdeče.
Zelena kontrolna lučka LED 11 vam sporoča, da je postopek polnjenja zaključen in je akumulator pripravljen za uporabo.
♦ Akumulator ② vstavite v napravo.
- Hitri polnilnik 10 med dvema zaporednima postopkoma polnjenja izklopite za najmanj 15 minut. V ta namen potegnite električni vtič iz električne vtičnice.

Vstavljanje/odstranjevanje akumulatorja iz naprave

Vstavljanje akumulatorja

♦ Akumulator ② vstavite v ročaj ①, tako da se zaskoči.

Odstranjevanje akumulatorja

♦ Pritisnite tipki za sprostitev ③ in odstranite akumulator ②.

Preverjanje stanja akumulatorja

Za preverjanje stanja akumulatorja pritisnite stikalo za vklop/izklop 5. Stanje oziroma pre- ostalo kapaciteto prikaz stanja akumulatorja 4 prikazuje tako: RDEČA/ORANŽNA/ZELENA = napolnjen do konca/največja moč RDEČA/ORANŽNA = srednje napolnjen/srednja moč RDEČA = skoraj prazen - akumulator napolnite

Začetek uporabe

Zamenjava orodij

Vaša naprava ima popolnoma samodejno zaporo vretena SPINDLE LOCK

Ko se motor ustavi, se pogonski sklop blokira, da lahko odprete hitrovpenjalno glavo ⑦ z vrtenjem v smeri ⬇. Ko vstavite želeno orodje in ga vpnete z vrtenjem vpenjalne glave v smeri ⬇, lahko takoj delate naprej.

Zapora vretena se samodejno sprosti ob zagonu motorja (pritisk stikala za vklop/izklop 5).

Izbira smeri vrtenja

OPOZORILO!

Stikalo za smer vrtenja ⑥ lahko uporabljate/prestavljate samo, ko naprava miruje.
♦ Smer vrtenja izberete tako, da stikalo za smer vrtenja ⑥ potisnete do konca v desno oz. levo.

Vklop/izklop

Vklop

Pritisnite stikalo za vklop/izklop ⑤ in ga držite pritisnjenega. Delovna lučka LED ⑧ sveti, ne glede na to, kako močno držite pritisnjeno stikalo za vklop/izklop ⑤. Zagotavlja osvetlitev delovnega območja v neugodnih svetlobnih razmerah.

Izklop

♦ Spustite stikalo za vklop/izklop 5.

Nastavitev števila vrtljajev

Število vrtljajev lahko regulirate brezstopenjsko, odvisno od tega, kako daleč pritisnete stikalo za vklop/izklop ⑤.

• Izberite majhno število vrtljajev za majhne vijake oz. mehke materiale.
• Izberite veliko število vrtljajev za velike vijake, trde materiale oz. odvijanje vijakov.

Stikalo za vklop/izklop ⑤ za majhno število vrtljajev pritisnite le narahlo.

Z močnejšim pritiskanjem se število vrtljajev poveča.

Blokada vretena

Ko stikala za vklop/izklop ⑤ ne pritiskate, se hitrovpenjalna glava ⑦ blokira.

Tako je mogoče vijake privijati tudi s praznim akumulatorjem oz. električno orodje uporabljati kot izvijač.

Prestavitev glave naprave

Hitrovpenjalno glavo ⑦ lahko prestavite v 5 različnih kotnih položajev.

♦ Pritisnite tipko za sprostitev ⑨ in pomaknite hitrovpenjalno glavo ⑦ v želeni položaj.
♦ Nato tipko za sprostitev ⑨ znova spustite.
Pred prvo uporabo preverite, ali je hitrovpenjalna glava ⑦ zaskočena v ustreznem kotnem položaju.
Obstaja nevarnost telesnih poškodb!

Koristni nasveti

Nasvet! Tako ravnate pravilno.

Pred uporabo preverite, ali je vijačni oziroma vrtalni nastavek pravilno nameščen, torej centriran v vpenjalni glavi.

Vijačni nastavki so označeni s svojo mero in obliko. Če ste negotovi, vedno najprej preverite, ali je nastavek v vijačni glavi nameščen brez zračnosti.

Navor

Manjši vijaki/nastavki se lahko poškodujejo, će uporabite previsok navor oziroma preveliko število vrtljajev.

Težko privijanje vijakov (v kovino)

◆ Posebej visoki navori nastajajo npr. pri privijanju v kovino z nastavki za natične ključe. Izberite majhno število vrtljajev.

Lahko privijanje vijakov (npr. v mehek les)

♦ Tudi tukaj privijajte z majhnim številom vrtljajev, da na primer ne poškodujete površine lesa, ko pride ta v stik s kovinsko vijačno glavo. Uporabite povrtalo.

Pri vrtanju v les, kovino ali druge materiale obvezno upoštevajte naslednje

♦ Pri majhnem premeru svedra uporabite veliko število vrtljajev, pri velikem premeru svedra pa majhno število vrtljajev.

♦ Pri trdih materialih uporabite majhno število vrtljajev, pri mehkih materialih pa veliko število vrtljajev.

Obdelovanec zavarujte ali pritrdite (če je to mogoče) v vpenjalni pripravi.

♦ Mesto, kjer boste vrtali, označite s točkalom ali žebljem. Na začetku vrtanja izberite majhno število vrtljajev.

♦ Vrteči se sveder večkrat potegnite iz izvrtine, da odstranite ostružke ali prah zaradi vrtanja in da prezračite izvrtino.

Vrtanje kovin

♦ Uporabite svedre za kovine (iz jekla HSS). Za dosego najboljših rezultatov hladite sveder z rezalnim oljem. Svedre za kovine lahko uporabite tudi za vrtanje v umetno snov. Najprej izvrtajte luknjo s svedrom s ∅ 3 mm, nato pa se približujte želenemu premeru izvrtine.

Vrtanje lesa

♦ Uporabite sveder za les s centrirno konico, za globoke izvrtine uporabite »kačasti sveder« in za velike premere izvrtin gozdarski sveder. Majhne vijake lahko v mehki les privijete tudi brez vrtanja.

Vzdrževanje in čiščenje

OPOZORILO! NEVARNOST TELES-NIH POŠKODB! Napravo pred vsemi deli na napravi izklopite in odstranite akumulator.

Naprava ne potrebuje vzdrževanja.

■ Naprava mora biti zmeraj čista, suha in brez olja ali maziv.

■ V notranjost naprave ne smejo vdreti nobene tekočine.

■ Za čiščenje ohišja uporabljajte suho krpo. Nikoli ne uporabljajte bencina, topil ali čistil, ki razžirajo umetne snovi.

Če litij-ionski akumulator hranite dlje časa, morate redno preverjati njegovo napolnjenost. Najprimernejša napolnjenost je med 50 in 80 %. Akumulatorje je najbolje hraniti na hladnem in suhem.

OPOMBA

▶ Nenavedene nadomestne dele (npr. akumulatorje, stikala) lahko naročite pri našem telefonskem servisu.

Odstranjevanje med odpadke

FR File

Izdelek in embalažo je mogoče reciklirati, sta podvržena razširjeni odgovornosti proizvajalca in se zbirata ločeno.

Električnih orodij ne zavrzite med gospodinjske odpadke!

Ta simbol prečrtanega smetnjaka na kolesih pomeni, da za to napravo velja Direktiva 2012/19/EU. Ta direktiva predpisuje, da naprave po koncu uporabe ni dovoljeno zavreči med običajne gospodinjske odpadke, ampak jo morate oddati na posebnih zbirališčih ali deponijah za odpadke ali pri podjetjih za odstranjevanje odpadkov.

To odstranjevanje med odpadke je za vas brezplačno. Varujte svoje okolje in odpadke ustrezno odstranjujte.

Če je to mogoče brez uničenja odpadne opreme, pred odstranitvijo odpadne opreme odstranite stare baterije ali akumulatorje in jih oddajte na ustreznem zbirališču. Pri fiksno vgrajenih akumulatorjih je treba pri odstranjevanju med odpadke navesti, da naprava vsebuje akumulator.

O možnostih za odstranitev odsluženega izdelka vprašajte pri svoji občinski ali mestni upravi.

Akumulatorjev ne odvrzite med gospodinjske odpadke!

Okvarjene ali izpraznjene akumulatorje je treba v skladu z Direktivo 2006/66/EC reciklirati. Baterije/akumulatorje je treba obravnavati kot posebne odpadke in jih je treba oddati na ustreznih mestih (v trgovini ali specializirani trgovini ali pri javnih komunalnih službah ali podjetjih za odstranjevanje odpadkov) za okoljsko ustrezno odstranitev. Baterije/akumulatorji lahko vsebujejo strupene težke kovine.

Zato baterij/akumulatorjev ne zavrzite med gospodinjske odpadke, ampak jih oddajte na ustreznem zbirališču. Baterije/akumulatorje oddajajte samo izpraznjene.

Embalaža je iz okolju prijaznih materialov. Odvržete jo lahko v lokalne smetnjake za reciklažne materiale.

Embalažo odložite med odpadke na okoljsko primeren način. Upoštevajte oznake na različnih embalažnih materialih in jih po potrebi ločite med seboj.

Embalažni materiali so označeni s kraticami (a) in številkami (b) z naslednjim pomenom: 1-7: umetne snovi, 20-22: papir in karton, 80-98: kompozitni materiali.

Proizvajalec

▶ Nenavedene nadomestne dele (npr. akumulator, stikala ali držalne loke) lahko naročite pri našem telefonskem servisu.

Garancijski list

1. S tem garancijskim listom Kompernass Handels GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postokih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Garancijska doba ne velja pri

• normalnem zmanjšanju kapacitete akumulatorja,
  · poslovni rabi izdelka,
• poškodbi ali spremembi izdelka s strani stranke,
• neupoštevanju predpisov o varnosti in vzdrževanju, napačne uporabe,
• poškodbah zaradi naravnih nesreč.

Za akumulatorje serij X 12 V in X 20 V Team serije dobite tri leta garancije od datuma nakupa.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

Izvirna izjava o skladnosti

Mi, podjetje KOMPERNASS HANDELS GMBH in odgovorna oseba za dokumentacijo: gospod Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NEMČIJA, izjavljamo, da je ta izdelek skladen z naslednjimi standardi, normativnimi dokumenti in direktivami ES:

Direktiva o strojih

(2006/42/EC)

Direktiva o elektromagnetni združljivosti

(2014/30/EU)

Direktiva o omejevanju uporabe nevarnih snovi

(2011/65/EU)*

(2015/863/EU)

* Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec. Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

Serijska številka: IAN 391297_2201

Bochum, 28. 3. 2022

Pridržujemo si pravico do tehničnih sprememb zaradi razvoja.

Naročilo nadomestnih akumulatorjev

Če želite naročiti nadomestni akumulator za svojo napravo, lahko to udobno izvedete na internetu na naslovu www.kompernass.com ali po telefonu.

Ta izdelek bo zaradi omejene zaloge morda v kratkem času razprodan.

OPOMBA

▶ V nekaterih državah spletno naročanje nadomestnih delov ni mogoče.

V tem primeru pokličite servisno številko.

Telefonsko naročilo

SI Servis Slovenija Tel.: [phone]

Za zagotavljanje hitre obdelave naročila imejte pripravljeno številko artikla (IAN 391297_2201) za svojo napravo. Številko artikla najdete na tipski tablici ali na naslovnici teh navodil.
