| Produkttype | Trådløs vinkelboremaskine |
| Mærke | Parkside |
| Model | PWBSA 12 A1 |
| Nominel spænding | 12 V (jævnstrøm) |
| Batteritype | Lithium-ion |
| Batterikapacitet | 2 Ah (24 Wh) |
| Tomgangshastighed | 0–1300 min⁻¹ |
| Maks. drejningsmoment (hård/blød) | 11 Nm / 3 Nm |
| Patronkapacitet | ∅ maks. 10 mm |
| Maks. borediameter (stål) | 10 mm |
| Maks. borediameter (træ) | 10 mm |
| Maks. skruediameter | 6 mm |
| Antal vinkelpositioner | 5 positioner |
| Funktioner | Boring, skruning, omvendt rotation, variabel hastighed, spindellås |
| Arbejdslys | Indbygget LED |
| Batteriniveauindikator | LED (rød/orange/grøn) |
| Lydtryksniveau | 75,3 dB(A) |
| Lydeffektniveau | 86,3 dB(A) |
| Vibration (metalboring) | 3,96 m/s² |
| Opladningstemperatur | 10 °C til 40 °C |
| Opbevaringstemperatur | 0 °C til 50 °C |
| Vedligeholdelse | Rengør med en tør klud, ingen olie eller fedt |
| Reservedele | Batteri, oplader, afbryder tilgængelige via kundeservice |
Ofte stillede spørgsmål - PWBSA 12 A1 PARKSIDE
Brugerspørgsmål om PWBSA 12 A1 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning PWBSA 12 A1 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PWBSA 12 A1 af mærket PARKSIDE.
BRUGSANVISNING PWBSA 12 A1 PARKSIDE
Oversættelse af den originale driftsvejledning
HU
AKKUS KÖNYÖKFÚRÓ- CSAVAROZÓ 12 V
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
IT
DK Oversættelse af den originale driftsvejledning Side 117
Generelle sikkerhedsan visninger for elværktøjer 119
- Sikkerhed på arbejdspladsen 120
- Elektrisk sikkerhed 120
- Personsikkerhed 120
- Anvendelse og håndtering af elværktøjet 121
- Anvendelse og håndtering af batteridrevet værktøj.... 121
- Service 122
Sikkerhedsanvisninger for boremaskiner....1 2 2
Sikkerhedsanvisninger specifikt for produktet 122
Sikkerhedsanvisninger for opladere 123
Originalt tilbehør/ekstraudstyr 123
Før ibrugtagning....123
Opladning af batteripakke 123
Indsætning/udtagning af batteripakke. 123
Kontrol af batteritilstand 124
Ibrugtagning 124
Skift of værktøj 124
Valg af omdrejningsretning. 124
Tænd/sluk 124
Indstilling af omdrejningstal 124
Spindelfiksering 124
Indstilling af produkthoved 124
Tips og tricks 124

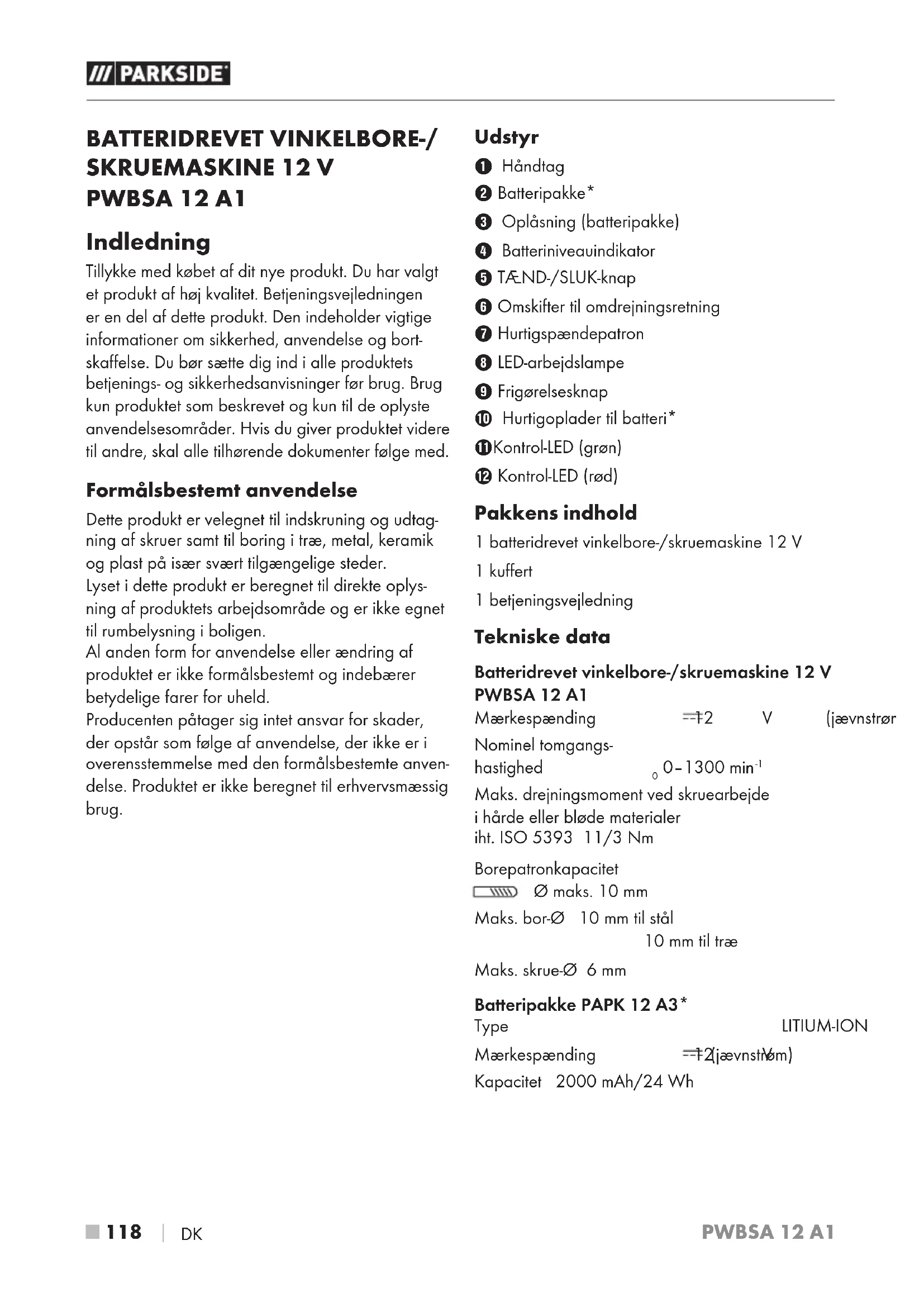

Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de oplyste anvendelsesområder. Hvis du giver produktet videre til andre, skal alle tilhørende dokumenter følge med.
Dette produkt er velegnet til indskruning og udtagning af skruer samt til boring i træ, metal, keramik og plast på især svært tilgængelige steder.
Lyset i dette produkt er beregnet til direkte oplysning af produktets arbejdsområde og er ikke egnet til rumbelysning i boligen.
Al anden form for anvendelse eller ændring af produktet er ikke formålsbestemt og indebærer betydelige farer for uheld.
Producenten påtager sig intet ansvar for skader, der opstår som følge af anvendelse, der ikke er i overensstemmelse med den formålsbestemte anvendelse. Produktet er ikke beregnet til erhvervsmæssig brug.
Udstyr
① Håndtag
② Batteripakke*
③ Oplåsning (batteripakke)
4 Batteriniveauindikator
⑤ TÆND-/SLUK-knap
6 Omskifter til omdrejningsretning
⑦ Hurtigspændepatron
8 LED-arbejdslampe
9 Frigørelsesknap
10 Hurtigoplader til batteri*
⑪Kontrol-LED (grøn)
12 Kontrol-LED (rød)
Pakkens indhold
1 batteridrevet vinkelbore-/skruemaskine 12 V
1 kuffert
1 betjeningsvejledning
Tekniske data
Batteridrevet vinkelbore-/skruemaskine 12 V PWBSA 12 A1
Mærkespænding =12 V (jævnstrøn
Nominel tomgangs-
hastighed 0-1300 min ^-1
Maks. drejningsmoment ved skruearbejde
i hårde eller bløde materialer
iht. ISO 5393 11/3 Nm
Borepatronkapacitet
∅ maks. 10 mm
Mærkespænding =12(jævnstrvom)
Kapacitet 2000 mAh/24 Wh
Hurtigoplader til batteri PLGK 12 A2\*
INDGANG/input
Mærkestrøm 220-240 V\~, 50-60 Hz (vekselstrøm)
Mærkeeffekt 50 W
Sikring (indeni) 2 A T2A
UDGANG/output
Mærkespænding =+2 V
Mærkestrøm 2400
Opladningstid ca. 60 min
Beskyttelsesklasse ☐ (dobbelfisolering)
* BATTERI OG OPLADER MEDF∅LGER IKKE
Støjemissionsværdier
Måleværdi for støj beregnet iht. EN 62841. Det A-vægtede støjniveau for elværktøjet på brugerens sted er normalt følgende:
Lydtrykniveau _pA=75,3 dB(A) L
Usikkerhed = 5 dB
Lydeffektniveau L_WA = 86,3 dB (A)
Usikkerhed K_WA = 5 dB
Bær høreværn!
Samlede vibrationsværdier (vektorsum i tre retninger) beregnet iht. EN 62841:
De angivne samlede vibrationsværdier og de angivne støjemissionsværdier er målt iht. standardiserede testmetoder og kan anvendes til sammenligning af forskellige elværktøjer.
De angivne samlede vibrationsværdier og de angivne støjemissionsværdier kan også anvendes til en indledende vurdering af faren ved belastningen.
ADVARSEL!
Vibrations- og støjemissionen kan afvige fra de angivne værdier under den faktiske anvendelse af elværktøjet, afhængigt af den måde elværktøjet anvendes på og især af det emne, der forarbejdes.
Prøv at holde belastningen så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker, når værktøjet anvendes, eller ved at reducere den tid, værktøjet er i brug. Her skal der tages hensyn til hele driftscyklussen (fx perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).
Generelle sikkerhedsan- visninger for elværktøjer
ADVARSEL!
K
Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og tekniske data, som dette elværktøj er for-synet med. Hvis de nedenstående anvisninger ikke overholdes, kan føre elektrisk stød, brand og/eller kvæstelser.
Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.
Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med strømledning, og batteridrevet elværktøj (uden strømledning).
1. Sikkerhed på arbejdspladsen
a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
b) Arbejd aldrig med elværktøj i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, när elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over elværktøjet.
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordede elværktøjer. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
c) Hold elværktøj væk fra regn og fugt. Hvis der kommer vand ind i elværktøjet, er der forhøjet risiko for elektrisk stød.
d) Brug ikke tilslutningsledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktøj udendørs, må du kun bruge forlængerledninger, der også er godkendt til udendørs brug. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, er det nødvendigt at installere en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. Personsikkerhed
a) Vær opmærksom og bevidst om, hvad du foretager dig, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser.
b) Bug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for personskader.
c) Undgå uønsket igangsætning. Kontrollér at elværktøjet er slukket, før du forbinder det med strømforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det. Hvis du bærer elværktøjet rundt med fingeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld.
d) Fjern indstillingsværktøj eller skruenøgler, før du tænder elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.
e) Undgå akavede kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæger sig.
g) Hvis det er muligt at montere støvopsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.
h) Føl dig ikke for sikker, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværktøjet efter mange ganges anvendelse. Uforsigtige handlinger kan på brøkdele af et sekund føre til alvorlige kvæstelser.
4. Anvendelse og håndtering af elværktøjet
a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Med et velegnet elværktøj arbejder du bedre og mere sikkert i det angivne effektområde.
b) Brug aldrig elværktøjet, hvis dets kontakt er defekt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern det udtagelige batteri, før du foretager indstillinger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse forholdsregler forhindrer, at elværktøjet starter ved en fejl.
d) Opbevar elværktøj uden for børns række-vidde, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.
e) Vedligehold elværktøjet og dets indsatsværktøj omhyggeligt. Kontrollér om bevægelige dele fungerer, som de skal, og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få beskadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f) Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.
g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker betjening og kontrol over elværktøjet umulig i uforudsete situationer.
5. Anvendelse og håndtering af batteridrevetværktøj
a) Oplad kun batterierne med opladere, som producenten har anbefalet. Hvis du bruger en oplader, der er beregnet til en bestemt type batterier, er der fare for brand, hvis den anvendes sammen med andre batterier.
b) Brug kun batterier, der er beregnet til elværktøjet. Anvendelse af andre batterier kan medføre personskader og brandfare.
c) Når batteriet ikke benyttes, skal det holdes borte fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batteriets kontakter kan medføre forbrændinger og brand.
d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Lækkende batterivæske kan medføre hudirritationer eller forbrændinger.
e) Brug aldrig et beskadiget eller modificeret batteri. Beskadigede eller modificerede batterier kan føre til uforudsigelig funktion samt til brand, eksplosioner eller risiko for personskader.
f) Udsæt ikke batterier for ild eller høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsage eksplosioner.
g) Følg alle anvisninger for opladning, og oplad aldrig batteriet eller batteridrevet værktøj uden for temperaturintervallet, som er angivet i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturinterval kan ødelægge batteriet og øge brandfaren.
FORSIGTIG! EKSPLOSIONSFARE! Oplad aldrig batterier, der ikke er beregnet til det.
Beskyt batteriet mod varme på grund af f.eks. vedvarende sollys, ild, vand og fugt. Fare for eksplosion.
6. Service
a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed bevares.
b) Vedligehold aldrig beskadigede batterier. Vedligeholdelse af batterier må kun udføres af producenten eller et autoriseret serviceværksted.
Sikkerhedsanvisninger for boremaskiner
Sikkerhedsanvisninger for alle typer arbejde
preværn.
Støjpåvirkningen kan medføre høretab.
- Hold elværktøjet på de isolerede gribeflader, når du arbejder på steder, hvor indsatsværktøjet eller skruerne kan ramme skjulte strømledninger. Kontakt med en spændingsførende ledning kan også sætte produktdele af metal under spænding og medføre elektrisk stød.
Bærstøvmaske.
Sikkerhedsanvisninger ved anvendelse af lange bor
Arbejd under ingen omstændigheder med et højere omdrejningstal end det maksimalt tilladte omdrejningstal for boret. Ved højere omdrejningstal kan boret bøjes en smule, hvis det kan dreje frit uden kontakt med emnet, og dermed medføre kvæstelser.
Begynd altid med at bore med et lavt omdrejningstal, og sørg for, at boret har kontakt med emnet. Ved højere omdrejningstal kan boret bøjes en smule, hvis det kan dreje frit uden kontakt med emnet, og dermed medføre kvæstelser.
■ Tryk ikke for meget på boret og kun i længderetningen i forhold til boret. Bor kan bøje sig og gå i stykker eller føre til tab af kontrollen og dermed til kvæstelser.
Sikkerhedsanvisninger specifikt for produktet
ADVARSEL!GIFTIGT ST∅V!
▶ Bearbejdning af skadeligt/giftigt støv udgør en sundhedsfare for betjeningspersonen eller personer i nærheden.
OBS LEDNINGER! FARE!
Sørg for, at du ikke rammer elledninger eller gas- eller vandrør, när du arbejder med elværktøjet. Kontrollér eventuelt med en ledningsdetektor, för du borer eller saver i en væg.
■ Opsaml eventuelt ophobet støv, f.eks. med en støvsuger.
Restrisici
Selv om elværktøjet anvendes i overensstemmelse med anvisningerne, er der altid nogle restrisici tilbage. Der kan opstå følgende farer i forbindelse med dette elværktøjs konstruktion og type:
- Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
- Høreskader hvis der ikke anvendes egnet høreværn.
- Sundhedsskader forårsaget af vibrationer i hænder og arme, hvis produktet anvendes i en længere periode eller ikke anvendes og vedligeholdes korrekt.
ADVARSEL!
▶ Dette elværktøj genererer et elektromagnetisk felt under brug. I nogle tilfælde kan dette felt forringe aktive eller passive medicinske implantaters funktion. For at nedsætte risikoen for alvorlige eller dødelige kvæstelser anbefaler vi personer med medicinske implantater at spørge lægen og producenten af det medicinske implantat til råds, før maskinen betjenes.
Sikkerhedsanvisninger for opladere
■ Dette produkt kan bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
Opladeren er kun beregnet til indendørs brug.
■ Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.
OBS!
▶ Denne oplader kan kun oplade fölgende batterier: PAPK 12 A1/PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/PAPK 12 C1/PAPK 12 D1.
Der findes en opdateret liste over kompatible batterier på www.Lidl.de/Akku.
Originalt tilbehør/ekstraudstyr
Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen. Brug af andre indsatsværktøjer eller andet tilbehør end det, der anbefales i betjeningsvejledningen, kan betyde øget fare for personskader.
ADVARSEL!
Brug ikke tilbehør, som ikke er anbefalet af PARKSIDE. Det kan føre til elektrisk stød og brand.
Før ibrugtagning
Opladning af batteripakke
⚠️ FORSIGTIG!
- Træk altid strømstikket ud, før du tager batteripakken ② ud af hurtigopladeren ⑩ eller sætter den i.
BEMARK
▶ Oplad aldrig batteripakken, hvis den omgivende temperatur er under 10 °C eller over 40 °C. Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er mellem 50 % og 80 %. Opbevaringsforholdene skal være kølige og tørre med en omgivende temperatur mellem 0 °C og 50 °C.
♦ Sæt batteripakken ② ind i hurtigopladeren ⑩.
Sæt den genopladelige batteripakke ② ind i produktet.
♦ Sluk hurtigopladeren 10 i mindst 15 minutter mellem opladninger, der foretages lige efter hinanden. Træk stikket ud.
Indsætning/udtagning af batteripakke
Indsætning af batteripakken
Tryk batteripakken ② ind i håndtaget ①, til den klikker på plads.
Udtagning af batteripakken
Tryk på begge knapper til frigørelse ③, og tag batteripakken ② ud.
Kontrol af batteritilstand
Tryk på TÆND-/SLUK-knappen 5 for at kontrollere batteriets tilstand. Tilstanden eller resteffekten vises på følgende måde på batteriniveauindikatoren 4: R∅D/ORANGE/GR∅N = maksimal opladning/effekt R∅D/ORANGE = medium opladning/effekt R∅D = svag opladning - oplad batteriet
Ibrugtagning
Skift af værktøj
Produktet er udstyret med en fuldautomatisk spindellås SPINDLE LOCK
Når motoren er standset, låses drivlinjen, så hurtigspændepatronen ⑦ kan åbnes, ved at den drejes. Når du har sat det ønskede værktøj ind og spændt det fast ved at dreje borepatronen, kan du fortsætte arbejdet med det samme.
Spindellåsen løsnes automatisk, när motoren startes (betjening af TÆND-/SLUK-knappen 5).
Valg af omdrejningsretning
ADVARSEL!
Omskifteren til omdrejningsretningen 6 må kun bruges/justeres, när produktet er i stilstand.
♦ Skift omdrejningsretningen ved at flytte omskifteren ⑥ til højre eller venstre.
Tænd/sluk
Tænd
♦ Tryk på TÆND-/SLUK-knappen ⑤, og hold den inde. LED-arbejdslampen ⑧ lyser, när TÆND/SLUK-knappen ⑤ trykkes lidt eller helt ind. Arbejdslampen gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold.
Sluk
♦ Slip TÆND-/SLUK-knappen ⑤.
Indstilling af omdrejningstal
Du kan trinløst regulere omdrejningstallet, alt efter hvor langt ind du trykker TÆND-/SLUK-knappen 5.
♦ Vælg et lavt trin til små skruer og bløde materialer.
Vælg et højt trin til store skruer og hårde materialer samt til udskruning af skruer.
♦ Tryk let på TÆND-/SLUK-knappen ⑤ for et indstille et lavt omdrejningstal.
Jo kraftigere tryk, desto højere omdrejningstal.
Spindelfiksering
Når der ikke trykkes på TÆND-/SLUK-knappen ⑤, läses hurtigspændepatronen ⑦ fast.
Dette giver mulighed for at skrue skruer i, selvom batteriet er afladet, eller at bruge elværktøjet som skruetrækker.
Indstilling af produkthoved
Du kan indstille hurtigspændepatronen ⑦ i 5 forskellige vinkelpositioner.
Tryk på frigørelsesknappen ⑨, og drej hurtigspændepatronen ⑦ til den ønskede position.
♦ Slip derefter frigørelsesknappen ⑨ igen.
- Kontrollér før ibrugtagning, om hurtigspændepatronen ⑦ er fastlåst i den pågældende vinkelposition.
Der er fare for personskader!
Tips og tricks
Tip! Sådan gør du det rigtigt.
- Kontrollér før arbejdet begyndes, at skruen eller boret er anbragt korrekt, dvs. om den/det er centreret i borepatronen.
♦ Skruebits er mærket med deres mål og form. Hvis du er usikker, skal du altid først kontrollere, om bitten sidder fast i skruehovedet uden slør.
Drejningsmoment
Især mindre skruer og bits kan blive beskadiget, hvis du indstiller drejningsmomentet og/eller omdrejningstallet på maskinen for højt.
Der dannes meget høje drejningsmomenter ved f.eks. sammenskruning af metal ved brug af topnøgletoppe. Vælg et lavt omdrejningstal.
Blød skruning (f.eks. i blødt træ)
♦ Skru med et lavt omdrejningstal for f.eks. at undgå at beskadige træets overflade ved kontakt med skruehovedet af metal. Brug en forsænker.
Sørg altid for følgende, när du borer i træ, metal og andre materialer
Brug et højt omdrejningstal ved bor med små diametre og et lavt omdrejningstal ved bor med store diametre.
Vælg et lavt omdrejningstal til hårde materialer og et højt omdrejningstal til bløde materialer.
Emnet bør så vist muligt fikseres eller fastgøres (hvis muligt) i en opspændingsanordning.
Markér stedet, hvor der skal bores, med en kørner eller et søm. Vælg et lavt omdrejningstal til at starte boringen med.
- Tag det roterende bor ud af borehullet flere gange for at fjerne spåner eller borerester og for at udlufte hullet.
Boring i metal
Brug metalbor (HSS). Du opnår de bedste resultater ved at afkøle boret med skæreolie. Metalbor kan også anvendes til boring i plast. Bor først med et ∅ 3 mm bor, og forhøj til den ønskede borediameter.
Boring i træ
Brug et træbor med centreringsspids, brug et "spiralbor" til dybe huller og et Forstner-bor til store diametre. Små skruer kan skrues direkte ind i blødt træ uden at bore for.
ADVARSEL! FARE FOR PERSONSKADER! Sluk altid produktet før arbejdet, og tag batteriet ud.
Produktet er vedligeholdelsesfrit.
■ Produktet skal altid være rent, tørt og uden olie eller smørefedt.
■ Der må ikke komme væske ind i produktet.
Brug en tør klud til rengøring af huset. Brug aldrig benzin, opløsningsmidler eller rense-midler, som angriber plast.
Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er på mellem 50 % og 80 %. Det optimale opbevaringsklima er køligt og tørt.
BEMARK
Produktet og emballagen kan genbruges, er underlagt et udvidet producentansvar og indsamles sorteret.
Smid ikke elværktøj ud sammen med husholdningsaffaldet!
Det viste symbol med den overstregede affaldscontainer på hjul viser, at dette produkt er underlagt direktivet 2012/19/EU. Dette direktiv angiver, at produktet ikke må bortskaffes sammen med det normale husholdnings affald, när dets brugstid er omme, men skal afleveres på specielle indsamlingssteder, genbrugspladser eller affaldsvirksomheder.
Denne bortskaffelse er gratis for dig. Skån miljøet, og bortskaf produktet korrekt.
Fjern de gamle batterier fra produktet, hvis det kan ske uden at ødelægge produktet, og aflever dem til separat indsamling, før det udtjente produkt bortskaffes. Ved indbyggede genopladelige batterier skal der gøres opmærksom på ved bortskaffelsen, at produktet indeholder et genopladeligt batteri.
Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.
Smid ikke batterier ud sammen med husholdningsaffald!
Defekte eller kasserede batterier skal genanvendes i henhold til direktiv
2006/66/EC. Batterier/genopladelige batterier skal behandles som specialaffald og skal derfor bortskaffes miljøvenligt på de relevante steder (forhandlere, specialforretninger, offentlige myndigheder, kommercielle affaldsvirksomheder). Batterier/genopladelige batterier kan indeholde giftige tungmetaller.
Bortskaf derfor ikke batterier/genopladelige batterier sammen med husholdnings affaldet, men aflever dem til separat indsamling. Aflever kun batterier/genopladede batterier, när de er afladet.
Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser.
Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballeringsmaterialer, og aflevér dem sorteret til bortskaffelse.
Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning:
1-7: Plast, 20-22: Papir og pap, 80-98: Kompositmaterialer.
Garanti for KompernassHandels GmbH
Kære kunde
På dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.
Garantibetingelser
Garantiperioden begynder på købsdatoen. Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet.
Hvis der inden for tre år fra dette produkts købsdato opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitteringen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.
Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti-periode.
På batteripakker i X 12 V og X 20 V Team-serien får du 3 års garanti fra købsdatoen.
Garantiperiode og juridiske mangelkrav
Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når ga- rantiperioden er udløbet, er reparation af skader betalingspligtig.
Garantiens omfang
Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.
Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas.
Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.
Garantiperioden gælder ikke ved
■ Normalt forbrug af batteriets kapacitet
■ Erhvervsmæssig anvendelse af produktet
■ Beskadigelser eller ændringer på produktet udført af kunden
■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl
■ Skader som følge af naturkatastrofer
Afvikling af garantisager
For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:
Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (IAN) 391297_2201 klar som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til venstre) eller som klæbemærke på bag- eller undersiden af produktet.
Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.
På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware.
Med denne QR-kode kommer du direkte til Lidl-servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 391297_2201.
ADVARSEL!
Få produktet repareret hos et serviceværksted eller af en elektriker og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares.
▶ Lad altid producenten af produktet eller dennes kundeservice udskifte stikket eller ledningen. Derved garanteres det, at produktets sikkerhed bevares.
BEMARK
E-Mail: kompernass@lidl.dk
IAN 391297_2201
Importør
Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
* Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Anvendte harmoniserede standarder
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2018
EN IEC 55014-2:2021
EN IEC 63000:2018
Type/produktbetegnelse: Batteridrevet vinkelbore-/skruemaskine 12 V PWBSA 12 A1
Produktionsår: 06–2022
Serienummer: IAN 391297_2201
Bochum, 28.03.2022
- Kvalitetschef -
Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.
Bestilling af reservebatteri
Hvis du vil bestille et reservebatteri til produktet, kan du gøre det på internettet på www.kompernass.com eller pr. telefon.
Denne artikel kan være udsolgt i løbet af kort tid på grund af den begrænsede lagerbeholdning.
BEMARK
▶ I nogle lande kan bestilling af reservedele ikke foretages online. Kontakt i så fald vores service-hotline.
Telefonisk bestilling
Service Danmark Tel.: 32 710005
For at sikre hurtig behandling af din bestilling bedes du have produktets artikelnummer (IAN 391297_2201) inden for rækkevidde ved forespørgsler. Artikelnummeret kan findes på typeskiltet eller på titelbladet i denne vejledning.
Indice
Introduzione....132
Uso conforme 132
Dotazione 132
