| Producttype | Accuboormachine met hoekkop |
| Merk | Parkside |
| Model | PWBSA 12 A1 |
| Nominale spanning | 12 V (gelijkstroom) |
| Accutype | Lithium-ion |
| Accucapaciteit | 2 Ah (24 Wh) |
| Onbelast toerental | 0–1300 min⁻¹ |
| Max. koppel (hard/zacht) | 11 Nm / 3 Nm |
| Boorhoudercapaciteit | ∅ max. 10 mm |
| Max. boordiameter (staal) | 10 mm |
| Max. boordiameter (hout) | 10 mm |
| Max. schroefdiameter | 6 mm |
| Aantal hoekstanden | 5 standen |
| Functies | Boren, schroeven, draairichtingschakelaar, variabele snelheid, spindelvergrendeling |
| Werkverlichting | Ingebouwde LED |
| Laadniveau-indicator | LED (rood/oranje/groen) |
| Geluidsdrukniveau | 75,3 dB(A) |
| Geluidsvermogensniveau | 86,3 dB(A) |
| Trilling (metaalboren) | 3,96 m/s² |
| Laadtemperatuur | 10 °C tot 40 °C |
| Opslagtemperatuur | 0 °C tot 50 °C |
| Onderhoud | Reinigen met een droge doek, geen olie of vet |
| Reserveonderdelen | Accu, lader, schakelaar verkrijgbaar via klantenservice |
Veelgestelde vragen - PWBSA 12 A1 PARKSIDE
Gebruikersvragen over PWBSA 12 A1 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding PWBSA 12 A1 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PWBSA 12 A1 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PWBSA 12 A1 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
PL
AKUMULATOROWA WIERTARKO- WKRETARKA KĄTOWA 12 V
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
CZ
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 45
Gebruik in overeenstemming met bestemming 46
Onderdelen 46
Inhoud van het pakket 46
Algemene veiligheidsvoorschriften voor elektrische gereedschappen ....47
- Veiligheid op de werkplek 48
- Elektrische veiligheid 48
- Veiligheid van personen 48
- Gebruik en behandeling van het elektrische gereedschap 49
- Gebruik en behandeling van het accugereedschap 49
- Service 50
Veiligheidsvoorschriften voor boormachines 50
Apparaatspecifieke veiligheidsvoorschriften 51
Veiligheidsvoorschriften voor opladers....51
Originele accessoires/hulpstukken 52
Vóór de ingebruikname .... 5 2
Accupack opladen 52
Accupack in het apparaat plaatsen/uit het apparaat nemen 52
Status van de accu controleren 52
Ingebruikname 52
Gereedschappen verwisselen 52
Draairichting selecteren 52
In-/uitschakelen 5
Toerental instellen 53
Asvergrendeling 53
Apparaatkop verstellen 53
Tips en trucs 53
Onderhoud en reiniging 54
Afvoeren 54
Garantie van Kompernaß Handels GmbH....5 5
Service 56
Importeur....56
Originele conformiteitsverklaring 57
Vervangende accu bestellen .... 5 8

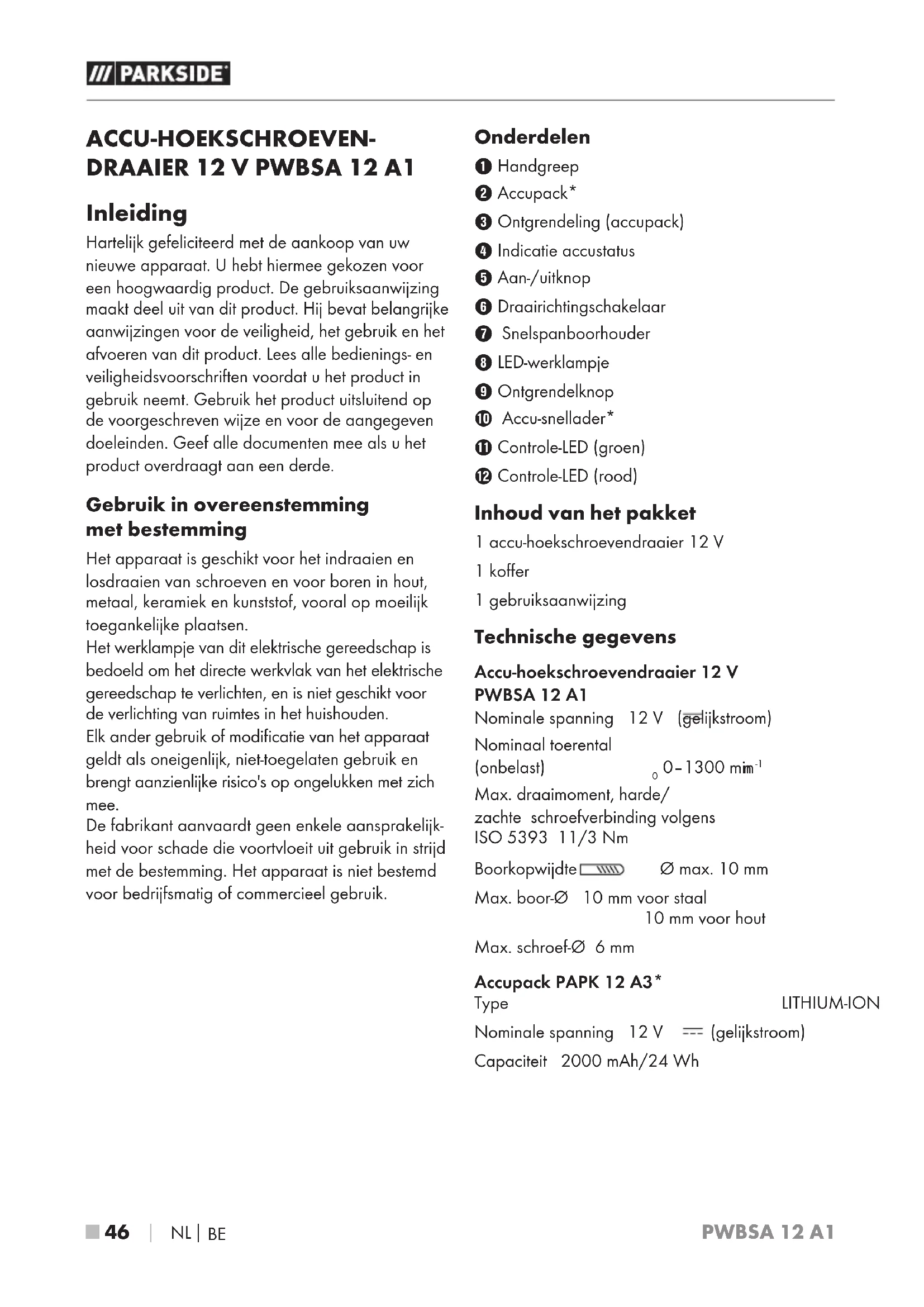

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Hij bevat belangrijke aanwijzingen voor de veiligheid, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.
Gebruik in overeenstemming met bestemming
Het apparaat is geschikt voor het indraaien en losdraaien van schroeven en voor boren in hout, metaal, keramiek en kunststof, vooral op moeilijk toegankelijke plaatsen.
Het werklampje van dit elektrische gereedschap is bedoeld om het directe werkvlak van het elektrische gereedschap te verlichten, en is niet geschikt voor de verlichting van ruimtes in het huishouden.
Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, niet-toegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee.
De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik.
Onderdelen
① Handgreep
② Accupack*
③ Ontgrendeling (accupack)
4 Indicatie accustatus
⑤ Aan-/uitknop
6 Draairichtingschakelaar
⑦ Snelspanboorhouder
8 LED-werklampje
9 Ontgrendelknop
10 Accu-snellader*
⑪ Controle-LED (groen)
12 Controle-LED (rood)
Inhoud van het pakket
1 accu-hoekschroevendraaier 12 V
1 koffer
1 gebruiksaanwijzing
Technische gegevens
Accu-hoekschroevendraaier 12 V PWBSA 12 A1
Nominale spanning 12 V (gelijkstroom)
Nominaal toerental
(onbelast) 0-1300 mm ^-1
Max. draaimoment, harde/
zachte schroefverbinding volgens
ISO 5393 11/3 Nm
Boorkopwijdte ∅ max. 10 mm
Max. boor-∅ 10 mm voor staal
10 mm voor hout
Max. schroef-∅ 6 mm
Nominale spanning 12 V --- (gelijkstroom)
Capaciteit 2000 mAh/24 Wh
Accu-snellader PLGK 12 A2\*
INGANG/Input
Nominale stroom 220-240 V \~, 50-60 Hz (wisselstroom)
Nominaal vermogen 50 W
Zekering (intern) 2 A
UITGANG/Output
Nominale spanning 12 V (gelijkstroom)
Nominale stroom 2400 mA
Oplaadduur ca. 60 min
Beschermingsklasse
回 (dubbel geïsoleerd)
* DE ACCU EN DE OPLADER ZIJN NIET MEEGELEVERD
Geluidsemissiewaarden
Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap op de plaats van de gebruiker bedraagt typisch:
Geluidsdrukniveau
$$ _ {p A} = 7 5, 3 \mathrm{dB(A)} $$
Onzekerheid
$$ _ {p A} = 5 \mathrm{dB} $$
Geluidsvermogensniveau
Draag gehoorbescherming!
Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841:
Boren in metaal
$$ a _ {h, D} = 3, 9 6 \mathrm{m} / \mathrm{s} ^ {2} $$
Onzekerheid
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
OPMERKING
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.
⚠ WAARSCHUWING!
De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt.
▶ Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).
Algemene veiligheidsvoorschriften voor elektrische gereedschappen
⚠ WAARSCHUWING!
Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet-naleven van de volgende aanwijzingen rische schokken, brand en/of ernstig oorzaken.
Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.
De in de veiligheidsvoorschriften gebruikte term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).
1. Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap geeft vonken af, die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het elektrische gereedschap kunnen verliezen.
2. Elektrische veiligheid
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het snoer niet voor oneigenlijke doeleinden, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
3. Veiligheid van personen
a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Daag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uitknop houdt of als u een reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, kunnen letsel veroorzaken.
e) Voorkom een abnormale lichamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Op die manier kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.
g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.
h) Laat u niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaam handelen kan in een fractie van een seconde tot ernstig letsel leiden.
4. Gebruik en behandeling van het elektrische gereedschap
a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties niet mogelijk.
5. Gebruik en behandeling van het accugereedschap
a) Laad de accu's uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt.
b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben.
f) Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130 °C (265 °F) kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.
VOORZICHTIG! EXPLOSIEGEVAAR!
Laad niet-oplaadbare accu's nooit op.
Bescherm de accu
tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
6. Service
a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klanten-service.
Veiligheidsvoorschriften voor boormachines
Veiligheidsvoorschriften voor alle werkzaamheden
Draaggehoorbescherming.
De inwerking van geluid kan gehoorverliesveroorzaken.
Pak het elektrische gereedschap vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het hulpstuk of de schroeven verborgen elektriciteitsleidingen kunnen raken. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok veroorzaken.
een stofmasker.
Veiligheidsvoorschriften bij gebruik van lange boren
■ Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegestane toerental. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.
■ Begin altijd met een laag toerental te boren, terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.
■ Oefen geen overmatige druk uit en oefen alleen druk uit in de lengterichting van de boor. Boren kunnen verbuigen en daardoor breken of tot een verlies van de controle leiden en letsel veroorzaken.
Apparaatspecifieke veiligheids- voorschriften
▶ Bewerking van schadelijke/giftige stoffen houdt een gevaar in voor de gezondheid van degene die de machine bedient of personen die zich in de buurt bevinden.
■ LET OP: LEIDINGEN! GEVAAR!
Controleer eerst de aanwezigheid van stroom-, gas- of waterleidingen, voordat u met het elektrische gereedschap begint te werken. Controleer dit zo nodig met een leidingzoeker, voordat u in een muur gaat boren of beitelen.
■ Vang zo nodig stof op, bijvoorbeeld met een stofzuiger.
Overige risico's
Ook wanneer u dit elektrische gereedschap volgens de voorschriften bedient, blijven er altijd risico's bestaan. De volgende gevaren kunnen samenhangend met de constructie en uitvoering van dit elektrische gereedschap optreden:
- Longschade, als u geen geschikt stofmasker draagt.
- Gehoorschade, als er geen passende gehoorbescherming wordt gedragen.
- Gezondheidsschade als gevolg van hand-arm-trillingen, als het apparaat gedurende langere tijd wordt gebruikt of wanneer het niet volgens de voorschriften wordt bediend en onderhouden.
WAARSCHUWING!
- Dit elektrische gereedschap genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden. Om het gevaar voor ernstig of fataal letsel te verminderen, adviseren wij personen met medische implantaten om hun arts en de fabrikant van het medische implantaat te raadplegen alvorens het apparaat te bedienen.
Veiligheidsvoorschriften voor opladers
■ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.
De oplader is alleen geschikt voor gebruik binnenshuis.
■ Wanneer het snoer van dit apparaat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.
LET OP!
▶ Met deze oplader kunnen alleen de volgende accu's worden opgeladen: PAPK 12 A1/PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/PAPK 12 C1/PAPK 12 D1.
▶ Een actuele lijst met compatibele accu's is te vinden op www.Lidl.de/Akku.
Originele accessoires/hulpstukken
- Gebruik uitsluitend in de gebruiksaanwijzing aangegeven accessoires en hulpstukken. Het gebruik van andere accessoires dan aanbevolen in de gebruiksaanwijzing kan letselgevaar inhouden.
WAARSCHUWING!
- Gebruik geen accessoires die niet door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg hebben.
Vóór de ingebruikname
Accupack opladen
VOORZICHTIG!
▶ Trek altijd de stekker uit het stopcontact voordat u het accupack ② uit de accu-snellader ⑩ haalt resp. in de accu-snellader plaatst.
OPMERKING
▶ Laad het accupack nooit op als de omgevingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C.
◆ Plaats het accupack ② in de snellader ⑩.
♦ Steek de stekker in het stopcontact. De controle-LED 12 brandt rood.
De groene controle-LED ⑪ geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik.
♦ Schuif het accupack ② in het apparaat.
Schakel de snellader 10 tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daarvoor de stekker uit het stopcontact.
Accupack in het apparaat plaatsen/uit het apparaat nemen
Accupack plaatsen
Klik het accupack ② vast in de handgreep ①.
Accupack uit het apparaat halen
Druk op de beide ontgrendelingsknoppen ③ en haal het accupack ② uit het apparaat.
Status van de accu controleren
Druk voor controle van de accustatus op de aan-/uitknop 5. De toestand of resterende capaciteit wordt als volgt door de indicatie accustatus 4 aangegeven: ROOD/ORANJE/GROEN = maximale lading/ capaciteit ROOD/ORANJE = middelhoge lading/ capaciteit ROOD = zwakke lading - accu opladen
Ingebruikname
Gereedschappen verwisselen
Het apparaat is voorzien van een volledig automatische asvergrendeling SPINDLE LOCK
Bij een stilstaande motor wordt de aandrijfas vergrendeld, zodat de snelspanboorhouder ⑦ door draaien ⬇ kan worden geopend. Nadat u het gewenste hulpstuk hebt ingezet en door het draaien van de boorhouder ⬇ hebt vastgezet, kunt u onmiddellijk weer verder werken.
De asvergrendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop 5).
Draairichting selecteren
WAARSCHUWING!
Bedien/verzet de draairichtingschakelaar 6 alleen wanneer het apparaat stilstaat.
Kies de draairichting door de draairichtingschakelaar ⑥ naar rechts resp. naar links te duwen.
In-/uitschakelen
Inschakelen
Druk op de aan-/uitknop ⑤ en houd deze ingedrukt. Het LED-werklampje ⑧ brandt bij een gedeeltelijk of volledig ingedrukte aan-/uitknop ⑤. Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.
Uitschakelen
♦ Laat de aan-/uitknop 5 los.
Toerental instellen
Het toerental kan traploos worden geregeld door de aan-/uitknop ⑤ verder of minder ver in te drukken.
Kies een lager toerental voor kleine schroeven resp. zachte materialen.
Kies een hoger toerental voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven.
Druk de aan-/uitknop ⑤ licht in om een laag toerental te bereiken.
Met toenemende druk wordt het toerental hoger.
Asvergrendeling
Als de aan-/uitknop ⑤ niet wordt ingedrukt, wordt de snelspanboorhouder ⑦ vergrendeld.
Dat maakt het indraaien van schroeven mogelijk, ook als de accu ontladen is resp. bij gebruik van het elektrische gereedschap als schroevendraaier.
Apparaatkop verstellen
U kunt de snelspanboorhouder ⑦ in 5 verschillende hoekposities verstellen.
Druk op de ontgrendelknop ⑨ en draai de snelspanboorhouder ⑦ naar de gewenste positie.
- Laat daarna de ontgrendelknop ⑨ weer los.
- Controleer voor de ingebruikname of de snelspanboorhouder ⑦ in de betreffende hoekpositie is vergrendeld. Er bestaat letselgevaar!
Tips en trucs
- Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd.
- Maat en type zijn op de schroefbits aangegeven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past.
Draaimoment
- Kleinere schroeven en bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental gebruikt.
Harde schroefverbinding (in metaal)
- Bijzonder hoge draaimomenten ontstaan bijv. bij metalen schroefverbindingen met gebruik van copsleutelhulpstukken. Kies een laag toerental.
Zachte schroefverbinding (bijv. in zacht hout)
♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor.
Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten in acht
- Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental.
Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental.
◆ Zet het werkstuk indien mogelijk vast in een spansysteem.
◆ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental.
♦ Trek de draaiende boor regelmatig uit het boorgat om spanen of zaagsel te verwijderen en de boor te koelen.
Boren in metaal
Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met snijolie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van ∅ 3 mm en ga daarna door tot de gewenste boordiameter is bereikt.
Boren in hout
Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden ingeschroefd.
Onderhoud en reiniging
WAARSCHUWING!LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaat uitvoert, eerst het apparaat uit en verwijder de accu.
Het apparaat is onderhoudsvrij.
■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.
■ Er mogen geen vloeistoffen in het apparaat terechtkomen.
■ Gebruik voor het schoonmaken van de behuizing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.
OPMERKING
▶ Niet-vermelde vervangingsonderdelen (zoals accu, schakelaars) kunt u bestellen via onze service-hotline.
Afvoeren
Deponeer elektrisch gereedschap niet bij het huisvuil!
Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.
Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.
Verwijder de oude batterijen of accu's indien dit mogelijk is zonder het oude apparaat te vernietigen, voordat u het oude apparaat inlevert om het af te voeren en lever ze gescheiden in. Bij vast ingebouwde accu's moet er bij het afvoeren op worden gewezen dat het product een accu bevat.
Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.
Deponeer accu's niet bij het huisvuil!
Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Batterijen/accu's moeten als gevaarlijk afval worden behandeld en moeten daarom worden ingeleverd bij een bevoegde organisatie (winkel, vakhandel, openbaar afvalpunt, commercieel afvalverwerkingsbedrijf). Batterijen/accu's kunnen giftige zware metalen bevatten.
Deponeer batterijen/accu's daarom niet bij het huisvuil, maar lever ze gescheiden in. Lever batterijen/accu's uitsluitend in ontladen toestand in.
De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.
Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpak- kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.
Garantie van KompernaßHandelsGmbH
Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.
Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.
Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.
U hebt op de accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3 jaar garantie vanaf de aankoopdatum.
Garantieperiode en wettelijke aanspraken bij gebreken
De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.
De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.
Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.
Garantieperiode geldt niet bij
■ normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
■ schade door natuurrampen
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:
■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 391297_2201 als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.
Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.
■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.
Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installatiesoftware downloaden.
Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 391297_2201 de gebruiksaanwijzing openen.
WAARSCHUWING!
▶ Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
▶ Laat de stekker of het netsnoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
OPMERKING
▶ Niet-vermelde vervangingsonderdelen (zoals accu, schakelaars of vasthoudbeugel) kunt u bestellen via onze service-hotline.
Service
NL ServiceNederland Tel.: 0800 0249630 E-Mail: kompernass@idl.nl
BE ServiceBelgië Tel.: 0800 12089 E-Mail: kompernass@lidl.be IAN 391297_2201
Importeur
Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.
Originele conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn
(2006/42/EC)
Elektromagnetische compatibiliteit
(2014/30/EU)
RoHS-richtlijn
(2011/65/EU)*
(2015/863/EU)
* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2018
EN IEC 55014-2:2021
EN IEC 63000:2018
Type/apparaatbeschrijving: Accu-hoekschroevendraaier 12 V PWBSA 12 A1
Productiejaar: 06-2022
Serienummer: IAN 391297_2201
Bochum, 28-03-2022
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
Vervangende accu bestellen
Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig online via www.kompernass.com of telefonisch afhandelen. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.
OPMERKING
In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de servicehelpdesk.
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 391297_2201) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.
