PWBSA 12 A1 - Vrtačka PARKSIDE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PWBSA 12 A1 PARKSIDE ve formátu PDF.
| Typ výrobku | Akumulátorová úhlová vrtačka |
| Značka | Parkside |
| Model | PWBSA 12 A1 |
| Jmenovité napětí | 12 V (stejnosměrný proud) |
| Typ baterie | Lithium-iontová |
| Kapacita baterie | 2 Ah (24 Wh) |
| Otáčky naprázdno | 0–1300 min⁻¹ |
| Max. točivý moment (tvrdý/měkký) | 11 Nm / 3 Nm |
| Kapacita sklíčidla | ∅ max. 10 mm |
| Max. průměr vrtání (ocel) | 10 mm |
| Max. průměr vrtání (dřevo) | 10 mm |
| Max. průměr šroubů | 6 mm |
| Počet úhlových poloh | 5 poloh |
| Funkce | Vrtání, šroubování, přepínač směru, proměnná rychlost, blokování vřetena |
| Pracovní osvětlení | Integrovaná LED |
| Indikátor stavu nabití | LED (červená/oranžová/zelená) |
| Hladina akustického tlaku | 75,3 dB(A) |
| Hladina akustického výkonu | 86,3 dB(A) |
| Vibrace (vrtání kovu) | 3,96 m/s² |
| Teplota nabíjení | 10 °C až 40 °C |
| Teplota skladování | 0 °C až 50 °C |
| Údržba | Čistěte suchým hadříkem, bez oleje a tuku |
| Náhradní díly | Baterie, nabíječka, vypínač k dispozici prostřednictvím servisu |
Často kladené otázky - PWBSA 12 A1 PARKSIDE
Dotazy uživatelů ohledně PWBSA 12 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod PWBSA 12 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PWBSA 12 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PWBSA 12 A1 PARKSIDE
Překlad originálního provozního návodu
SK
AKUMULÁTOROVÝ UHLOVÝ VŘTACÍ SKRUTKOVAČ 12 V
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
PL
CZ Překlad originálního provozního návodu Strana 59
Použití v souladu s určením 60
Vybavení 60
Rozsah dodávky 60
Technické údaje 60
Obecné bezpečnostní pokyny pro elektrická nářadí .....6 1
-
Bezpečnost na pracovišti 62
-
Elektrická bezpečnost....62
-
Bezpečnost osob 62
-
Použití a údržba elektrického nářadí .....63
-
Použití akumulátorového nářadí a nakládání s ním ....63
-
Servis 64
Bezpečnostní pokyny pro vrtačky 64
Bezpečnostní pokyny specifické pro přístroj....65
Bezpečnostní pokyny pro nabíječky 65
Originální příslušenství/přídavná zařizení 66
Před uvedením do provozu 66
Nabíjení akumulátoru 66
Vložení akumulátoru do přístroje/jeho vyjmutí z přístroje ....66
Kontrola stavu akumulátoru 66
Uvedení do provozu....66
Výměna nástroje 66
Výběr směru otáčení 66
Zapnutí/vypnutí 67
Nastavení otáček 67
Aretace vřetena 67
Přestavení hlavy přístroje 67
Tipy a triky 67
Údržba a čištění 68
Likvidace 68
Záruka společnosti Kompernass Handels GmbH 69
Servis 70
Dovozce....70
Originální prohlášení o shodě 71
Objednání náhradního akumulátoru 72
Telefonická objednávka 72

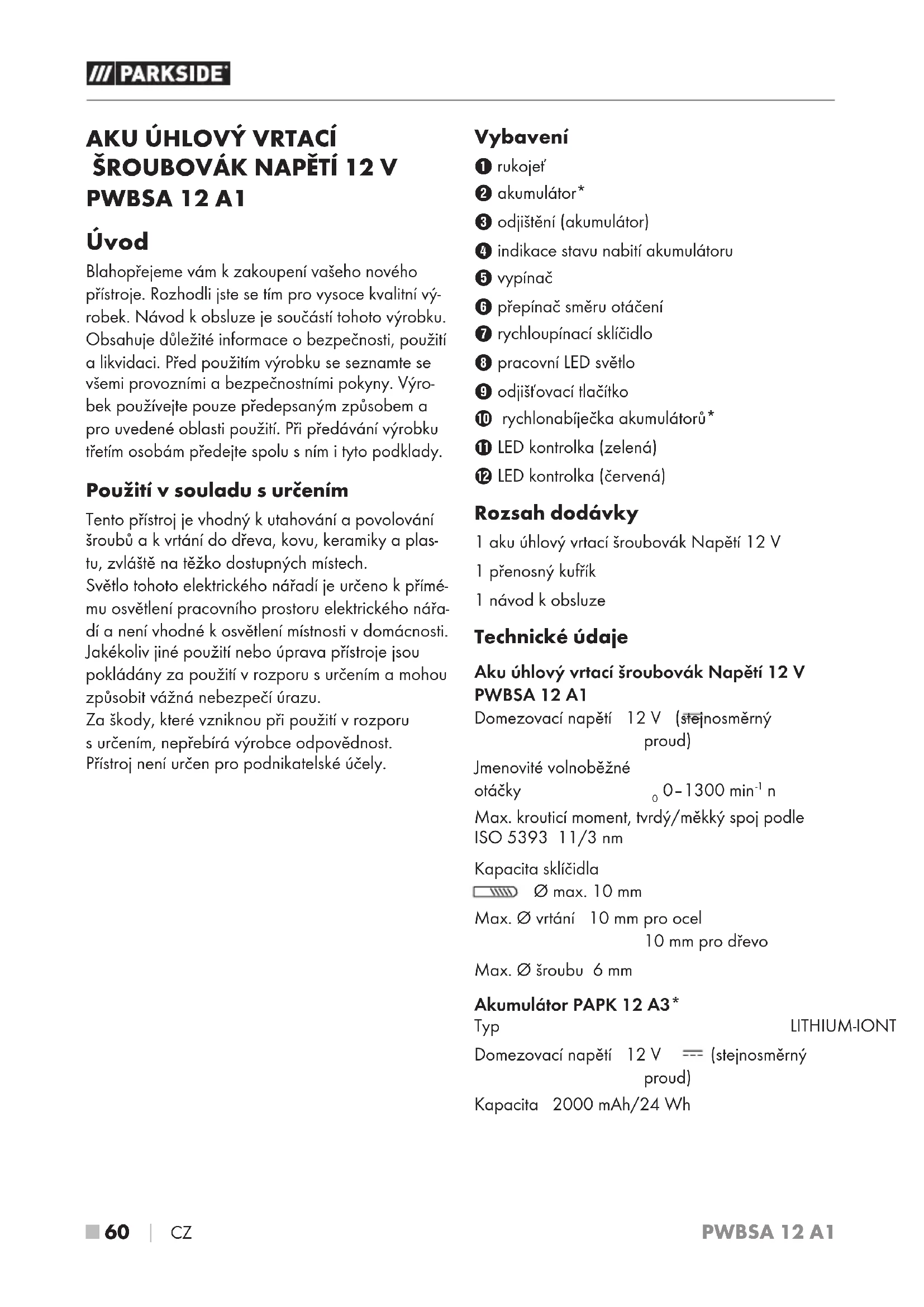

AKU ÚHLOVÝ VRTACÍ ŠROUBOVÁK NAPĚTÍ 12 V PWBSA 12 A1
Úvod
Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.
Použití v souladu s určením
Tento přístroj je vhodný k utahování a povolování šroubů a k vrtání do dřeva, kovu, keramiky a plastu, zvláště na těžko dostupných místech.
Světlo tohoto elektrického nářadí je určeno k přímému osvětlení pracovního prostoru elektrického nářadí a není vhodné k osvětlení místnosti v domácnosti. Jakékoliv jiné použití nebo úprava přístroje jsou pokládány za použití v rozporu s určením a mohou způsobit vážná nebezpečí úrazu.
Za škody, které vzniknou při použití v rozporu s určením, nepřebírá výrobce odpovědnost. Přístroj není určen pro podnikatelské účely.
Vybavení
① rukojef'
② akumulátor*
③ odjištění (akumulátor)
④ indikace stavu nabití akumulátoru
5 vypínač
6 přepínač směru otáčení
⑦ rychloupínací sklíčidlo
8 pracovní LED světlo
9 odjišťovací tlačítko
10 rychlonabíječka akumulátorů*
⑪ LED kontrolka (zelená)
12 LED kontrolka (červená)
Rozsah dodávky
1 aku úhlový vrtací šroubovák Napětí 12 V
1 prénosný kufřík
1 návod k obsluze
Technické údaje
Aku úhlový vrtací šroubovák Napětí 12 V PWBSA 12 A1
Domezovací napětí 12 V (stejnosměrný proud)
Jmenovité volnoběžné
otáčky _0 0-1300 min ^-1 n
Max. krouticí moment, tvrdý/měkký spoj podle ISO 5393 11/3 nm
Kapacita sklíčidla
∅ max. 10 mm
Max. ∅ vrtání 10 mm pro ocel
10 mm pro dřevo
Max. ∅ šroubu 6 mm
Akumulátor PAPK 12 A3\*
Typ
LITHIUM-IONT
Domezovací napětí 12 V === (stejnosměrný proud)
Kapacita 2000 mAh/24 Wh
Rychlonabíječka akumulátorů PLGK 12 A2\*
VSTUP/Input
Domezovací proud 220–240 V \~, 50–60 Hz (střídavý proud)
Jmenovitý příkon 50 W
Pojistka (vnitřní) 2 A
VÝSTUP/Output
Domezovací napětí 12 V (stejnosměrný proud)
Domezovací proud 2400 mA
Doba nabíjení cca 60 min
Třída ochrany: II /
回 (dvojitá izolace)
* AKUMULÁTOR A NABÍJEČKA NEJSOU SOUČÁSTÍ DODÁVKY
Hodnoty emise hluku
Naměřená hodnota hluku stanovená dle EN 62841. Hodnocená hladina hluku A elektrického nářadí na pracovišti uživatele je typicky:
Hladina akustického tlaku L _pA = 75,3 dB (A)
Nejistota: _pA = 5 dB
Používejte ochranu sluchu!
Celkové hodnoty vibrací (součet vektorů tří směrů) stanoveny v souladu s EN 62841:
Vrtání do kovu a_h,D=3,96 m/s^2
Nejistota K = 1,5 m/s ^4
UPOZORNĚNÍ
Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nástrojem.
Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku lze rovněž použít k předběžnému posouzení zatížení.
⚠️ VÝSTRAHA!
Emise vibrací a hluku se mohou během sku- tečného používání elektrického nářadí lišit od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván.
▶ Snažte se udržovat zatížení co nejnižší. Příkladem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nástrojem a omezení doby práce s nástrojem. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).
Obecné bezpečnostní pokyny pro elektrická nářadí
⚠️ VÝSTRAHA!
▶
K
K
Přečtěte si veškeré bezpečnostní pokyny, instrukce, ilustrace a technická data, jimiž je toto elektrické nářadí opatřeno. Zanedbání dodržování následujících bezpečnostních čení a pokynů může vést k úrazu elekroudem, k požáru a/nebo těžkým
Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (se síťovým kabelem) a na elektrická nářadí napájená akumulátorem (bez síťového kabelu).
1. Bezpečnost na pracovišti
a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy jej používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad elektrickým nářadím.
2. Elektrická bezpečnost
a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, např. trubek, topení, sporáků a chladniček. Je-li vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrické nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického nářadí se zvyšuje riziko úrazu elektrickým proudem.
d) Připojovací vedení nepoužívejte v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Připojovací vedení udržujte v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozená nebo zapletená připojovací vedení zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze taková prodlužovací vedení, jež jsou schválena i pro venkovní použití. Používáním prodlužovacího vedení vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Bud'te neustále pozorní, sledujte své počínání a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Něste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na spínači, nebo pokud do sítě zapojíte již zapnuté elektrické nářadí, může dojít k úrazu.
d) Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází v otáčející se části elektrického nářadí, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyce- ny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, potom se taková zařízení musejí připojit a správně použít. Použitím odsávání prachu se může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečnosti při nedodržování bezpečnostních předpisů pro elektrická nářadí, i když jste s elektrickým nářadím po několikanásobném použití obeznámeni. Nepozorná manipulace může během zlomku sekundy způsobit vážná zranění.
4. Použití a údržba elektrického nářadí
a) Elektrické nářadí nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož vypínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Pred nastavováním přístroje, výměnou dílů výměnného nástroje nebo odložením elektrického nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí uchovávejte mimo dosah dětí. Nedovolte používat elektrické nářadí osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.
e) Údržbu elektrických nářadí a výměnného nástroje vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda nejsou sevřené, zda nejsou některé součásti rozbité nebo natolik poškozené, že by funkčnost elektrického nářadí byla omezena. Poškozené části elektrického nářadí nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými reznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.
h) Udržujte rukojeti a plochy rukojetí suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a plochy rukojetí neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí v neočekávaných situacích.
5. Použití akumulátorového nářadí a nakládání s ním
a) Akumulátory nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý typ akumulátorů, hrozí nebezpečí vzniku požáru, je-li používána s jinými akumulátory.
b) S elektrickým nářadím používejte jen akumulátory pro ně určené. Používání jiných akumulátorů může způsobit zranění a požár.
c) Nepoužívaný akumulátor udržujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.
d) Při nesprávném použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s kapalinou baterie. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina unikající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor. Poškozené nebo upravené akumulátory mohou reagovat nepředvídatelně a způsobit požár, výbuch nebo zranění.
f) Akumulátor nevystavujte ohni nebo príliš vysokým teplotám. Oheň nebo teploty nad 130 °C (265 °F) mohou způsobit výbuch.
g) Dodržujte všechny pokyny k nabíjení a akumulátor nebo akumulátorový nástroj nikdy nenabíjejte mimo teplotní rozsah uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot může vést ke zničení akumulátoru a zvýšit nebezpečí požáru.
OPATRNĚ! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny k nabíjení.
Chraňte akumulátor před horkem, např. také před dlouhodobým slunečním zářením, ohněm, vodou a vlhkostí.
Hrozí nebezpečí výbuchu.
6. Servis
a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte pouze originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí. b) Nikdy neprovádějte údržbu u poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět jen výrobce nebo autorizovaný zákaznický servis.
Bezpečnostní pokyny pro vrtačky
Bezpečnostní pokyny pro všechny práce
Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu.
Při práci, u které by mohlo dojít ke kontaktu výměnného nástroje nebo šroubů se skrytým elektrickým vedením, držte elektrické nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může prénést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem.
Noste ochrannou masku proti prachu.
Bezpečnostní pokyny při použití dlouhých vrtáků
V žádném případě nepracujte s vyšší rychlostí, než je maximálně povolená rychlost vrtáku. Při vyšších otáčkách se může vrták snadno ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění.
■ S vrtáním začněte vždy při nízkých otáčkách, jakmile má vrták kontakt s obrobkem. Při vyšších otáčkách se může vrták snadno ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění.
■ Nevyvíjejte nadměrný tlak, tlak musí působit pouze v podélném směru k vrtáku. Vrtáky se mohou ohnout a zlomit nebo mohou mít za následek ztrátu kontroly a způsobit zranění.
Bezpečnostní pokyny specifické pro prístroj
VÝSTRAHA! TOXICKÝ PRACH!
Zpracování škodlivého/jedovatého prachu představuje zdravotní riziko pro obslužný personál i pro osoby, které se zdržují poblíž.
■ POZOR, VEDENÍ! NEBEZPEČÍ!
Ujistěte se, že při práci s elektrickým nářadím nenarazíte na rozvody elektriny, plynu nebo vody. Dříve než začnete vrtat do zdi nebo do ní dělat drážky, proved'te případně kontrolu hledačem vedení.
■ Zachytte veškerý příp. nahromaděný prach např. vysavačem.
Zbytková rizika
I když toto elektrické nářadí správně obsluhujete, vždy zůstanou zbytková rizika. Následující nebezpečí mohou vzniknout v souvislosti s konstrukcí a provedením tohoto elektrického nástroje:
- Poškození plic, pokud nepoužíváte vhodnou protiprachovou masku.
- Poškození sluchu, pokud nepoužíváte vhodnou ochranu sluchu.
- Újmy na zdraví v důsledku vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není řádně provozován a udržován.
VÝSTRAHA!
Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole za určitých okolností může omezit aktivní nebo pasivní lékařské implantáty. Ke snížení rizika vážných či smrtelných zranění doporučujeme osobám s lékařskými implantáty poradit se svým lékařem a výrobcem lékařských implantátů ještě před obsluhou stroje.
Bezpečnostní pokyny pro nabíječky
■ Děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou tento přístroj používat pouze tehdy, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a porozuměly z toho vyplývajícímu nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách.
■ Pokud se napájecí kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím.
POZOR!
▶ Tato nabíječka může nabíjet pouze následující akumulátory: PAPK 12 A1/PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/PAPK 12 B3/PAPK 12 C1/PAPK 12 D1.
▶ Aktuální seznam kompatibility akumulátorů naleznete na adrese www.Lidl.de/Akku.
Originální příslušenství/přídavná zařízení
Používejte výhradně příslušenství a přídavná zařízení, která jsou uvedena v návodu k použití. Používání jiných výměnných nástrojů nebo jiného příslušenství, než je uvedeno v návodu k obsluze, pro vás může znamenat nebezpečí úrazu.
VÝSTRAHA!
Nepoužívejte příslušenství, které nebylo doporučeno firmou PARKSIDE. To může vést k úrazu elektrickým proudem a požáru.
Před uvedením do provozu
Nabíjení akumulátoru
OPATRNĚ!
▶ Než akumulátor ② vytáhnete z rychlonabíječky ⑩, resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě.
UPOZORNĚNÍ
- Akumulátor nikdy nenabíjejte, je-li okolní teplota nižší než 10 °C nebo vyšší než 40 °C. Pokud je nutné lithium-ionotový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50 % a 80 %. Skladujte v chladu a suchu, při okolní teplotě mezi 0 °C a 50 °C.
♦ Zastrčte akumulátor ② do rychlonabíječky ⑩.
♦ Zastrčte síťovou zástrčku do zásuvky. LED kontrolka 12 svítí červeně.
Zelená LED kontrolka ⑪ signalizuje, že je nabíjení ukončené a akumulátor je připravený k použití.
♦ Zasuňte akumulátor ② do přístroje.
Rychlonabíječku 10 mezi po sobě následujícími nabíjeními vypněte na dobu minimálně 15 minut. Vytáhněte síťovou zástrčku ze zásuvky.
Vložení akumulátoru do přístroje/ jeho vyjmutí z přístroje
Vložení akumulátoru
♦ Nechte akumulátor ② zaskočit do rukojeti ①.
Vyjmutí akumulátoru
♦ Stiskněte obě odjišťovací tlačítka ③ a vyjměte akumulátor ②.
Kontrola stavu akumulátoru
♦ Pro kontrolu stavu akumulátoru stiskněte vypínač ⑤. Stav, resp. zbývající výkon se na indikaci stavu nabití akumulátoru ④ zobrazí takto: ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální nabití/výkon ČERVENÁ/ORANŽOVÁ = střední nabití/výkon ČERVENÁ = slabé nabití - akumulátor nabijte
Uvedení do provozu
Výměna nástroje
Přístroj má plně automatickou aretaci vřetena SPINDLE Je-li motor v klidovém stavu, větev pohonu se automaticky zablokuje, także rychloupínací sklíčidlo ⑦ můžete otevřít otáčením . Po vložení požadovaného nástroje a pevném utažení otáčením sklíčidla vrtáku můžete okamžitě pokračovat v práci. Aretace vřetena se automaticky uvolní spuštěním motoru (stisknutí vypínače ⑤).
Výběr směru otáčení
VÝSTRAHA!
▶ Používání/nastavení přepínače směru otáčení ⑥ smí probíhat pouze v klidovém stavupřístroje.
♦ Směr otáčení zvolte stisknutím přepínače směru otáčení ⑥ směrem doprava, resp. doleva.
Zapnutí/vypnutí
Zapnutí
Stiskněte vypínač 5 a podržte jej stisknutý. Pracovní LED světlo 8 se rozsvítí při lehkém nebo úplném stisknutí vypínače 5. Umožňuje tak osvětlení pracovního prostoru při nepřizni-vých světelných poměrech.
Vypnutí
♦ Pustře vypínač 5.
Nastavení otáček
Počet otáček můžete plynule regulovat podle toho, jak daleko zatlačite vypínač ⑤.
♦ Pro malé šrouby, resp. měkké materiály, zvolte nízké otáčky.
♦ Pro velké šrouby, tvrdé materiály, resp. při vyšroubovávání šroubů, zvolte vysoké otáčky.
Stiskněte vypínač 5 pouze lehce, aby se dosáhlo nízkých otáček. Se zesilujícím stiskem se počet otáček zvyšuje.
Aretace vřetena
Při nestisknutém vypínači ⑤ se rychloupínací sklíčidlo ⑦ aretuje.
To umožňuje utažení šroubů také u vybitého akumulátoru, resp. použití elektrického nářadí jako šroubováku.
Přestavení hlavy přístroje
Rychloupínací sklíčidlo ⑦ přestavte do 5 různých úhlových poloh.
Stiskněte odjišťovací tlačítko ⑨ a rychloupínací sklíčidlo ⑦ otočte do požadované polohy.
♦ Potom odjišťovací tlačítko ⑨ opět pustře.
♦ Před uvedením do provozu zkontrolujte, zda je rychloupínací sklíčidlo ⑦ aretováno v příslušné úhlové poloze.
Hrozí nebezpečí zranění!
Tipy a triky
Tip! Tak se zachováte správně.
♦ Před použitím zkontrolujte, zda je šroub, resp. vrtací vložka správně umístěna, tzn., zda sedí uprostřed sklíčidla.
Na šroubovacích bitech jsou vyznačeny jejich rozměry a tvar. Nejste-li si jisti, nejdříve vyzkoušejte, zda je bit umístěn ve šroubovací hlavě bez vůle.
Krouticí moment
Tvrdé šroubování (do kovu)
Obzvlášte vysoké krouticí momenty vznikají např. u kovových šroubových spojů při použití nástavců nástrčných klíčů. Zvolte nižší otáčky.
Měkké šroubování (např. do měkkého dřeva)
I zde šroubujte s nízkými otáčkami, aby se nepoškodily např. dřevěné povrchy při kontaktu s hlavou šroubu z kovu. Použijte záhlubník.
Při vrtání do dřeva, kovů a jiných materiálů bezpodmínečně dodržujte
U malého průměru vrtáku používejte vysoké otáčky a u velkého průměru vrtáku nízké otáčky.
♦ U tvrdých materiálů volte nízké otáčky, u měkkého materiálu vysoké otáčky.
♦ Zajistěte nebo upevněte (dle možnosti) obrobek v upínacím přípravku.
♦ Označte místo, do kterého se má vrtat, pomocí důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky.
♦ Rotující vrták několikrát vytáhněte z vrtaného otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili.
Vrtání do kovu
♦ Použijte vrták do kovu (HSS). Pro dosažení nejlepších výsledků byste vrták měli chladit řezným olejem. Vrták do kovu lze použít i k vrtání do plastu. Nejdříve provedte předvrtání vrtákem s ∅ 3 mm a přibližte se k požadovanému průměru vrtání.
Vrtání do dřeva
Použijte vrták do dřeva s vycentrovanou špičkou. Pro hluboké otvory použijte „spirálový vrták“, pro velké průměry vrtání Forstnerův vrták. Malé šrouby můžete do měkkého dřeva zašroubovat přímo i bez předvrtání.
Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Přístroj před jakoukoli prací na něm vypněte a vyjměte akumulátor.
Přístroj je bezúdržbový.
■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv.
■ Do přístroje se nesmí dostat žádné kapaliny.
K čištění povrchu používejte suchý hadřík. Nikdy nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které narušují umělou hmotu.
■ Pokud je nutné lithium-ionotový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50 a 80 %. Optimální skladovací klima je chladné a suché.
UPOZORNĚNÍ
▶ Neuvedené náhradní díly (jako např. akumulátor, spínače) můžete objednat přes naši servisní horkou linku.
Likvidace
Nevyhazujte elektrické nářadí do domovního odpadu!
Symbol přeškrtnuté pojízdné popelnice uvedený vedle označuje, že tento pří- stroj podléhá směrnici č. 2012/19/EU. Tato směrnice uvádí, že tento přístroj se na konci své životnosti nesmí likvidovat s běžným domovním odpadem, ale musí se odevzdat v určených sběrných místech či dvorech nebo podnicích oprávněných k nakládání s odpady.
Tato likvidace je pro Vás zdarma. Chraňte životní prostředí a zajistěte odbornou likvidaci přístroje.
Je-li to možné bez zničení vysloužilého přístroje, vyjměte staré baterie nebo akumulátory před odevzdáním přístroje k likvidaci a dopravte je do odděleného sběru. Při likvidaci přístroje s pevně zabudovanými akumulátory je třeba upozornit na to, že přístroj obsahuje akumulátory.
Informace o možnostech likvidace vysloužilého výrobku vám podá obecní nebo městská správa.
Akumulátory nevyhazujte do domovního odpadu!
Vadné nebo spotřebované akumulátory se musí recyklovat podle směrnice č. 2006/66/EC. S bateriemi/akumulátory je nutné zacházet jako s nebezpečným odpadem, a proto musí být ekologicky zlikvidovány odpovídajícími subjekty (prodejci, specializovaní prodejci, orgány veřejné správy, komerční firmy zabývající se likvidací odpadu). Baterie/akumulátory mohou obsahovat toxické těžké kovy.
Nevyhazujte proto baterie/akumulátory do domovního odpadu, nýbrž je dopravte na sběrné místo tříděného odpadu. Baterie/akumulátory odevzdávejte pouze zcela vybité.
Obal je z ekologických materiálů. Lze ho zlikvidovat v místních recyklačních kontejnerech.
Balení zlikvidujte ekologicky.
Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1-7: plasty, 20-22: papír a lepenka, 80-98: kompozitní materiály.
Záruka společnosti KompernassHandelsGmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.
Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu.
Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.
Na akumulátor řady X 12 V a X 20 V Team 3 získáváte záruku v trvání 3 let od data zakoupení.
Záruční doba a zákonné nároky vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje
na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně do-držovat všechny pokyny uvedené v návodu k ob-sluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.
Záruční lhůta neplatí v těchto připadech
■ normální opotřebení kapacity akumulátoru
■ komerční použití výrobku
■ poškození nebo změna výrobku zákazníkem
■ nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy
■ škody vlivem přírodních živlů
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (IAN) 391297_2201 jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.
Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 391297_2201 otevřít svůj návod k obsluze.
⚠️ VÝSTRAHA!
▶ Nechte své přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje.
Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje.
UPOZORNĚNÍ
▶ Neuvedené náhradní díly (jako např. akumulátor, spínače nebo přidržné rameno) můžete objednat přes naše call centrum.
Servis
CZ Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 391297_2201
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
Originální prohlášení o shodě
My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice o strojních zařízeních
(2006/42/EC)
Směrnice o elektromagnetické kompatibilitě
(2014/30/EU)
Směrnice o omezení používání nebezpečných látek (RoHS)
(2011/65/EU)*
(2015/863/EU)
* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Použité harmonizované normy
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2018
EN IEC 55014-2:2021
EN IEC 63000:2018
Typ/označení prístroje: Aku úhlový vrtací šroubovák Napětí 12 V PWBSA 12 A1
Rok výroby: 06–2022
Sériové číslo: IAN 391297_2201
Bochum, 28. 3. 2022
- manažer kvality -
Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
Objednání náhradního akumulátoru
Chcete-li si k přístroji objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na webových stránkách www.kompernass.com nebo telefonicky. Tento výrobek může být vzhledem k omezenému množství na skladě v krátkém čase vyprodán.
UPOZORNĚNÍ
▶ Objednávání náhradních dílů nelze v některých zemích provést on-line. V takovém případě kontaktujte servisní poradenskou linku.
Telefonická objednávka
Servis Česko Tel.: 800143873
Aby bylo zaručeno rychlé zpracování vaší objednávky, připravte si prosím pro všechny dotazy číslo výrobku (IAN 391297_2201) přístroje. Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu.
Spis treści
Wstep....74
Všeobecné bezpečnostné pokyny pre elektrické náradie ..... 9 1
Bezpečnostné pokyny pre vítačky 94
Bezpečnostné upozornenia pre nabíjačky 95
Údržba a čistenie 98
Likvidácia 98
Záruka spoločnosti Kompernass Handels GmbH 99
Servis....100
Dovozca....100
Telefonická objednávka 102
AKUMULÁTOROVÝ UHLOVÝ VŘTACÍ SKRUTKOVAČ 12 V PWBSA 12 A1
Úvod
1 akumulátorový uhlový vřitací skrutkovač 12 V
1 prenosný kufrík
1 návod na obsluhu
Technické údaje
Akumulátorový uhlový vítací skrutkovač 12 V PWBSA 12 A1
Kapacita skl'učovadla
∅ max. 10 mm
Max. ∅ vítania 10 mm na ocel'
10 mm na drevo
Max. ∅ skrutky 6 mm
Hodnoty emisií hluku
Nameraná hodnota pre hluk stanovená v súlade s EN 62841. Hladina hluku vyhodnotená A elektrického náradia na mieste používatel'a je typicky:
Hladina akustického tlaku L _pA = 75,3 dB (A)
Všeobecné bezpečnostné pokyny pre elektrické náradie
⚠️ VÝSTRAHA!
K
2. Elektrická bezpečnost'
Bezpečnostné pokyny pre vítačky
Bezpečnostné upozornenia pre nabíjačky
Zelená LED kontrolka 11 vám signalizuje, že nabíjanie je ukončené a box s akumulátorom je pripravený na použitie.
Aretácia vretena sa uvolní automaticky spustením motora (po stlačení spínača ZAP/VYP 5).
♦ Aj tu skrutkujte s nízkymi otáčkami, aby ste napr. nepoškodili povrch dreva pri kontakte s kovovou hlavou skrutky. Použite záhlbník.
♦ Pri malom priemere vrtáka používajte vysoké otáčky a pri vel'kom priemere vrtáka nízke otáčky.
♦ Pri tvrdých materiáloch vol'te nízke otáčky, pri mäkkých materiáloch vysoké otáčky.
♦ Zaistite alebo upevnite (ked' je to možné) obrobok v upínacom zariadení.
Batérie/akumulátory preto neodhadzujte do domového odpadu, ale odovzdajte ich na samostatný zber. Batérie/akumulátory odovzdajte len vo vybitom stave.
80-98: kompozitné materiály.
Záruka spoločnosti KompernassHandelsGmbH
Vážená zákazníčka, vážený zákazník,
Ak je chyba pokrytá našou zárukou, zašleme Vám spät opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút žiadna nová záručná doba.
Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 391297_2201 otvoríte váš návod na obsluhu.
⚠️ VÝSTRAHA!
Elektromagnetická kompatibilita
(2014/30/EU)
Smernica RoHS
(2011/65/EU)*
(2015/863/EU)
Aplikované harmonizované normy
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2018
EN IEC 55014-2:2021
EN IEC 63000:2018
Sériové číslo: IAN 391297_2201
Bochum, 28.03.2022
- Manažér kvality -
Telefonická objednávka
Servis Slovensko Tel. 0850 232001
