5DB96453 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Znamka	Blaupunkt
Model	5DB96453
Vrsta izdelka	Kuhinjska napa (različica odvod ali recikliranje)
Vrsta namestitve	Otok ali stenska
Električno napajanje	220-240 V, 50 Hz
Dolžina kabla	1250 mm
Zahtevana električna zaščita	Diferenčno stikalo 30 mA
Največji pretok zraka	>650 m³/h
Število hitrosti	4 + samodejni način
Osvetlitev	LED, 4000 K (standardno), zatemnitev in nastavljiva barvna temperatura z dodatnim daljinskim upravljalnikom
Filter proti maščobi	Kovinski, pralen v pomivalnem stroju (kratek cikel, nizka temperatura)
Ogljeni filter	Aktivni, menjava vsakih 6 mesecev (ni pralen)
Najmanjša varnostna razdalja	65 cm (za električne, mešane ali plinske kuhalne plošče)
Posebne funkcije	Samodejni način s povezano indukcijsko ploščo, večkontrol, samodejni izklop po 4 urah nedejavnosti, zakasnitev 7 min pri zadnji hitrosti (pretok >650 m³/h)
Samodejni izklop	Da (4 ure po zadnjem pritisku na gumb)
Zakasnitev	7 minut pri zadnji hitrosti (pretok >650 m³/h)
Samodejni način	Omogočen s povezane indukcijske plošče
Večkontrol	Povezovanje/odklop s kuhalno ploščo
Dodatni daljinski upravljalnik	Za nadzor osvetlitve (barvna temperatura in svetlost) - referenci BLZ 501 (sprejemnik) in BLZ 502 (daljinski upravljalnik)
Vzdrževanje	Zunanje čiščenje s krpo in nevtralnim detergentom; izogibajte se abrazivnim sredstvom
Razpoložljivi nadomestni deli	Filter proti maščobi, ogljeni filter, sprejemnik BLZ 501, daljinski upravljalnik BLZ 502
Tehnična služba	Kontaktirajte Blaupunkt servis
Skladnost	Direktiva OEEO, CE
Navodila za uporabo	88 strani, na voljo v več jezikih

Pogosto zastavljena vprašanja - 5DB96453 BLAUPUNKT

Kako namestiti napo?

Nosite delovne rokavice. Upoštevajte najmanjšo razdaljo 65 cm med napo in kuhalno ploščo. Prepričajte se, da stena prenese težo. Napa se lahko namesti kot različica za odvod na prosto ali kot recirkulacijska z ogljenim filtrom. Sledite shemam v navodilih.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 65 cm za električne, mešane ali plinske kuhalne plošče. Če navodila za kuhalno ploščo določajo večjo razdaljo, ta velja.

Kako očistiti filtre proti maščobi?

Kovinske filtre proti maščobi je treba enkrat mesečno očistiti v pomivalnem stroju (kratek cikel, nizka temperatura) ali ročno z neabrazivnim detergentom. Pomivalni stroj lahko razbarva filter, vendar to ne vpliva na njegovo delovanje.

Kdaj zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsakih 6 mesecev pri normalni uporabi. Ni pralen niti reciklabilen.

Kaj storiti, če se napa ne vklopi?

Preverite, ali je napa priključena in ali je diferenčno stikalo 30 mA vklopljeno. Prepričajte se, da napetost ustreza tisti na nalepki. Če težava ne izgine, kontaktirajte tehnično službo.

Kako povezati napo z indukcijsko kuhalno ploščo?

Začnite postopek povezovanja s kuhalne plošče (glejte priročnik plošče). Na napi hkrati pritisnite gumba B in D (gumba A in F utripata). Pritisnite A za pomnjenje. Potrditev z utripanjem reflektorjev.

Kako uporabljati daljinski upravljalnik za osvetlitev?

Namestite sprejemnik (BLZ 501) tako, da odstranite paličico z nape. Povežite daljinski upravljalnik (BLZ 502) tako, da pritisnete 10 sekund na tipko Learning (učenje) na sprejemniku, nato na kratko na želeno področje na daljinskem upravljalniku. Daljinski upravljalnik nadzira barvno temperaturo in svetlost.

Zakaj simbol F utripa?

Simbol F utripa po 40 urah delovanja, da opozori na potrebno čiščenje filtra proti maščobi. Če ostane prižgan neprekinjeno po 120 urah, je treba zamenjati ogljeni filter.

Kako ponastaviti opozorilo o filtrih?

Pritisnite tipko F (ponastavitev filtrov), da izbrišete opozorilo o nasičenosti filtra proti maščobi (utripanje) ali o zamenjavi ogljenega filtra (neprekinjeno).

Kaj storiti v primeru okvare LED osvetlitve?

LED svetilk ni mogoče zamenjati posamično. Kontaktirajte tehnično podporo za zamenjavo celotne osvetljevalne skupine.

NAVODILA ZA UPORABO 5DB96453 BLAUPUNKT

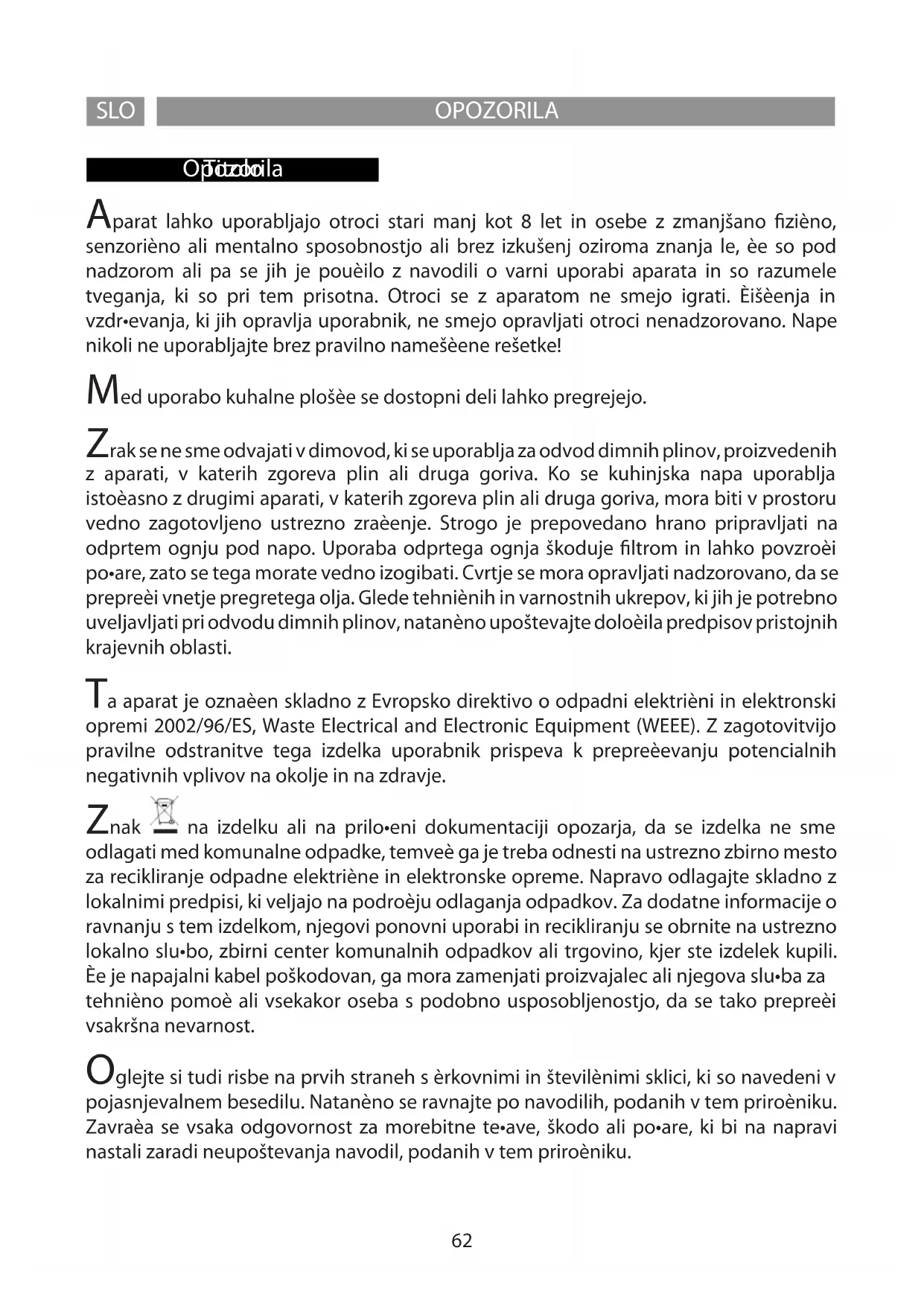

Aparat lahko uporabljajo otroci stari manj kot 8 let in osebe z zmanjšano fizièno, senzorièno ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, èe so pod nadzorom ali pa se jih je pouèilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. Otroci se z aparatom ne smejo igrati. Ėišèenja in vzdr•evanja, ki jih opravlja uporabnik, ne smejo opravljati otroci nenadzorovano. Nape nikoli ne uporabljajte brez pravilno namešèene rešetke!

Med uporabo kuhalne plošée se dostopni deli lahko pregrejejo.

Zrak se ne sme odvajati v dimovod, ki se uporablja za odvod dimnih plinov, proizvedenih z aparati, v katerih zgoreva plin ali druga goriva. Ko se kuhinjska napa uporablja istoèasno z drugimi aparati, v katerih zgoreva plin ali druga goriva, mora biti v prostoru vedno zagotovljeno ustrezno zraèenje. Strogo je prepovedano hrano pripravljati na odprtem ognju pod napo. Uporaba odprtega ognja škoduje filtrom in lahko povzroèi po•are, zato se tega morate vedno izogibati. Cvrtje se mora opravljati nadzorovano, da se prepreèi vnetje pregretega olja. Glede tehniènih in varnostnih ukrepov, ki jih je potrebno uveljavljati pri odvodu dimnih plinov, natanèno upoštevajte doloèila predpisov pristojnih krajevnih oblasti.

T a aparat je oznaèen skladno z Evropsko direktivo o odpadni elektrièni in elektronski opremi 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Z zagotovitvijo pravilne odstranitve tega izdelka uporabnik prispeva k prepreèevanju potencialnih negativnih vplivov na okolje in na zdravje.

Znak na izdelku ali na prilo•eni dokumentaciji opozarja, da se izdelka ne sme odlagati med komunalne odpadke, temveè ga je treba odnesti na ustrezno zbirno mesto za recikliranje odpadne elektriène in elektronske opreme. Napravo odlagajte skladno z lokalnimi predpisi, ki veljajo na podroèju odlaganja odpadkov. Za dodatne informacije o ravnanju s tem izdelkom, njegovi ponovni uporabi in recikliranju se obrnite na ustrezno lokalno slu•bo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Èe je napajalni kabel poškodovan, ga mora zamenjati proizvajalec ali njegova slu•ba za tehnièno pomoè ali vsekakor oseba s podobno usposobljenostjo, da se tako prepreèi vsakršna nevarnost.

Oglejte si tudi risbe na prvih straneh s èrkovnimi in številènimi sklici, ki so navedeni v pojasnjevalnem besedilu. Natanèno se ravnajte po navodilih, podanih v tem priroèniku. Zavraèa se vsaka odgovornost za morebitne te•ave, škodo ali po•are, ki bi na napravi nastali zaradi neupoštevanja navodil, podanih v tem priroèniku.

Svetujemo vam, da nape ne pritrdite na steno, ki ne more prenašati teže, na primer iz mavčnih plošč, in da je ne vgradite v notranjost omarice.

Napa mora biti oddaljena najmanj 65 cm od kuhalne plošče pri električnih štedilnikih in najmanj 65 cm pri plinskih ali mešanih štedilnikih. Č je v navodilih za namestitev plinske kuhalne plošč enavedena veačj razdalja, je slednjo treba upoštevati.

Napa ima zgornji izhod zraka B za zunanje odvajanje dimnih plinov (odzračevalna različica A- odvodna cev ni priložena). Če dimnih plinov in hlapov, ki nastajajo pri kuhanju, ni mogoče odvajati navzven, lahko napo uporabite v obtočni različici F, tako da namestite filter z aktivnim ogljem F, tako se dimni plini in hlapi reciklirajo skozi zgornjo rešetko G.

Zagotovite, da se v bližini nape nahaja mesto za dostop do električnega omrežja in da je električna napeljava opremljena z diferenčnim stikalom 30 mA. Napetost omrežja mora biti skladna z napetostjo, ki je podana na etiketi z lastnostmi, nameščeno v notranjosti nape. Napa je opremljena z električnim kablom dolžine 1250 mm, z vtikačem ali brez. Če je opremljen z vtikačem, napo priklopite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na dostopnem mestu, če ni (direktna vezava v omrežje), namestite s predpisi skladno dvopolno stikalo z razmikom odprtih kontaktov najmanj 3 mm (dostopno). To montažo in električne povezave mora skladno s predpisi opraviti specializiran tehnik.

Merjenje zmogljivosti izdelka opravljeno v skladu uredbo (EU) št. 65/2014 - sklic: IEC 61591

Največjo zmogljivost se doseže s postavitvijo premičnih plošč, će so prisotne, v odprti položaj.

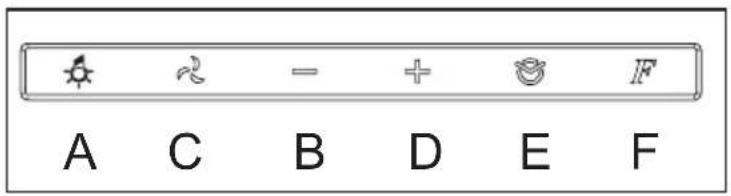

A C B D E F

V izključenem stanju se ob pritisku na kateri koli gumb vključi komandna plošča v stanju pripravljenosti in gumbi se osvetlijo z belo svetlobo, tako da lahko uporabnik vidi in izbere želeno funkcijo. Ob dodatnem pritisku na enega od gumbov se vključi ustrezna funkcija in prižge njen simbol. Po izključitvi vseh funkcij komandna plošča ostane v pripravljenosti še 30 sekund, nato pa se samodejno izključi.

A: Gumb ON/OFF luči: ob pritisku na gumb se prižgejo ali ugasnejo luči nape.

C: Gumb ON/OFF motorja (4 hitrosti): ob pritisku na gumb začne napa delovati s hitrostjo, v kateri je bila izključena. S pritiskom na gumba "D" in "B" se lahko spreminja hitrost (moč) sesanja.

B: Gumb za zmanjšanje hitrosti (moči) sesanja: ob pritisku na gumb se zmanjša hitrost sesanja nape.

D: Gumb za povečanje hitrosti (moči) sesanja: ob pritisku na gumb se poveča hitrost sesanja nape.

E: Gumb časovnika: ob pritisku na gumb se, ne glede na izbrano hitrost sesanja, vključi časovnik. Ob prvem pritisku se časovnik nastavi na 5 minut, ob drugem na 10 minut in ob tretjem na 20 minut. V tem času gumb E utripa. Za ponastavitev časovnika pritisnite na gumb motorja C.

F: Gumb ponastavitve filtrov: ob pritisku na gumb se ponastavi čas za opozorilo za zasičenost kovinskega filtra za maščobo (1) in menjavo oglenega filtra (2).

(1) Po 40 urah delovanja nape bo začel na prikazovalniku utripati simbol F, ki označuje, da je treba očistiti kovinske filtre za maščobo.

(2) Po 120 urah delovanja nape se bo na prikazovalniku prižgal simbol F, ki označuje, da je treba zamenjati filtre z aktivnim ogljem.

Na vseh napah z zmogljivostjo nad 650 m3/h je največja hitrost časovno omejena; trajanje slednje je 7 minut, po tem času se samodejno vrne na zadnjo hitrost, ki ni časovno omejena.

Samodejni način

Povezana indukcijska površina lahko nadzoruje moč vsesavanja nape. Način uravnavanja moči vsesavanja je odvisen od nastavitve površine, ki jo je izbral uporabnik (glejte priročnik za indukcijsko površino).

Ko vklopite indukcijsko površino, se luči nape vklopijo in svetijo z največjo močjo. Ko izklopite indukcijsko površino, se stanje luči ne spremeni.

Povezovanje funkcije multicontrol

Na kuhalni površini zaženite postopek povezovanja (glejte priročnik za kuhalno površino).

Sočasno stisnite gumba B in D (gumba A in F se prižigata izmenično).

Pritisnite gumb A, da bi shranili kuhalno površino (v potrditev bodo lučke nape trikrat zasvetile).

Na kuhalni površini zaključite postopek povezovanja (glejte priročnik za kuhalno površino).

Prekinitev povezave funkcije multicontroll

S tem postopkom boste iz pomnilnika nape izbrisali predhodno shranjeno kuhalno površino.

Sočasno pritisnite gumba B in D (gumba A in F se prižigata izmenično).

Pritisnite gumb F, da bi izbrisali shranjeno kuhalno površino (v potrditev bodo lučke nape trikrat zasvetile).

Vzdritevanje

Pred vsakršnim vzdrževalnim posegom na napi, izključite njeno električno napajanje.

Čiščenje

Napo je potrebno redno čistiti, tako notranjost (razen območja za maščobnimi filtri) kot tudi zunanjost. Za čiščenje uporabljajte krpo, navlaženo z denaturiranim alkoholom ali nevtralnimi tekočimi čistili. Izogibajte se uporabi čistil z abrazivi.

Pozor

Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočenim navodilom.

Maščobni filter

očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se kovinski maščobni filter lahko pomotni, njegove filtrirne značilnosti pa se nikakor ne spremenijo.

Ogljeni filter (samo za obtočno različico)

Filter z aktivnim ogljem F ni ne pralen ne obnovljiv. Ogljeni filter je treba zamenjati vsakih 6 mesecev. Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

LED SVETILA

V primeru nedelovanja svetilnega sklopa so obrnite na službo za tehnično pomoč, da vam celoten sklop zamenjajo.

Manjši vpliv na okolje:

Zamanjšo porabo kuhinjske nape je priporočljivo, da vedno uporabljate najnižjo hitrost odzračevanja med tistimi, ki ustrezajo intenzivnosti kuhanja, da naprave ne pustite vključene več kot 15 minut po končanem kuhanju ter da vedno izklopite osvetljavo na napi, če se med kuhanjem oddaljite od kuhalne površine.

Započnite postupak uparivanja na ploči za kuvanje (pogledajte uputstvo za ploču za kuvanje).

Pritisnite tastere B+D istovremeno (tasteri A i F će treptati naizmenično).

Pritisnite taster A da biste zapamtili ploču za kuvanje (svetla aspiratora će treptati tri puta za potvrdu).

Završite postupak uparivanja na ploči za kuvanje (pogledajte uputstvo za ploču za kuvanje).

Multikontrol razdvajanjel

Postupak se koristi za brisanje prethodno sačuvane ploče za kuvanje iz memorije aspiratora.

Pritisnite tastere B+D istovremeno (tasteri A i F će treptati naizmenično).

Pritisnite taster F da biste izbrisali memorisanu ploču za kuvanje (svetla aspiratora će treptati tri puta za potvrdu.)

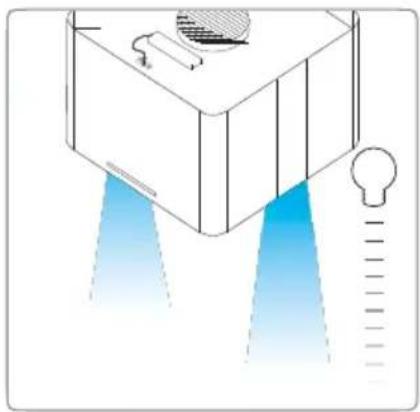

Povezivanje prijemnika i programiranje daljinskog upravljača za opcionu proširenu Multi kontrolnu funkciju (Kontrola boje svetla i zatamnjivanje)

α (1) (2) (3)

Sl. 1 Aspirator u standardnoj izvedbi sa štapićem (1) i kontrolnom pločom (2) Aspirator se kontroliše preko glavnog prekidača na ploči za kuvanje (3) ili kontrolnoj ploči aspiratora. Boja temperature je 4000 K.
