NAVODILA ZA UPORABO 5DA36258 BLAUPUNKT

Kolíčina Dokumentacija

1 Knjizica s uputama

Bušenje povrsine podloge i montaža nape

MONTAZAVIJCIMA

• Povrsina podloge nape mora ulaziti 135~mm od donje povrsine visecih elementata.
• Probusite 0.4,5mm podlogu koristeci plocicu za buşenje koji je dio opreme.
• Probusite rupu 125 mm na povrsini podloge koristeci plocicu za buşenie koji je dio opreme.
• Učvrstite sa 4 vijka 12a (4,2 x 44,4) koji su dio opreme.

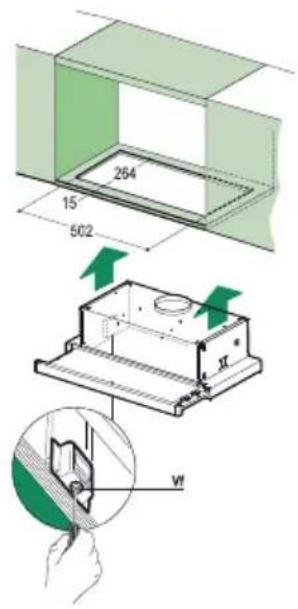

MONTAZASUCVRSCIVANJEMNAOKIDANJE

• Napa se moze instalirati direktno na donju povrsinu viscih elementata s bocnim podlogama na okidanie.
• Napravite zarez na donjoj povrsini viseceg elementa, kako je prikazano.
• Stavite napu sve dok se okidanjem ne zakaci na bočne podloge.
• Do kraja učvrstite stezanjem vijaka Vf ispod nape.

PROFIL ZA ZATVARANJE

• Prostor izmedtu ruba nape i donjeg zida moze biti zatvoren koriistenjem profila 20 koji je dio opreme s vijcima vec unaprijed namjestenim za tu svru 12b.

Spojevi

IZLAZ ZRAKA VERZIJA S USISAVANJEM

Za instalaciju u usisnoj verziji spojite napu na izlazni cijevni vod prekoČvrste ili fleksibilne cijevi od 0120, Čiji izbor je ostavljen instalateru.

Učvrstite cijev prikladnim trakama za stezanje cijevi. Potreban materijal ne ide uz opremu.
- Uklonite eventualne filtré protiv mirisa s aktivnim ugljenom.

IZLAZ ZRAKA VERZIJA S FILTRIRANJEM

• Probusite otvor 125 mm na eventualnom podupiracu koji stoji iznad nape.
• Spojite prirubnicu na otvor na podupiraču koji se nalazi iznad nape pomocu Čvrste ili fleksibilne cijevi od 0120 mm.
  Učvrstite cijev prikladnim trakama za stezanje cijevi. Potreban materijal ne ide uz opremu.
• Učvrstite usmjerenu resetku 8 na izlaz pomocu 2 vijka 12e (2,9 x 9,5) koji su dio opreme.
• Provjerite je li prisutan filtrar protiv mirisa s aktivnim ugljenom.

ELEKTRICNI SPOJ

• Spojite napu na napajanje mreze stavljanjem izmedu dvopolog prekidača s otvorom kontakata od najmanje 3 mm.
• Nakon instaliranja nape potrebno je prvi put energia no otvoriti pomična kolica sve dok se ne Čuje da su došla do kraja.

Komandna ploča

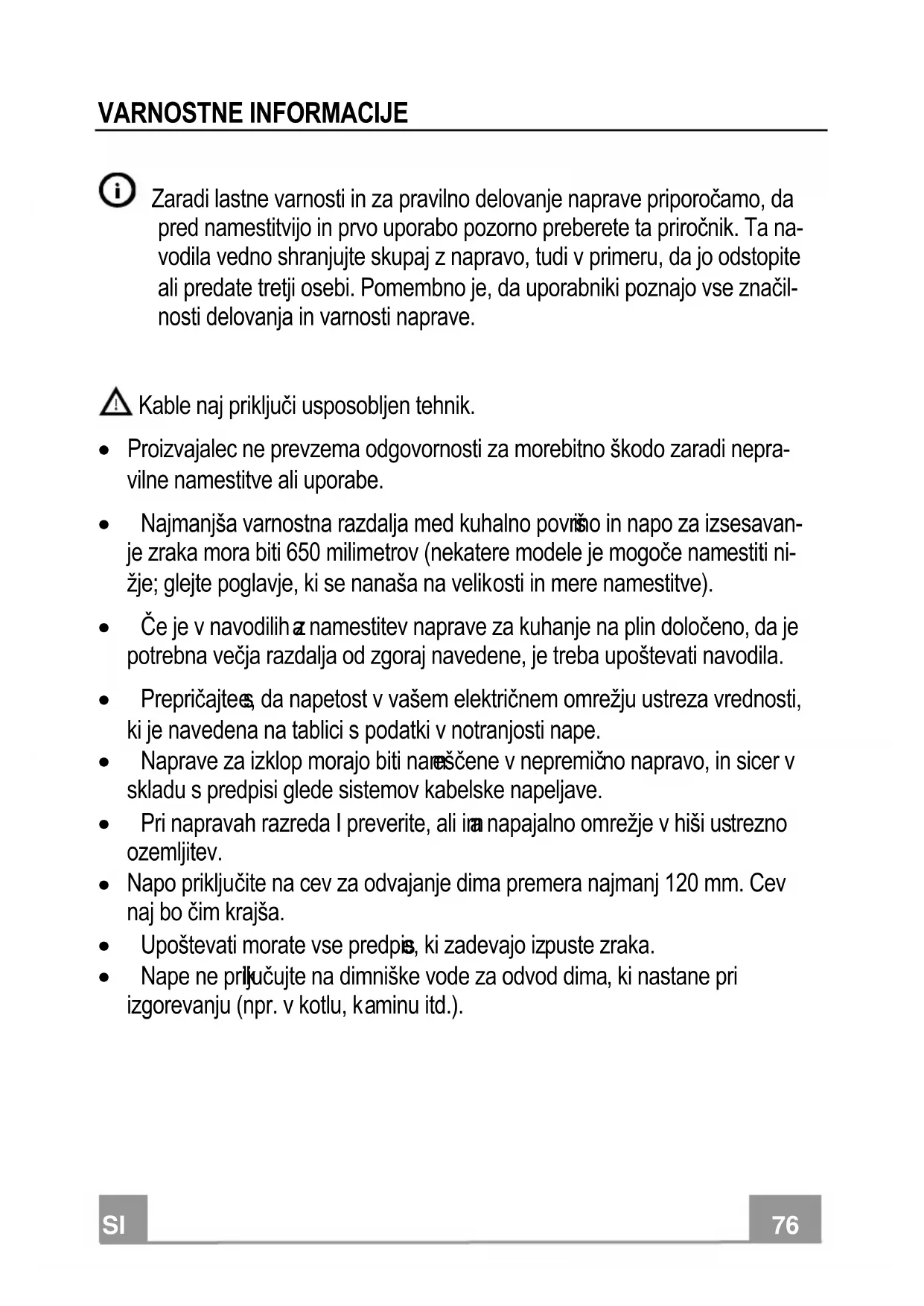

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primerus, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značil-nosti delovanja in varnosti naprave.

Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
• Najmanja varnostna razdalja med kuhalno povrsio in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoce namestiti nizje; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
• Če je v navodilih ā namestitev naprave za kuhanje na plin doloceno, da je potrebna vecja razdalja od zgoraj navedene, je treba upoštevati navodila.
• Preprčajtešda napetost v vašem elektrčinem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
• Naprave za izklop morajo biti narescene v nepremio napravo, in sicer v skladu s predpis i glede systemov kabelske napeljave.
• Pri napravah razreda I preverite, ali irnapajalno omrezej v hiši ustrezno ozemljitev.
• Napo prikljucite na cev za odvajanje dima premera majmanj 120 mm. Cev naj bo cim krajsa.
  Upostevati morate vse predpis, ki zadevajo izpuste zraka.

• Nape ne priljucujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).

• Ce napo uporabljate skupaj z neelektricimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi prepreci ili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja elektrici tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi prepreciimo vsesavanje dima v prostor.

• Zrak ne sme biti speljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
  Vtic prikljucite v vticnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu.
  Glede tehnicnih in varnostnih ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natancno spošovati predpise, ki jih dolocajo lokalni organi.

OPOZORILO: preden namestite napo, odstranite zašcitno folijo.
- Uporabiteismo najbolj ustrezne vijake in dele za napo.
OPOZORILO: Če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do elektrčega udara.
- Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).
- Pod napo ne priapravljajte flambiranih Jedi, saj lahko pride do požara.
- Otroci, mlajski od 8 let, in osebe z zmanjimi psihicnimi, fizichnimi ali Čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le,Če so pod nadzorom odgovornih oseb in Če so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati Čišcenja in vždrževanja, razen Če so pod nadzorom odgovornih oseb.
Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.

• Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjsanimi psihicnimi, fizichnimi aliČutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razenČe jih pri tem ne vodi in pozorno nadzoruje oseba.
  Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.
• Po navedenem Časovnem odobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Vzdřevanje in Čišćenje.
• Prostor mora biti ustrezno prezračevan,Če se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave,ki izključno dovajajo zrak v prostor).
• Simbo na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med obicajne gospodinjske odpadke. Izdelek, ki gaŽelite odstraniti, oddajte v ustrezen zbirni center za recikliranje elektricnih in elektronskih component. Z zagotovitvijo pravilne odstranitve tega izdelka priptomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje lijudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno sluzbo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

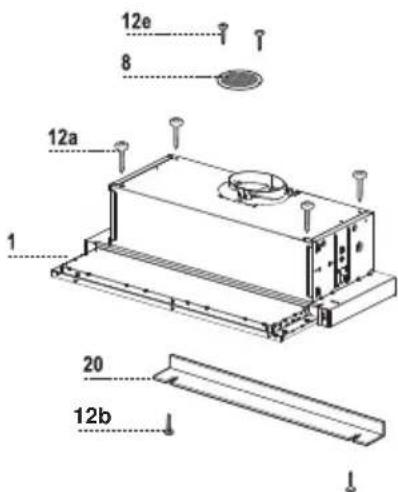

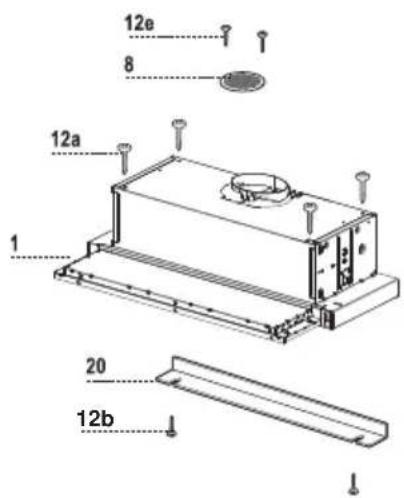

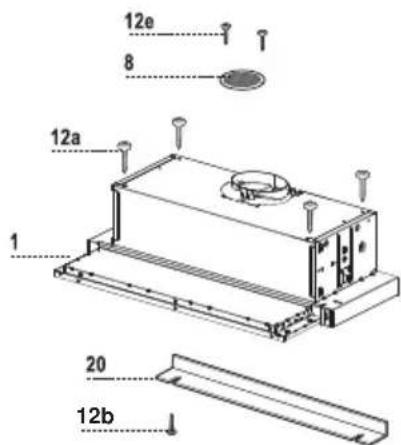

Sestavni deli

Ref. Kol. Sestavni deli izdelka

1 1 Napa je opremljena z: Upravljalinimi gumbi,Žarnico,sistemomventilatorjev,filtri
81 Resetke za izhod zraka

20 1 Zaključni profil

Ref. Kol. Sestavni deli za priključitev

12a 4 Vijaki 4,2 x 44,4
12b 2 Vijaki 4,2× 12
12e 2 Vijaki 2,9 x 9,5

Kol. Dokumentacija

1 Navodila za uporabo

Preluknjanje podporne plošće in namestitev nape

NAMESTITEV Z VIJAKI

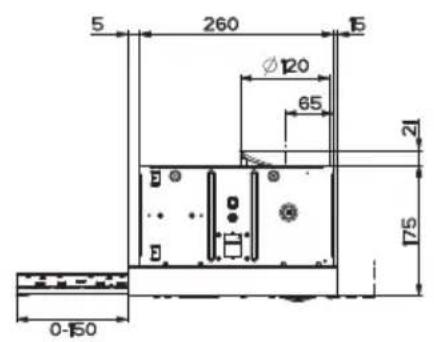

• Podporna plošča nape mora biti zožana za 135 mm od spodnjega dela stranskih kosov pohistva.
  S pomocjo prilozenega vzorca izvrtajte luknjo r4.5mm v podporo.
  S pomocjo prilozenega vzorca izvirtajte luknjo 忍 125 mm na podporni plošci.
• Pritrdite s 4 prilozenimi vijaki 12a (4,2 x 44,4).

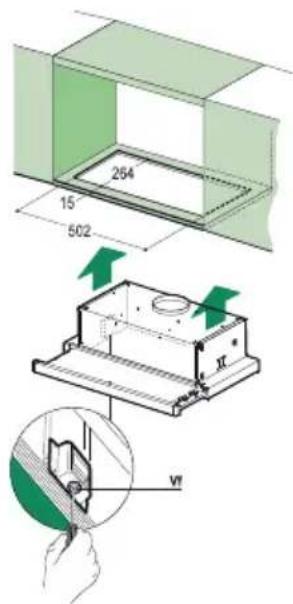

MONTAZASPRITRDITVIJONAZASKOK

Napa se lahko namesti neosredno na spodnji del stranskih kosov pohistva s stranskimi podporami na zaskok.
- Na spodnjem delu kosa pohistva naredite odprtino, kakor je označeno.
- Napo namestite takto, da jo položite na stranske podpore na zaskok.
- Blokirajte je do konca, takao da z njene spodnje strani trdno privijete vijake Vf.

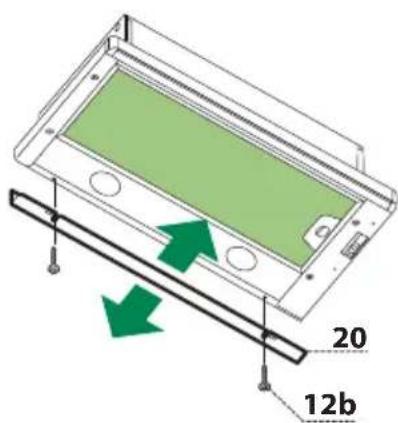

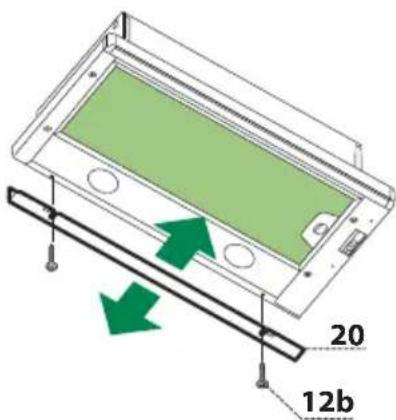

ZAKLJUČNI PROFIL

• Prostor med robnikom nape in spodnjo steno lahko zapre-te s prilozenim profilom 20, pri Čemer si pomagate z namenskimi vijaki 12b.

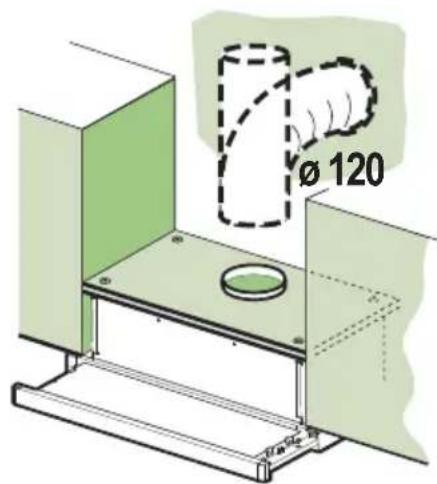

IZHOD ZA ZRAK, MODEL ZA IZSESAVANJE

Za namestitev modela za izsesavanje prikljucite napona odvodne cevi, takdo da namestite trdo ali upogljivocev 120mm ,po izbiri.

• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material ni prilozen.
• Odstranite morebitne filtré z aktivnim ogljem.

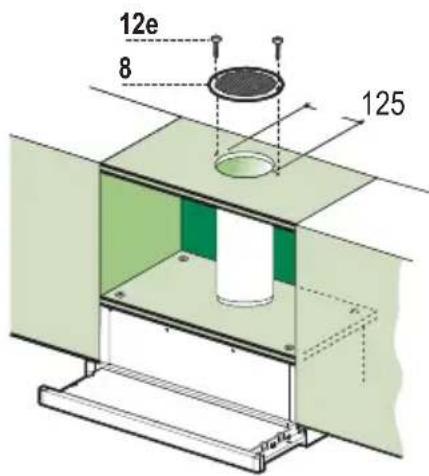

ODPRTINA ZA ZRAK MODELA ZA FILTRIRANJE ZRAKA

• Ce imate nad napo podstavek, izvirtajte vanj luknjoo 125 mm
• Prirobnico povežite s pomocjo nepremične ali upogljive cevi ø 120 mm z izhodno odprtino na podstavku nad napo.
• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material nj prilozen.
  Z 2 prilozenima vijakoma 12e (2,9 x 9,5) pritrdite resetko 8 na izhod.
• Prepricajte se, da je prilozen filter z aktivnim ogljem.

ELEKTRICNA PRIKLJUCITEV

• Napo prikljucite na napajalno mrezo, tak do postavite bipolarno stikalo, pri cemer naj bo odprtina spojev najmani 3 mm.
• Ko je napa namescena, morate najprej z mojo odpreti drseci voziék in počakati, da zaskovi.

Upravljalna plošča

L Zarnice Prizgite in ugasnite osvetljavo.
M Motor Vključite in izključite motor za izsesavanje.
V Hitrost Določa hitrost izsesavanja:

1. Minimalna hitrost omogoca zelo hitro in konstantno menjavanje zraka, kadar je v prostoru malo pare.
2. Srednja hitrost v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med kolićino precišćenega zraka in glasnostjo nape optimalno.
3. N jvecja hitrost je primerna, kadar pri kuhanju vec casa nastaja velika kolicina pare.

CISCENJE IN VZDRZEVANJE

Protimaščobni filtri

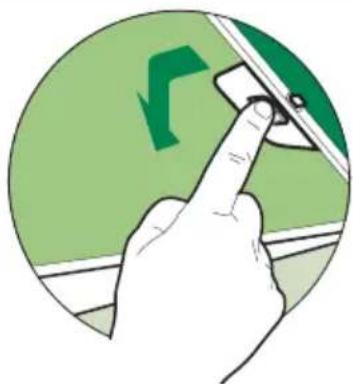

CISCENJE KOVINSKIH SAMONOSILNIH PROTIMASCOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 me-seca pri normalni uporabi ali pogosteje pri vecji uporabi.
• Izvlecite voziček za izsesavanje.
• Odstranite vsak filter posebej, takdo ga snamete z nastavkov.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, preden jih ponovno namestite. (Filter je uporaben, tudi Če na površini sčasoma spremeni barvo.)
• Filtre namestite takto, da bo ročica vidna in obrnjena proti zunanji strani.
  Zaprite voziček za izsesavanje.

Filtri za preciševanje zraka (model za filtriranje zraka)

MENJAVA

Opozorilo: ugasnejo luci, in pocakajte, da svetilke ohladi, preden ste spremenili vonj filter.

Filtre se ne sme cistiti ali ponovno uporabiti, temvec jih je treba zamenjati vsake 4 mesece, pri veci uporabi pa tudi pogosteje.
- Izvlecite voziček za izsesavanje.
- Snemite protimašćobne filtré.
- Odstranite zamašeni filter z aktivnim ogljem, tak do ga snamete z nastavkov.
- Namestite nov filter, takao da ga vstavite v nastavke.
- Ponovno namestite protimascobne filtr.
- Ponovno zaprite voziček za izsesavanje.

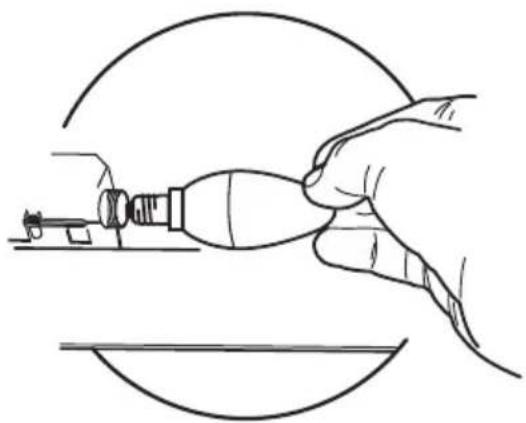

OSVETLJAVA

Če v katerem koli trenutku svetilka ne sveti, odprite kovinski rešetko in se prepričajte, da je dobro privita. Po potrebi jo zamenjaje in uporabite novo svetilko istega tipa in moči.

Svetilka	Absorpcija (W)	Vtičnica	Napetost (V)	Mere (mm)	Koda ILCOS
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5 GU10 230	52 x 50			DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36

Papn BaIe 6e36eHocTn n npaBnHor KopuShHeBa ypehaja, npe montaxe n ynoTpebe paxJbNBO npoHTajTe OBO ynyTCTBO. YBeK cyBaJTe BO ynyTCTBO 3ajeHcO ca ypehajem, qak n npuNKOM npceJIbeHa nnipodaJe. KopncnMmopajy y notnyHocTn da no3Hajy pad n 6e36eHocHe npaKTepcntke ypehaja.

Cnajahe ka6noBa mopa da obaBn cneuJaIIN3OBaHn TeXnUap.

• Поньан Hehe 6ntn Ondrobopan Hn 3a KaKBy 7TeTy HaCTany yCnei He npabInHe nHn HeodroBapajyhe nHcTanaJne.
  MHHMaHa 6e36eHa ydaJIbeHocT n3MeHy roPHe NOBpHInHe wTeiBaKa n acnnpaTopa je 650 mm (HeKn MoJeIc Ce MOry IocTaBHTN HIXKe, NorIeJaTe OdeJbKe O paADHM DImeH3NJama N IOCTaBJbABy).
  Ako je y ynyTCTBy 3a noCTaBbAbe rachor uTeiHaKa HabeDeHo Behe pactoJaHe, To ce Mopa NOWTOBatn.
• Пюверпесда ли habон habа odroba pOhome koju je Ha3naueH ha Hattnichoj почиca yHytpaшьестраhe acnnpaTopa.
• Ypehaj 3a npeknHanajaHa Mopa 6ntu yrpaehy y fHKCHO OxNuehe y cKnaHy ca npONcIma o OxNuaBaHy.
• Y cnyajy ypejaja 1. Knace, npOBepTe da IIN CTpyjHa yTNUHnca MoKe da oBe36eNi aDeKBaTHO y3emJbeHe.
• ПпкгьуITE acnnpaTOp Ha BeHTnlaCNoHy ceB nOmoHy ceBV npeuHnka 6ap 120 mm. LcEB mopa 6ntn wTo je moryhe kpaHa.

• Mopajy ce noiTOBATn npoINcN KoJn ce OndOce Ha nCnyTaHe Ba3dyxa.
  He npikbbyjTe acnnpaTop Ha n3dyBHe ueBn Koje npoJa3e npodyKTH caropeBaHa (Hnp. n3 KOTIOBa n KamHa).

• Ako ce acnnpatop koprntu 3ajeHno ca HeeJeKtpnHm ypehajima (Hnp. ypehajn koju caropebajy rac), Mopa ce oBe36eHTn DOBOJha npoBETpeHOCT npocTopnje da 6n ce cnpeyno NOBpaTHN TOK n3dYBHOR raca. KaJa ce acnnpatop koprntu 3ajeHno ca ypehajima koju He KopncTe eJeKtpnHy eHeprnju, HeratINBaH npITnCaK y npocTopnju He CMe npehn 0,04 mbar da ce nCnapeHa he 6n Bpahala Kpo3 acnnpatop y npocTopnju.
  Ba3dyxHe cme da ce ODbOn y BeHTnlaOnHy ueB Koja ce KopnCTn 3a ODbOn IcnapeHa n3 ypehaja Kojn paDe Ha rac nn npyra ropnBa.
  Ako ce ka6n 3a Hanajahe OwTeTn, Mopa ra 3aMeHHTn npOn3BOhau nnn HBeROB 3aCTyINHK.

• Ytkauch CTaBnte y yTuHnU Koja je y cKnady ca BaKeHm npOncMa n NOCTaBJIbEHa Ha JaKO DoCTyINHom MeCTy.
• Y norledu npme He texnuknx n 6e36ednochnx Mepa Koje ce odnoce Ha n3dyBaBaHe nCnapeHa, BaXHo je naKbNbO ce npndpKaBaTn npOnica JOKaHnx BlaCTn.

UPO3OPEHbE: Ipe nocTaBbHa b a cnpaTopa cKHNITE 3aHTNTHe foJIne.

Kopnstte camo 3aBpTbe n MaJe deNoBe KoJn dpXe acnnpaTop.

UIO3OPEIbE: NocTaBbAbe 3aBpTHeBa IJIH Hocaya Koje Hnje y cKnJaDy Ca OBIM yNtCTBOM MOKe IOBeCTn Do CTPyJHor Ydapa.

He rIeJaTe dIpeKTHO y n3BOp CBETIOCTn KpO3 ONTNUka nomarana (Haouape, lyne...).
He pfam6npaJTe HAMnPnue nCnoaCnnpaTopa; onacHOCT od BaTpe.
Obaj ypehaj mory da kopncte deca y3pacTa od 8 roDHa nabHne i ocObe ca cMaHbEHN MfN3uKIM, YUHIM IIN MEHTaJIHIM cnOCo6HOCTIma, KAO n ocObe koje HemaJy DOBOJHo NCKYCTBa I 3HaHa, aKO cy noi HaI3OpOM IIN cy uynHe y 6e36eDaH hauHn ynoTpe6e ypehaja n pa3ymej moYhe onachocTu. Manoj deu He Do3BOJIte Da ce irpajy ca ypehajem. UshneBcIe n OdpXaBaHBe He Tpe6a Da oAbbajy Deua 6e3 Na3Opa.
- Deça mopajy 6nTn noi haizopom da ce He 6n irpana ca ypehajem.

Obaj ypehaj He Tpe6a Da KopncTe ocObe (yKbUyjyHn I Deuy) ca CmaHBeHIM FIn3NcKIM, YJHIM INI MeHTaINHM CnOCo6HOCTMa, KAO IN ocObe Koje HemaJy DoBOJbHO NCKycTBA n 3HaJa, CeM aKO INx Ha3npy INI O yNoTpe6n ypehaja cabetyjy ocObe ODROBOPHe 3a HnxOBv 6e36eDnOCT.
I IpnCTypanuHn DeIOBn MOry NocTaN BpeN KaI Ce KOpNCTe 3ajeDHO ca anapatima 3a KyBaHbe.
OuHCTIte n/IIIN 3aMeHInTe fNITepe hAKOH OndpeHJeHOr BpEmeHcKOr nepNoDa (onacHOCT oD BaTpe). NOrJIeJaTe OdeJBaK ,UHHe H e N OdPkaBaHbE".
- Посториа ce мopa aideKBaTHO npoBeTpBaTn aKO ce acnnpaTop Kopnstu y ncto BpeMe kaN ypehajn KoJn paDe Ha rac nIi npyra roPbA (He oDnocn ce Ha ypehaje KoJn nCnytajy Ba3duyx HATpar y pOcTOpNJy).
Cm6Ha npOn3BOy nIi HceroBoj am6aJaxn O3NaUba da ce OH He CME cMaTpaTN obuHnM KyHnM OTpAOM. YMeCTO Tora Mopa Ce npedATn Ha odroBapajyem MeCTy cnyKb 3a peunKJaxy eJeKtpuHnx IeKTPoHcknx ypehaja. Obe36eHnBaHbem npabnHOR yknaHbHa oBOr npOn3BOda DOnpInHehe Te cpeaBAby NoteHnJaHNx HeratNBHX NocneDnua PO JINBOTHy CpeDnHy I 3dPaBBe JbYdn, Do Yera 6n MoIIO dohny Cnyauj HceroBor HeodroBapajyher yknaHbHa. 3a DeTaJbHnje INΦopMauzije O peunKJaxn OBor npOn3BOda o6paTnTe ce loKaJIHOJ ynpaBn, CnyKb 3a OndHoSeHe CmeHa nIi npOdaBHnCi y Kojoj cTe Kynlln PpOn3BOd.

Денив

Озн.	Кол.	Дени в поизворота
1	1	Т elo acширатoga, зajедно са: командама, освettingеоньем, BEHTINATOPOM и ФиNTерима
8	1	Решетka усмера вача одюда вазуха
20	1	Затарачки[elementeHT
Озн.	Кол.	Дени в за монтажу
12a	4	Завrtън 4,2 x 44,4
12b	2	Завrtън 4,2 x 12
12e	2	Завrtън 2,9 x 9,5
	Кол.	Дени в за монтажа
	1	Уптустvo за уnotpeбу

Буше hocehe noBpHn npuBpuhnaBaHe acnpa-

Topa

IOCTABJbAHe 3ABPTBEBA

Hoceha noBp3a acnnpatop mopa 6HTn 135 mm n3naIIObe IOBPIHHe VpAHOF eJIeMeHTa.
I36yHHTe Hocehy noBpII 6yprHjom 4,5 mm KOpHCTehn pHJIOKeHN Ia6JIOH.
- IceuTe OTBop 125 mm Ha Hochoj IOBpHn KOpHCTehn pHIOKeHN 7a6JIOH.
- IIpHvBpcTHe acnHpTaOp NOMoHy 4 IIpHIOKeHa 3aBpTHBa 12a (4.2 x 44.4).

NOCCTABJIbAHe NOMOHy HOCAYA

AcHnparOp ce MoKe MOHTnpaTH INpeKTHO Ha IObHy IOBpHHHy yTpaHOr eJIeMeHTa IOMoHy cIIOJHNX 6OuHNX Hocaya.
- InceHTe OTBOP Ha IOBoj IOBpHHH yrpaIHOR eJIeMeHTa, KAO HA cJHIN.
- YByIHTe acINHpTOp Tako Ia 6OuHN HocauH JERHy Ha cBOJe MecTo.
-Фнкрajte ra npHTc3aHcM 3aBpTHcBa Vf ca IOHe cTpaHe acHnPaTopa.

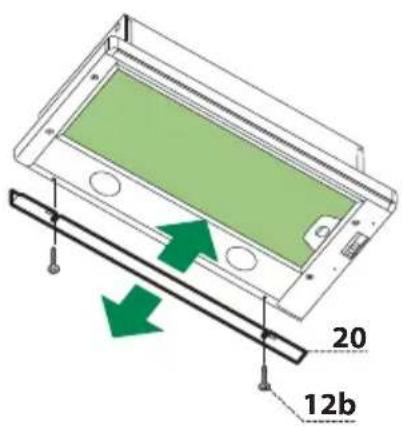

3ATBAPAUKNELEMEHT

• Ipoctop H3MeHy HBHue acnnpaTopa H 3nla MoKe ce 3aT BOpHTH IIpHIOKeHHM eJIeMeHTOM 6p. 20 IHomoy y Ty CBpxy IIpHIOKeHHX 3aBPTHeBa 12b.

PnKJbUcN

BEHTNJALAUHOH CNCTEM CA OJBOHOM LEBN

IpnIOCTaBbAby MoJIa 3a H3IyBaBaIbe IprHBPcTHe TeJIo acIIHpTaOpa 3a INMbak KopHcTeHN cabHTJbHBY HIN YBpcty ueB 0120 mm IIO H36opy HnctaIatepa.

• PhKcnpajTe ueB nomohy oIroBaJpyhnx o6yjmua (Hncy npIOxKeHe).
• YKJIOHHTe cBe aKTHBnPaTe HJItepe ca aKTHBHM yTJbEM.

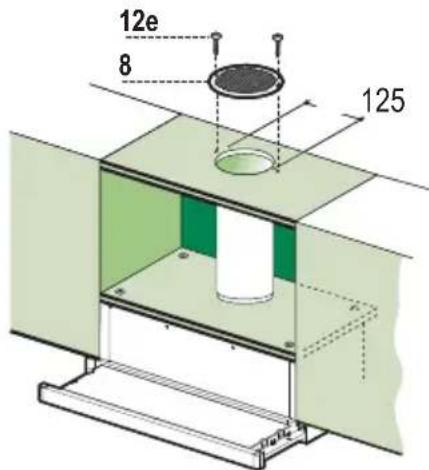

OJBOI BA3JYXA KOI BEP3NJE 3A PEUINPKUJIACNJY

• IceuHc oTbop 125 mm y noJIuN Koja ce HaJa3n H3HaJ acIHpataTopa.
  CnojHrTe IIpHpy6HHu Ca OTBOpOM Ha IIOJIIN H3HaI acIIHpTaTopa IOMohy caBHtJbHBe HIN YBpCTe IcBN 0120 mm.
• ΦИКснрajTe IeB IOMohy OД罗Варajyhnx OБуjmпа (HnCy IIpIIOJKeHe).
• IIpHvBpCTHTe ycmepaBajyhy peWetky 8 Ha OTBOp 3a peIINPKyIaIIJy Ba3Iyxa IIOMoHy 2 IIpHIOKeHa 3aBPTbA 12e (2,9 x 9,5).
• YBepHTe ce da cy cTaNJbeHN 0HJItePN ca aKTHBBHM yJBem.

ENEKTPNHy NPNKbyyAK

• IIpyjy Ipeko IBOONHOR IpeKNaKa KOI KORA je pactojahe H3Mehy KOHTaKaTa 6ap 3 mm.
  KaI npBn IyT OTbapate KJIH3HN cKIOH HAKOH IOCTaBbaBa acIIHpTaOpa, H3ByHTe ra TaKO da IIKKJBOUHe.

KoHTpOJHa Ta6Ja

L OcbetJbeHe YKJbUyje H NckJbUyJe cnaJIInie.

M Motop YKJbuyje H NCKJbuyje MOTOP acinnapota.

V Bp3Ha Ionoaaba 6p3Hny paJa acnHpata:

1. MaJa 6p3nHa, KopHCTn ce 3a HeIpeKnJaH n HeuyjaH IpoTOK Ba3NyXa y cJIyajy MaJe KOJIuHHe KxHbCKHX HcIapeHa.

2. CpeIbHa 6p3HHa, IIOrOHa 3a BeHnHy paIHnx ycIOBa, IIpyka OITHMajHa OHOC KOJIINuHHe Ba3DyXa H 6yKe.

3. Hajbeha 6p3nHa, KopncTn ce 3a yKJIaHbAbe Hajbehnx KOJIuHHa KUHNbCKHX HcIapCbA, qaN y LyJcM IepNoy.

ФитейзmaCT

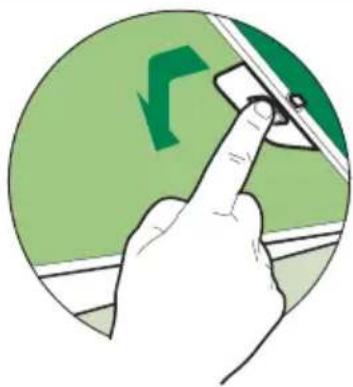

CHUHTHEBE KACETHNX METAHINX ΦNJTEPA 3A MACT

• Φнлтpe tpe6a YHCTHTN CBaka 2 Meceua, Na n YeHhe y cIyaujy HapouHTO HHTeH3HBHe yIOTpe6e acnHpatorpa. -Фнлтepn MOry Jda ce Iepy y Maunnnn 3a IIpaBe IocyuHa.
• N3ByuHTe KJIN3HN yCHCN NaHeJI.
• I3BaIInTe ΦHIItepe jeaH IO jejAH NaKOH OTKaUHbHa oIroBapajyHx IIpHvBpcHx eJIeMeHaTa.
• OnepHTe HJTepe n3ehn da hX he cabnjeTe. NycHTe hX da ce Ipe BpaHaBa ocYHe. (Boja NOBpHInHe HJTepa ce MoKe IpOMeHHTN TOKOM BpemeHa, aJIN TO He yTHue Ha eHKnacHOCT HJTepa).
• Pn Bpaahb by qntepa npOBepHte Ja Jn je pyka BnJbHbacnojba.
• YByIHTe KJIIN3HN yCNCHN nAHeJI.

Фиntep ca akTubHm yrJbem (Bep3nja 3a peu npkynaunjy)

3AMEHA ΦNJTEPA CA AKTUBHUM YJbEM

Yno3opebe: Nckbuynte ocBeTJbeH e caueKajTe Ja ce JAMIIe OXJaIe Ipe 3aMeHe JTepa ca AKTHBHM yJbem.

OBH qHTepn He Mory Da ce Iepy H pereHepnHy, Ha Mopajy Da Mebajy Ha OTnpNJInke Cbaka YETnpm Mceua, a y cJiyajy HHTeH3NBHe jyOTpe6e N cheihe.
I3ByuHTe KJIN3HN ycnCHN NaHeJ.
- YKJIOHHTe ΦHJItepe 3a MaCT.
- I3BaIInTe 3acHeHH fHJItep ca aKTHBHH yTJbEM ocIO6aHaBEm IIpNvBpcHNX KyKNua.
- IocTaBHTe HOBn 0JIJTeP y JIeKHIte H 3aKaUHTe.
BpaHTe HJTepe 3a MaCT.
- YByIHTe KJIIN3HN yCHHN IaHeJI.

OCBETbEHe PAHHE NOBPUHHe

Ako cajana pncatae da paia, orpojre metany penerky npoepejre, na je cijana dojo ybpny-ty rpn.

PbIaMmEOMoPA da cKePCHTH NCTH TNI CHJABHBA KAKU 63 ceOCHypa 66BeDai paa cAcbnpatop.

Од��има	Сиага [W]	Гриpo	Налов [V]	Деменгеля [mm]	ILCOS симпа
	4	L14	267-248	107 x 37	DRBUDF-4-268-249 L13-32-309
	5 CUD0 236	52 x 50			TRPA1-5-846-2702-40-C110-3538 DRPA1-5-836-2202-40-C110-3538

Service
