MANUALE UTENTE 5DA36258 BLAUPUNKT

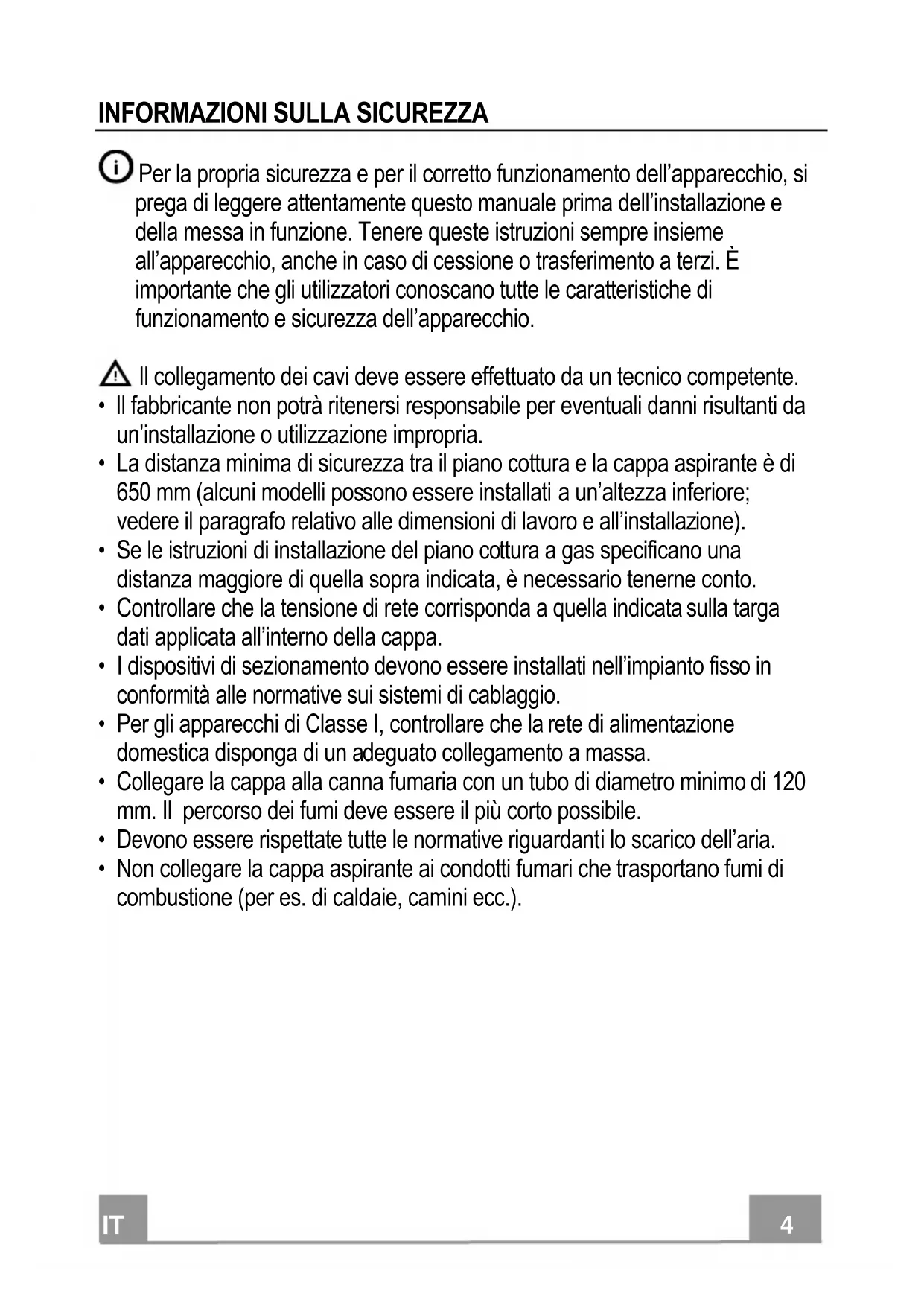

INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio. Il collegamento dei cavi deve essere effettuato da un tecnico competente.

  • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.

La distanza minima di sicurezza tra il piano cottura e la cappa as pirante è di 650 mm (alcuni modelli pos sono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all’installaz

Se le istruzioni di installazione del piano co ttura a gas specificano una distanza maggiore di quella sopra indic

ta, è necessario tenerne conto.

Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applic ata all’interno della cappa.

I dispositivi di sezionamento devono essere installati nell’impianto fiss o in conform ità alle normative sui sistemi di c ablaggio.

Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica dis ponga di un a deguato collegamento a massa.

Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto poss

Devono essere rispettate tutte le normative riguardant i lo scarico dell’aria.

Non collegare la cappa aspirante ai condotti fumari che trasportano fu mi di combustione (per es. di caldaie, cam ini ecc.).IT

  • Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L’aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
  • Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
  • Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
  • Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali. AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
  • Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
  • Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….).
  • Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
  • Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
  • Sorvegliare i bambini, assicurandosi che non giochino con l’apparecchio.IT
  • L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacit à psico-fisico-sensoriali o con esperienz a e conoscenze insufficienti, a meno che non siano attent amente sorvegliate e istruite

Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura.

Pulire e/o sostituire i filtri dopo il periodo di tempo specif icato (pericolo di incendio). Vedere il paragrafo Manutenz ione e pulizia.

Deve essere presente un’adeguata ventilazione nel loca le quando la cappa è utilizz ata contemporaneamente ad apparecchi che ut ilizzano gas o altri combustibili (non applicabile ad apparec chi che scaric ano unicamente l’aria nel locale)

  • Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere s maltito come un normale rifiuto domestico . Il prodotto da smaltire deve essere conferito press o un apposito centro di raccolt a per il riciclaggio dei componenti elettrici ed elettronici. Assic

randosi che questo prodotto sia s maltito correttamente, si contribuirà a prevenire potenziali conseguenze negativ e per l’ambiente e per la salute che potrebbero altrim enti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il s

rvizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.IT

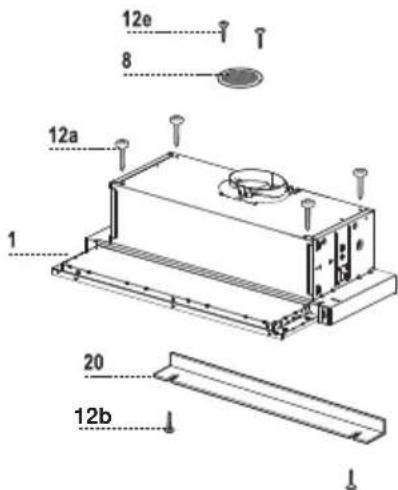

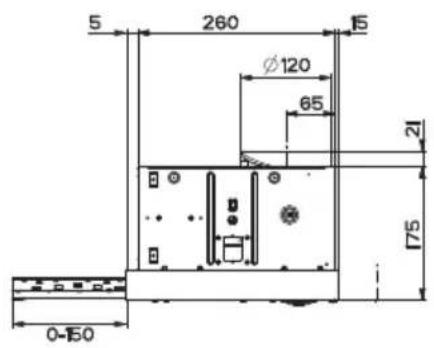

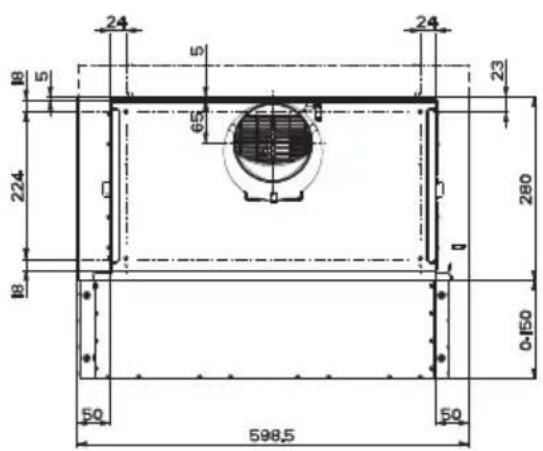

CARATTERISTICHE Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 8 1 Griglia direzionata Uscita Aria 20 1 Profilo chiusura Rif. Q.tà Componenti di Installazione 12a 4 Viti 4,2 x 44,4 12b 2 Viti 4,2 x 12 12e 2 Viti 2,9 x 9,5 Q.tà Documentazione

1 Libretto Istruzioni 12bIT

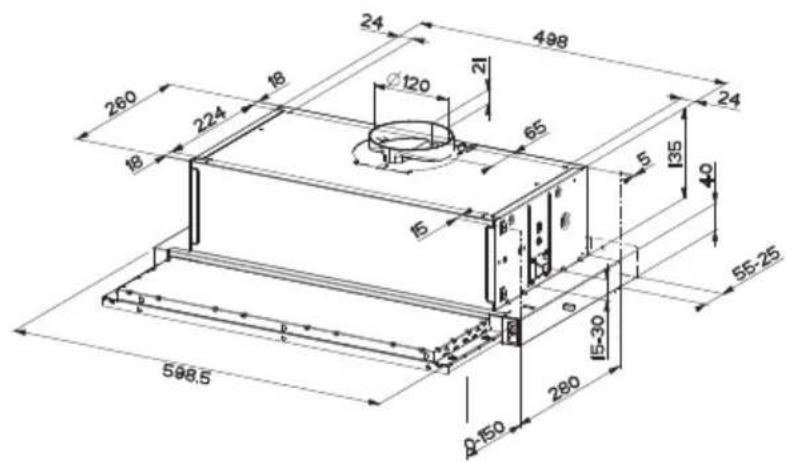

INSTALLAZIONE Foratura Piano di supporto e Montaggio Cappa

  • Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
  • Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
  • Praticare un foro ø 125 mm sul Piano di supporto, utiliz- zando la Dima di foratura in dotazione.
  • Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione. 12a

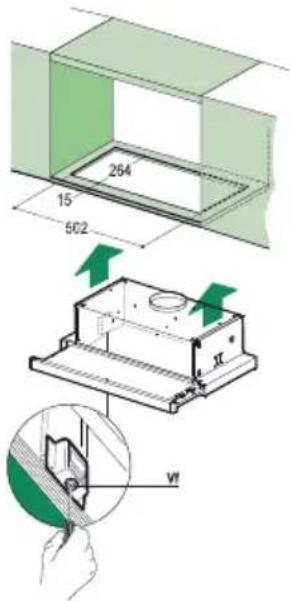

  • La Cappa può essere installata direttamente sul piano infe- riore dei Pensili con i Supporti laterali a scatto.
  • Praticare un incasso sul piano inferiore del Pensile, come indicato.
  • Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
  • Bloccare definitivamente serrando le Viti Vf dal sotto della Cappa.

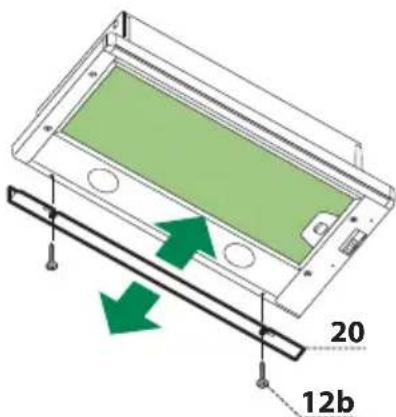

  • Lo spazio tra il bordo della Cappa e la Parete di fondo può essere chiuso applicando il Profilo 20 in dotazione con le Viti 12b.

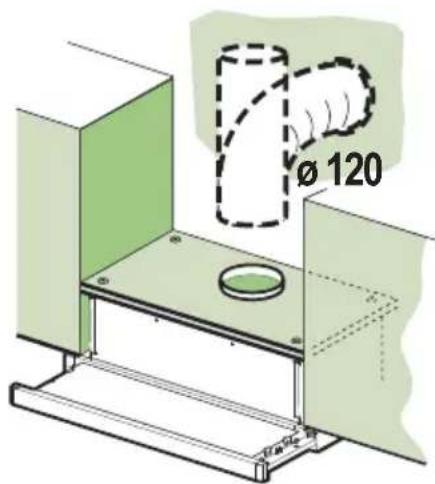

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø120 mm, la cui scelta è lasciata all'installatore.

  • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
  • Togliere eventuali Filtri Antiodore al Carbone attivo. ø 120
  • Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm.
  • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

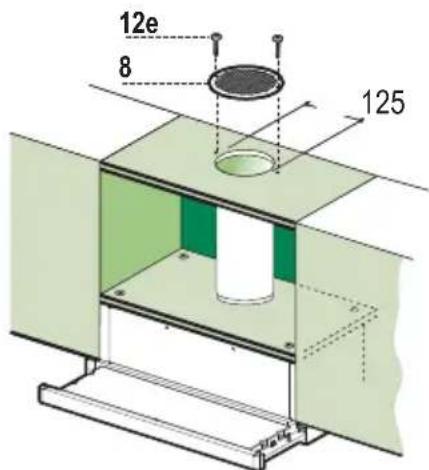

  • Fissare la Griglia direzionata 8 sull’uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
  • Assicurarsi della presenza dei Filtri antiodore al Car- bone attivo. 12e
  • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con aper- tura dei contatti di almeno 3 mm.
  • Dopo aver installato la cappa è necessario per la prima volta aprire il carrello scorrevole ener- gicamente fino a sentire lo scatto di fine corsa.IT

L Luci Accende e spegne l’Impianto di Illuminazione. M Motore Accende e spegne il motore Aspirazione. V Velocità Determina la velocità di esercizio: .1Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura. .2Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro. .3Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.IT

PULIZIA E MANUTENZIONE

  • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

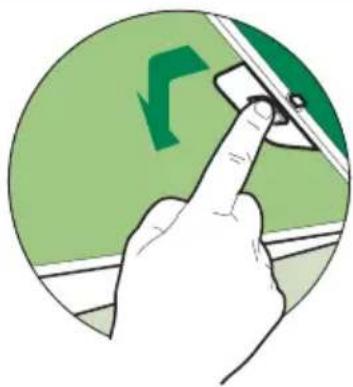

  • Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
  • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un’eventuale cambiamento del colore della su- perficie del filtro, che potrebbe verificarsi nel tempo, non pre- giudica assolutamente l’efficienza dello stesso.)
  • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  • Chiudere il carrello aspirante. Filtri antiodore (Versione Filtrante) SOSTITUZIONE Attenzione: Spegnere le luci ed attendere il raffreddamento delle lampade prima di effettuare la sostituzione del filtro antiodore.
  • Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolar- mente intenso.
  • Estrarre il carrello aspirante.
  • Togliere i Filtri Antigrasso
  • Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
  • Rimontare i Filtri antigrasso.
  • Richiudere il carrello aspirante.IT

ILLUMINAZIONE Se in qualunque momento una lampada non funziona, aprire la griglia metallica e controllare che sia ben avvitata. Se è necessario cambiarla, utilizzare una lampada dello stes- so tipo e potenza. Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
