5DL69850 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DL69850
Distanza minima di sicurezza tra piano cottura e cappa	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione	Rete, classe I con messa a terra
Bande di frequenza radio/WiFi	2,4 GHz
Potenza massima trasmessa (radio/WiFi)	100 mW
Numero di velocità motore	3 velocità + intensiva (6 min)
Funzioni speciali	Modalità AUTO, Funzione 24h, Funzione Delay, MULTICONTROL (compatibile con piano a induzione e telecomando)
Illuminazione	LED a intensità variabile, gruppo di rischio 1 secondo IEC/EN62471
Allarme saturazione filtri metallici	Ogni 100 ore di funzionamento
Allarme saturazione filtro a carbone attivo	Ogni 200 ore di funzionamento
Pulizia dei filtri antigrasso	Ogni 2 mesi, lavabili in lavastoviglie
Sostituzione del filtro a carbone attivo	Circa ogni 4 mesi
Pulizia esterna	Panno umido e detergente neutro, evitare alcol e silicone
Blocco tastiera	Sì, per pulizia
Sezionamento elettrico	Dispositivo di interruzione conforme alle norme di cablaggio
Riparabilità	Contattare il servizio post-vendita per sostituzione illuminazione
Pressione negativa massima ammissibile	0,04 mbar

Domande frequenti - 5DL69850 BLAUPUNKT

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza di sicurezza minima è di 650 mm. Verificare anche le istruzioni del piano cottura a gas che potrebbero richiedere una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Possono essere lavati in lavastoviglie.

Quando sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non si lava e deve essere sostituito circa ogni 4 mesi (o più frequentemente in caso di uso intensivo).

Come attivare il blocco tastiera?

Tenere premuto il tasto A (tutti i LED lampeggiano). Ciò consente di pulire la cappa senza modificare le impostazioni.

Cosa significano gli allarmi di saturazione dei filtri?

I LED lampeggianti indicano che è ora di pulire (filtri metallici dopo 100 ore) o sostituire (filtro a carbone dopo 200 ore) i filtri.

Come resettare l'allarme dei filtri?

Con motore e illuminazione spenti, tenere premuto il tasto B: tutti i LED lampeggiano 3 volte.

Posso usare la cappa con un piano a induzione?

Sì, se il piano è compatibile MULTICONTROL. È possibile associare fino a 3 piani e un telecomando. Consultare il manuale del piano per l'abbinamento.

Qual è la funzione 24h?

La funzione 24h fa funzionare il motore 10 minuti ogni ora per 24 ore, per una ventilazione continua a bassa velocità. Si disattiva premendo nuovamente il tasto F.

Come funziona la funzione Delay?

La funzione Delay (tasto G) arresta automaticamente il motore e l'illuminazione dopo 30 minuti. Non può essere attivata con le modalità Intensiva o 24h.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzarlo. Contattare il fabbricante o un tecnico autorizzato per la sostituzione per evitare il rischio di scosse elettriche.

MANUALE UTENTE 5DL69850 BLAUPUNKT

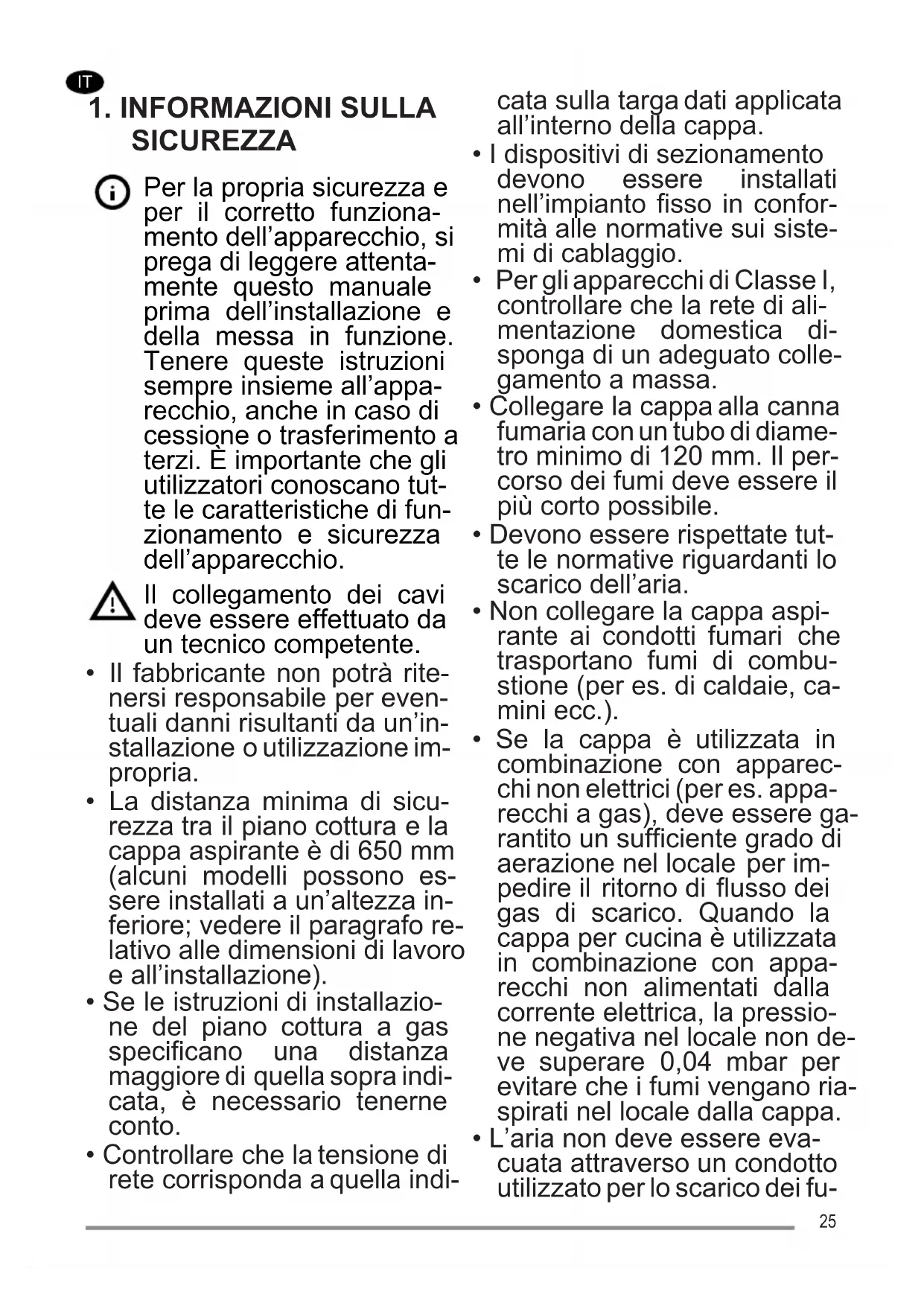

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Dichiarazione di Conformità

Il fabbricante dichiara che questo apparecchio con funzionalità radio + WIFI è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.blaupunkt-einbaugeraete.com/it/detail/.html

Bande di frequenza	Massima potenza trasmessa
2,4 GHz 100 mW max.

2. USO

- La cappa aspirante è progettata esclusivamente per l'uso domestico

allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

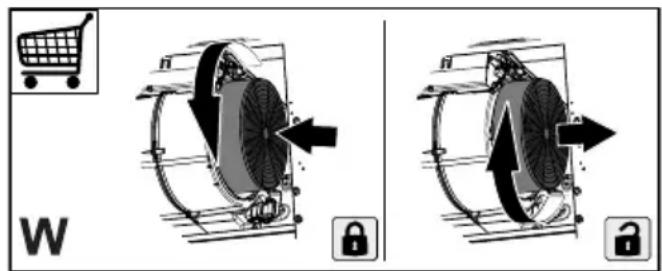

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

W W

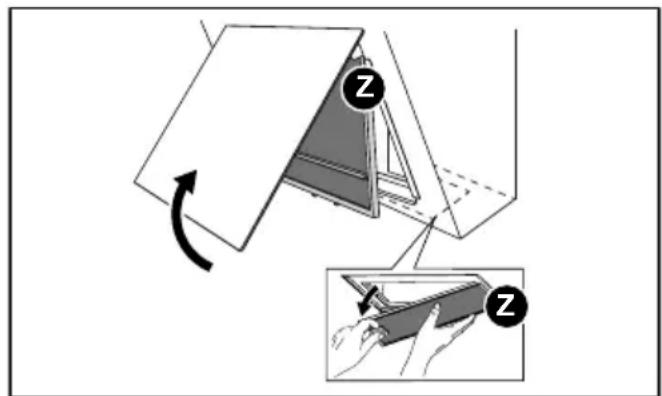

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

- Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

Se il prodotto o una delle sue parti è in acciaio inox utilizzare per la pulizia prodotti specifici non abrasivi e seguire le linee della satinatura durante la pulizia.

4. COMANDI

Tasto Pressione tasto	Funzione Led
A	Breve Segne il motore. -
	Lunga Funzione Blocco Tastiera Attiva/Disattiva il blocco tastiera per la pulizia della cappa.	Tutti i led lampeggiano.
B	Breve Accende il motore alla prima velocità. I led A e B si accen-
	Lunga con tutti i carichi spenti (mo-tore e luci) Si effettua il reset dell'allarme saturazione Filtri.	dono.
		Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.	Lampeggiante
C	Breve Accende il motore alla seconda velocità. I led A e C si accen-dono.
	Lunga con tutti i carichi spenti (mo-tore e luci) Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.	Tutti i led lampeg-giano 2 volte: allarme attivato.Tutti i led lampeg-giano 1 volta: allarme disattivato.
		Segnala l'allarme saturazione Filtro Antiodore al Carbone Attivo. L'allar-me entra in funzione dopo 200 ore di lavoro effettivo della cappa.	Lampeggiante
D	Breve Accende il motore alla terza velocità. I led A e D si accen-dono.
	Lunga Accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritor-na automaticamente alla terza velocità.	Lampeggiante
E	Breve	Modalità AUTOAd ogni pressione di altri tasti la modalità AUTO si disattiva.La modalità AUTO si attiva con la pressione del tasto oppure all'accenzione del Piano Induzione Accoppiato.Il piano induzione può controllare la velocità del motore della cappa. Il modo in cui viene controllata la velocità dipende dalla modalità in cui l'utente imposta il piano. Si rimanda al manuale del piano.Quando viene acceso il piano induzione le luci della cappa vengono accese alla massima intensità. Quando viene spento il piano induzione lo stato delle luci non viene modificato.	Fisso:modalità AUTO attivata.Spento:modalità AUTO disattivata temporane-mente.
	Lunga con tutti i carichi spenti (motore e luci)	Accoppiamento MULTICONTROLSi avvia la procedura di associazione della cappa a dispositivi compatibili (piano induzione o telecomando). Si possono associare fino a 3 piani induzione ed un solo telecomando. Si rimanda al manuale dei dispositivi per le operazioni che occorre eseguire su questi.La procedura di accoppiamento dura 2 minuti. Se entro questo tempo non viene riconosciuto nessun dispositivo verificare di aver avviato precedentemente la procedura dei dispositivi da accoppiare. E' possibile sia stato raggiunto il limite massimo di dispositivi associabili.	Led E, F, G e H lampeggiati: procedura di accoppiamento in corso.Al completamento con successo della procedura i led E, F ,G e H vengono accesi per 2 secondi.
F Breve Funzione		24hAttiva/Disattiva il motore alla modalità 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore.Non è attivabile se attive la modalità Intensiva o Delay.	Lampeggiante
G Breve Funzione		DelayAttiva/Disattiva la funzione Delay, lo spegnimento automatico ritardato del motore e dell'impianto d'illuminazione dopo 30 minuti.Non è attivabile se attive la funzioni Intensiva o Delay.	Fisso insieme al led della velocità impostata.
H Breve		Pressione breve: Accende/Spegne le luci alla massima intensità. Fisso
		Lunga	Pressione lunga: Accende/Spegne le luci alla media intensità.	Fisso
			Se è presente un piano induzione accoppiato alla cappa, se la cappa è spenta, appena si accende il piano induzione, le luci della cappa vengono accese alla massima intensità.
		Lunga con tutti i carichi spenti (motore e luci)	Disaccoppiamento MULTICONTRLSi avvia la procedura di cancellazione di tutti i dispositivi compatibili precedente associati con funzione Accoppiamento MULTICONTROL.	Al completamento con successo della procedura i led E, F ,G e H lampeggiano per 5 volte.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
• Lampade appartenenti a gruppo di rischio 1 secondo IEC/EN62471 a 20cm di distanza e gruppo di rischio esente secondo IEC/EN62471 a 30cm di distanza.
