Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DL69850
Minsta säkerhetsavstånd mellan häll och fläkt	650 mm
Avloppsrörets diameter	Minst 120 mm
Strömförsörjning	Nätanslutning, klass I med jordning
Radio-/WiFi-frekvensband	2,4 GHz
Maximal överförd effekt (radio/WiFi)	100 mW
Antal motorhastigheter	3 hastigheter + intensiv (6 min)
Specialfunktioner	AUTO-läge, 24h-funktion, Delay-funktion, MULTICONTROL (kompatibel med induktionshäll och fjärrkontroll)
Belysning	LED med dimbar intensitet, riskgrupp 1 enligt IEC/EN62471
Larm för mättade metallfilter	Var 100:e drifttimme
Larm för mättat aktivt kolfilter	Var 200:e drifttimme
Rengöring av fettfilter	Var 2:a månad, diskmaskinstvättbara
Byte av aktivt kolfilter	Ungefär var 4:e månad
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel, undvik alkohol och silikon
Tangentlås	Ja, för rengöring
Elektrisk frånkoppling	Frånkopplingsanordning enligt ledningsstandarder
Reparerbarhet	Kontakta service för byte av belysning
Maximalt tillåtet undertryck	0,04 mbar

Vanliga frågor - 5DL69850 BLAUPUNKT

Vad är minsta avståndet mellan häll och fläkt?

Minsta säkerhetsavstånd är 650 mm. Kontrollera även instruktionerna för gashällen som kan kräva ett större avstånd.

Hur rengör man fettfiltren?

Fettfiltren bör rengöras var 2:a månad (eller oftare vid intensiv användning). De kan tvättas i diskmaskin.

När ska man byta aktivt kolfilter?

Det aktiva kolfiltret kan inte tvättas och måste bytas ungefär var 4:e månad (eller oftare vid intensiv användning).

Hur aktiverar man tangentlåset?

Tryck länge på knappen A (alla LED-lampor blinkar). Detta gör att du kan rengöra fläkten utan att ändra inställningarna.

Vad betyder larmen för mättade filter?

Blinkande LED-lampor indikerar att det är dags att rengöra (metallfilter efter 100 timmar) eller byta (kolfilter efter 200 timmar).

Hur återställer man filterlarmet?

Med motorn och belysningen avstängda, tryck länge på knappen B: alla LED-lampor blinkar 3 gånger.

Kan jag använda fläkten med en induktionshäll?

Ja, om hällen är kompatibel med MULTICONTROL. Du kan para ihop upp till 3 hällar och en fjärrkontroll. Se hällens manual för ihopparning.

Vad är 24h-funktionen?

24h-funktionen kör motorn 10 minuter varje timme i 24 timmar, för kontinuerlig ventilation på låg hastighet. Den stängs av genom att trycka på knappen F igen.

Hur fungerar Delay-funktionen?

Funktionen Delay (knapp G) stänger automatiskt av motorn och belysningen efter 30 minuter. Kan inte aktiveras tillsammans med Intensiv- eller 24h-lägena.

Vad gör man om nätsladden är skadad?

Använd den inte. Kontakta tillverkaren eller en auktoriserad tekniker för att byta ut den för att undvika risk för elektrisk stöt.

BRUKSANVISNING 5DL69850 BLAUPUNKT

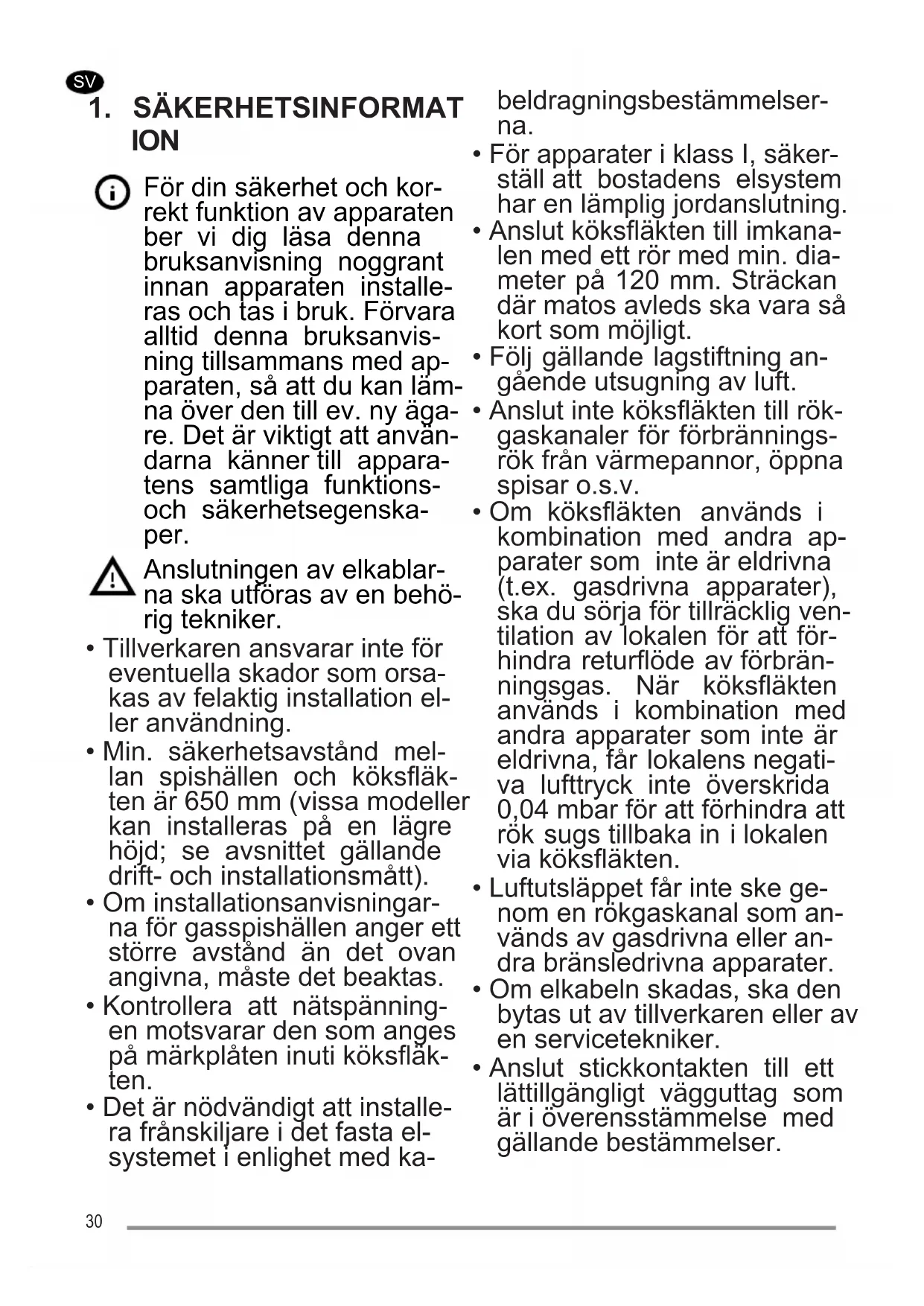

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

Förklaring om Överensstämmelse

Tillverkaren förklarar att denna apparat med radio + WIFI-funktion överensstämmer med direktivet 2014/53/EG.

Den fullständiga texten för EG-förklaring om överensstämmelse finns på följande Internet-adress:

Frekvens-band	Max överförd effekt
2,4 GHz 100 mW max.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

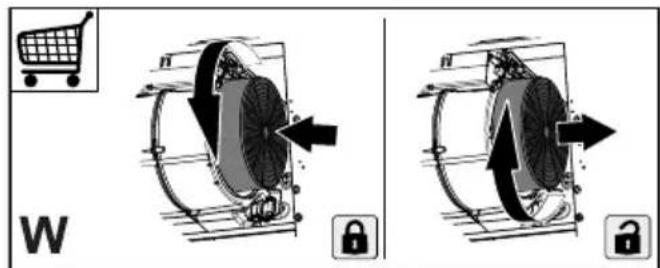

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

W N N

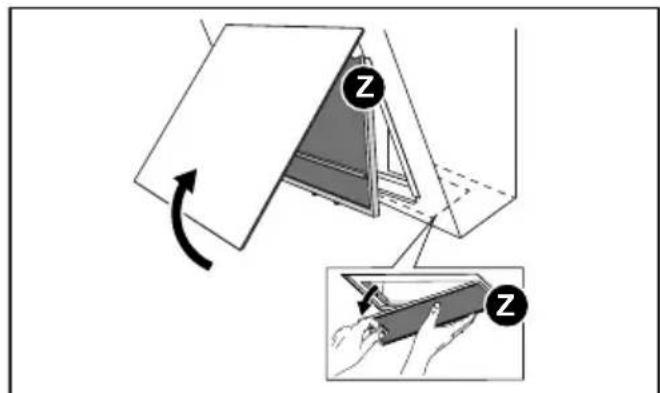

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

- Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel. - För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

4. MANÖVERDON

Knapp	Tryck på knappen	Funktion Led-lampa
A	Kort Stänger	av motorn. -
	Långt Funktion KnapplåsAktiverar /Inaktiverar knapplåset för rengöring av fläkten.	Alla led-lampor blinkar.
B	Kort Slår på motorn vid första hastigheten. LED-lamporna A	och B tänds.
	Lång med alla laster avstängda (motor och ljus)	Man utför återställning av larmet för mättade Filter.	Alla led-lampor blinkar 3 gånger.
		Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem. Larmet sätts igång efter fläktens effektiva 100 driftstimmar.	Blinkande
C	Kort Slår på motorn vid den andra hastigheten. LED-lamporna A	och C tänds.
	Lång med alla laster avstängda (motor och ljus)	Aktiverar/Inaktiverar larmet för Filtren med Aktivt Kol.	Alla led-lampor blinkar 2 gånger: larm aktiverat.Alla led-lampor blinkar 1 gång: larm inaktiverat.
		Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igång efter fläktens effektiva 200 driftstimmar.	Blinkande
D	Kort Slår på motorn vid tredje hastigheten. LED-lamporna A	och D tänds.
	Långt Slår på motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden går ut, går systemet automatiskt tillbaka till den tredje hastigheten.	Blinkande
E	Kort	AUTOMATISK lägeVid varje tryck på den övriga knapparna inaktiveras det AUTOMATISKA läget.Det AUTOMATISKA läget aktiveras med intryckning av knappen eller vid påslagning av Sammankopplad Induktionshäll.Induktionshällen kan styra fläktmotorns hastighet. Läget med vilket hastigheten styrs, beror på lägef med vilket användaren ställer in hällen. Vi hänvisar till manualen för spishällen.När induktionshällen slås på, tänds fläktens lampor med maximal intensitet. När induktionshällen slås av modifieras inte lampornas tillständ.	Fast: AUTOMATISKT läge aktiverat.Släckt: AUTOMATISKT läge tillfälligt inaktiverat.
	Lång med alla laster avstängda (motor och ljus)	MULTICONTROL kopplingProceduren för koppling mellan fläkten och kompatibla element aktiveras (induktionshäll eller fjärrkontroll). Man kan sammankoppla upp till 3 induktionshällar och endast en fjärrkontroll. Vi hänvisar till manualen för de olika enheterna för procedurerna som behöver utföras på dessa.Sammankopplingsproceduren varar 2 minuter. Om ingen enhet identifieras inom denna tiden, kontrollera att du först har aktiveras proceduren på enheterna som ska sammankopplas. Det kan hånda att det maximala antalet kopplingsbara enheter har uppnåtts.	Led-lamporna E, F, G och H' blinkar: sammankopplings-procedur pagår.När proceduren har fullbordats framgångsrikt, tänds led-lamporna E, F ,G och H i 2 sekunder.
F Kort Funktion 24hAktiverar/lnaktiverar motorn i läge 24h, en hastighet som tillåter en uppsugning på 10 minuter per timme, för en cykel på 24 timmar.Den kan inte aktiveras med läge Intensiv eller Fördröjd.			Blinkande
G Kort Fördröjd FunktionAktiverar/lnaktiverar funktionen Fördröjd, fördröjd avstängning av motorn och belysningen efter 30 minuter.Den kan inte aktiveras om funktionerna Intensiv eller Fördröjd är aktiverade.			Fast tillsammans med led-lampan för inställd hastighet.
H Kort	Kort tryck: Tänder/släcker lamporna med maximal ljusstyrka. Fast
	Långt	Långt tryck: Tänder/Släcker lamporna vid medel intensitet. Fast
		Om en induktionshäll är sammankopplad med fläkten, och fläkten är avstängd, tänds fläktens lampor med maximal ljusstyrka vid påslagning av induktionshällen.
	Lång med alla laster avstängda (motor och ljus)	Bortkoppling MULTICONTROLProcedur för annulering av alla kompatibla enheter som tidigare kopplats samman med Sammankopplingsfunktionen MULTICONTROL.	Vid procedurens framgångsrika full-bordande blinkar led-lamporna E, F, G och H 5 gånger.

5. BELYSNING

• Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").
• Lampor tillhörande riskgrupp 1 enligt IEC/EN 62471 vid 20 cm avständ från ögonen och ingen riskgrupp enligt IEC/EN 62471 vid 30 cm avständ från ögonen.
