5DL69653 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Märke	Blaupunkt
Modell	5DL69653
Produkttyp	Köksfläkt
Avsedd användning	Hushållsbruk för att eliminera kökslukter
Minsta säkerhetsavstånd (spishäll)	650 mm
Avgaskanalens diameter	120 mm minimum
Apparatklass	Klass I (jordning krävs)
Antal motorhastigheter	3 (hastighet 1, 2, 3 + intensiv)
Fördröjd avstängningsfunktion	Ja, 30 minuter vid långtryck i 2 sekunder
Intensivfunktion	Ja, 6 minuter på hög hastighet
Belysning	Ja, strömbrytare L (byte av service)
Fettfilter	Diskmaskinssäkert, varannan månad
Aktivt kolfilter	Går inte att tvätta, byt var 4:e månad
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel, ingen alkohol eller silikon
Underhåll av användaren	Endast filter, ingen rengöring av barn utan uppsikt
Strömförsörjning	Se märkplåten invändigt i fläkten
Elektrisk anslutning	Av behörig tekniker, jordning obligatorisk
Kabellängd	Ej specificerad
Fläktens material	Ej specificerat
Mått (L x D x H)	Ej specificerade
Vikt	Ej specificerad
Reservdelar	Kontakta kundtjänst för belysning och andra delar

Vanliga frågor - 5DL69653 BLAUPUNKT

Vad är det minsta säkerhetsavståndet mellan spishällen och fläkten?

Minsta säkerhetsavstånd är 650 mm. Om din gasspishäll anger ett större avstånd, följ det.

Hur rengör jag fettfiltren?

Fettfiltren ska rengöras var 2:a månad. De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel.

När ska det aktiva kolfiltret bytas?

Aktivt kolfilter går inte att tvätta och måste bytas cirka var 4:e månad (eller oftare beroende på användning).

Hur använder jag den fördröjda avstängningsfunktionen?

Tryck på knappen T2, T3 eller T4 i 2 sekunder för att aktivera fördröjd avstängning på 30 minuter. Motsvarande knappar blinkar. Du kan ändra hastighet under nedräkningen.

Vad gör jag om fläkten inte fungerar?

Kontrollera först strömförsörjning och säkring. Om sladden är skadad, låt tillverkaren eller en auktoriserad tekniker byta ut den. För andra problem, kontakta kundtjänst.

Kan jag använda fläkten utan avluftskanal?

Ja, fläkten kan användas i recirkulationsläge med ett aktivt kolfilter. Luften filtreras och återförs till rummet.

Hur byter jag fläktens lampa?

Byte av belysning ska göras av kundtjänst. Kontakta service för att få en lämplig lampa och installation.

Vilka säkerhetsåtgärder måste jag vidta?

Flambera aldrig mat under fläkten, övervaka fritöser, se till att ventilationen är tillräcklig om fläkten används med gasapparater och låt inte barn leka med apparaten.

Kan fläkten installeras ovanför en gasspis?

Ja, förutsatt att minsta säkerhetsavstånd på 650 mm (eller mer om spishällen anger det) respekteras.

Hur aktiverar jag intensivhastigheten?

Tryck på knappen T4 i 2 sekunder. Fläkten går på hög hastighet i 6 minuter och återgår sedan till föregående hastighet. Knappen blinkar under denna tid.

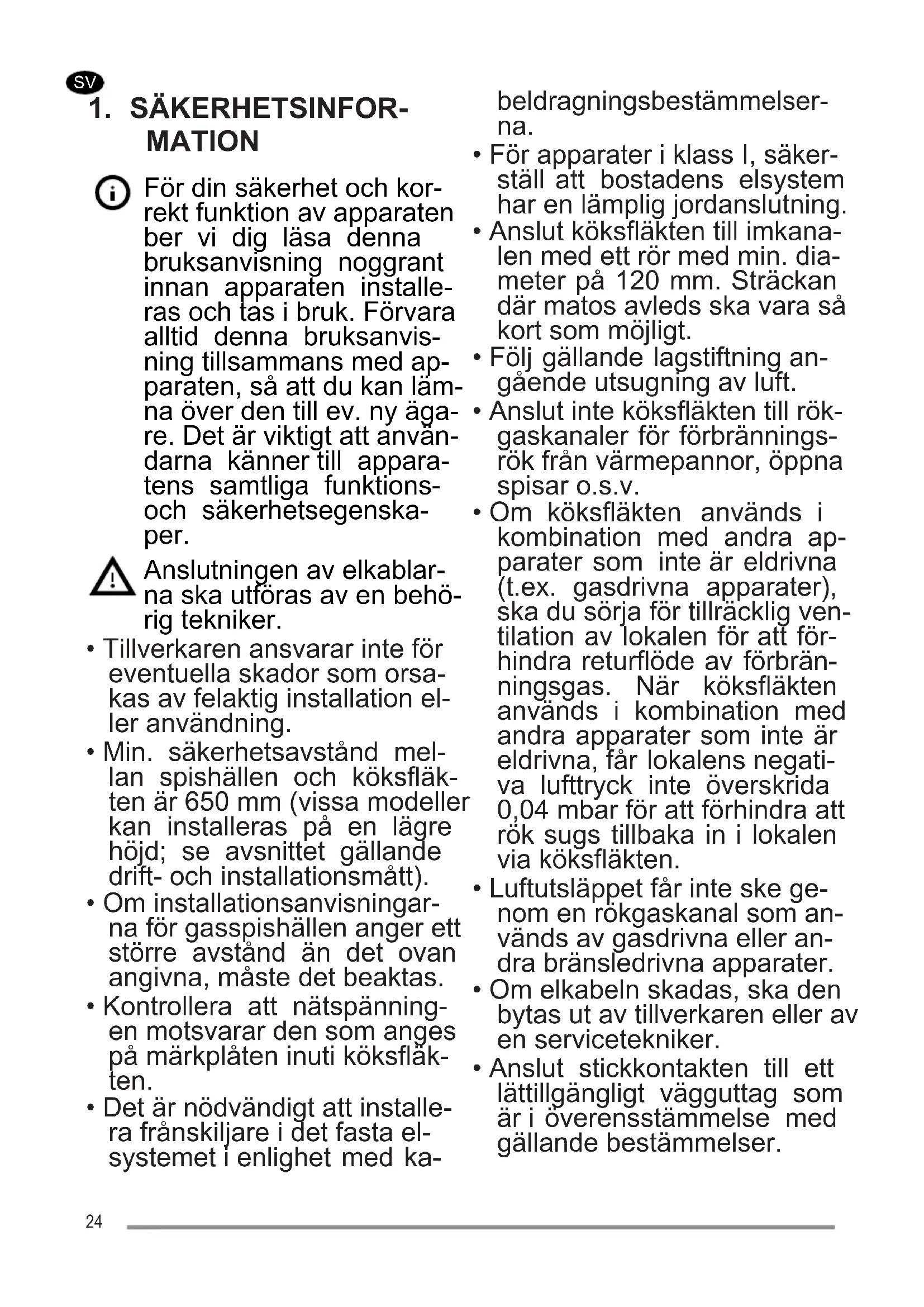

BRUKSANVISNING 5DL69653 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksflåkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

- För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska bytas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

W n n

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.

4. REGLAGE

Knapp Funktion
T1	Stannar motorn. -
T2	Startar motorn på första hastighet. Knapparna T1+T2 tänds.
T3	Startar motorn på andra hastighet. Knapparna T1+T3 tänds.
	När den trycks ner 2 sekunder aktiveras en 30 minuter fördröjd av stängning (motor + belysningar). Drifthastigheten kan ändras när funktionen är aktiv.	Respektive knappar T1+(T2 eller T3 eller T4) blinkar.
T4	Startar motorn på tredje hastighet. Knapparna T1+T4 tänds.
	När de trycks ner under 2 sekunder. Aktiverar högsta hastighet under 6 minuter och går sedan tillbaka till den föregående inställda hastighe- ten. Lämplig för hantering med höga utsläpp av matlagningsrök.	Knappen blinkar.
L	Tänder och släcker belysningen. Knapp tänd.

5. BELYSNING

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").

ES

⚠️ De tilgjengelige delene kan bli veldig varme när platetopper/komfyrer er i bruk.
