5DL69653 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Marca	Blaupunkt
Modello	5DL69653
Tipo di prodotto	Cappa aspirante
Uso previsto	Uso domestico per eliminare gli odori di cucina
Distanza di sicurezza minima (piano di cottura)	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Classi di apparecchio	Classe I (messa a terra necessaria)
Numero di velocità motore	3 (velocità 1, 2, 3 + intensiva)
Funzione spegnimento ritardato	Sì, 30 minuti premendo per 2 secondi
Funzione intensiva	Sì, 6 minuti ad alta velocità
Illuminazione	Sì, interruttore L (sostituzione da parte del servizio assistenza)
Filtro antigrasso	Lavabile in lavastoviglie, ogni 2 mesi
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Pulizia esterna	Panno umido e detergente neutro, niente alcol né silicone
Manutenzione da parte dell'utente	Solo filtri, nessuna pulizia da parte di bambini senza sorveglianza
Alimentazione	Vedere targhetta all'interno della cappa
Collegamento elettrico	Da un tecnico competente, messa a terra obbligatoria
Lunghezza del cavo	Non specificata
Materiale della cappa	Non specificato
Dimensioni (L x P x H)	Non specificate
Peso	Non specificato
Pezzi di ricambio	Contattare il servizio assistenza per illuminazione e altri pezzi

Domande frequenti - 5DL69653 BLAUPUNKT

Qual è la distanza di sicurezza minima tra il piano di cottura e la cappa?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del vostro piano di cottura a gas specificano una distanza maggiore, rispettatela.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro.

Quando è necessario sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non si lava e deve essere sostituito circa ogni 4 mesi (o più spesso a seconda dell'uso).

Come utilizzare la funzione di spegnimento ritardato?

Premere il pulsante T2, T3 o T4 per 2 secondi per attivare lo spegnimento ritardato di 30 minuti. I pulsanti corrispondenti lampeggiano. È possibile cambiare velocità durante il conto alla rovescia.

Cosa fare se la cappa non funziona più?

Verificare prima l'alimentazione elettrica e il fusibile. Se il cavo è danneggiato, farlo sostituire dal produttore o da un tecnico autorizzato. Per qualsiasi altro problema, contattare il servizio assistenza.

Posso utilizzare la cappa senza condotto di evacuazione?

Sì, la cappa può funzionare in modalità ricircolo con un filtro a carbone attivo. In questo caso, l'aria viene filtrata e rimessa nella stanza.

Come sostituire la lampadina della cappa?

La sostituzione dell'illuminazione deve essere effettuata dal servizio assistenza. Contattare il SAV per ottenere una lampadina adatta e l'installazione.

Quali precauzioni di sicurezza devo rispettare?

Non fiammeggiare mai cibi sotto la cappa, sorvegliare le friggitrici, assicurare una ventilazione adeguata se la cappa viene utilizzata con apparecchi a gas, e non lasciare che i bambini giochino con l'apparecchio.

La cappa può essere installata sopra un piano di cottura a gas?

Sì, a condizione di rispettare la distanza minima di sicurezza di 650 mm (o più se specificato dal piano di cottura).

Come attivare la velocità intensiva?

Premere il pulsante T4 per 2 secondi. La cappa funziona ad alta velocità per 6 minuti, poi torna alla velocità precedente. Il pulsante lampeggia durante questo periodo.

MANUALE UTENTE 5DL69653 BLAUPUNKT

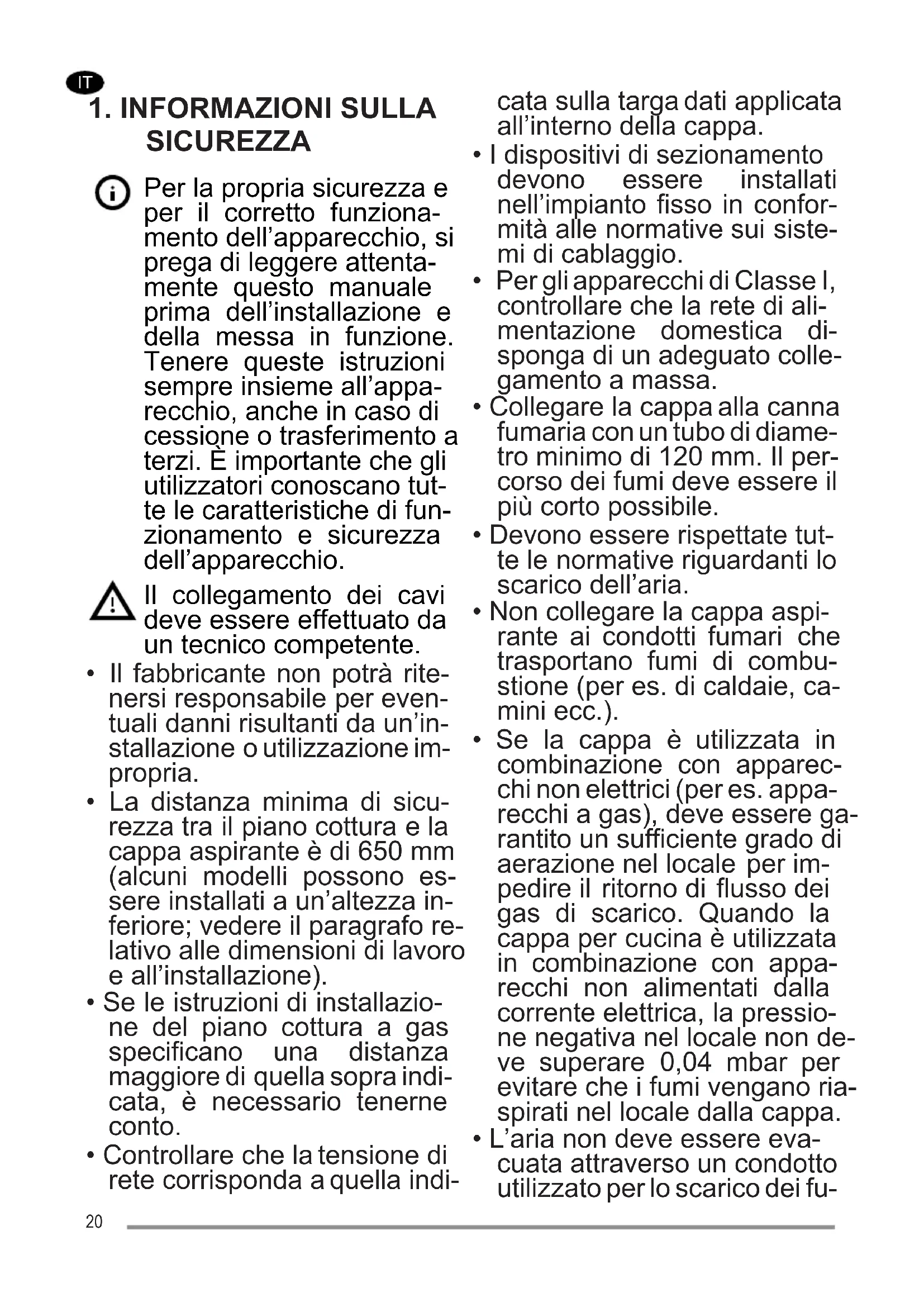

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sosti-

tuito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

W

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

	[7cc3]
Tasto Funzione
T1	Spegne il motore. -
T2	Accende il motore alla prima velocità. I tasti T1+T2 sono accesi.
T3	Accende il motore alla seconda velocità. I tasti T1+T3 sono accesi.
	Premuto per 2 secondi attiva lo spegnimento ritardato di 30 minuti (Motore+Luci). A funzione attiva è possibile cambiare la velocità di esercizio.				I rispettivi tasti T1+(T2 o T3 o T4) lampeggiano.
T4	Accende il motore alla terza velocità. I tasti T1+T4 sono accesi.
	Premuto per 2 secondi. Attiva la velocità Intensiva temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente imposta-ta. Adatta a fronteggiare le massime emissioni di fumi di cottura.				Il tasto lampeggia.
L	Accende e spegne l'impianto di illuminazione. Tasto acceso.

5. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

SV
