5DL69653 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Marke	Blaupunkt
Modell	5DL69653
Produkttyp	Dunstabzugshaube
Verwendungszweck	Haushaltsgebrauch zur Beseitigung von Kochgerüchen
Mindestsicherheitsabstand (Kochfeld)	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Geräteklasse	Klasse I (Erdung erforderlich)
Anzahl der Motorstufen	3 (Stufe 1, 2, 3 + Intensivstufe)
Abschaltautomatik	Ja, 30 Minuten bei längerem Drücken (2 Sekunden)
Intensivfunktion	Ja, 6 Minuten auf hoher Stufe
Beleuchtung	Ja, Schalter L (Austausch durch Kundendienst)
Fettfilter	Spülmaschinenfest, alle 2 Monate
Aktivkohlefilter	Nicht waschbar, alle 4 Monate austauschen
Außenreinigung	Feuchtes Tuch und neutrales Reinigungsmittel, kein Alkohol oder Silikon
Wartung durch den Benutzer	Nur Filter, keine Reinigung durch Kinder ohne Aufsicht
Stromversorgung	Siehe Typenschild im Inneren der Haube
Elektrischer Anschluss	Durch einen qualifizierten Techniker, Erdung erforderlich
Kabellänge	Nicht angegeben
Material der Dunstabzugshaube	Nicht angegeben
Abmessungen (B x T x H)	Nicht angegeben
Gewicht	Nicht angegeben
Ersatzteile	Für Beleuchtung und andere Teile den Kundendienst kontaktieren

Häufig gestellte Fragen - 5DL69653 BLAUPUNKT

Was ist der Mindestsicherheitsabstand zwischen dem Kochfeld und der Dunstabzugshaube?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anweisungen Ihres Gaskochfelds einen größeren Abstand vorschreiben, halten Sie diesen ein.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann nicht gewaschen werden und sollte etwa alle 4 Monate (oder häufiger je nach Nutzung) ausgetauscht werden.

Wie verwendet man die Abschaltautomatik?

Drücken Sie die Taste T2, T3 oder T4 2 Sekunden lang, um die 30-minütige Abschaltautomatik zu aktivieren. Die entsprechenden Tasten blinken. Während des Countdowns können Sie die Stufe ändern.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn das Kabel beschädigt ist, lassen Sie es vom Hersteller oder einem autorisierten Techniker ersetzen. Bei anderen Problemen wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube ohne Abluftkanal verwenden?

Ja, die Haube kann mit einem Aktivkohlefilter im Umluftbetrieb arbeiten. In diesem Fall wird die Luft gefiltert und in den Raum zurückgeführt.

Wie wird die Glühbirne der Dunstabzugshaube ausgetauscht?

Der Austausch der Beleuchtung muss vom Kundendienst durchgeführt werden. Kontaktieren Sie den Kundendienst, um eine geeignete Glühbirne und die Installation zu erhalten.

Welche Sicherheitsvorkehrungen muss ich beachten?

Flambieren Sie niemals Speisen unter der Haube, beaufsichtigen Sie Fritteusen, sorgen Sie für ausreichende Belüftung, wenn die Haube mit Gasgeräten verwendet wird, und lassen Sie Kinder nicht mit dem Gerät spielen.

Kann die Dunstabzugshaube über einem Gaskochfeld installiert werden?

Ja, unter Einhaltung des Mindestsicherheitsabstands von 650 mm (oder mehr, wenn vom Kochfeld vorgegeben).

Wie aktiviere ich die Intensivstufe?

Drücken Sie die Taste T4 2 Sekunden lang. Die Haube läuft 6 Minuten auf hoher Stufe und kehrt dann zur vorherigen Stufe zurück. Die Taste blinkt während dieser Zeit.

BEDIENUNGSANLEITUNG 5DL69653 BLAUPUNKT

Register your new device on YourBlaupunkt: blaupunkt- einbaugeraete.com

5DL69653

Enjoy it.

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Cappa aspirante

Fläkt

Campana extractor

Emhætte

Kjøkkenvifte

DE 3
EN 8
FR 12
NL 16
IT 20
SV 24
ES 28
DA 32
NO 36

DE

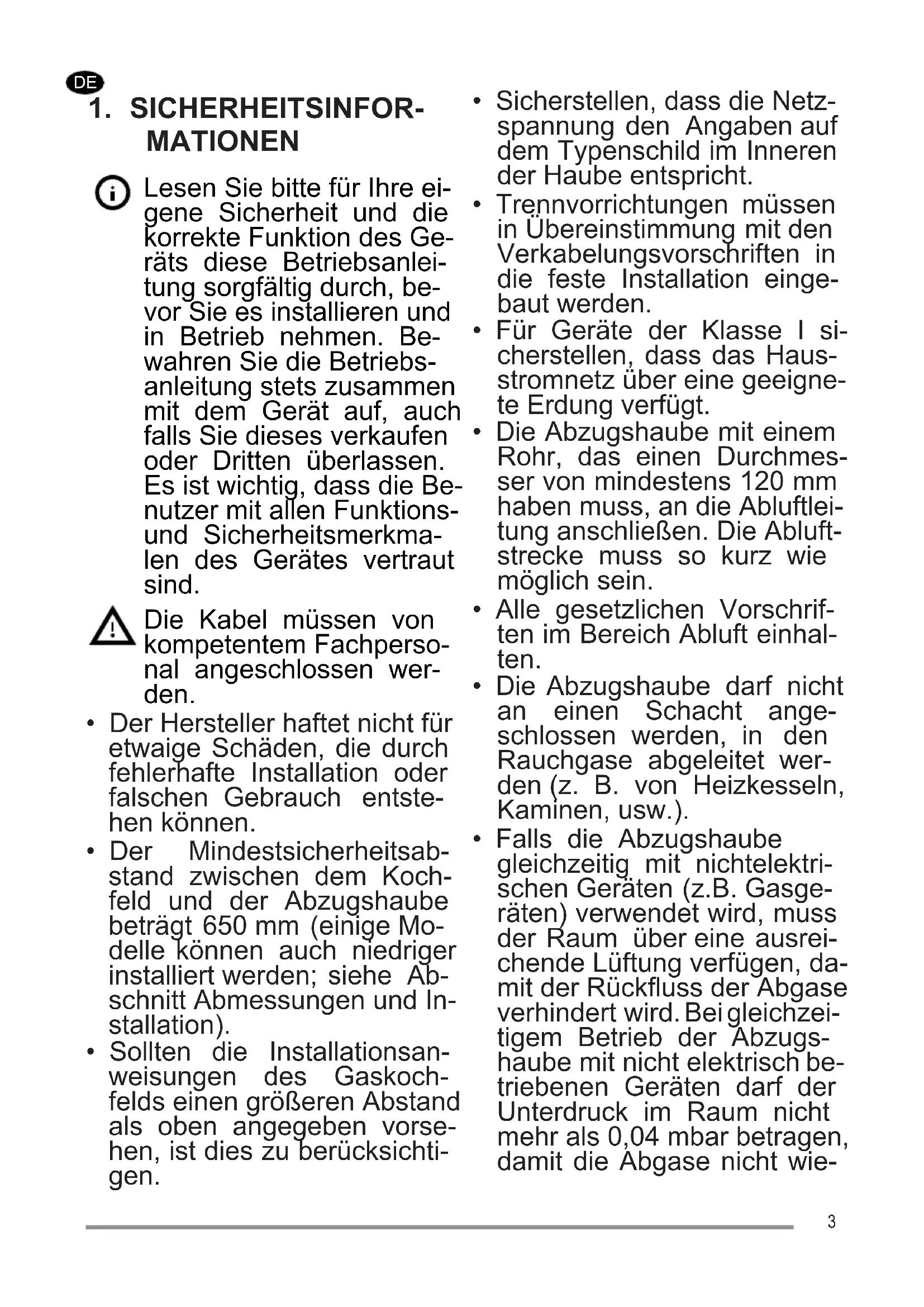

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

⚠️ Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.

• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie-

der durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an-

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Dieses muss vom Endnutzer einer getrennten Sammlung zugeführt werden. Zur Rückgabe stehen hierfür kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

- Ebenso sind Vertreiber mit einer Verkaufsfläche von mindesten 400 Quadratmetern für Elektro- und Elektronikgeräte sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, dazu verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im

Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Be einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

- Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. - Ebenso sind dem Gerät vor der Entsorgung sämtliche Batterien, Akkus oder Leuchtmittel zu entnehmen, soweit dies ohne Zerstörung des Geräts möglich ist. Die entnommenen Batterien, Akkus und Leuchtmittel sind einer separaten Sammlung zuzuführen.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.

- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.

• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.

- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

- Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung häufiger ersetzt werden (W).

W n n

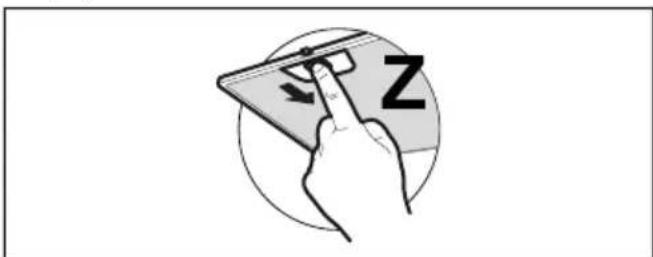

- Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

• Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.

- Vermeiden Sie den Einsatz von Alkohol oder Produkten auf Silikonbasis zur Reinigung der Innen- und Außenseite der Dunstabzugshaube.

4. BEDIENUNG

Taste Funktion
T1	Stoppt den Motor. -
T2	Startet den Motor mit der ersten Drehzahleinstellung. Die Tasten T1+T2	sind beleuchtet.
T3	Startet den Motor mit der zweiten Drehzahleinstellung. Die Tasten T1+T3	sind beleuchtet.
	Ein Tastendruck von 2 Sekunden aktiviert eine um 30 Minuten verzögerte Abschaltung des Geräts (Motor + Beleuchtung). Die Betriebsgeschwindigkeit lässt sich ändern, wenn die Funktion aktiv ist.	Die entsprechenden Tasten T1+(T2 oder T3 oder T4) blinken.
T4	Startet den Motor mit der dritten Drehzahleinstellung. Die Tasten T1+T4	sind beleuchtet.
	Tastendruck von 2 Sekunden. Aktiviert die intensive Drehzahl für einen Zeitraum von 6 Minuten, um anschließend in den zuvor eingestellten Drehzahlbereich zurückzukehren. Geeignet für Beseitigung intensiver Kochdämpfe.	Die Taste blinkt.
L	Schaltet die Beleuchtung ein und aus. Taste erleuchtet.

5. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
