5DL69850 - Kjøkkenvifte BLAUPUNKT - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette
Merke	Blaupunkt
Modell	5DL69850
Minste sikkerhetsavstand mellom komfyr og hette	650 mm
Diameter på avtrekkskanal	Minimum 120 mm
Strømforsyning	Nett, klasse I med jording
Radio/WiFi-frekvensbånd	2,4 GHz
Maksimal sendeeffekt (radio/WiFi)	100 mW
Antall motorhastigheter	3 hastigheter + intensiv (6 min)
Spesialfunksjoner	AUTO-modus, 24h-funksjon, Delay-funksjon, MULTICONTROL (kompatibel med induksjonstopp og fjernkontroll)
Belysning	LED med justerbar styrke, risikogruppe 1 i henhold til IEC/EN62471
Alarm for metning av metallfiltre	Hver 100. driftstime
Alarm for metning av aktivt kullfilter	Hver 200. driftstime
Rengjøring av fettfiltre	Hver 2. måned, kan vaskes i oppvaskmaskin
Utskifting av aktivt kullfilter	Omtrent hver 4. måned
Utvendig rengjøring	Fuktig klut og nøytralt rengjøringsmiddel, unngå alkohol og silikon
Tastelås	Ja, for rengjøring
Elektrisk frakobling	Frakopplingsenhet i samsvar med ledningsnormer
Reparasjonsevne	Kontakt kundeservice for utskifting av belysning
Maksimalt tillatt undertrykk	0,04 mbar

Ofte stilte spørsmål - 5DL69850 BLAUPUNKT

Hva er minste avstand mellom komfyren og hetten?

Minste sikkerhetsavstand er 650 mm. Sjekk også instruksjonene for gasskomfyr som kan kreve større avstand.

Hvordan rengjøre fettfiltrene?

Fettfiltrene må rengjøres hver 2. måned (eller oftere ved intensiv bruk). De kan vaskes i oppvaskmaskin.

Når bør aktivt kullfilter skiftes?

Aktivt kullfilter kan ikke vaskes og må skiftes omtrent hver 4. måned (eller oftere ved intensiv bruk).

Hvordan aktivere tastelåsen?

Trykk lenge på A-tasten (alle LED blinker). Dette gjør at du kan rengjøre hetten uten å endre innstillingene.

Hva betyr alarmene for metning av filtre?

Blinkende LED indikerer at det er tid for rengjøring (metallfiltre etter 100 timer) eller utskifting (kullfilter etter 200 timer) av filtrene.

Hvordan nullstille filteralarmen?

Med motoren og belysningen avslått, trykk lenge på B-tasten: alle LED blinker 3 ganger.

Kan jeg bruke hetten med en induksjonstopp?

Ja, hvis toppen er kompatibel med MULTICONTROL. Du kan koble til opptil 3 topper og en fjernkontroll. Se toppens håndbok for sammenkobling.

Hva er 24h-funksjonen?

24h-funksjonen kjører motoren 10 minutter hver time i 24 timer, for kontinuerlig ventilasjon på lav hastighet. Den deaktiveres ved å trykke på F-tasten igjen.

Hvordan fungerer Delay-funksjonen?

Delay-funksjonen (tast G) stopper automatisk motoren og belysningen etter 30 minutter. Kan ikke aktiveres sammen med Intensiv- eller 24h-modus.

Hva gjør jeg hvis strømledningen er skadet?

Ikke bruk den. Kontakt produsenten eller en autorisert tekniker for utskifting for å unngå risiko for elektrisk støt.

BRUKSANVISNING 5DL69850 BLAUPUNKT

ADVARSEL: Fjern be- skyttelsesfilmen, før em- hætten installeres.

Overensstemmelseserklæring

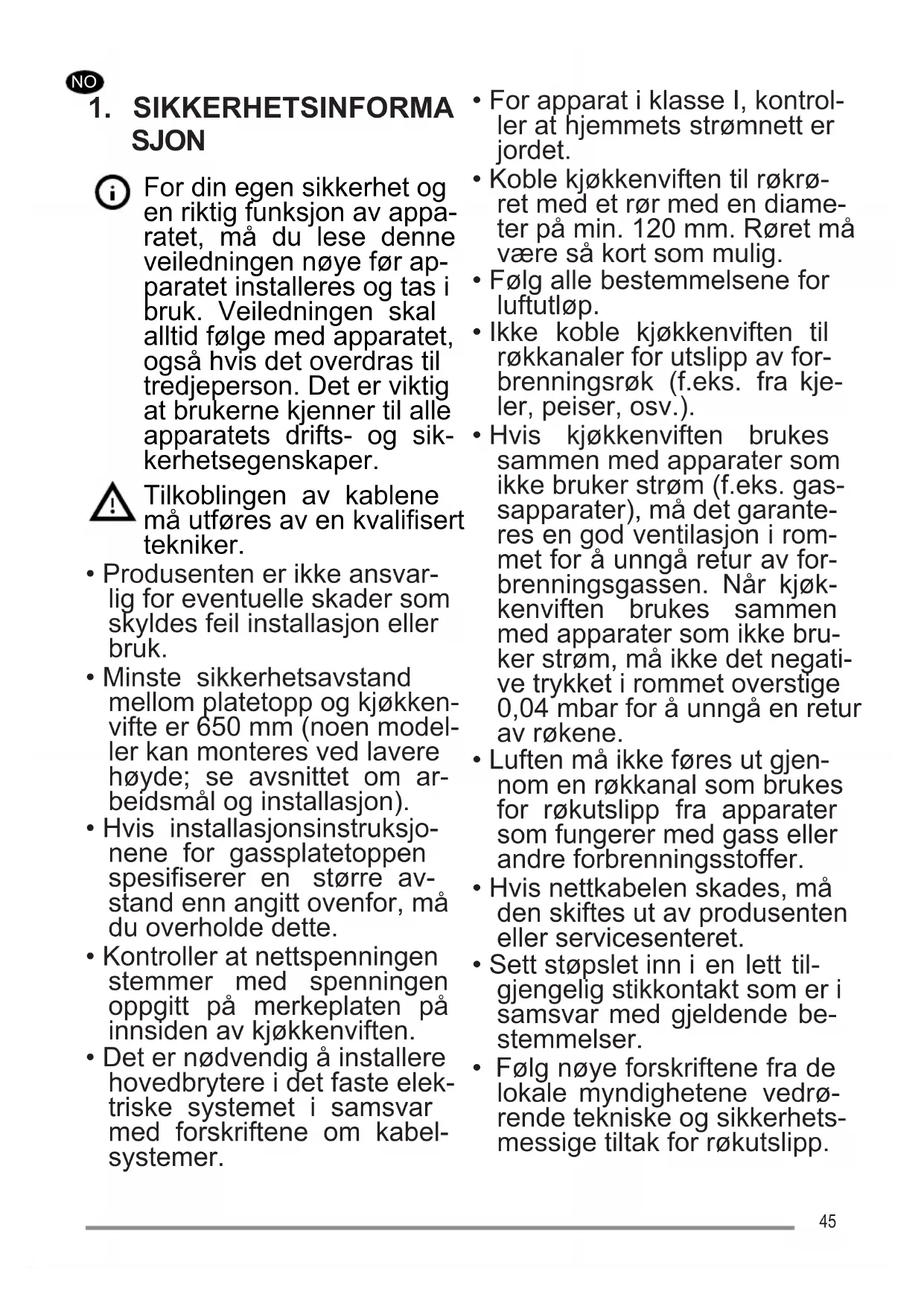

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠️ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkken-vifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.

• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabel-systemer.

• For apparat i klasse I, kontroller at hjemmets strømnett er jordet.

• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
• Følg alle bestemmelsene for luftutløp.
• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).
• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gas-sapparater), må det garante-res en god ventilasjon i rom-met for å unngå retur av forbrenningsgassen. Når kjøk-kenviften brukes sammen med apparater som ikke bru- ker strøm, må ikke det negati- ve trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.
• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett til-gjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

⚠️ ADVARSEL: Fjern be- skyttelsesfilmene før kjøk- kenviften installeres.

• Bruk kun skruer og beslag som passer til kjøkkenviften.
  ⚠️ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for el-sjokk.
• Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).
• Ikke flambér under kjøkken-viften, fordi en brann kan utvikles.
• Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn med mindre de er under tilsyn.
  • Pass på at barn ikke leker med apparatet.
• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

• Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med husholdningsavfallet. Apparatet må leveres til et innsamlingsanlegg for materialgjenvinning av elektriske og elektroniske de- ler. En riktig sluttbehandling av produktet bidrar til å redu- sere eventuelle negative mil- jø- og helsevirkninger som el- lers kan oppstå ved en feil sluttbehandling. For mer informasjon om materialgjenvinning av dette apparatet, kontakt kommunen, renova- sjonsselskapet eller forhand- leren hvor apparatet ble kjøpt.

Samsvarserklæring

Den fulle teksten til EU-sam-svarserklæringen er tilgjengelig på følgende nettside:

• Kjøkkenviften er kun utviklet til husholdningsbruk for å fjerne matos fra kjøkkenet.
• Bruk aldri kjøkkenviften til annet formål enn tiltenkt bruk.
• Pass på at det aldri er høyre flammer under kjøkkenviften när den er i bruk.
• Reguler flammestyrken slik at flammen kun dekker grytebunnen, og ikke stikker utover kantene.
• Vær alltid veldig oppmerksom ved frityrsteking, fordi den varme oljen kan ta fyr.

3. RENGJ∅RING OG VEDLIKEHOLD

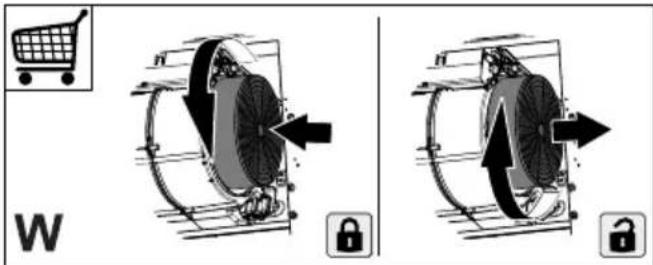

- Filteret med aktivt karbon kan hverken rengjøres eller regenereres og må skiftes ut cirka hver fjerde måned den er i funksjon, eller hyppigere hvis den er gjenstand for svært intens bruk (W).

W

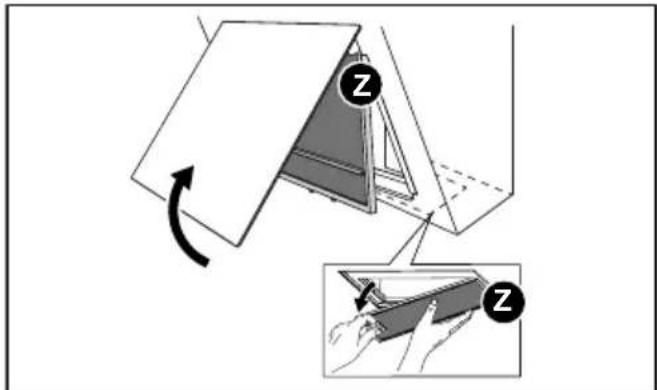

- Fettfiltrene kan vaskes i oppvaskmaskin (Z) og må rengjøres hver andre måned, eller hyppigere hvis de er gjenstand for svært intens bruk.

• Bruk kun en fuktig klut og et mildt flytende rengjøringsmiddel til rengjøringen av kjøkkenviften.
• For innvendig og utvendig rengjøring av hetten bør man unngå alkohol- og silikonbaserte produkter.

Hvis produktet eller en av dets deler er i rustfritt stål må det brukes spesifikke rengjøringsprodukter som ikke er sli-pende og følge stålretningen under rengjøring.

4. KOMMANDOER

Tast Tastetrykk Funksjon Led
A	Kort Slår av motoren. -
	Langt TastelåsfunksjonAktiverer/Deaktiverer tastelåsen for rengjøring av hetten.		Alle LED-lamper blinker.
B	Kort Slår motoren på ved den første hastigheten. Lampene A og B		tennes.
	Langt med alle laster avslått (motor og lys)	Det utføres tilbakestilling av alarm for filtermetning.	Alle led-lamper blinker 3 ganger.
		Varsler om alarm for metning av metalliske fettfiltre og behovet for å rengjøre disse. Alarmen i ventilatoren vil aktiveres etter 100 effektive driftstimer.	Blinkende
C	Kort Slår på motoren ved andre hastighet. Lampene A og C		tennes.
	Langt med alle laster avslått (motor og lys)	Aktiverer/Deaktiverer alarm i filtre med aktivt karbon.	Alle led-lamper blinker 2 ganger: alarm aktiv.Alle led-lamper blinker 1 gang: alarm deaktivert.
		Varsler om alarm for metning av luktfilter med aktivt karbon. Alarmen i ventilatoren vil aktiveres etter 200 effektive driftstimer.	Blinkende
D	Kort Slår på motoren i tredje hastighet. Lampene A og D tennes.
	Langt Slår på motoren i Intensiv hastighet.Denne hastigheten er tidsstyrt til 6 minutter. Når tiden utløper vil systemet automatisk gå tilbake til tredje hastighet.		Blinkende
E	Kort	AUTO-modusHvis man trykker på en hvilken som helst annen knapp vil AUTO deaktiveres.AUTO-modus aktiveres når man trykker på tasten eller slår på den Tilkoblede induksjonstoppen.Induksjonstoppen kan kontrollere motorhastigheten til ventilatoren. Måten hastigheten kontrolleres på avhenger av hvordan platetoppen er blitt innstilt. Det henvises til platetoppens håndbok.Når induksjonstoppen blir slått på vil lysene tennes ved maksimal intensitet. Når induksjonstoppen slås av vil statusen til lampene ikke endres.	Tent:AUTO-modus aktivert.Slukket:AUTO-modus mid-lertidig deaktivert.
	Langt med alle laster avslått (motor og lys)	Parkobling til MULTICONTROLStarter opp prosedyre for tilknytning av ventilator med enheter som er kompatible (induksjonstopp eller fjernkontroll). Man kan tilknytte inntil 3 induksjons-topper til en enkelt fjernkontroll. Det henvises til håndböken til den aktuelle enheten for operasjoner som må utføres på disse.Parkoblingsprosedyren varer i 2 minutter. Hvis ingen enheter gjenkjennes i løpet av denne tiden må man kontrollere hvorvidt parkoblingsprosedyren er blitt startet opp. Det er mulig at maksimalt antall tilknyttede enheter er nädd.	Lampene E, F, G og H blinker:Parkoblingsprosedy-re pågår.Hvis prosedyren er vellykket vil led-lam-pene, E, F, G og H tennes i 2 sekunder.
F	Kort	Funksjon 24hAktiverer/deaktiverer motoren i 24h-modus, en hastighet som tillater avtrekk i 10 minutter hver time, i 24 timers sykluser.Kan ikke aktiveres i modus Intensiv eller Delay.	Blinkende
G Kort Delay-funksjonAktiverer/deaktiverer Delay-funksjon, forsinket autostopp for motor og lysanlegg etter 30 minutter.Kan ikke aktiveres hvis funksjonene Intensiv og Delay er aktivert.			Fast sammen med innstilt hastighets-lampe.
H Kort	Kort trykk: Tenner/slukker lysene ved maksimal intensitet. Tent
	Langt	Langt trykk: Tenner/slukker lysene ved medium intensitet. Tent
		Hvis en induksjonstopp er koblet sammen med ventilatoren, vil lysene på ventilatoren tennes ved maksimal lysstyrke så fort induksjonstoppen slås på.
	Langt med alle laster avslätt (motor og lys)	Deaktivere parkobling til MULTICONTROLKobler fra alle enheter som allerede er blitt tilknyttet ved hjelp av prosedyren for parkobling til MULTICONTROL.	Når prosedyren er vellykket vil led-lampene, E, F, G og Hblinke i 5 sekunder.

5. BELYSNING

• Kontakt kundeservice for utskifting ("Kontakt et autorisert servicesenter for kjøp").
• Lamper i risikoklasse 1 i henhold til IEC/EN 62471 på 20 cm avstand, og de unntatt for risikoklasse i henhold til IEC/EN 62471 på 30 cm avstand.
