5DB96453 - Kjøkkenvifte BLAUPUNKT - Gratis bruksanvisning og manual

Merke	Blaupunkt
Modell	5DB96453
Produkttype	Avtrekksvifte (utblåsnings- eller resirkuleringsversjon)
Installasjonstype	Øy eller vegg
Strømtilførsel	220-240 V, 50 Hz
Kabellengde	1250 mm
Nødvendig elektrisk beskyttelse	Jordfeilbryter 30 mA
Maksimal luftmengde	>650 m³/h
Antall hastigheter	4 + automatisk modus
Belysning	LED, 4000 K (standard), dimming og fargetemperatur justerbar med valgfri fjernkontroll
Fettfilter	Metall, oppvaskmaskinvennlig (kort syklus, lav temperatur)
Kullfilter	Aktivt, utskifting hver 6. måned (kan ikke vaskes)
Minste sikkerhetsavstand	65 cm (for elektriske, blandete eller gassplater)
Spesielle funksjoner	Automatisk modus med tilkoblet induksjonstopp, flerkontroll, automatisk avstengning etter 4 timer inaktivitet, 7 minutters forsinkelse på siste hastighet (luftmengde >650 m³/h)
Automatisk avstengning	Ja (4 timer etter siste knappetrykk)
Forsinkelse	7 minutter på siste hastighet (luftmengde >650 m³/h)
Automatisk modus	Aktivert fra en tilkoblet induksjonstopp
Flerkontroll	Tilkobling/frakobling med koketopp
Valgfri fjernkontroll	For kontroll av belysning (fargetemperatur og lysstyrke) - referanser BLZ 501 (mottaker) og BLZ 502 (fjernkontroll)
Vedlikehold	Utvendig rengjøring med klut og nøytralt vaskemiddel; unngå slipende produkter
Tilgjengelige reservedeler	Fettfilter, kullfilter, mottaker BLZ 501, fjernkontroll BLZ 502
Teknisk service	Kontakt Blaupunkt kundeservice
Samsvar	WEEE-direktiv, CE
Bruksanvisning	88 sider, tilgjengelig på flere språk

Ofte stilte spørsmål - 5DB96453 BLAUPUNKT

Hvordan installere avtrekksviften?

Bruk arbeidshansker. Overhold minimumsavstanden på 65 cm mellom avtrekksviften og koketoppen. Sørg for at veggen tåler vekten. Avtrekksviften kan installeres som utblåsningsversjon eller resirkuleringsversjon med kullfilter. Følg diagrammene i bruksanvisningen.

Hva er minste avstand mellom avtrekksviften og koketoppen?

Minimumsavstanden er 65 cm for elektriske, blandete eller gassplater. Hvis koketoppens instruksjoner angir en større avstand, gjelder denne.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene må rengjøres en gang i måneden i oppvaskmaskin (kort syklus, lav temperatur) eller for hånd med et ikke-aggressivt vaskemiddel. Oppvaskmaskinen kan misfarge filteret uten å påvirke ytelsen.

Når bør kullfilteret skiftes?

Det aktive kullfilteret må skiftes hver 6. måned ved normal bruk. Det er ikke vaskbart eller resirkulerbart.

Hva gjør jeg hvis avtrekksviften ikke slår seg på?

Kontroller at avtrekksviften er koblet til og at jordfeilbryteren 30 mA er aktivert. Forsikre deg om at spenningen samsvarer med det som er angitt på etiketten. Hvis problemet vedvarer, kontakt teknisk service.

Hvordan koble avtrekksviften med en induksjonstopp?

Start koblingsprosedyren fra koketoppen (se koketoppens håndbok). På avtrekksviften trykker du samtidig på knappene B og D (knappene A og F blinker). Trykk på A for å lagre. Bekreftelse ved blinking av projektørene.

Hvordan bruke fjernkontrollen til belysningen?

Installer mottakeren (BLZ 501) ved å fjerne stikket fra avtrekksviften. Koble fjernkontrollen (BLZ 502) ved å trykke i 10 sekunder på læreknappen på mottakeren, deretter kort på ønsket sone på fjernkontrollen. Fjernkontrollen styrer fargetemperatur og lysstyrke.

Hvorfor blinker F-symbolet?

F-symbolet blinker etter 40 timers drift for å indikere at fettfilteret må rengjøres. Hvis det lyser konstant etter 120 timer, må kullfilteret skiftes.

Hvordan tilbakestille filteralarmen?

Trykk på F-knappen (tilbakestilling av filtre) for å fjerne alarmen for mettet fettfilter (blinker) eller utskifting av kullfilter (konstant lys).

Hva gjør jeg hvis LED-belysningen ikke fungerer?

LED-lampene kan ikke skiftes enkeltvis. Kontakt teknisk støtte for å erstatte hele belysningsgruppen.

BRUKSANVISNING 5DB96453 BLAUPUNKT

NO Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker

For at nulstille timeren, tryk på motortasten "C"

Reduceret miljøpåvirkning:

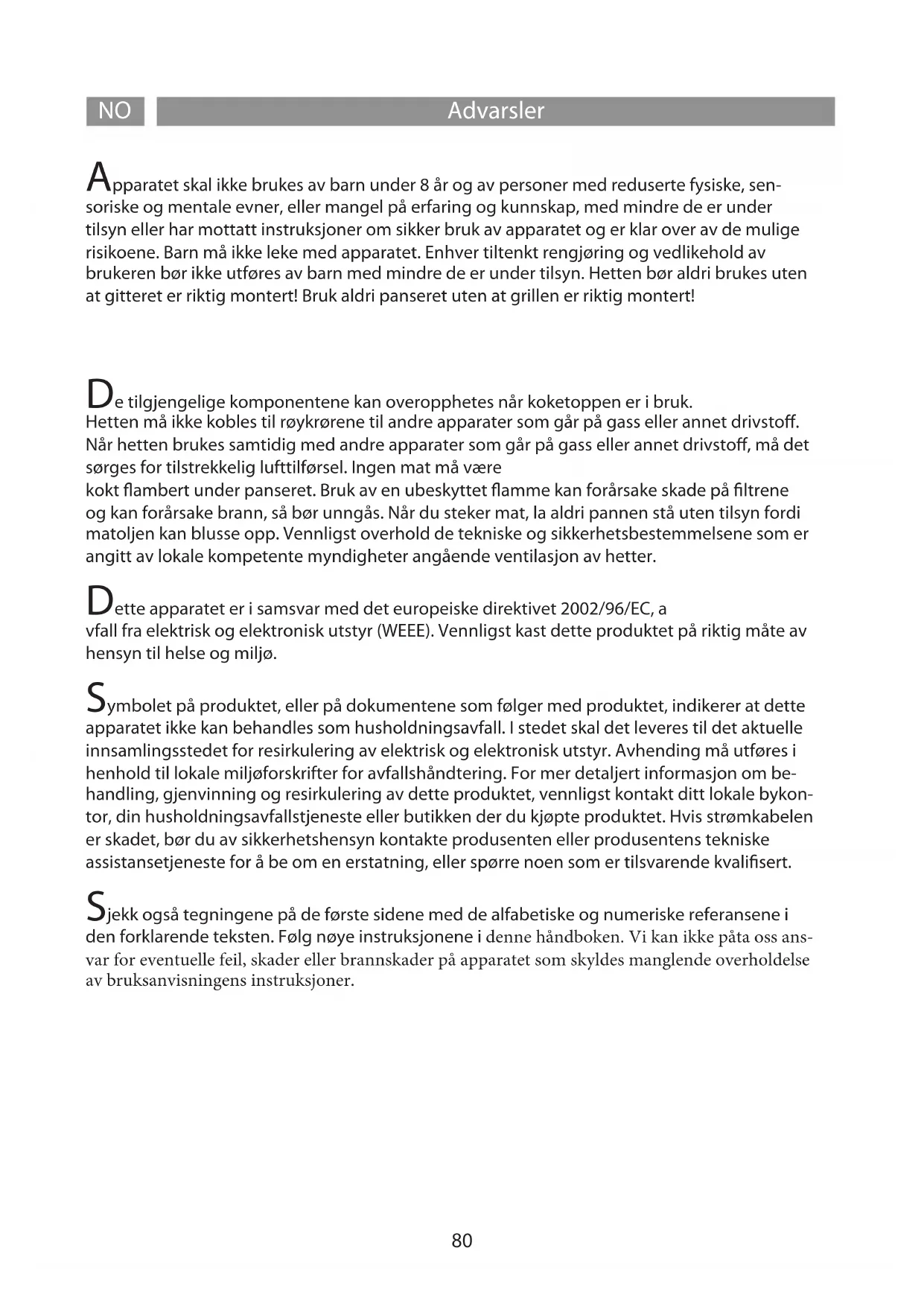

Apparatet skal ikke brukes av barn under 8 år og av personer med reduserte fysiske, sensoriske og mentale evner, eller mangel på erfaring og kunnskap, med mindre de er under tilsyn eller har mottatt instruksjoner om sikker bruk av apparatet og er klar over av de mulige risikoene. Barn må ikke leke med apparatet. Enhver tiltenkt rengjøring og vedlikehold av brukeren bør ikke utføres av barn med mindre de er under tilsyn. Hetten bør aldri brukes uten at gitteret er riktig montert! Bruk aldri panseret uten at grillen er riktig montert!

De tilgjengelige komponentene kan overopphetes når koketoppen er i bruk.

Hetten må ikke kobles til røykrørene til andre apparater som går på gass eller annet drivstoff. Når hetten brukes samtidig med andre apparater som går på gass eller annet drivstoff, må det sørges for tilstrekkelig lufttilførsel. Ingen mat må være

kokt flambert under panseret. Bruk av en ubeskyttet flamme kan forårsake skade på filtrene og kan forårsake brann, så bør unngås. Når du steker mat, la aldri pannen stå uten tilsyn fordi matoljen kan blusse opp. Vennligst overhold de tekniske og sikkerhetsbestemmelsene som er angitt av lokale kompetente myndigheter angående ventilasjon av hetter.

Dette apparatet er i samsvar med det europeiske direktivet 2002/96/EC, a

vfall fra elektrisk og elektronisk utstyr (WEEE). Vennligst kast dette produktet på riktig måte av hensyn til helse og miljø.

Symbolet på produktet, eller på dokumentene som følger med produktet, indikerer at dette apparatet ikke kan behandles som husholdningsavfall. I stedet skal det leveres til det aktuelle innsamlingsstedet for resirkulering av elektrisk og elektronisk utstyr. Avhending må utføres i henhold til lokale miljøforskrifter for avfallshåndtering. For mer detaljert informasjon om behandling, gjenvinning og resirkulering av dette produktet, vennligst kontakt ditt lokale bykontor, din husholdningsavfallstjeneste eller butikken der du kjøpte produktet. Hvis strømkabelen er skadet, bør du av sikkerhetshensyn kontakte produsenten eller produsentens tekniske assistansetjeneste for å be om en erstatning, eller spørre noen som er tilsvarende kvalifisert.

Sjekk også tegningene på de første sidene med de alfabetiske og numeriske referansene i den forklarende teksten. Følg nøye instruksjonene i denne håndboken. Vi kan ikke påta oss ansvar for eventuelle feil, skader eller brannskader på apparatet som skyldes manglende overholdelse av bruksanvisningens instruksjoner.

Du bør feste hetten til en vegg med tilstrekkelig vektbærende kapasitet, så ikke til en laget av gipsplater.

Kjøkkenhetten må plasseres i en avstand på minimum 65 cm fra kokeplanet for elektriske komfyrer og 65 cm for gass- eller blandet komfyrer. Hvis monteringsanvisningen for gasskomfyren angir en større avstand, må dette tas i betraktning.

Ikke fliser, fuges eller silikoner dette apparatet til veggen. Kun overflatemontering. Ikke fest skorsteinskanalen til møbler eller fly over hyller med mindre skorsteinskanalen lett kan fjernes, i tilfelle vedlikehold noen gang er nødvendig.

Sørg for at det er en stikkontakt i nærheten av panseret og at systemet har en differensial på 30 mA. Nettspenningen må være den samme som på etiketten inne i panseret. De hetten har en 1250 mm strømkabel med eller uten støpsel: hvis den har støpsel, koble hetten til en tilgjengelig godkjent stikkontakt; eller hvis den ikke gjør det (tilkobling direkte til strømnettet), monter en godkjent bipolar bryter med en minimum kontaktåpning på ikke mindre enn 3 mm (tilgjengelig). Denne installasjonen og den elektriske tilkoblingen må utføres av en kvalifisert tekniker.

Hvis koketoppen er i bruk, må kjøkkenhetten alltid fungere. Produktytelsestest utført i henhold til standard (EU) nr. 65/2014-Ref: IEC 61591 Maksimal ytelse oppnås ved å plassere de mobile panelene, hvis noen, i åpen posisjon.

TItSLLoTlc

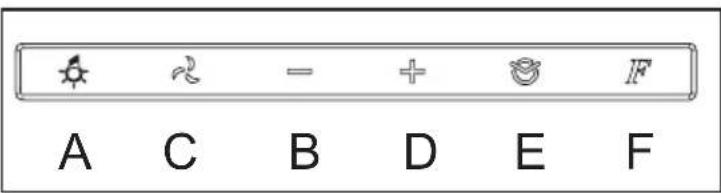

A C B D E F

Når panseret er slått av, vil et trykk på en hvilken som helst tast aktivere kontrollpanelet i standby-modus. Symbolene er bakgrunnsbelyst av et hvitt lys, slik at du kan se og velge ønsket funksjon.

Ved å trykke på en av tastene igjen starter den tilsvarende funksjonen, og symbolet vil lyse. Etter at alle funksjoner er slått av, vil kontrollpanelet forbli i standby-modus i ca. 30 sekunder og slå seg deretter av automatisk.

A: Lys PÅ/AV-tast: trykk på denne berøringssensoren for å slå på eller av lysene på panseret.

C: Motor PÅ/AV-tast (4 hastigheter): Trykk på denne berøringssensoren for å slå på ventilatoren på ventilatoren med samme hastighet som sist den ble slått av. Bruk "D" og "B" tastene for å variere hastigheten (kraften) på utvinningen.

B: Reduser avtrekkshastighet (strøm)-tast: trykk på denne berøringssensoren for å redusere avtrekksha- stigheten til hetten.

D: ∅k avtrekkshastighet (strøm)-tast: trykk på denne berøringssensoren for å øke avtrekkshastigheten til panseret.

E: Timer-tast: når denne berøringssensoren trykkes, uavhengig av valgt uttrekkshastighet, vil timer-funksjonen aktiveres. Trykk én gang for å stille inn tidtakeren til 5 minutter, trykk en gang til i 10 minutter og en tredje gang i 20 minutter. I denne fasen vil "E"-symbolet blinke.

For å tilbakestille tidtakeren, trykk på motortasten, "C"

F: Tilbakestill filtre-tasten: trykk på denne berøringssensoren for å tilbakestille signalet som advarer om at metallfettfilteret (1) er mettet og kullfilteret (2) bør skiftes ut. (1) Etter 40 timers bruk av hetten vil "F"-symbolet blinke for å indikere nødvendigheten av å rengjøre metallfettfiltrene.

(2) Etter 120 timers bruk av hetten, vil "F"-symbolet lyse opp for å indikere nødvendigheten av å skifte ut de aktive kullfiltrene.

Merknader: 4 timer etter siste tastetrykk vil viften automatisk slå seg av.

Alle hetter med kapasitet over 650 m3 / t har siste tidsbestemte hastighet; Den varer i 7 minutter, hvoretter den automatisk går tilbake til siste ikke-tidsbestemte hastighet.

Auto Mode

AUTO-modus aktiveres utelukkende fra den sammenkoblede induksjonstoppen.

Den sammenkoblede induksjonstoppen kan kontrollere sugekraften til hetten. Måten denne effekten styres på avhenger av måten brukeren stiller på koketoppen (se kokeplatens manual).

Når induksjonstoppen er slått på, slås hettelyset på med maksimal intensitet. Når induksjonstoppen er av, endres ikke statusen til lyset.

Multicontrol pairing

Start sammenkoblingsprosedyren på koketoppen (se kokeplatens håndbok).

Trykk på 4 + 2-tastene samtidig (LED blinker vekselvis).

Trykk på tast 1 for å huske koketoppen (hettens spotlights blinker tre ganger som bekreftelse).

Lukk sammenkoblingsprosedyren på koketoppen (se kokeplatens manual).

Prosedyren brukes til å slette forrige platetopp fra hettens minne.

Trykk på 4 + 2-tastene samtidig (LED blinker vekselvis).

Trykk på 3-tasten for å slette den lagrede koketoppen (hettens spotlights blinker tre ganger som bekreftelse).

Tilkobling av mottakeren og programmering av fjernkontrollen for valgfri utvidelse med Multi Control-funksjon (Styring av lysfarge og dimming av lysstyrke)

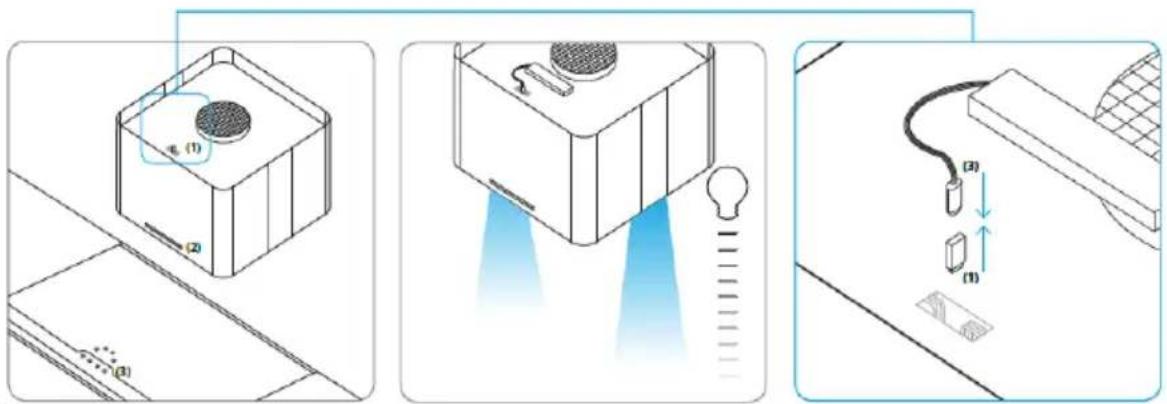

Fig. 1 Standardversjon med USB-plugg (1) og kontrollpanel (2) Viften styres via masterbryteren på komfyrtoppen (3) eller kontrollpanelet på viften. Fargetemperaturen er på 4000 K.

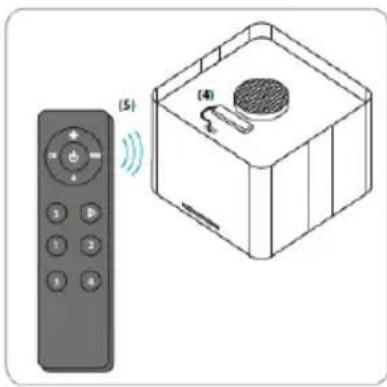

Fig. 2 Valgfri styring av ytterligere lysfunksjoner via fjernkontroll kan enkelt monteres Innbygging av mottaker (ordrenummer BLZ 501) og koblingen med fjernkontrollen (bestillingsnummer BLZ 502) gjør det mulig å styre viftens fargetemperatur og lysstyrke.
Fig. 3 Enkel montering av mottakeren Mottakeren kan monteres enkelt uten behov for verktøyFjern USB-pluggen (1) fra viftens overside, og plugg inn mottakeren (3).

1. Fjern batteriets beskyttelsesfilm
2. Trykk på Learning Key(S)
3. Trykk på ønsket sone(1–4) for mottakeren
4. Trykk på én av handlingstastene (cw, ww, ^, *)
5. LED-lampene blinker én gang - vil. Mottaker innmeldt
6. Slik sletter du Learning Key Trykk på (S) i 10 sek.

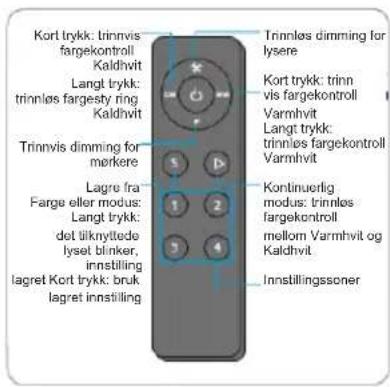

Kort trykk: trinnvis fargekontroll Kaldhvit Langt trykk: trinnløs fargesty ring Kaldhvit Trinnvis dimming for mørkere Lagre fra Farge eller modus: Langt trykk: det liknytlede lyset blinker, innstilling lagret Kort trykk: bruk lagret innstilling Trinnløs dimming for lysere Kort trykk: trinn vis fargekontroll Varmhvit Langt trykk: trinnløs fargekontroll Varmhvit Kontinuerlig modus: trinnløs fargekontroll mellom Varmhvit og Kaldhvit Innstillingssoner

Fig. 5 Kontrollpanelets funksjoner

FUNKSJONSMERKNADER

Fjernkontrollen styrer lysfunksjonene, men ikke driften av avtrekksviften. Lys som slås av via fjernkontrollen, kan kun slås på igjen ved hjelp av fjernkontrollen

MERKNAD:

Mottakerens nøyaktige posisjon finner du i den videre beskrivelsen.

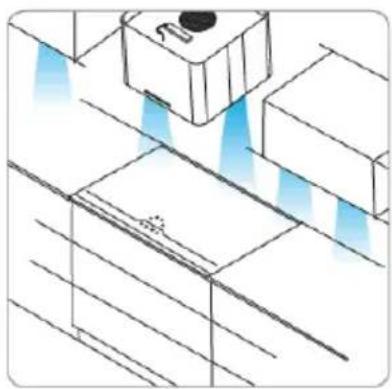

Fig. 6 Kobling av lyssystemet på kjøkken Dersom kjøkkenet ditt også har denne teknologien, kan viften og lyssystemet kobles sammen, og dermed resultere i et perfekt harmonisk bilde med jevn lysfarge og lysintensitet.

Rengjøring

Hetten må rengjøres regelmessig, både innvendig (unntatt området bak fettfilteret) og utvendig. Bruk en klut fuktet med denaturert alkohol eller nøytrale rengjøringsmidler til rengjøring. Unngå å bruke produkter som inneholder slipemidler.

Vær forsiktig

Manglende overholdelse av reglene for rengjøring av hetten og utskifting av filtrene vil resultere i brannfare. Det anbefales derfor at instruksjonene som er gitt følges.

Fettfilter

bør rengjøres en gang i måneden med milde vaskemidler, enten for hånd eller i oppvaskmaskin ved lave temperaturer og med kort syklus. Metallfettfilteret kan bli matt mens du vasker i oppvaskmaskinen, men dette vil ikke påvirke filtreringsegenskapene negativt.

Karbonfilter (kun for filtreringsversjonen)

Kullfilteret fanger opp lukt fra matlaging.

Skifte pærer

Pass på! Sørg for at pærene er avkjølt før du tar på dem.

Pass på! Sørg for at pærene er avkjølt før du tar på dem.

Et fingertrykk på skrifttrykket åpner lampen Den defekte lampen skiftes.

Hvis LED-lysgruppen er defekt, ta kontakt med teknisk assistanse for å erstatte hele gruppen.

Redusert miljøpåvirkning:

For å redusere forbruket av det elektriske husholdningsapparatet, anbefales det alltid å bruke en lavere avtrekkshastighet blant de som er egnet for den aktuelle typen matlaging, og ikke la apparatet være i drift i mer enn 15 minutter etter at koketoppene er slått av, og alltid for å slå av lyset når du er borte fra kokeområdet.

Service
