Marque	Blaupunkt
Modèle	5DB96453
Type de produit	Hotte aspirante (version évacuation ou recyclage)
Type d'installation	Îlot ou murale
Alimentation électrique	220-240 V, 50 Hz
Longueur du câble	1250 mm
Protection électrique requise	Interrupteur différentiel 30 mA
Débit d'air maximum	>650 m³/h
Nombre de vitesses	4 + mode auto
Éclairage	LED, 4000 K (standard), gradation et température de couleur réglables avec télécommande optionnelle
Filtre antigraisse	Métallique, lavable au lave-vaisselle (cycle court, basse température)
Filtre à charbon	Actif, remplacement tous les 6 mois (non lavable)
Distance de sécurité minimale	65 cm (pour plans électriques, mixtes ou à gaz)
Fonctions spéciales	Mode auto avec plan à induction couplée, multicontrôle, arrêt automatique après 4 h d'inactivité, temporisation de 7 min en dernière vitesse (débit >650 m³/h)
Arrêt automatique	Oui (4 heures après dernière pression sur bouton)
Temporisation	7 minutes en dernière vitesse (débit >650 m³/h)
Mode auto	Activé à partir d'un plan à induction couplée
Multicontrôle	Couplage/découplage avec plan de cuisson
Télécommande optionnelle	Pour le contrôle de l'éclairage (température de couleur et luminosité) - références BLZ 501 (récepteur) et BLZ 502 (télécommande)
Entretien	Nettoyage externe avec chiffon et détergent neutre ; éviter produits abrasifs
Pièces détachées disponibles	Filtre antigraisse, filtre à charbon, récepteur BLZ 501, télécommande BLZ 502
Service technique	Contacter le service après-vente Blaupunkt
Conformité	Directive DEEE, CE
Notice d'utilisation	88 pages, disponible en plusieurs langues

FOIRE AUX QUESTIONS - 5DB96453 BLAUPUNKT

Comment installer la hotte ?

Portez des gants de travail. Respectez la distance minimale de 65 cm entre la hotte et la table de cuisson. Assurez-vous que le mur supporte le poids. La hotte peut être installée en version évacuation extérieure ou en version recyclage avec filtre à charbon. Suivez les schémas dans la notice.

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm pour les plans électriques, mixtes ou à gaz. Si les instructions du plan de cuisson précisent une distance supérieure, celle-ci prévaut.

Comment nettoyer les filtres antigraisse ?

Les filtres antigraisse métalliques doivent être nettoyés une fois par mois au lave-vaisselle (cycle court, basse température) ou à la main avec un détergent non agressif. Le lave-vaisselle peut décolorer le filtre sans altérer ses performances.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 6 mois en usage normal. Il n'est ni lavable ni recyclable.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est branchée et que l'interrupteur différentiel 30 mA est activé. Assurez-vous que la tension correspond à celle indiquée sur l'étiquette. Si le problème persiste, contactez le service technique.

Comment coupler la hotte avec une table à induction ?

Démarrez la procédure de couplage depuis le plan de cuisson (voir manuel du plan). Sur la hotte, appuyez simultanément sur les boutons B et D (les boutons A et F clignotent). Appuyez sur A pour mémoriser. Confirmation par clignotement des projecteurs.

Comment utiliser la télécommande pour l'éclairage ?

Installez le récepteur (BLZ 501) en retirant le stick de la hotte. Couplez la télécommande (BLZ 502) en appuyant 10 secondes sur la touche Learning du récepteur, puis brièvement sur la zone souhaitée de la télécommande. La télécommande contrôle la température de couleur et la luminosité.

Pourquoi le symbole F clignote-t-il ?

Le symbole F clignote après 40 heures de fonctionnement pour signaler le nettoyage nécessaire du filtre antigraisse. S'il reste allumé fixe après 120 heures, il faut remplacer le filtre à charbon.

Comment réinitialiser l'alerte des filtres ?

Appuyez sur la touche F (réinitialisation filtres) pour effacer l'alerte de saturation du filtre antigraisse (clignotant) ou de remplacement du filtre à charbon (fixe).

Que faire en cas de dysfonctionnement de l'éclairage LED ?

Les lampes LED ne peuvent pas être changées individuellement. Contactez le service d'assistance technique pour remplacer l'ensemble du groupe d'éclairage.

MODE D'EMPLOI 5DB96453 BLAUPUNKT

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inhérents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectués par l'utilisateur ne doivent pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée !

Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.

Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.

La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et son encastrement dans un meuble sont déconseillés.

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 65 cm, de 65 cm dans le cas d'un plan de cuisson mixte ou à gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A - tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur, vous devez utiliser la hotte en version filtrante F en montant 1 filtre à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA. La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de cuisson fonctionne.

Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf. : CEI 61591

On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.

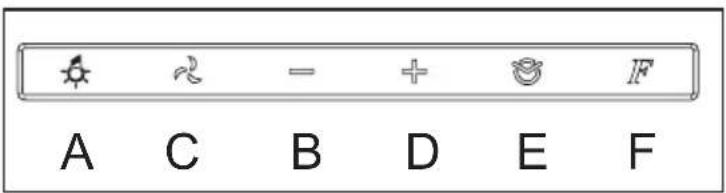

A C B D E F

Avec l'appareil éteint, la pression de l'une des touches active la commande en mode veille qui, par rétro-éclairage des symboles en blanc, permet à l'utilisateur de voir et de sélectionner la fonction souhaitée. Une nouvelle pression de l'une des touches active la fonction correspondante en éclairant son symbole. Après avoir éteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'éteint automatiquement.

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou éteint les lumières de la hotte.

Touche moteur ON/OFF (4 vitesses) : le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D“ et „B“ permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse (1) et de remplacement du filtre à charbon (2) est réinitialisée.

(1) Après 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessité de nettoyer les filtres anti-graisse. (2) Après 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplacer les filtres à charbon actif.

Remarque : 4 heures après la dernière pression sur un bouton, la hotte s'éteint automatiquement.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

Mode auto

Le mode AUTO est activé exclusivement à partir du Plan à Induction Couplée.

Le plan à induction couplée peut contrôler la puissance d'aspiration de la hotte. La manière dont cette puissance est contrôlée dépend du mode dont l'utilisateur règle le plan (reportez-vous au manuel du plan).

Lorsque le plan à induction est allumée, les lumières de la hotte sont allumées à intensité maximale. Lorsque le plan à induction est éteinte, l'état des lumières n'est pas modifié.

Couplage multicontrôle

Démarrez à partir du plan de cuisson, la procédure de couplage (reportez-vous au manuel du plan de cuisson).

Appuyez simultanément sur les boutons B+D (les boutons A et F clignotent en alternance).

Appuyez sur le bouton A pour mémoriser le plan de cuisson (les projecteurs de la hotte clignotent trois fois en guise de confirmation).

Fermez à partir du plan de cuisson, la procédure de couplage (reportez-vous au manuel du plan de cuisson).

Découplage multicontrôle

La procédure permet de supprimer à partir de la mémoire de la hotte le plan de cuisson précédemment enregistré.

Appuyez simultanément sur les boutons B+D (les boutons A et F clignotent en alternance).

Appuyez sur le bouton F pour supprimer le plan de cuisson mémorisé (les projecteurs de la hotte clignotent trois fois en guise de confirmation.)

Connexion du récepteur et programmation de la télécommande pour la fonction optionnelle étendue de fonction Multi Control (commande de la couleur lumineuse et de l'intensité de la luminosité)

Fig. 1 Hotte en îlot en version standard avec stick (1) et panneau de commande (2) Le contrôle de la hotte se fait par l'intermédiaire de l'interrupteur principal sur le plan de cuisson (3) ou le panneau de commande de la hotte. La température de couleur s'élève à 4.000 K.

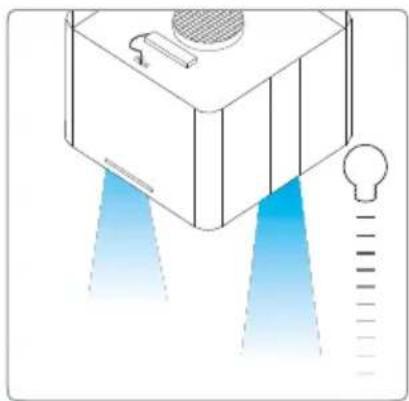

Fig. 2 La commande optionnelle des fonctions d'éclairage supplémentaires par télécommande peut être facilement montée. L'installation d'un récepteur (référence BLZ 501) et le couplage avec la télécommande (référence BLZ 502) permettent de contrôler la température de la couleur et la luminosité de la hotte.

(1) (4)

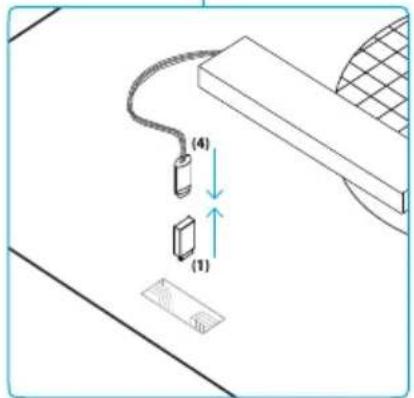

Fig. 3 Montage facile du récepteur, il est possible d'installer facilement le récepteur sans outil supplémentaire : Retirez le stick de la partie supérieure de la hotte aspirante (1) en insérant le récepteur (4).

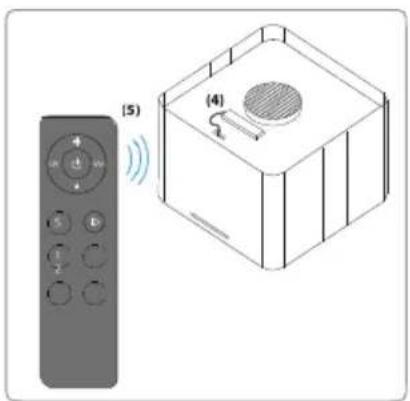

Fig. 4 Couplez le récepteur (4) et la télécommande optionnelle (5) :

1. Retirez la feuille de protection de la batterie
2. Pour l'apprentissage de la télécommande, appuyez et maintenez enfoncée la touche Learning Key sur le récepteur (4) pendant 10 secondes.
3. Appuyez brièvement sur la Learning Key du récepteur (4) et appuyez directement sur la zone souhaitée (1 2 3 4) de la télécommande

Appuyez brièvement : Commande de couleur progressive Appuyez longuement sur le blanc froid Commande de couleur progressive Diminuer progressivement l'intensité de luminosité Enregistrement de la couleur ou le mode : Appuyez longuement : La lumière lée clignote, réglage mémorisé, appuyez légèrement : Réglage mémorisé - utiliser Allumez/éteindre l'éclairage. augmenter progressivement l'intensité de luminosité Appuyez brièvement : Contrôle par etape de la couleur, appuyez longuement sur blanc chaud : Contrôle progressif blanc chaud Mode continu : Changement de couleur progressive entre blanc chaud et blanc froid zones réglage

Fig. 5 Fonctions de la télécommande

NOTES de fonctionnement

La télécommande permet de commander les fonctions d'éclairage mais pas le fonctionnement de la hotte aspirante. L'éclairage éteint par la télécommande ne peut être rallumé qu'à l'aide de la télécommande.

Fig. 6 Accouplement avec le système d'éclairage de la cuisine Si votre cuisine dispose également de cette technologie, la hotte et le système d'éclairage peuvent être reliés à la cuisine pour obtenir une image parfaitement harmonieuse avec une couleur et une intensité lumineuse uniformes.

Pour plus d'informations, voir le site.

Entretien

Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon avec des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.

Attention

Le non-respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.

Filtre antigraisse

doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave-vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtre à charbons actifs F n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.

Réduction de l'impact environnemental:

Pour contenir les consommations de l'électroménager, il est conseillé de toujours utiliser la vitesse d'aspiration la plus basse parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feux et de toujours éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.

LAMPES à LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.
