Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5DL66850
Distance de sécurité minimum (table de cuisson)	650 mm (peut varier selon la table de cuisson)
Diamètre minimum du conduit d'évacuation	120 mm
Fonctions	3 vitesses + vitesse intensive (6 min), mode AUTO, fonction 24h, fonction Delay (arrêt différé 30 min), verrouillage clavier
Filtres	Filtre métallique anti-graisse (lavable, tous les 2 mois), filtre à charbon actif (remplacement tous les 4 mois)
Alarme saturation filtres	Oui : 100 h pour filtre métallique, 200 h pour filtre charbon
Éclairage	LED, intensité variable (max/moyenne)
Connectivité	Fonction MULTICONTROL (association avec plaque induction et télécommande), WiFi
Bandes de fréquence WiFi	2,4 GHz, puissance max 100 mW
Alimentation	Voir plaque signalétique (tension secteur)
Classe électrique	Classe I (mise à la terre nécessaire)
Dimensions (L x P x H)	Non spécifiées (estimation : 90 x 50 x 60 cm)
Poids	Non spécifié (estimation : 15 kg)
Matériau	Acier inoxydable (probable)
Nettoyage	Chiffon humide et détergent neutre ; éviter alcool et silicone
Installation	Par un technicien compétent ; respecter les normes locales
Usage	Domestique uniquement (capturer graisses et odeurs)
Garantie	Non spécifiée (standard 2 ans)

FOIRE AUX QUESTIONS - 5DL66850 BLAUPUNKT

Quelle est la distance de sécurité entre la hotte et la table de cuisson ?

La distance minimale est de 650 mm. Si les instructions de votre table de cuisson à gaz spécifient une distance plus grande, suivez celles-ci.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques anti-graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent doux.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 4 mois environ, ou plus fréquemment en cas d'utilisation intensive.

Comment réinitialiser l'alarme de saturation des filtres ?

Appuyez longuement sur la touche B (toutes charges éteintes) : les LED clignotent 3 fois pour confirmer la réinitialisation de l'alarme des filtres métalliques.

Comment activer le mode automatique (AUTO) ?

Appuyez brièvement sur la touche E. Le mode AUTO s'active et la hotte peut être contrôlée par une plaque induction appairée. Les autres touches désactivent ce mode.

Que faire si les voyants clignotent ?

Le clignotement peut indiquer une alarme de saturation des filtres ou l'activation de certaines fonctions (verrouillage, mode AUTO, etc.). Consultez le tableau des commandes dans la notice pour identifier le motif.

Comment jumeler la hotte avec une plaque induction ?

Appuyez longuement sur la touche E (toutes charges éteintes) pour lancer la procédure MULTICONTROL. Les LED E,F,G,H clignotent. Effectuez la même procédure sur la plaque. L'association dure 2 minutes.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage avec un filtre à charbon actif. Dans ce cas, l'air est filtré puis renvoyé dans la pièce. Veillez à une ventilation adéquate.

Comment nettoyer l'extérieur de la hotte en inox ?

Utilisez un chiffon humide et un détergent neutre non abrasif. Suivez le sens des lignes de satinage. Évitez les produits à base d'alcool ou de silicone.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Contactez le fabricant ou un service après-vente agréé pour le remplacement. N'essayez pas de le réparer vous-même.

MODE D'EMPLOI 5DL66850 BLAUPUNKT

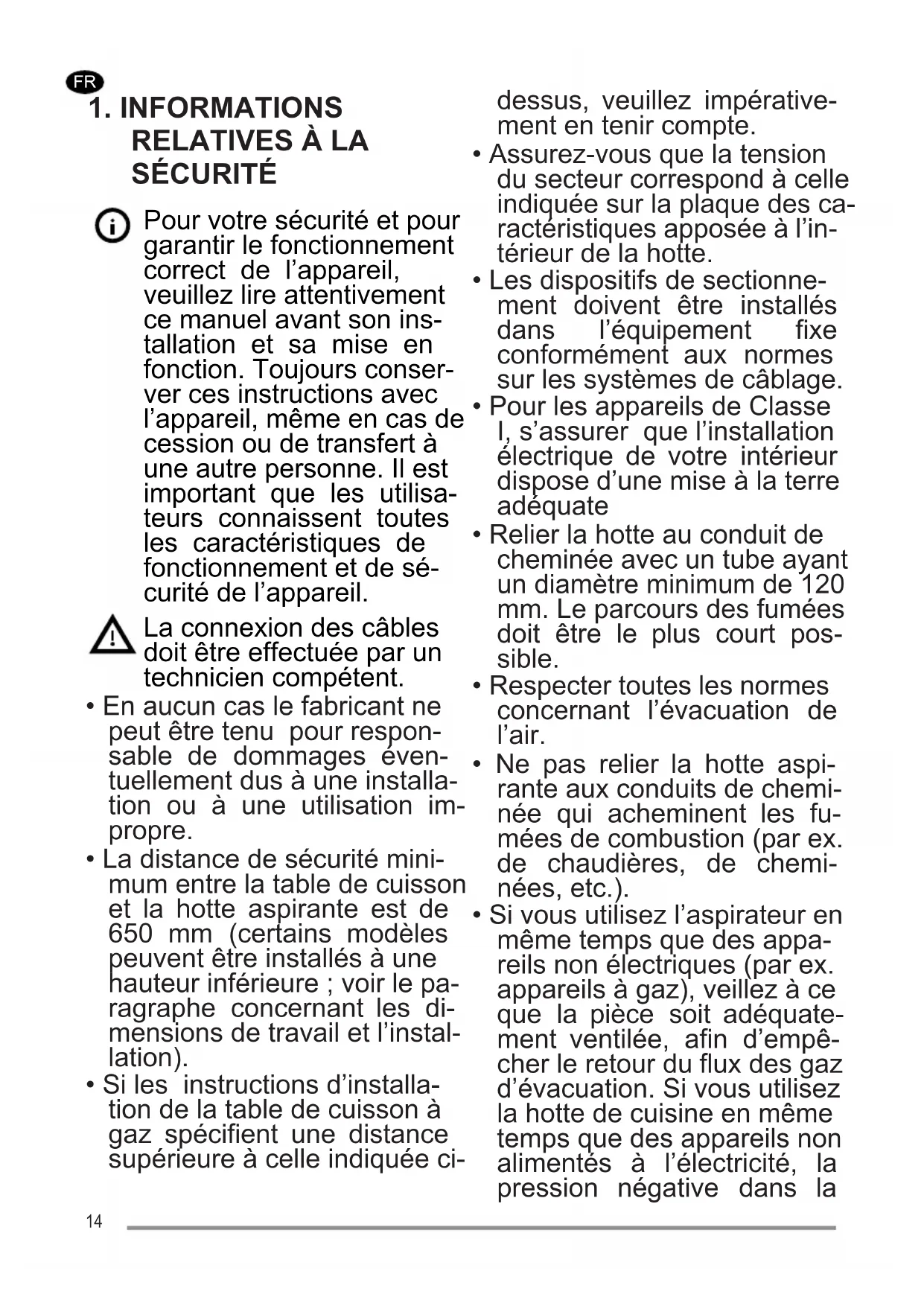

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation im-propre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-

dessus, veuillez impérative- ment en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquate-ment ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la

pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

- Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.

- Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.

- En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments op-

tiques (jumelles, lentilles grossissantes...).

- Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.
• Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil disposant de la fonction radio + WiFi est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de Conformité EU est disponible à l'adresse internet suivante :

https://www.blaupunkt-einbau geraete.com/fr/detail/.html

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

3. NETTOYAGE ET ENTRETIEN

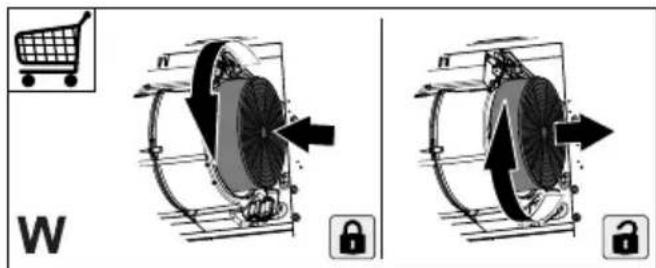

- Le filtre à charbon actif ne peut pas être lavé ni régénéré et il doit être remplacé après environ 4 mois de fonctionnement ou plus fréquemment en cas d'utilisation très intense (W).

W n n

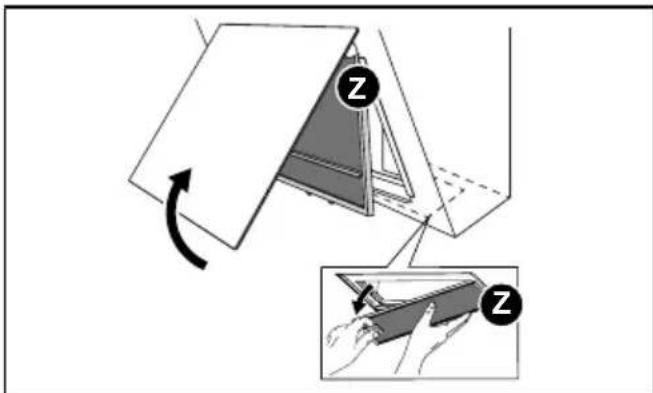

- Les filtres à graisse doivent être nettoyés tous les 2 mois de fonctionnement ou plus fréquemment en cas d'utilisation intensive et peuvent être lavés au lave-vaisselle (Z).

• Nettoyer la hotte à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

4. COMMANDES

Touche	Pression touche	Fonction LED
A	Brève Éteint le moteur. -
	Longue Fonction Verrouillage ClavierActive/désactive le verrouillage Clavier pour le nettoyage de la hotte.		Toutes les LED cli-gnotent.
B	Brève Allume le moteur à la première vitesse. Les voyants A et B		s'allument.
	Longue avec toutes les charges éteintes (moteur et lumières)	Réalisation de la réinitialisation de l'alarme saturation Filtres.	Toutes les LED cli-gnotent 3 fois.
		Signale l'alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L'alarme se déclenche au bout de 100 heures de travail effectif de la hotte.	Clignotant
C	Brève Allume le moteur à la deuxième vitesse. Les voyants A et C		s'allument.
	Longue avec toutes les charges éteintes (moteur et lumières)	Active/Désactive l'alarme des Filtres à Charbon Actif.	Toutes les LED cli-gnotent 2 fois : alarme activée.Toutes les LED cli-gnotent 1 fois : alarme désactivée.
		Signale l'alarme saturation Filtre anti-odeur au Charbon Actif. L'alarme se déclenche au bout de 200 heures de travail effectif de la hotte.	Clignotant
D	Brève Allume le moteur à la troisième vitesse. Les voyants A et D s'allument.
	Longue Allume le moteur à la vitesse Intensive.Cette vitesse est active 6 minutes. Quand le temps est écoulé, le système re-tourne automatiquement sur la troisième vitesse.		Clignotant
E	Brève	Mode AUTOLe mode AUTO se désactive à chaque pression d'autres touches.Le mode AUTO s'active en appuyant sur la touche ou à l'allumage de la Plaque Induction Appairée.Le plan à induction peut contrôler la vitesse du moteur de la hotte. Le mode de contrôle de la vitesse dépend de la modalité de programmation du plan choisie par l'utilisateur. Nous renvoyons au manuel du plan à induction.Lorsque le plan à induction est allumé, les lumières de la hotte s'allument selon la même intensité. Lorsque le plan à induction est éteint, l'état des lu-mières ne change pas.	Fixe : mode AUTO activé.Éteint : mode AUTO temporairement désactivé.
	Longue avec toutes les charges éteintes (moteur et lumières)	Accouplement MULTICONTROLLancer la procédure d'association de la hotte avec les dispositifs compatibles (plan à induction ou télécommande). Il est possible d'associer jusqu'à 3 plaques induction et une seule télécommande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d'accouplement dure 2 minutes. Si aucun dispositif n'est reconnu dans ce délai, vérifier d'avoir précédemment lancé la procédure des dispositifs à accoupler. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	LED E, F, G et H cli-gnotantes : procédure d'accouplement en cours.Quand l'accouplement a été réalisé avec succès, les LED E, F, G et H s'allument pendant 2 secondes.
F Brève Fonction 24hActive/désactive le moteur en mode 24h, une vitesse qui permet une aspiration de 10 minutes toutes les heures, pour un cycle de 24 heures.Ne peut être activée si le mode Intensive ou Delay est activé.			Clignotant
G Brève Fonction DelayActive/désactive la fonction Delay, l'arrêt automatique différé du moteur et du système d'éclairage après 30 minutes.Cette fonction ne peut pas être activée si les fonctions Intensive ou Delay sont activées.			Fixe avec la LED de la vitesse programmée.
H Brève	Pression brève : Allume/éteint les lumières à intensité maximum. Fixe
	Longue	Pression prolongée : Allume/Éteint les lumières à l'intensité moyenne. Fixe
		Si une plaque induction est accouplée à la hotte et que la hotte est éteinte, les lumières de la hotte s'allument à l'intensité maximale à l'allumage de la plaque induction.
	Longue avec toutes les charges éteintes (moteur et lumières)	Désaccouplement MULTICONTROLLance la procédure de suppression de tous les dispositifs compatibles précédemment associés avec la fonction d'Accouplement MULTICONTROL.	Quand l'accouplement a été réalisé avec succès, les LED E, F, G et H clignotent 5 fois de suite.

5. ÉCLAIRAGE

• Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
• Lampes appartenant au groupe de risque 1 selon IEC/EN62471 à 20 cm de distance et au groupe de risque exempt selon IEC/EN62471 à 30 cm de distance.
