Producttype	Afzuigkap
Merk	Blaupunkt
Model	5DL66850
Minimale veiligheidsafstand (kookplaat)	650 mm (kan variëren afhankelijk van de kookplaat)
Minimale diameter van de afvoerleiding	120 mm
Functies	3 snelheden + intensieve snelheid (6 min), AUTO-modus, 24-uursfunctie, vertragingsfunctie (30 min), toetsenblokkering
Filters	Vetfilter van metaal (wasbaar, elke 2 maanden), actief koolfilter (vervanging elke 4 maanden)
Filterverzadigingsalarm	Ja: 100 uur voor metaalfilter, 200 uur voor koolfilter
Verlichting	LED, variabele intensiteit (max/gemiddeld)
Connectiviteit	MULTICONTROL-functie (koppeling met inductiekookplaat en afstandsbediening), WiFi
WiFi-frequentiebanden	2,4 GHz, max vermogen 100 mW
Voeding	Zie typeplaatje (netspanning)
Elektrische klasse	Klasse I (aardverbinding vereist)
Afmetingen (B x D x H)	Niet gespecificeerd (schatting: 90 x 50 x 60 cm)
Gewicht	Niet gespecificeerd (schatting: 15 kg)
Materiaal	Roestvrij staal (waarschijnlijk)
Reiniging	Vochtige doek en neutraal reinigingsmiddel; vermijd alcohol en siliconen
Installatie	Door een bekwame monteur; lokale normen naleven
Gebruik	Alleen huishoudelijk gebruik (vetten en geuren opvangen)
Garantie	Niet gespecificeerd (standaard 2 jaar)

Veelgestelde vragen - 5DL66850 BLAUPUNKT

Wat is de veiligheidsafstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 650 mm. Als de instructies van uw gaskookplaat een grotere afstand voorschrijven, volg deze dan.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). Ze kunnen in de vaatwasser of met de hand met een mild reinigingsmiddel worden gewassen.

Wanneer moet het koolfilter worden vervangen?

Het actieve koolfilter kan niet worden gewassen en moet ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Hoe reset ik het filterverzadigingsalarm?

Houd toets B lang ingedrukt (alle ladingen uit): de LED's knipperen 3 keer om het resetten van het alarm voor de metaalfilters te bevestigen.

Hoe activeer ik de automatische modus (AUTO)?

Druk kort op toets E. De AUTO-modus wordt geactiveerd en de afzuigkap kan worden bediend door een gekoppelde inductiekookplaat. Andere toetsen schakelen deze modus uit.

Wat te doen als de indicatielampjes knipperen?

Het knipperen kan wijzen op een filterverzadigingsalarm of het activeren van bepaalde functies (blokkering, AUTO-modus, enz.). Raadpleeg de bedieningstabel in de handleiding om het patroon te identificeren.

Hoe koppel ik de afzuigkap met een inductiekookplaat?

Houd toets E lang ingedrukt (alle ladingen uit) om de MULTICONTROL-procedure te starten. De LED's E, F, G, H knipperen. Voer dezelfde procedure uit op de kookplaat. De koppeling duurt 2 minuten.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, in recirculatiemodus met een actief koolfilter. In dit geval wordt de lucht gefilterd en terug de kamer in geblazen. Zorg voor voldoende ventilatie.

Hoe reinig ik de buitenkant van de roestvrijstalen afzuigkap?

Gebruik een vochtige doek en een niet-schurend neutraal reinigingsmiddel. Volg de richting van de satijnlijnen. Vermijd producten op basis van alcohol of siliconen.

Wat te doen als het netsnoer beschadigd is?

Gebruik het apparaat niet. Neem contact op met de fabrikant of een erkende klantenservice voor vervanging. Probeer het niet zelf te repareren.

GEBRUIKSAANWIJZING 5DL66850 BLAUPUNKT

Bedienungsanleitung Instruction manual Notice d'utilisation Gebruiksaanwijzing Istruzioni per l'uso Bruksanvisning Instrucciones de uso Brugsvejledning Bruksveiledning

5DL66850 5DL68850 5DL69850

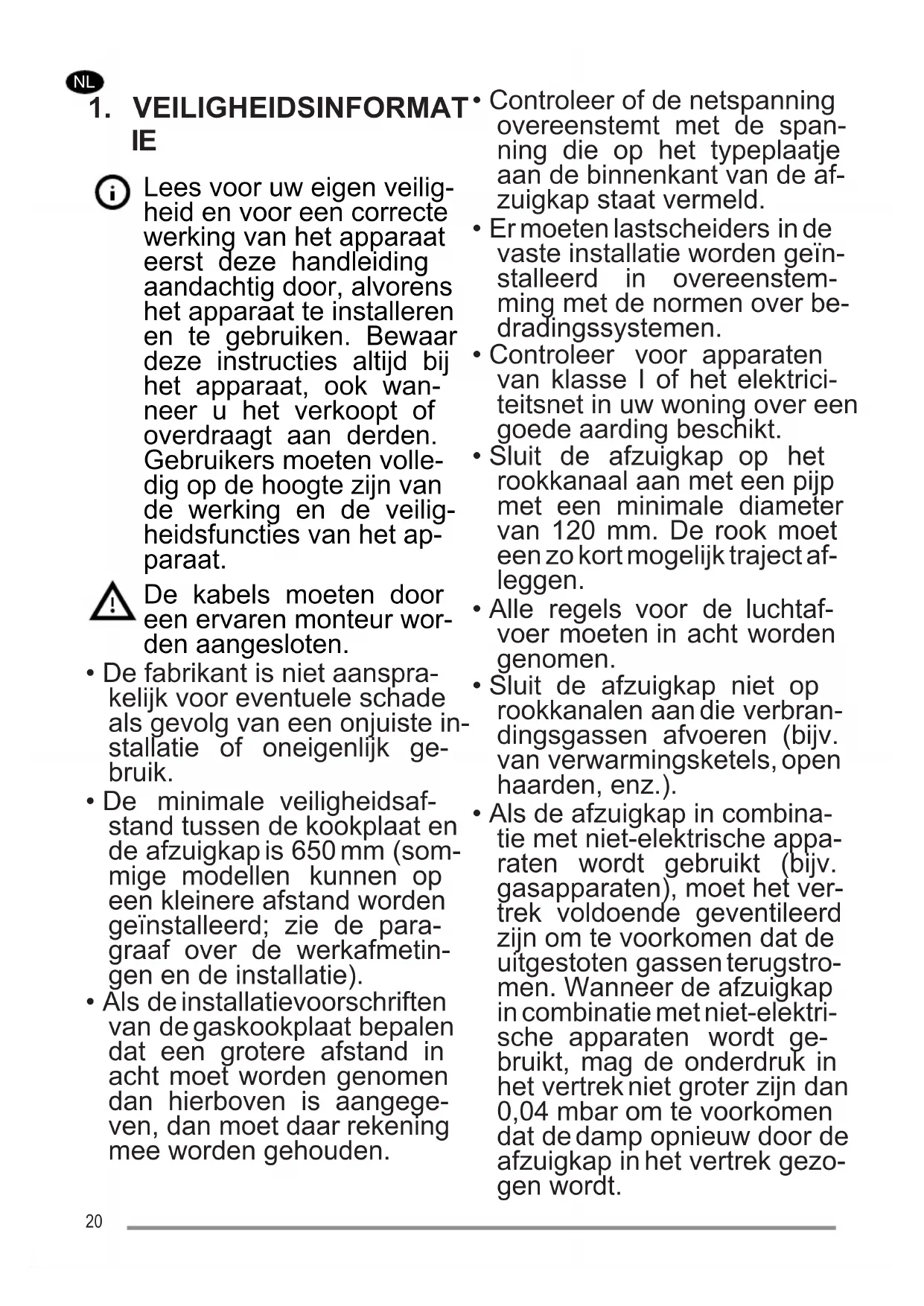

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

⚠️ De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.

- Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektrici-teitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstro-men. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rook-gasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings-kabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens wordt de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: in- dien de schroeven en be- vestigingssystemen niet volgens deze aanwijzing- gen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuig-kap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder

dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mo-gen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reini-ging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huis-houdafval mag worden behandeld. Het moet echter naar een speciaal verzamel-centrum worden gebracht waar elektrische en elektronische apparatuur wordt gere-cycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor-doen in geval van verkeerde afvalbehandeling. Neem voor meer details over het re-cyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het pro-duct hebt gekocht.

Conformiteitsverklaring

De fabrikant verklaart dat dit ap- paraat met de functies radio + wifi voldoet aan de richtlijn 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring is beschikbaar op het volgende internetadres:

Frequen-tiebanden	Maximaal uitge-zonden vermogen
2,4 GHz	100 mW max.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

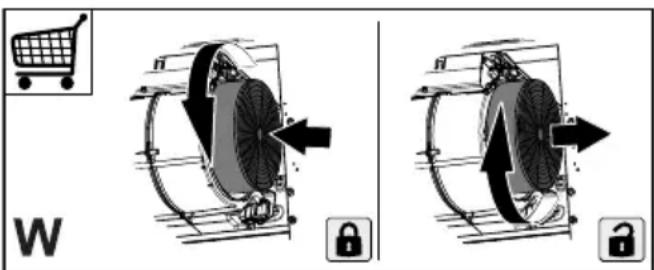

- Het actieve koolfilter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden van werking vervangen worden, of vaker in geval van een zeer intensief gebruik (W).

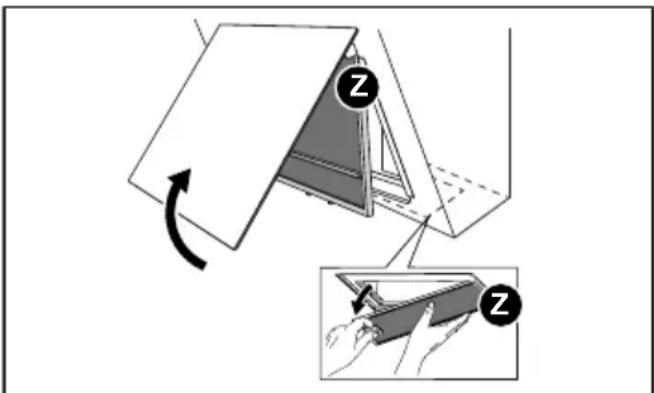

- De vetfilters moeten om de 2 maanden van werking gereinigd worden, of vaker in geval van een zeer intensief gebruik. Vetfilters kunnen in de vaatwasmachine gewassen worden (Z).

- Reinig de afzuigkap met een vochtige doek en een mild reinigingsmiddel.

- Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnenkant van de afzuigkap.

Als het product of onderdelen ervan gemaakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schurende producten en volg tijdens de reiniging de lijnen van de satinering.

1. BEDIENINGSELEMENTEN

Toets Druk op toets	Functie Led
A	Kort Uitschakeling van de motor. -
	Lang Functie ToetsenblokkeringActiveert/deactiveert de toetsenblokkering om de afzuigkap te kunnen reinigen.	Alle leds knipperen.
B	Kort Inschakeling van de motor bij eerste snelheid. De leds A en B gaan	branden.
	Lang bij alle belastingen (motor en verlichting) uitgeschakeld	Uitvoering van dereset van het alarm verzadiging Filters.	Alle leds knipperen 3 keer.
		Signaleert hetalarm verzadiging Metalen Vetfiltersen de noodzaak ze te wassen. Het alarm wordt geactiveerd na 100 werkelijke bedrijfsuren van de afzuigkap.	Knipperend
C	Kort Inschakeling van de motor bij de tweede snelheid.	De leds A en C gaan branden.
	Lang bij alle belastingen (motor en verlichting) uitgeschakeld	Activeert/Deactiveert hetalarm van de Koolstofffilters.	Alle leds knipperen 2 keer:alarm geactiveerd.
		Signaleert hetalarm verzadiging Koolstof Geurfilter. Het alarm wordt geactiveerd na 200 werkelijke bedrijfsuren van de afzuigkap.	Knipperend
D	Kort Schakeltde motor in bij derde snelheid.	De leds A en D gaan branden.
	Lang Schakelt de motor in bij deIntensieve snelheid.Deze snelheid heeft een duur van 6 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de derde snelheid.	Knipperend
E	Kort	Modus AUTOBij elke druk op een van de andere toetsen wordt de modus AUTO gedeactiveerd.De modus AUTO wordt geactiveerd met druk op de toets of wanneer deGe-koppeldeInductiekookplaatwordt ingeschakeld.De inductiekookplaat kan de snelheid van de motor van de afzuigkap regelen. De manier van regeling van de snelheid is afhankelijk van de door de gebruiker ingestelde modus van de kookplaat. Verwijs hiervoor naar de handleiding van de kookplaat.Als de inductiekookplaat wordt ingeschakeld, wordt de verlichting van de afzuigkap met maximale intensiteit ingeschakeld. Als de inductiekookplaat wordt uitgeschakeld, zal de status van de verlichting niet wijzigen.	Continu brandend:modus AUTO geactiveerd.Uit:modus AUTO tijdelijk gedeactiveerd.
	Lang bij alle belastingen (motor en verlichting) uitgeschakeld	Koppeling MULTICONTROLDe procedure voor de koppeling van de afzuigkap met compatibele apparaten (inductiekookplaat of afstandsbediening) wordt gestart. Er kunnen maximaal 3 inductiekookplaten en één enkele afstandsbediening gekoppeld worden. Verwijs naar de handleiding van de apparaten voor de erop uit te voeren handelingen.De koppelingsprocedure duurt 2 minuten. Als er binnen deze tijd geen apparaat wordt herkend, controleer dan of de procedure van de te koppelen appa- raten werd gestart. Het kan zijn dat de maximale limiet van het aantal te koppelen apparaten is bereikt.	Knipperende leds E, F, G en H:koppelingsprocedu-re in uitvoering.Na het succesvol voltooien van de procedure zullen de leds E, F, G en H gedurende 2 secon-den branden.
F Kort Functie 24h		Activering/deactivering van de motor bij modus 24 uur, een snelheid die zorgt voor een afzuiging van 10 minuten per uur, over een cyclus van 24 uur.Kan niet geactiveerd worden als de functies Intensief of Delay actief zijn.	Knipperend
G Kort Functie Delay		Activering/Deactivering van de functie Delay, de automatische uitgestelde uitschakeling van de motor en van het verlichtingssysteem na 30 minuten.De modus niet geactiveerd worden als de functie Intensief of Delay actief zijn	Continu brandend,samen met de led van de ingestelde snelheid.
H Kort		Korte druk: Inschakeling/Uitschakeling verlichting bij maximale intensiteit.	Continu brandend
		Lang	Lange druk: Schakelt de verlichting bij gemiddelde intensiteit in/uit.	Continu brandend
			Als de afzuigkap gecombineerd is met een inductiekookplaat, wordt de ver-lichting ingeschakeld bij maximale intensiteit zodra de inductiekookplaat wordt ingeschakeld.
		Lang bij alle belastingen (motor en verlichting) uitgeschakeld	Ontkoppeling MULTICONTROLDe procedure om alle compatibele apparaten die eerder door middel van de pairing-functie MULTICONTROL zijn gekoppeld te verwijderen, wordt gestart.	Na het succesvol voltooien van de procedure zullen de leds E, F, G en H 5 maal knipperen.

5. VERLICHTING

• Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
• Lampen behorende tot risicogroep 1 volgens IEC/EN62471 op 20cm afstand en risicogroep 'geen risico' volgens IEC/EN62471 op 30cm afstand.
