GEBRUIKSAANWIJZING 5DL69850 BLAUPUNKT

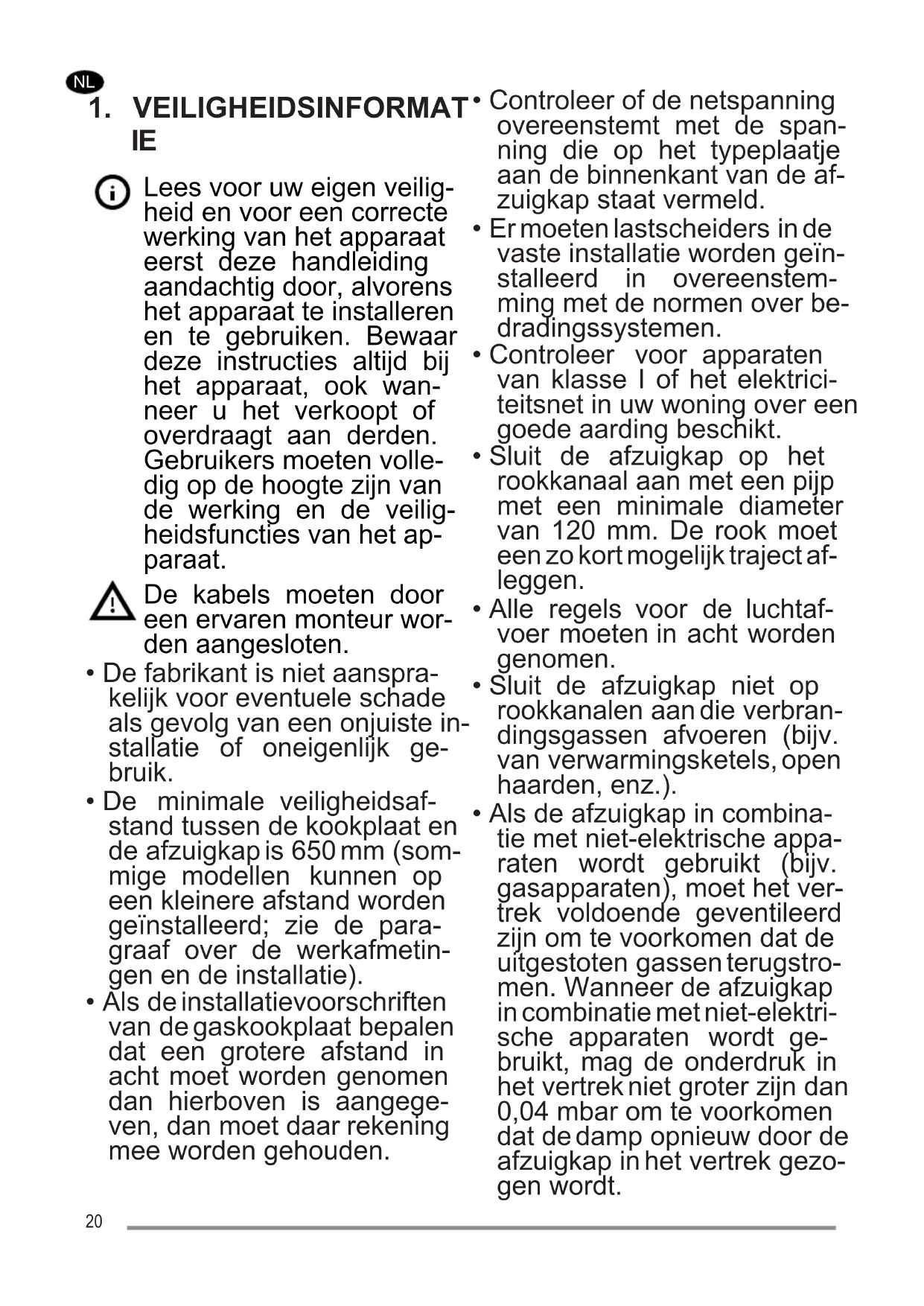

Lees voor uw eigen veilig- heid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wan- neer u het verkoopt of overdraagt aan derden. Gebruikers moeten volle- dig op de hoogte zijn van de werking en de veilig- heidsfuncties van het ap- paraat. De kabels moeten door een ervaren monteur wor- den aangesloten.

• De fabrikant is niet aanspra- kelijk voor eventuele schade als gevolg van een onjuiste in- stallatie of oneigenlijk ge- bruik.

• De minimale veiligheidsaf- stand tussen de kookplaat en de afzuigkap is 650 mm (som- mige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de para- graaf over de werkafmetin- gen en de installatie).

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangege- ven, dan moet daar rekening mee worden gehouden.

• Controleer of de netspanning overeenstemt met de span- ning die op het typeplaatje aan de binnenkant van de af- zuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïn- stalleerd in overeenstem- ming met de normen over be- dradingssystemen.

• Controleer voor apparaten van klasse I of het elektrici- teitsnet in uw woning over een goede aarding beschikt.

• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject af- leggen.

• Alle regels voor de luchtaf- voer moeten in acht worden genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbran- dingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combina- tie met niet-elektrische appa- raten wordt gebruikt (bijv. gasapparaten), moet het ver- trek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstro- men. Wanneer de afzuigkap in combinatie met niet-elektri- sche apparaten wordt ge- bruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezo- gen wordt. 20• De lucht mag niet worden af- gevoerd door een kanaal dat wordt gebruikt voor de rook- gasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings- kabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.

• Sluit de stekker op een toe- gankelijk stopcontact aan dat voldoet aan de geldende nor- men.

• Met betrekking tot de techni- sche en veiligheidsmaatre- gelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet wor- den opgevolgd. WAARSCHUWING: ver- wijder de beschermfolie alvorens wordt de afzuig- kap te installeren.

• Gebruik alleen schroeven en kleine onderdelen die ge- schikt zijn voor de afzuigkap. WAARSCHUWING: in- dien de schroeven en be- vestigingssystemen niet volgens deze aanwijzin- gen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische in- strumenten (verrekijker, ver- grootglas…) waarnemen.

• Er mag niet onder de afzuig- kap geflambeerd worden: brandgevaar.

• Het apparaat mag worden ge- bruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuig- lijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toe- zicht staan en goed geïnstru- eerd zijn over een veilig ge- bruik van het apparaat en de gevaren die ermee samen- hangen. Zorg ervoor dat kin- deren niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mo- gen niet door kinderen wor- den uitgevoerd, tenzij ze on- der toezicht staan.

• Kinderen moeten worden ge- controleerd om er zeker van te zijn dat ze niet met het ap- paraat spelen.

• Het apparaat mag niet ge- bruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder erva- ring en kennis, tenzij ze onder toezicht staan of worden ge- ïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden

• Reinig en/of vervang de filters na de aangegeven tijdsperio- de (brandgevaar). Zie de pa- ragraaf Onderhoud en reini- ging.

• De ruimte moet voldoende geventileerd zijn als de af- zuigkap tegelijk met appara- ten op gas of andere brand- stoffen wordt gebruikt (niet 21van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huis- houdafval mag worden be- handeld. Het moet echter naar een speciaal verzamel- centrum worden gebracht waar elektrische en elektroni- sche apparatuur wordt gere- cycled. Als u ervoor zorgt dat dit product op de correcte ma- nier wordt verwijderd, voor- komt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor- doen in geval van verkeerde afvalbehandeling. Neem voor meer details over het re- cyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het pro- duct hebt gekocht. Conformiteitsverklaring De fabrikant verklaart dat dit ap- paraat met de functies radio + wifi voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EG- conformiteitsverklaring is be- schikbaar op het volgende in- ternetadres: https://www.blaupunkt-einbau geraete.com/nl/detail/.html Frequen- tiebanden Maximaal uitge- zonden vermogen 2,4 GHz 100 mW max.

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kook- geuren te verwijderen.

• Gebruik de afzuigkap nooit voor an- dere doeleinden dan waarvoor hij be- doeld is.

• Laat nooit hoog brandende branders onbedekt onder een werkende af- zuigkap.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Het actieve koolfilter kan niet gewas- sen of geregenereerd worden en moet ongeveer om de 4 maanden van werking vervangen worden, of vaker in geval van een zeer intensief gebruik (W).

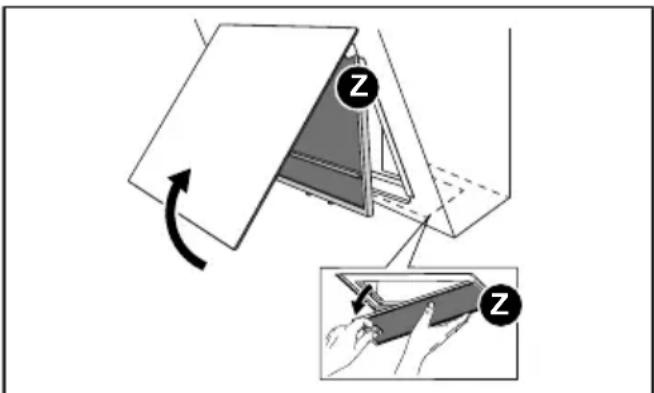

• De vetfilters moeten om de 2 maan- den van werking gereinigd worden, of vaker in geval van een zeer intensief gebruik. Vetfilters kunnen in de vaat- wasmachine gewassen worden (Z).

• Reinig de afzuigkap met een vochtige doek en een mild reinigingsmiddel. 22• Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnen- kant van de afzuigkap. Als het product of onderdelen ervan ge- maakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schu- rende producten en volg tijdens de reini- ging de lijnen van de satinering.

4. BEDIENINGSELEMENTEN

Toets Druk op toets Functie Led

Kort Uitschakeling van de motor. - Lang Functie Toetsenblokkering Activeert/deactiveert de toetsenblokkering om de afzuigkap te kunnen reini- gen. Alle leds knipperen.

Kort Inschakeling van de motor bij eerste snelheid. De leds A en B gaan branden. Lang bij alle belastingen (motor en verlichting) uitgescha- keld Uitvoering van de reset van het alarm verzadiging Filters. Alle leds knipperen 3 keer. Signaleert het alarm verzadiging Metalen Vetfilters en de noodzaak ze te wassen. Het alarm wordt geactiveerd na 100 werkelijke bedrijfsuren van de afzuigkap. Knipperend

Kort Inschakeling van de motor bij de tweede snelheid. De leds A en C gaan branden. Lang bij alle belastingen (motor en verlichting) uitgescha- keld Activeert/Deactiveert het alarm van de Koolstoffilters. Alle leds knipperen 2 keer: alarm geactiveerd. Alle leds knipperen 1 keer: alarm gedeacti- veerd. Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geac- tiveerd na 200 werkelijke bedrijfsuren van de afzuigkap. Knipperend

Kort Schakelt de motor in bij derde snelheid. De leds A en D gaan branden. Lang Schakelt de motor in bij de Intensieve snelheid. Deze snelheid heeft een duur van 6 minuten. Na het verstrijken van deze tijd keert het systeem automatisch terug naar de derde snelheid. Knipperend 23E Kort Modus AUTO Bij elke druk op een van de andere toetsen wordt de modus AUTO gedeacti- veerd. De modus AUTO wordt geactiveerd met druk op de toets of wanneer de Ge- koppelde Inductiekookplaat wordt ingeschakeld. De inductiekookplaat kan de snelheid van de motor van de afzuigkap regelen. De manier van regeling van de snelheid is afhankelijk van de door de gebrui- ker ingestelde modus van de kookplaat. Verwijs hiervoor naar de handleiding van de kookplaat. Als de inductiekookplaat wordt ingeschakeld, wordt de verlichting van de af- zuigkap met maximale intensiteit ingeschakeld. Als de inductiekookplaat wordt uitgeschakeld, zal de status van de verlichting niet wijzigen. Continu brandend: modus AUTO geac- tiveerd. Uit: modus AUTO tijde- lijk gedeactiveerd. Lang bij al- le belastin- gen (motor en verlich- ting) uitge- schakeld Koppeling MULTICONTROL De procedure voor de koppeling van de afzuigkap met compatibele apparaten (inductiekookplaat of afstandsbediening) wordt gestart. Er kunnen maximaal 3 inductiekookplaten en één enkele afstandsbediening gekoppeld worden. Ver- wijs naar de handleiding van de apparaten voor de erop uit te voeren hande- lingen. De koppelingsprocedure duurt 2 minuten. Als er binnen deze tijd geen appa- raat wordt herkend, controleer dan of de procedure van de te koppelen appa- raten werd gestart. Het kan zijn dat de maximale limiet van het aantal te kop- pelen apparaten is bereikt. Knipperende leds E, F, G en H: koppelingsprocedu- re in uitvoering. Na het succesvol voltooien van de procedure zullen de leds E, F, G en H gedurende 2 secon- den branden. F Kort Functie 24h Activering/deactivering van de motor bij modus 24 uur, een snelheid die zorgt voor een afzuiging van 10 minuten per uur, over een cyclus van 24 uur. Kan niet geactiveerd worden als de functies Intensief of Delay actief zijn. Knipperend G Kort Functie Delay Activering/Deactivering van de functie Delay, de automatische uitgestelde uit- schakeling van de motor en van het verlichtingssysteem na 30 minuten. De modus niet geactiveerd worden als de functie Intensief of Delay actief zijn Continu brandend, samen met de led van de ingestelde snelheid. H Kort Korte druk: Inschakeling/Uitschakeling verlichting bij maximale intensiteit. Continu brandend Lang Lange druk: Schakelt de verlichting bij gemiddelde intensiteit in/uit. Continu brandend Als de afzuigkap gecombineerd is met een inductiekookplaat, wordt de ver- lichting ingeschakeld bij maximale intensiteit zodra de inductiekookplaat wordt ingeschakeld. Lang bij al- le belastin- gen (motor en verlich- ting) uitge- schakeld Ontkoppeling MULTICONTROL De procedure om alle compatibele apparaten die eerder door middel van de pairing-functie MULTICONTROL zijn gekoppeld te verwijderen, wordt gestart. Na het succesvol voltooien van de procedure zullen de leds E, F, G en H 5 maal knipperen.

• Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').

• Lampen behorende tot risicogroep 1 volgens IEC/EN62471 op 20cm af- stand en risicogroep 'geen risico' vol- gens IEC/EN62471 op 30cm afstand. 24IT
