5DB96453 - Capucha BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Marca	Blaupunkt
Modelo	5DB96453
Tipo de producto	Campana extractora (versión evacuación o recirculación)
Tipo de instalación	Isla o mural
Alimentación eléctrica	220-240 V, 50 Hz
Longitud del cable	1250 mm
Protección eléctrica requerida	Interruptor diferencial 30 mA
Caudal de aire máximo	>650 m³/h
Número de velocidades	4 + modo auto
Iluminación	LED, 4000 K (estándar), regulación y temperatura de color ajustables con mando a distancia opcional
Filtro antigrasa	Metálico, lavable en lavavajillas (ciclo corto, baja temperatura)
Filtro de carbón	Activo, reemplazo cada 6 meses (no lavable)
Distancia de seguridad mínima	65 cm (para placas eléctricas, mixtas o de gas)
Funciones especiales	Modo auto con placa de inducción acoplada, multicontrol, apagado automático después de 4 h de inactividad, temporización de 7 min en última velocidad (caudal >650 m³/h)
Apagado automático	Sí (4 horas después de última presión en botón)
Temporización	7 minutos en última velocidad (caudal >650 m³/h)
Modo auto	Activado desde una placa de inducción acoplada
Multicontrol	Acoplamiento/desacoplamiento con placa de cocción
Mando a distancia opcional	Para el control de la iluminación (temperatura de color y luminosidad) - referencias BLZ 501 (receptor) y BLZ 502 (mando a distancia)
Mantenimiento	Limpieza externa con paño y detergente neutro; evitar productos abrasivos
Piezas de repuesto disponibles	Filtro antigrasa, filtro de carbón, receptor BLZ 501, mando a distancia BLZ 502
Servicio técnico	Contactar al servicio postventa Blaupunkt
Conformidad	Directiva RAEE, CE
Manual de instrucciones	88 páginas, disponible en varios idiomas

Preguntas frecuentes - 5DB96453 BLAUPUNKT

¿Cómo instalar la campana?

Use guantes de trabajo. Respete la distancia mínima de 65 cm entre la campana y la placa de cocción. Asegúrese de que la pared soporte el peso. La campana se puede instalar en versión de evacuación exterior o en versión de recirculación con filtro de carbón. Siga los diagramas del manual.

¿Qué distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para placas eléctricas, mixtas o de gas. Si las instrucciones de la placa de cocción indican una distancia mayor, esta prevalece.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos deben limpiarse una vez al mes en el lavavajillas (ciclo corto, baja temperatura) o a mano con un detergente no agresivo. El lavavajillas puede decolorar el filtro sin alterar su rendimiento.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 6 meses en uso normal. No es lavable ni reciclable.

¿Qué hacer si la campana no se enciende?

Verifique que la campana esté enchufada y que el interruptor diferencial 30 mA esté activado. Asegúrese de que la tensión coincida con la indicada en la etiqueta. Si el problema persiste, contacte al servicio técnico.

¿Cómo acoplar la campana con una placa de inducción?

Inicie el procedimiento de acoplamiento desde la placa de cocción (consulte el manual de la placa). En la campana, presione simultáneamente los botones B y D (los botones A y F parpadean). Presione A para memorizar. Confirmación mediante parpadeo de los proyectores.

¿Cómo usar el mando a distancia para la iluminación?

Instale el receptor (BLZ 501) quitando el stick de la campana. Acople el mando a distancia (BLZ 502) presionando 10 segundos la tecla Learning del receptor, luego brevemente en la zona deseada del mando. El mando controla la temperatura de color y la luminosidad.

¿Por qué parpadea el símbolo F?

El símbolo F parpadea después de 40 horas de funcionamiento para indicar la limpieza necesaria del filtro antigrasa. Si permanece encendido fijo después de 120 horas, es necesario reemplazar el filtro de carbón.

¿Cómo restablecer la alerta de los filtros?

Presione la tecla F (restablecimiento de filtros) para borrar la alerta de saturación del filtro antigrasa (parpadeante) o de reemplazo del filtro de carbón (fija).

¿Qué hacer en caso de mal funcionamiento de la iluminación LED?

Las lámparas LED no se pueden cambiar individualmente. Contacte al servicio de asistencia técnica para reemplazar el conjunto del grupo de iluminación.

MANUAL DE USUARIO 5DB96453 BLAUPUNKT

ES Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

Conexión del receptor y programación del control remoto para la Función opcional de control múltiple expandido (control del color y la atenuación de las luces)

€ (1) (2) (3)

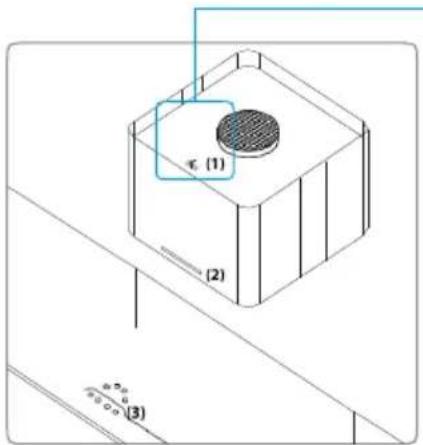

Fig. 1 Extractor de diseño estándar con palanca (1) y panel de control (2) La campana se controla a través del interruptor principal en la placa de cocción (3) o el panel de control de la campana. La temperatura del color es de 4000 K.

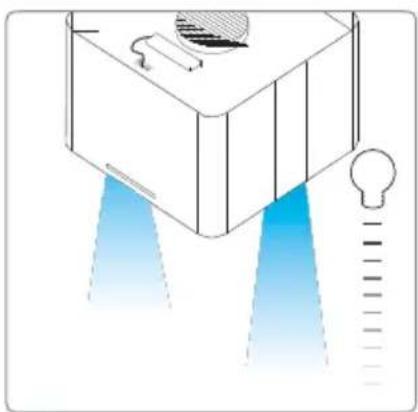

Fig. 2 El control opcional para las funciones de iluminación adicionales se instala fácilmente El montaje de un receptor (número de pedido BLZ 501) y el acoplamiento con el control remoto (orden número 502 BLZ) permiten el control de la temperatura del color y del brillo de la campana.

(1) (4)

Fig. 3 Montaje sencillo del receptor El receptor se instala fácilmente sin necesidad de herramientas adicionales. Retire la palanca (1) en el lado superior de la campana e inserte el receptor (4).

(5) (4)

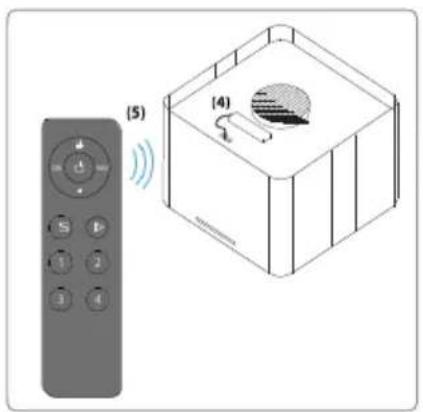

Fig. Acoplamiento del receptor (4) y control remoto (5) opcional

1. Retire la película protectora de la batería
2. Para la programación del control remoto, mantenga oprimida la tecla de programación en el receptor (4) durante 10 segundos.
3. Presione la tecla de programación en el receptor (4) y presione directamente la zona deseada (1 2 3 4) en el control remoto
4. Las luces LED parpadearán una vez: el receptor es registrado
5. Para restablecer la tecla de programación, oprima durante 10 seg. el receptor (4)

RlaxiónspichGord eslonel dliclor Rlazol pdorgobldnestic Gordclidonir ezlonnierte ldenio Aeruánorua snezlonmieto Gardredoro nabRlazion pdorgobdakur cndedcpapdlo ejutasagacha Rlaziónspichla erligación garddelhaeore Interpictobladoz enrdoblapgeb Aeruánolballo snezlonmieto Rlaxiónspich Gordclorlob dliclorflmediclib Rlazolpdorgysh Gordclorlobin ezlonnierteflmediclib MebertrinoGrilicole ezlonnadsomratic enrdimodibolydronic Griquasiórcions

Fig. 5 Funciones del control remoto INSTRUCCIONES
El control remoto acciona las funciones de iluminación, pero no controla el funcionamiento de la campana. Si la luz ha sido apagada usando el control remoto, solo podrá volver a encenderse volviendo a usar el control remoto.

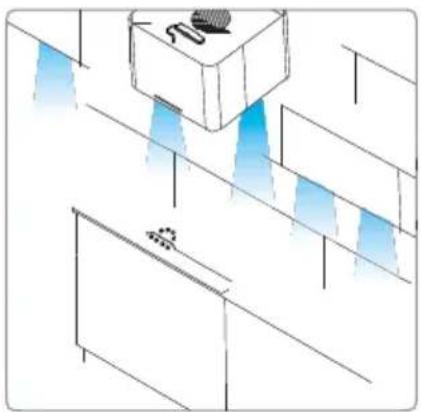

Fig. 6 Acoplamiento con el sistema de iluminación de la cocina Si esta tecnología está disponible en su cocina, el acoplamiento entre la campana y el sistema de luz está permitido y ofrecerá un acabado perfectamente armonioso, combinado con un color e intensidad uniformes de la iluminación.

Onderhoud

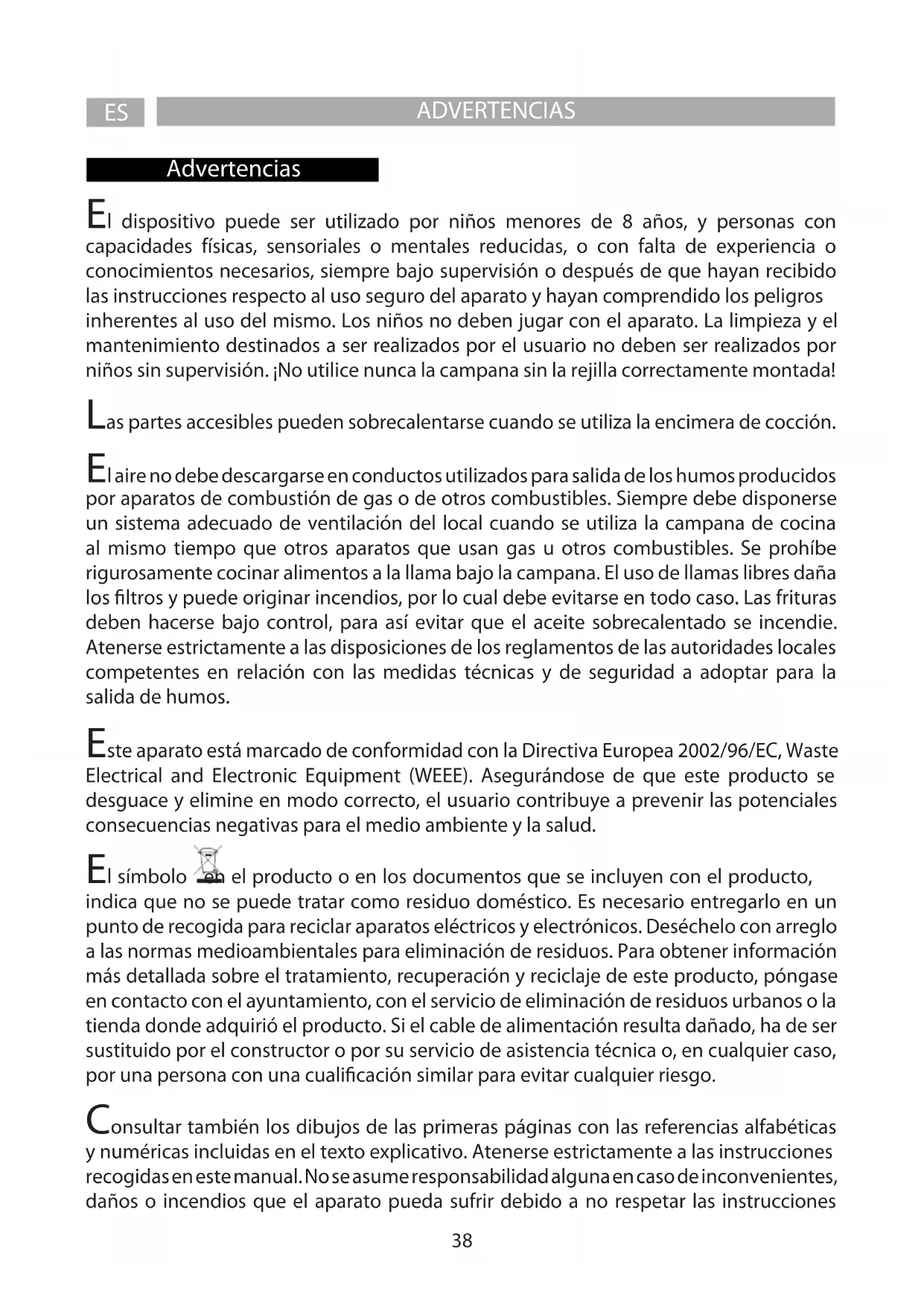

El dispositivo puede ser utilizado por niños menores de 8 años, y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos necesarios, siempre bajo supervisión o después de que hayan recibido las instrucciones respecto al uso seguro del aparato y hayan comprendido los peligros inherentes al uso del mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento destinados a ser realizados por el usuario no deben ser realizados por niños sin supervisión. ¡No utilice nunca la campana sin la rejilla correctamente montada!

Las partes accesibles pueden sobrecalentarse cuando se utiliza la encimera de cocción.

El aire no debe descargarse en conductos utilizados para salida de los humos producidos por aparatos de combustión de gas o de otros combustibles. Siempre debe disponerse un sistema adecuado de ventilación del local cuando se utiliza la campana de cocina al mismo tiempo que otros aparatos que usan gas u otros combustibles. Se prohíbe rigurosamente cocinar alimentos a la llama bajo la campana. El uso de llamas libres daña los filtros y puede originar incendios, por lo cual debe evitarse en todo caso. Las frituras deben hacerse bajo control, para así evitar que el aceite sobrecalentado se incendie. Atenerse estrictamente a las disposiciones de los reglamentos de las autoridades locales competentes en relación con las medidas técnicas y de seguridad a adoptar para la salida de humos.

Este aparato está marcado de conformidad con la Directiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Asegurándose de que este producto se desguace y elimine en modo correcto, el usuario contribuye a prevenir las potenciales consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Si el cable de alimentación resulta dañado, ha de ser sustituido por el constructor o por su servicio de asistencia técnica o, en cualquier caso, por una persona con una cualificación similar para evitar cualquier riesgo.

Consultar también los dibujos de las primeras páginas con las referencias alfabéticas y numéricas incluidas en el texto explicativo. Atenerse estrictamente a las instrucciones recogidas en este manual. No se asume responsabilidad alguna en caso de inconvenientes, daños o incendios que el aparato pueda sufrir debido a no respetar las instrucciones

recogidas en este manual. La instalación y la conexión eléctrica deberán ser realizadas por un técnico especializado.

A segúrese de que la pared donde se fija la campana pueda sostener perfectamente su peso y evite instalarla en paredes no suficientemente robustas (de cartón-yeso, por ejemplo).

La campana tiene que tener una distancia mínima de los fuegos de 65 cm en las cocinas eléctricas y de 65 cm en las cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

La campana està equipada por una salida de aire superior B para la descarga de los humos hacia el exterior (Versión aspirante A – tubo de descarga no proporcionado). En el caso de que no sea posible descargar los humos y los vapores de la cocción hacia el exterior se puede utilizar la campana en versión filtrante F montando 1 filtro a carbones activos F, los humos y vapores vienen reciclados a través de la rejilla superior G.

A segúrese de que en las inmediaciones de la campana haya un punto de acceso a la red de alimentación eléctrica, y de que la instalación esté dotada de un diferencial de 30 mA La tensión de red debe corresponder a la tensión indicada en la etiqueta de características situada dentro de la campana. La campana lleva un cable eléctrico de 1250 mm de longitud, con o sin clavija. Si lleva clavija, conectar la campana a una toma de corriente conforme a las normas vigentes, situada en zona accesible. Si no lleva clavija (conexión directa a la red), aplicar un interruptor bipolar conforme a la norma; la distancia de los contactos en apertura no debe ser inferior a 3 mm (accesible). Esta instalación y la conexión eléctrica deben ser realizadas por un técnico especializado conforme a la normativa vigente.

La campana siempre debe estar encendida, por lo menos en su primera velocidad, cuando utilice las placas de cocina.

Prueba de rendimiento del producto efectuada de acuerdo con lo dispuesto en el Reglamento (UE) 65/2014 - Ref.: IEC 61591

El máximo rendimiento se obtiene mediante la colocación de los paneles móviles, si los hubiera, en posición abierta.

TSC

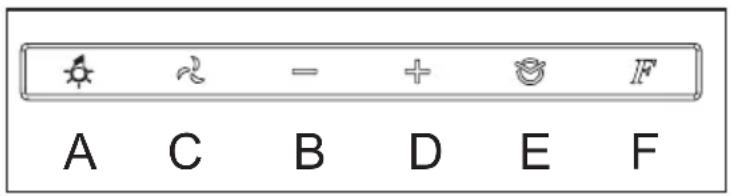

A C B D E F

Desde la posición de apagado, al pulsar cualquier tecla el mando se activará en modalidad de „stand-by“; los símbolos serán retroiluminados con una luz blanca, permitiendo al usuario ver y seleccionar la función deseada. A continuación, al presionar cualquiera de las teclas se activará la función correspondiente y se iluminará el símbolo. Tras apagarse todas las funciones, el mando permanecerá en „stand-by“ durante unos 30 segundos y después se apagará automáticamente.

A: Tecla ON/OFF luz: al tocar la tecla, se encenderán o apagarán las luces de la campana.

C: Tecla ON/OFF motor (4 velocidades): al tocar la tecla, la campana se activará con la misma velocidad que tenía al ser apagada. Después, con las teclas D y B se puede variar la velocidad (potencia) de aspiración.

B: Tecla de reducción de la velocidad (potencia) de aspiración: al tocar la tecla, la velocidad de aspiración de la campana se reducirá.

D: Tecla de aumento de la velocidad (potencia) de aspiración: al tocar la tecla, la velocidad de aspiración de la campana se reducirá.

E: Tecla temporizador: al tocar la tecla, sea cual sea la velocidad de aspiración seleccionada, se activará la función del temporizador. Si se toca una vez, la duración del temporizador será de 5 minutos; si se toca dos veces, 10 minutos; si se toca tres vecess, 20 minutos. Durante esta fase, parpadeará la tecla E. Para poner a cero el temporizador, utilizar la tecla motora C

F: Tecla de puesta a cero de los filtros: al tocar la tecla, se pondrá a cero el aviso de saturación del filtro antigrasa de metal (1) y de sustitución del filtro de carbón (2).

(1) Después de que la campana haya funcionado durante 40 horas, el símbolo F parpadeará, lo que indica que es necesario limpiar los filtros antigrasa de metal.

(2) Después de 120 horas de actividad de la campana, se encenderá el símbolo F, indicando que es necesario sustituir los filtros de carbón activos.

Aviso: La campana extractora se apaga automáticamente 4 horas después de la última pulsación de cualquier botón.

Todas las campanas con capacidades superiores a 650 m3/h tienen la última velocidad programada. Dicha velocidad tiene una duración de 7 minutos, al final de la cual retorna automáticamente a la última velocidad no programada.

Modo Auto

El modo AUTO se activa exclusivamente desde la placa de inducción emparejada.

La placa de inducción emparejada puede controlar la potencia de aspiración de la campana. La forma en que se controla esta potencia depende del modo en que el usuario configura la placa (consulte el manual de la placa).

Cuando se enciende la placa de inducción, las luces de la campana se encienden con la máxima intensidad. Cuando se apaga la placa de inducción, el estado de las luces no cambia.

Emparejamiento multicontrol

Inicie en la placa de cocción el procedimiento de emparejamiento (consulte el manual de la placa de cocción).

Pulse simultáneamente los botones B+D (los botones A y F parpadearán alternativamente).

Pulse el botón A para memorizar la placa de cocción (como señal de confirmación, los focos de la campana parpadearán tres veces).

Cierre en la placa de cocción el procedimiento de emparejamiento (consulte el manual de la placa de cocción).

Desemparejamiento multicontrol

El procedimiento se utiliza para eliminar de la memoria de la campana la placa de cocción previamente memorizada.

Pulse simultáneamente los botones B+D (los botones A y F parpadearán alternativamente).

Pulse el botón F para borrar la placa de cocción memorizada (como señal de confirma-ción, los focos de la campana parpadearán tres veces).

Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente.

Limpieza

La campana debe limpiarse frecuentemente, tanto por dentro (excepto la zona situada detrás del filtro de grasas) como por fuera. Para la limpieza, usar un paño humedecido detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos.

Atención

Si no se respetan las normas de limpieza de la campana y del cambio y limpieza de los filtros puede haber riesgo de incendio. Rogamos se atenga a las instrucciones indicadas.

Filtro antigrasa

tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Filtro al carbòn (solo para la versión filtrante)

El filtro a los carbones activos F no es ni lavable ni regenerable. El filtro al carbón tiene que ser reemplazado cada 6 meses cuando la campana se usa normalmente. Retiene los malos olores derivantes de la cocción.

Reducción del impacto ambiental:

Para reducir el consumo del electrodoméstico, se recomienda utilizar siempre la velocidad de aspiración más baja entre las adecuadas al tipo de cocción en curso, no dejar el dispositivo en funcionamiento durante más de 15 minutos después de apagar el fuego y, apagar siempre las luces, si nos alejamos del área de cocción.

Substitución làmparas

ILUMINACIÓN LED

Si el grupo iluminación LED no funciona, contactar al servicio de asistencia técnica para sustituir todo el grupo.

Avvertenze
