5DB96453 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Marke	Blaupunkt
Modell	5DB96453
Produkttyp	Dunstabzugshaube (Abluft- oder Umluftbetrieb)
Installationstyp	Insel- oder Wandmontage
Stromversorgung	220-240 V, 50 Hz
Kabellänge	1250 mm
Erforderlicher elektrischer Schutz	Fehlerstromschutzschalter 30 mA
Maximaler Luftdurchsatz	>650 m³/h
Anzahl der Geschwindigkeitsstufen	4 + Automatikmodus
Beleuchtung	LED, 4000 K (Standard), dimmbar und Farbtemperatur einstellbar mit optionaler Fernbedienung
Fettfilter	Metall, spülmaschinengeeignet (Kurzprogramm, niedrige Temperatur)
Kohlefilter	Aktivkohle, Austausch alle 6 Monate (nicht waschbar)
Mindestsicherheitsabstand	65 cm (für Elektro-, Induktions- oder Gasherde)
Sonderfunktionen	Automatikmodus mit gekoppeltem Induktionskochfeld, Multisteuerung, automatische Abschaltung nach 4 h Inaktivität, Nachlaufzeit von 7 min auf höchster Stufe (Luftdurchsatz >650 m³/h)
Automatische Abschaltung	Ja (4 Stunden nach letztem Tastendruck)
Nachlaufzeit	7 Minuten auf höchster Stufe (Luftdurchsatz >650 m³/h)
Automatikmodus	Aktiviert über ein gekoppeltes Induktionskochfeld
Multisteuerung	Kopplung/Entkopplung mit Kochfeld
Optionale Fernbedienung	Zur Steuerung der Beleuchtung (Farbtemperatur und Helligkeit) - Referenzen BLZ 501 (Empfänger) und BLZ 502 (Fernbedienung)
Wartung	Außenreinigung mit Tuch und neutralem Reinigungsmittel; keine Scheuermittel verwenden
Ersatzteile verfügbar	Fettfilter, Kohlefilter, Empfänger BLZ 501, Fernbedienung BLZ 502
Kundendienst	Kontaktieren Sie den Blaupunkt-Kundendienst
Konformität	WEEE-Richtlinie, CE
Bedienungsanleitung	88 Seiten, in mehreren Sprachen verfügbar

Häufig gestellte Fragen - 5DB96453 BLAUPUNKT

Wie installiere ich die Dunstabzugshaube?

Tragen Sie Arbeitshandschuhe. Halten Sie einen Mindestabstand von 65 cm zwischen der Haube und dem Kochfeld ein. Stellen Sie sicher, dass die Wand das Gewicht trägt. Die Haube kann als Abluft- oder Umluftversion mit Kohlefilter installiert werden. Befolgen Sie die Abbildungen in der Anleitung.

Welcher Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand beträgt 65 cm für Elektro-, Induktions- oder Gasherde. Wenn die Anleitung des Kochfelds einen größeren Abstand vorschreibt, gilt dieser.

Wie reinige ich die Fettfilter?

Die metallischen Fettfilter sollten einmal im Monat in der Spülmaschine (Kurzprogramm, niedrige Temperatur) oder von Hand mit einem milden Reinigungsmittel gereinigt werden. Die Spülmaschine kann den Filter verfärben, ohne die Leistung zu beeinträchtigen.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss bei normalem Gebrauch alle 6 Monate ausgetauscht werden. Er ist weder waschbar noch recycelbar.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie, ob die Haube angeschlossen ist und der Fehlerstromschutzschalter 30 mA eingeschaltet ist. Stellen Sie sicher, dass die Spannung mit der auf dem Etikett angegebenen übereinstimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie koppele ich die Haube mit einem Induktionskochfeld?

Starten Sie den Kopplungsvorgang vom Kochfeld aus (siehe Handbuch des Kochfelds). Drücken Sie an der Haube gleichzeitig die Tasten B und D (die Tasten A und F blinken). Drücken Sie A zum Speichern. Bestätigung durch Blinken der Leuchten.

Wie verwende ich die Fernbedienung für die Beleuchtung?

Installieren Sie den Empfänger (BLZ 501), indem Sie den Stick aus der Haube entfernen. Koppeln Sie die Fernbedienung (BLZ 502), indem Sie 10 Sekunden die Learning-Taste am Empfänger drücken und dann kurz auf den gewünschten Bereich der Fernbedienung drücken. Die Fernbedienung steuert die Farbtemperatur und Helligkeit.

Warum blinkt das Symbol F?

Das Symbol F blinkt nach 40 Betriebsstunden, um auf die erforderliche Reinigung des Fettfilters hinzuweisen. Wenn es nach 120 Stunden dauerhaft leuchtet, muss der Kohlefilter ausgetauscht werden.

Wie setze ich den Filteralarm zurück?

Drücken Sie die Taste F (Filterrücksetzung), um den Alarm für die Sättigung des Fettfilters (blinkend) oder den Austausch des Kohlefilters (dauerhaft) zu löschen.

Was tun bei einer Fehlfunktion der LED-Beleuchtung?

Die LED-Leuchten können nicht einzeln ausgetauscht werden. Wenden Sie sich an den technischen Kundendienst, um die gesamte Beleuchtungseinheit ersetzen zu lassen.

BEDIENUNGSANLEITUNG 5DB96453 BLAUPUNKT

Register your new device on YourBlaupunkt: blaupunkt- einbaugeraete.com

5DB96453

Enjoy it.

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Cappa aspirante

Fläkt

Campana extractora

Emhætte

Avtrekksvifte

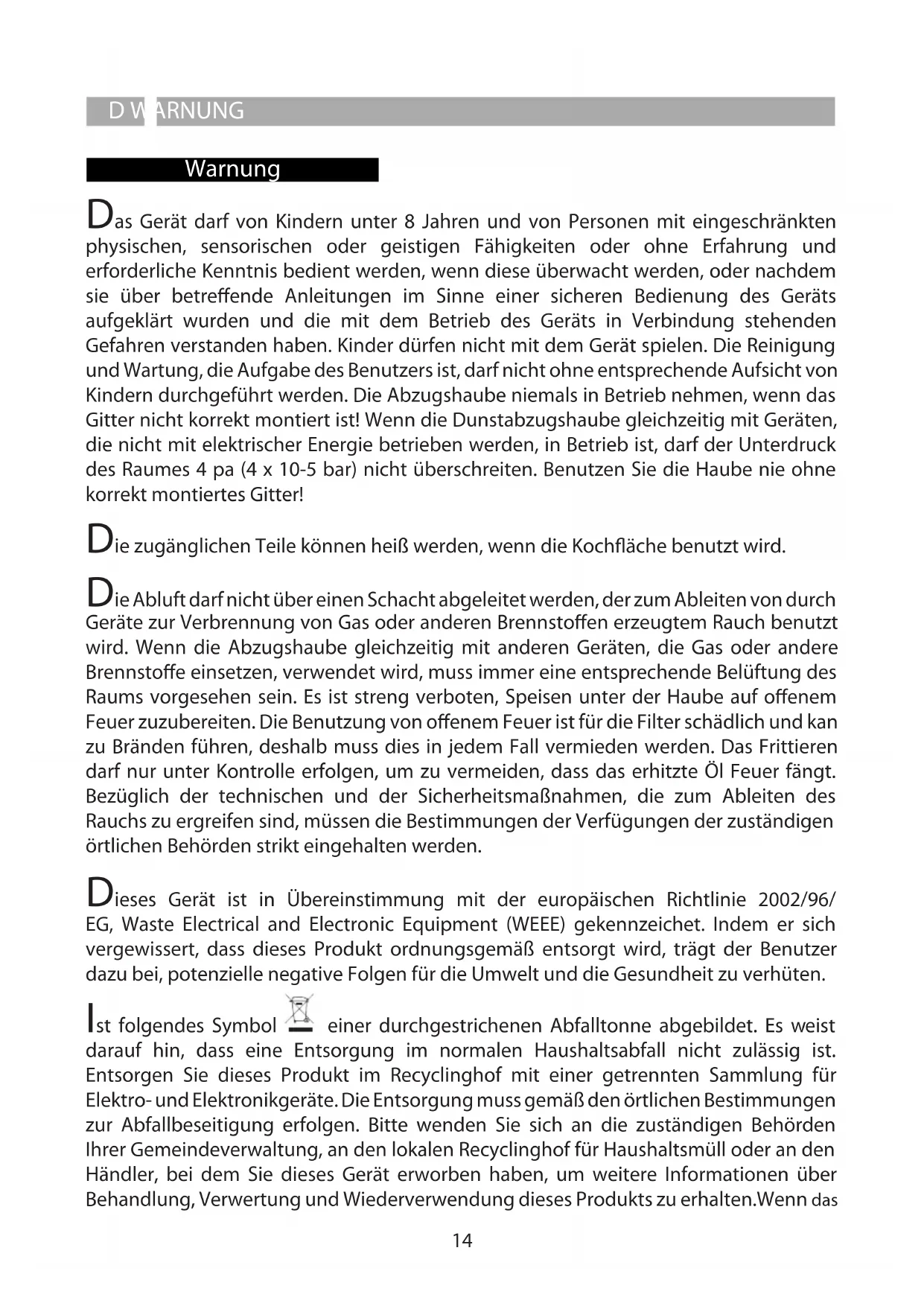

DE Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile können heiß werden, wenn die Kochfläche benutzt wird.

Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn das

Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-

Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Küchenhaubenmodelle, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30 mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführt werden.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein.

Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 – Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

TSL

A C B D E F

Bei ausgeschaltetem Gerät wird durch Berühren irgendeiner Taste die Steuerung im Standby aktiviert. Die Hintergrundbeleuchtung beleuchtet die Symbole mit einem weißen Licht und der Benutzer kann dann die gewünschte Funktion sehen und auswählen. Drückt man darauf eine der Tasten, wird die entsprechende Funktion aktiviert und deren Symbol beleuchtet. Nach dem Ausschalten aller Funktionen bleibt die Steuerung etwa 30 Sekunden auf Standby und schaltet sich dann automatisch ab.

A: Taste Licht AN/AUS: bei Berührung der Taste schalten sich die Lichter der Dunstabzughaube an bzw. aus.

C: Taste Motor AN/AUS (4 Geschwindigkeiten): bei Berührung der Taste startet die Dunstabzughaube mit der gleichen Geschwindigkeit, die sie beim Ausschalten hatte. Betätigt man dann die Tasten „D“ und „B“, kann man die Ansauggeschwindigkeit (Leistung) variieren.

B: Taste zum Verringern der Absauggeschwindigkeit (Leistung): durch Betätigen dieser Taste wird die Absaugeschwindigkeit der Dunstabzughaube verringert.

D: Taste zum Erhöhen der Absauggeschwindigkeit (Leistung): durch Betätigen dieser Taste wird die Absaugeschwindigkeit der Dunstabzughaube erhöht.

E:Taste Timer: bei Berühren der Taste wird unabhängig von der gewählten Absauggeschwindigkeit die Timer-Funktion aktiviert. Bei der ersten Berührung wird der Timer auf 5 Minuten eingestellt, bei der zweiten Berührung auf 10 Minuten und bei der dritten Berührung auf 20 Minuten. In dieser Phase blinkt die Taste E. Zum Rücksetzen des Timers betätigt man die Taste Motor C.

F: Taste zum Rücksetzen der Filter: bei Berühren der Taste werden die Meldungen Sättigung des Fettfilters aus Metall (1) und die für Austausch des Kohlefilters (2) rückgesetzt.

(1) Nach 40 Stunden Betrieb der Dunstabzughaube blinkt das Symbol F und zeigt an, dass die Fettfilter aus Metall gereinigt werden müssen.

(2) Nach 120 Stunden Betrieb der Dunstabzughaube leuchtet das Symbol F auf und zeigt an, dass die Aktivkohlefilter ausgetauscht werden müssen.

Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m ^3 /h ist die letzte Stufe zeitgesteuert; sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe zurück.

Automatischer Modus

Der AUTOMATISCHE Modus wird nur vom gekoppelten Induktionskochfeld aktiviert. Das gekoppelte Induktionskochfeld kann die Saugkraft der Dunstabzugshaube steuern. Der Modus, in welchem diese Leistung gesteuert wird, hängt davon ab, wie der Benutzer das Induktionskochfeld einstellt (siehe Handbuch des Induktionskochfelds). Wenn das Induktionskochfeld eingeschaltet ist, werden die Haubenlichter mit maximaler Intensität eingeschaltet. Wenn das Induktionskochfeld ausgeschaltet ist, wird der Status der Lichter nicht geändert.

Multicontrol-Kopplung

Starten Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds). Drücken Sie gleichzeitig die Tasten B+D (die Tasten A und F blinken abwechselnd).

Drücken Sie die Taste A, um das Kochfeld zu speichern (die Lichter der Abzugshaube blinken zur Bestätigung dreimal).

Beenden Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds).

Multicontrol-Entkopplung

Das Verfahren wird verwendet, um das zuvor gespeicherte Kochfeld aus dem Speicher der Abzugshaube zu löschen.

Drücken Sie gleichzeitig die Tasten B+D (die Tasten A und F blinken abwechselnd).

Drücken Sie die Taste F, um das gespeicherte Kochfeld zu löschen (die Lichter der Abzugshaube blinken zur Bestätigung dreimal).

Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion (Steuerung der Lichtfarbe und Dimmen der Helligkeit)

(1) (2) (3)

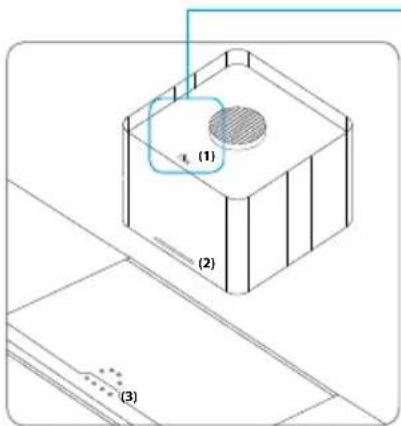

Abb. 1 Inselesse in Standardausführung mit Stick (1) und Bedien feld (2)

Die Steuerung der Haube erfolgt über den Masterswitch am Kochfeld (3) oder das Bedienfeld der Haube. Die Farbtemperatur beträgt 4.000 K.

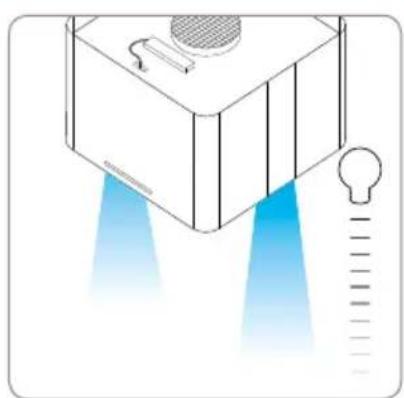

Abb. 2 Die optionale Steuerung zusätzlicher Lichtfunktionen per Fernbedienung kann ganz einfach montiert werden Der Einbau eines Receivers (Bestellnummer BLZ 501) und die Kopplung mit der Fernbedienung (Bestellnummer BLZ 502) ermöglichen die Steuerung von Farbtemperatur und Helligkeit der Haube.

(4) (1)

Abb. 3 Einfache Montage des Receivers Der Receiver lässt sich ohne zusätzliches Werkzeug einfach montieren: Stick (1) an der Oberseite der Haube entfernen und den Receiver (4) einstecken.

(5) (4)

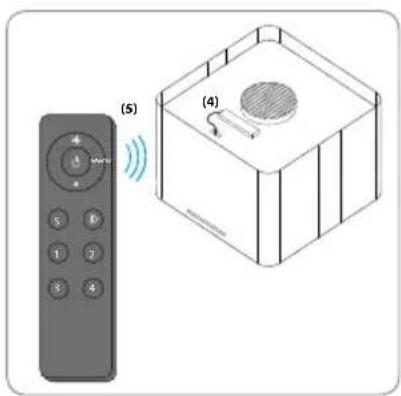

Abb. 4 Receiver (4) und optionale Fernbedienung (5) koppeln:

1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedienung, den Learning Key auf dem Receiver (4) 10 Sek. gedrückt halten
3. Learning Key auf dem Receiver (4) kurz betätigen und direkt die gewünschte Zone (1 2 3 4) auf der Fernbedienung drücken
4. LED-Leuchten blinken einmal – Empfänger angemeldet
5. Zum Löschen den Learning Key auf dem Receiver (4) 10 Sek. drücken

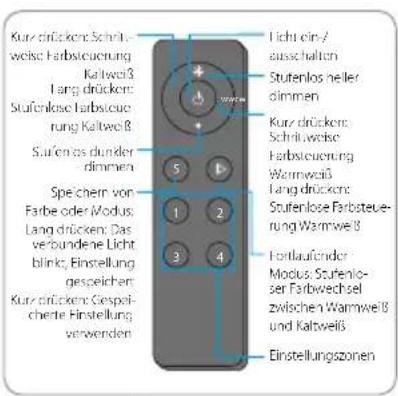

Kurz drückens Schrift- weise Farbsteuerung Kaltwei3 Lang drücken: Stufenlöse Farbsteu- rung Kaltwei8 Stufenlos dunder dimmen Speichen von Farbe oder Modus: Lang drücken: Das verbundene Licht blink; Einstellung gespeichen: Kurz drücken: Gespei- cherte Finstellung vorwenden 5 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Abb. 5 Funktionen der Fernbedienung

FUNKTIONSHINWEISE

Die Fernbedienung steuert die Lichtfunktionen, nicht aber den Betrieb der Dunstabzugshaube. Über die Fernbedienung ausgeschaltetes Licht kann nur mit Hilfe der Fernbedienung wieder eingeschaltet werden.

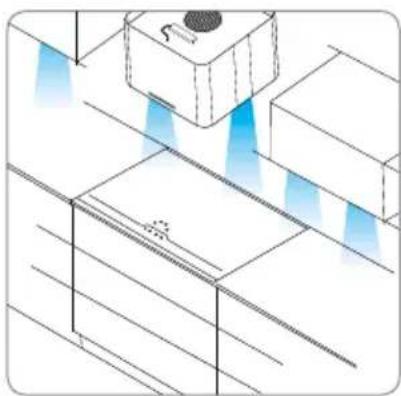

Abb. 6 Kopplung mit Lichtsystem der Küche Verfügt Ihre Küche ebenfalls über diese Technologie, lassen sich Haube und Lichtsystem der Küche koppeln und ergeben so ein perfektes harmonisches Bild mit einheitlicher Lichtfarbe und Lichtintensität.

Mehr Informationen auf www.blaupunkt-einbaugeraete.com/de/multi-control.html

Wartung

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen häufig gereinigt werden. Benutzen Sie zum Reinigen ein mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden.

Bei Hauben mit Filtersättigungsanzeigen, beachten Sie

bitte die Signal-Leuchte, die zum reinigen des Metall Fettfilters auffordert! Bei schräg gestellten Filtern (kopffreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfiltern nur Original-Metall-Fettfilter einsetzen, ansonsten erlischt die Garantieleistung.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefilters auffordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter einsetzen, ansonsten erlischt die Garantieleistung.

Reduzierung der Umweltbelastung:

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Öffnen Sie die Leuchten, indem Sie mit einem Finger auf die Aufschrift „push“ drücken. Tauschen Sie die beschädigte Lampe aus. Verwenden Sie nur Halogenlampen mit max. 20 W (G4) undachten Sie darauf, diese nicht mit den Händen zu berühren. Schließen Sie die Leuchte wieder.

Ersetzten der Lämpchen

LED-LAMPEN

Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.
